Апарат з перемішуючим пристроєм

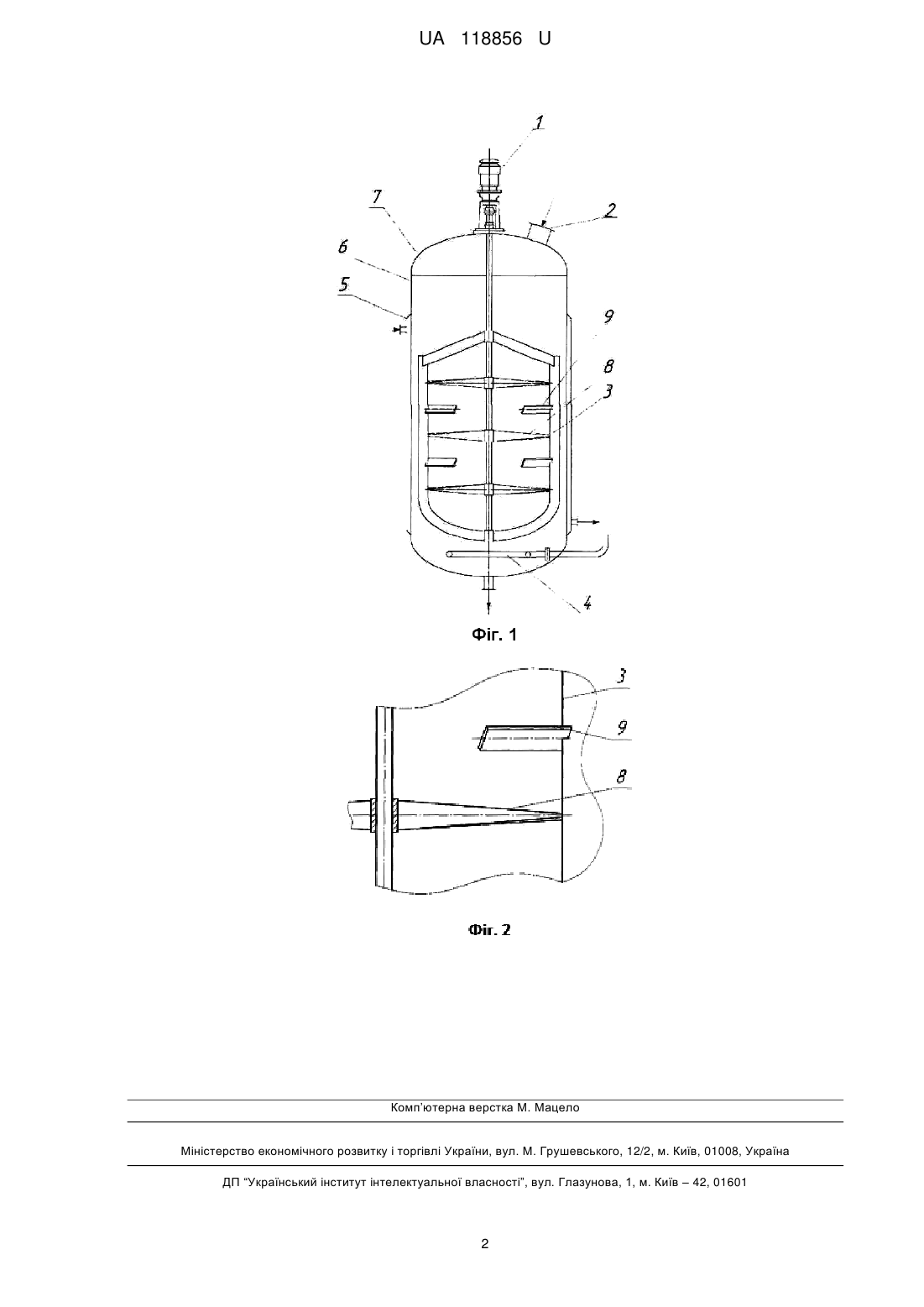

Реферат: Апарат для перемішування текучих середовищ, що містить корпус, перемішуючий пристрій та барботер, причому на перемішуючому пристрої встановлені гвинтові перегородки та додаткові пластини, які нахилені під кутом напрямку колової швидкості, що дозволяє створити аксіальні потоки для більш інтенсивного перемішування. UA 118856 U (54) АПАРАТ З ПЕРЕМІШУЮЧИМ ПРИСТРОЄМ UA 118856 U UA 118856 U 5 10 15 20 25 30 Корисна модель належить до апаратів з перемішуючим пристроєм, призначених для культивування мікроорганізмів у живильному середовищі з біологічної продуктів і може використовуватись в біотехнічному, фармацевтичному виробництвах і харчовій промисловості. Відомий апарат з перемішуючим пристроєм [Ю.И. Дытнерский "Процессы и аппараты химических технологий". - Ч. 1. - М.: Химия, 1995 - С. 155-156], який являє собою вертикальну посудину з рамною мішалкою, вісь обертання якої співпадає з віссю апарата. Основними вузлами апарата є корпус, привод і вал з мішалкою. Недоліком даного апарата є відсутність вертикальної складової потоків, що зменшує інтенсивність перемішування. Найбільш близьким за технічною суттю до запропонованого рішення є апарат з перемішуючим пристроєм [патент UA № 102660 МПК С12М 1/06, 10.11.2015.], що складається з корпусу, оболонки, мішалки, барботера та приводу. Перемішування в апараті здійснюється за рахунок мішалки, яка повинна забезпечувати однакову температуру у всьому об'ємі апарата і концентрації мікроорганізмів та повітря. Температура регулюється за допомогою рідини, що рухається в оболонці. Недоліком даного апарата є також відсутність вертикальної складової потоків, що зменшує інтенсивність перемішування. Поставлена задача вирішується тим, що перегородки на рамній мішалці виконуємо гвинтовими та додатково встановленими пластини, які нахилені під кутом до напрямку колової швидкості, та створюють вертикальні складові потоків. Суть корисної моделі пояснюється кресленнями. Фіг. 1 - поздовжній переріз апарата з перемішуючим пристроєм. Фіг. 2. - вигляд гвинтової перегородки та пластини. На кресленні (Фіг. 1) зображений поздовжній переріз апарата з перемішуючим пристроєм. Він складається з: 1 - привода, 2 - вхідного патрубка, 3 - рамної мішалки, 4 - барботера, 5 оболонки, 6 - корпусу, 7 - кришки. Апарат працює наступним чином. Середовище подається через вхідний патрубок 2. Перемішування відбувається за допомогою мішалки 3 із гвинтовими перегородками 8 та додатковими пластинами 9, які нахилені під кутом до напрямку колової швидкості мішалки. Крутний момент передається на вал від приводу 1. Для регулювання температури використовується оболонка 5. Аерація середовища відбувається за рахунок барботера 4. Пропонована конструкція дозволяє інтенсифікувати процес перемішування, гвинтовими перегородками та додатково встановленими пластинами, які повернуті на деякий кут до напрямку колової швидкості, що дозволяють створювати вертикальні складові потоків. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Апарат для перемішування текучих середовищ, що містить корпус, перемішуючий пристрій та барботер, який відрізняється тим, що на перемішуючому пристрої встановлені гвинтові перегородки та додаткові пластини, які нахилені під кутом напрямку колової швидкості, що дозволяє створити аксіальні потоки для більш інтенсивного перемішування. 1 UA 118856 U Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
