Реактор з пневматичним перемішуючим пристроєм

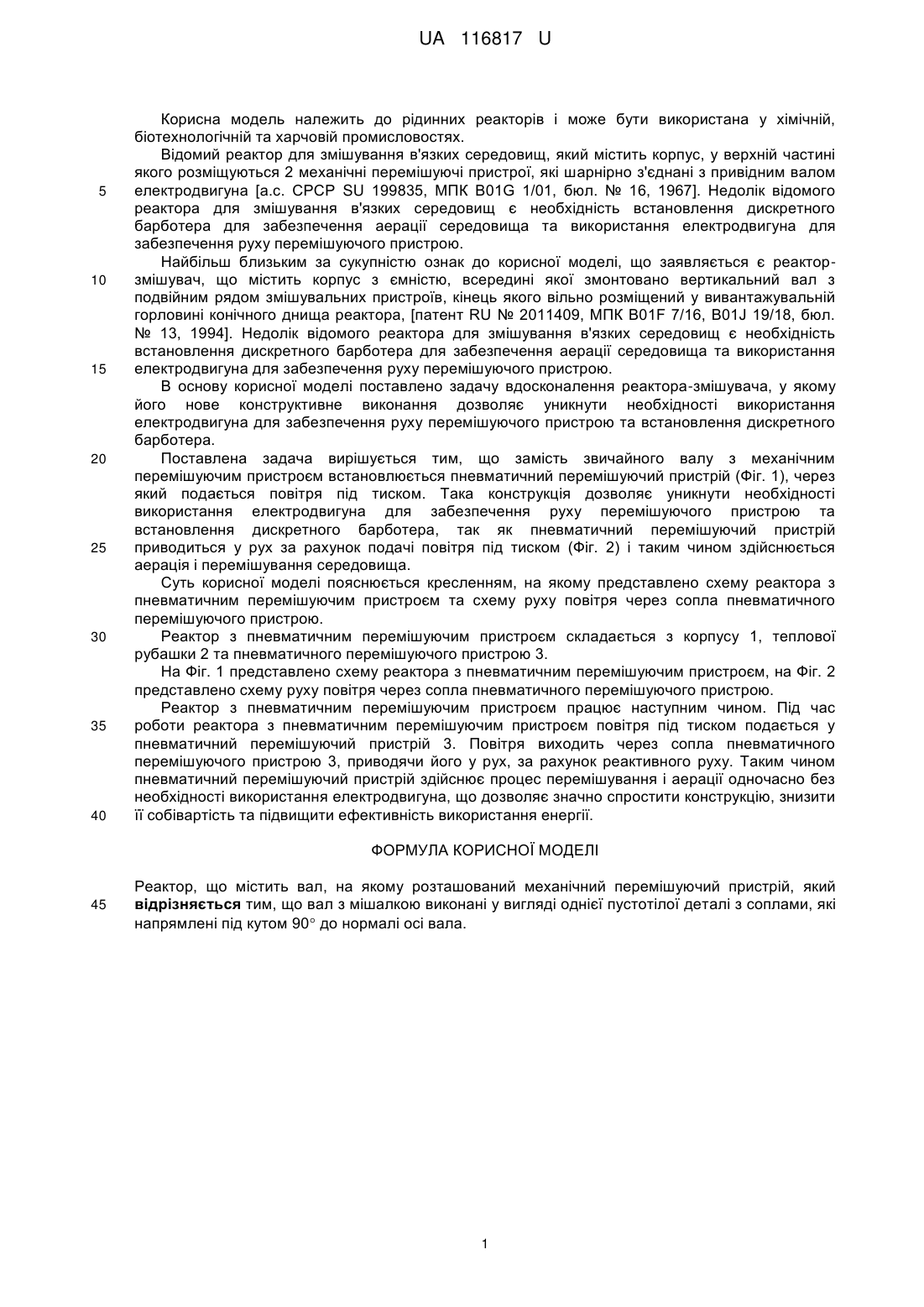

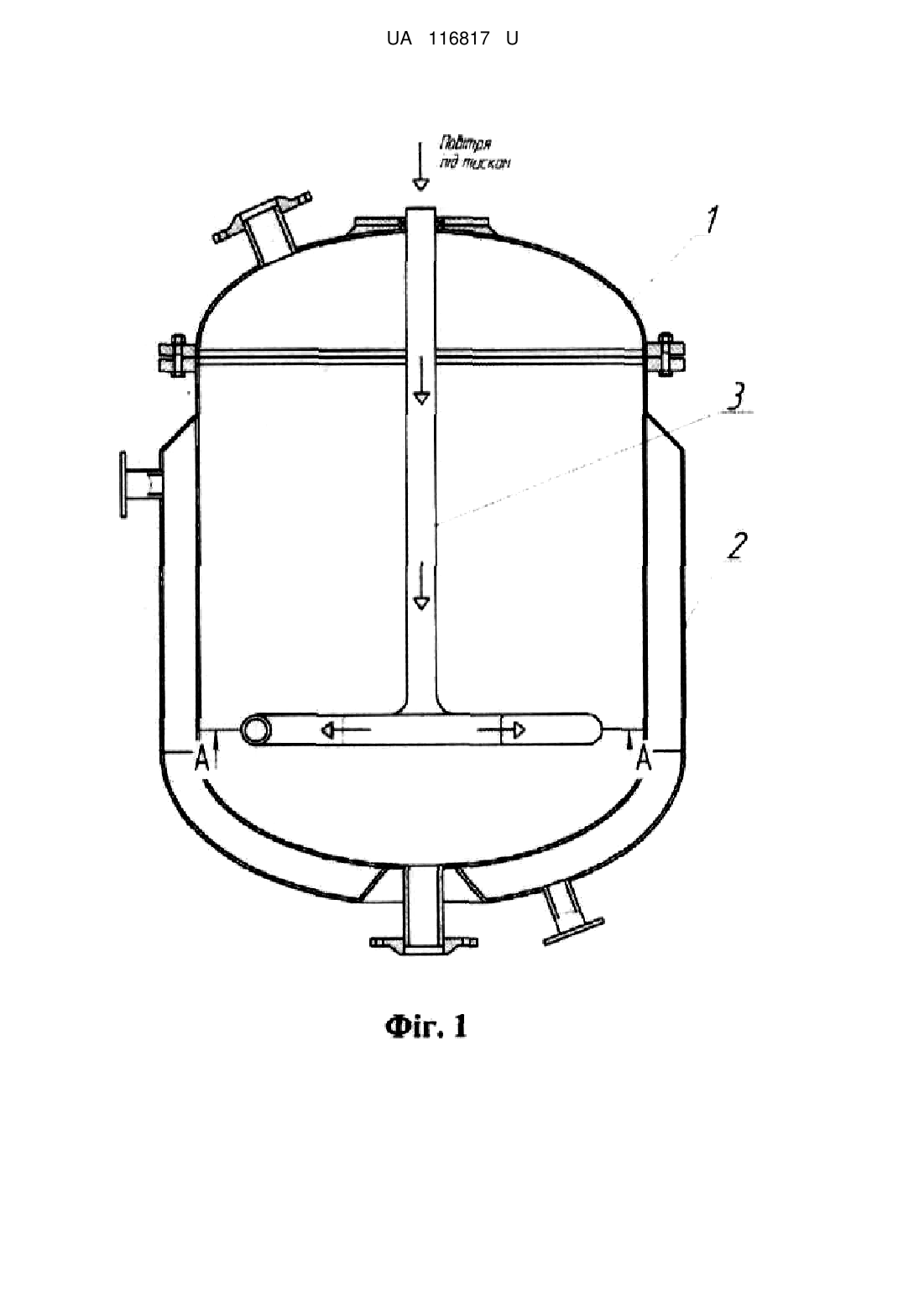

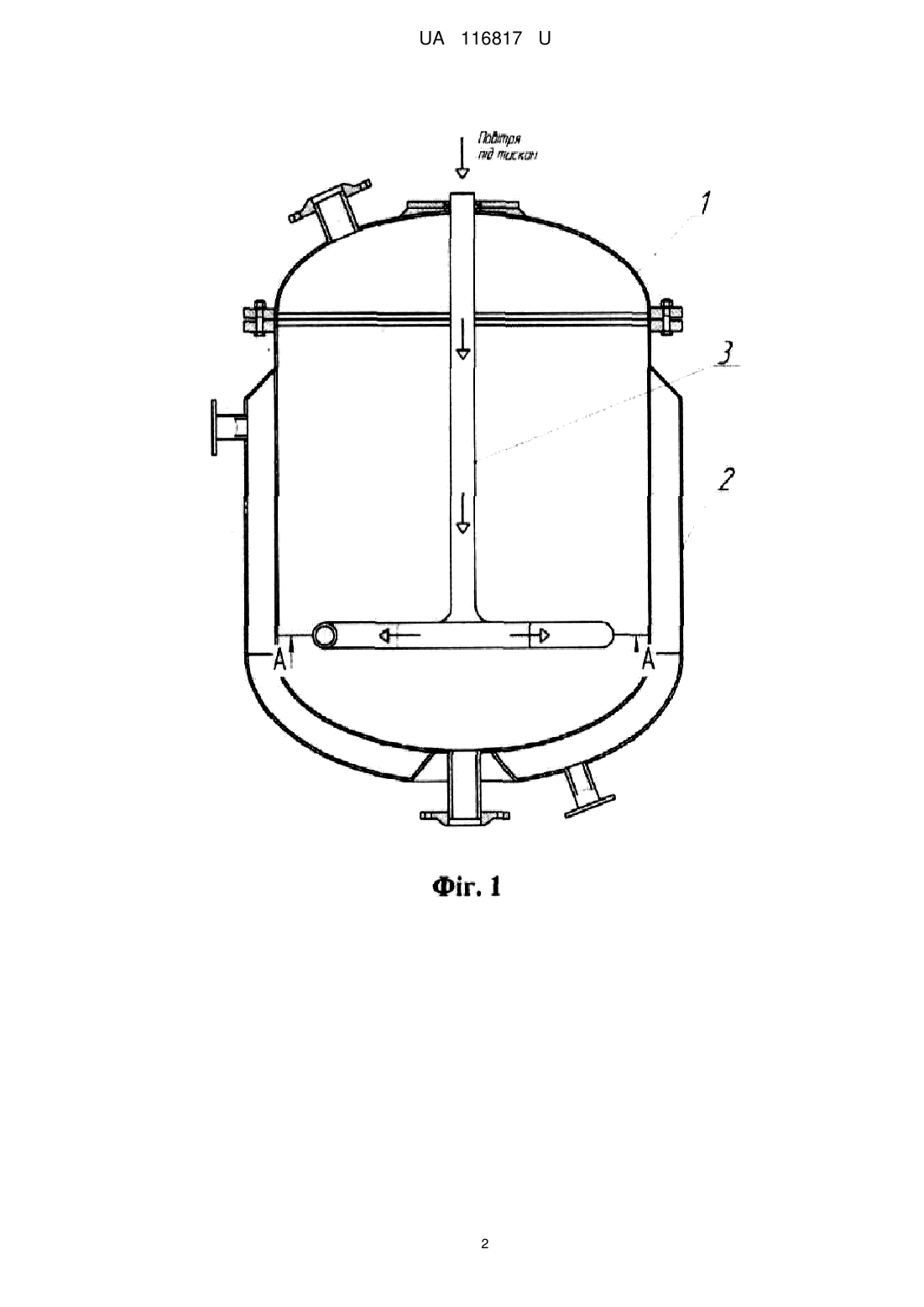

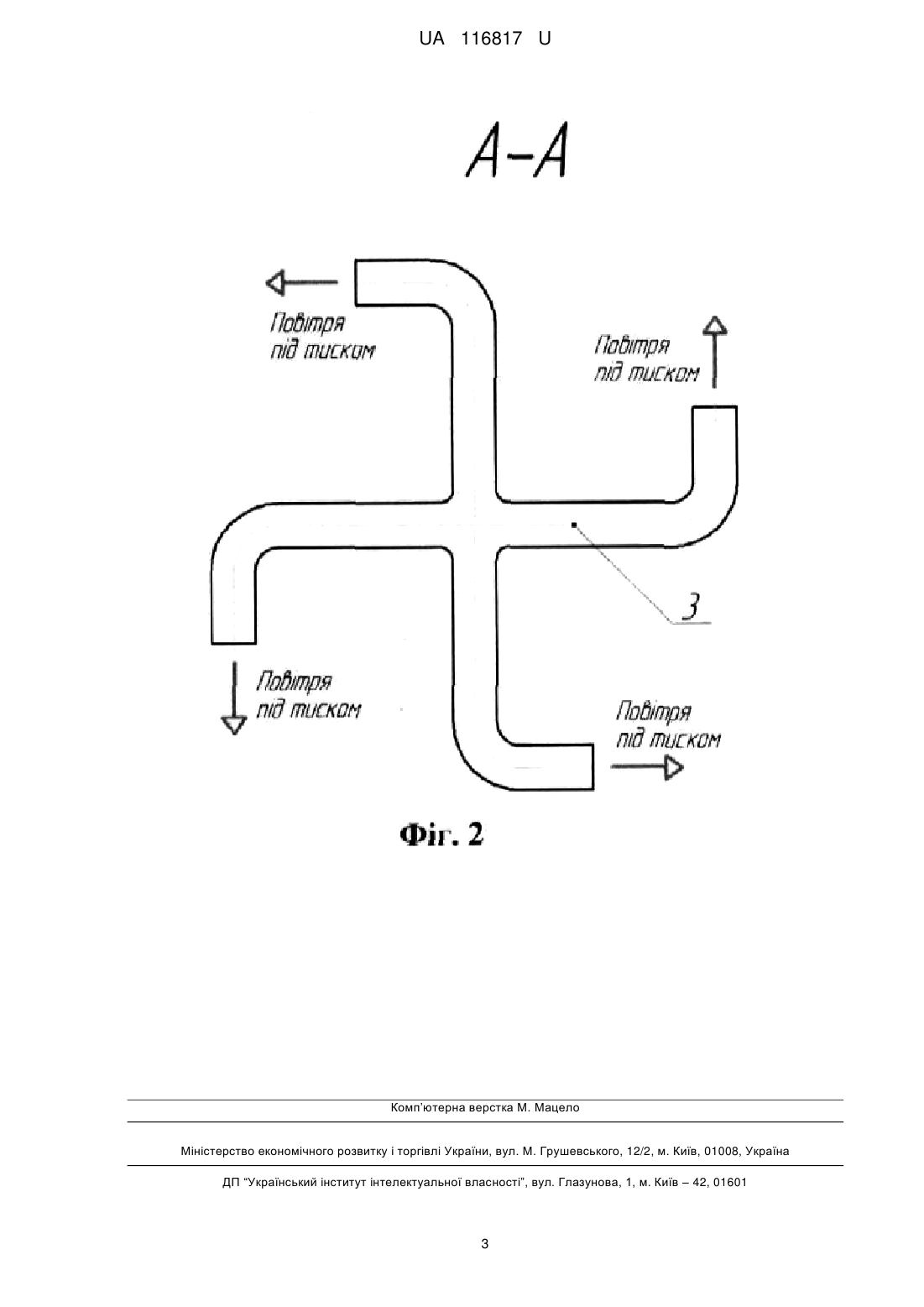

Реферат: Реактор містить вал, на якому розташований механічний перемішуючий пристрій. Вал з мішалкою виконані у вигляді однієї пустотілої деталі з соплами, які напрямлені під кутом 90 до нормалі осі вала. UA 116817 U (12) UA 116817 U UA 116817 U 5 10 15 20 25 30 35 40 Корисна модель належить до рідинних реакторів і може бути використана у хімічній, біотехнологічній та харчовій промисловостях. Відомий реактор для змішування в'язких середовищ, який містить корпус, у верхній частині якого розміщуються 2 механічні перемішуючі пристрої, які шарнірно з'єднані з привідним валом електродвигуна [а.с. СРСР SU 199835, МПК B01G 1/01, бюл. № 16, 1967]. Недолік відомого реактора для змішування в'язких середовищ є необхідність встановлення дискретного барботера для забезпечення аерації середовища та використання електродвигуна для забезпечення руху перемішуючого пристрою. Найбільш близьким за сукупністю ознак до корисної моделі, що заявляється є реакторзмішувач, що містить корпус з ємністю, всередині якої змонтовано вертикальний вал з подвійним рядом змішувальних пристроїв, кінець якого вільно розміщений у вивантажувальній горловині конічного днища реактора, [патент RU № 2011409, МПК B01F 7/16, B01J 19/18, бюл. № 13, 1994]. Недолік відомого реактора для змішування в'язких середовищ є необхідність встановлення дискретного барботера для забезпечення аерації середовища та використання електродвигуна для забезпечення руху перемішуючого пристрою. В основу корисної моделі поставлено задачу вдосконалення реактора-змішувача, у якому його нове конструктивне виконання дозволяє уникнути необхідності використання електродвигуна для забезпечення руху перемішуючого пристрою та встановлення дискретного барботера. Поставлена задача вирішується тим, що замість звичайного валу з механічним перемішуючим пристроєм встановлюється пневматичний перемішуючий пристрій (Фіг. 1), через який подається повітря під тиском. Така конструкція дозволяє уникнути необхідності використання електродвигуна для забезпечення руху перемішуючого пристрою та встановлення дискретного барботера, так як пневматичний перемішуючий пристрій приводиться у рух за рахунок подачі повітря під тиском (Фіг. 2) і таким чином здійснюється аерація і перемішування середовища. Суть корисної моделі пояснюється кресленням, на якому представлено схему реактора з пневматичним перемішуючим пристроєм та схему руху повітря через сопла пневматичного перемішуючого пристрою. Реактор з пневматичним перемішуючим пристроєм складається з корпусу 1, теплової рубашки 2 та пневматичного перемішуючого пристрою 3. На Фіг. 1 представлено схему реактора з пневматичним перемішуючим пристроєм, на Фіг. 2 представлено схему руху повітря через сопла пневматичного перемішуючого пристрою. Реактор з пневматичним перемішуючим пристроєм працює наступним чином. Під час роботи реактора з пневматичним перемішуючим пристроєм повітря під тиском подається у пневматичний перемішуючий пристрій 3. Повітря виходить через сопла пневматичного перемішуючого пристрою 3, приводячи його у рух, за рахунок реактивного руху. Таким чином пневматичний перемішуючий пристрій здійснює процес перемішування і аерації одночасно без необхідності використання електродвигуна, що дозволяє значно спростити конструкцію, знизити її собівартість та підвищити ефективність використання енергії. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Реактор, що містить вал, на якому розташований механічний перемішуючий пристрій, який відрізняється тим, що вал з мішалкою виконані у вигляді однієї пустотілої деталі з соплами, які напрямлені під кутом 90 до нормалі осі вала. 1 UA 116817 U 2 UA 116817 U Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
