Апарат з механічним перемішуючим пристроєм

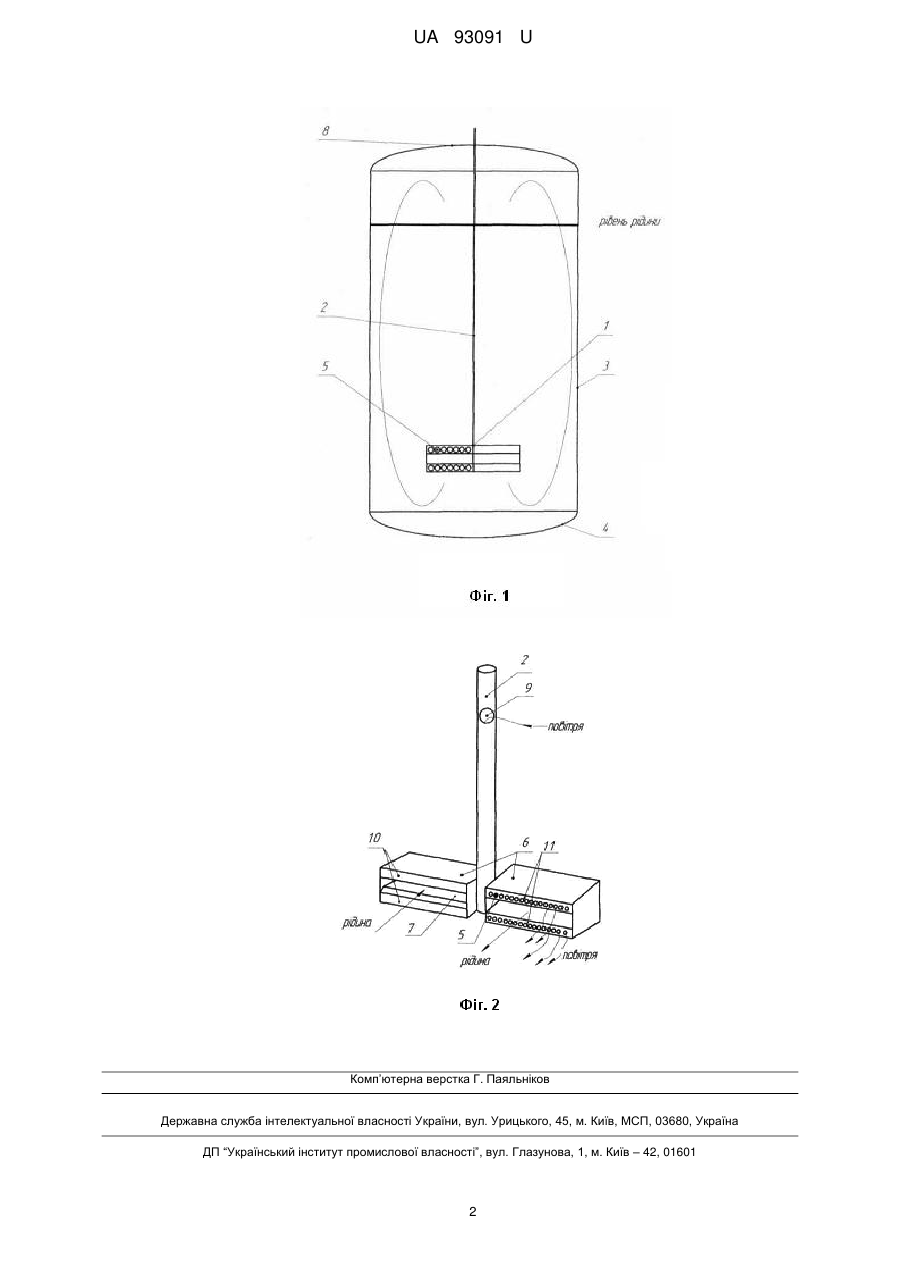

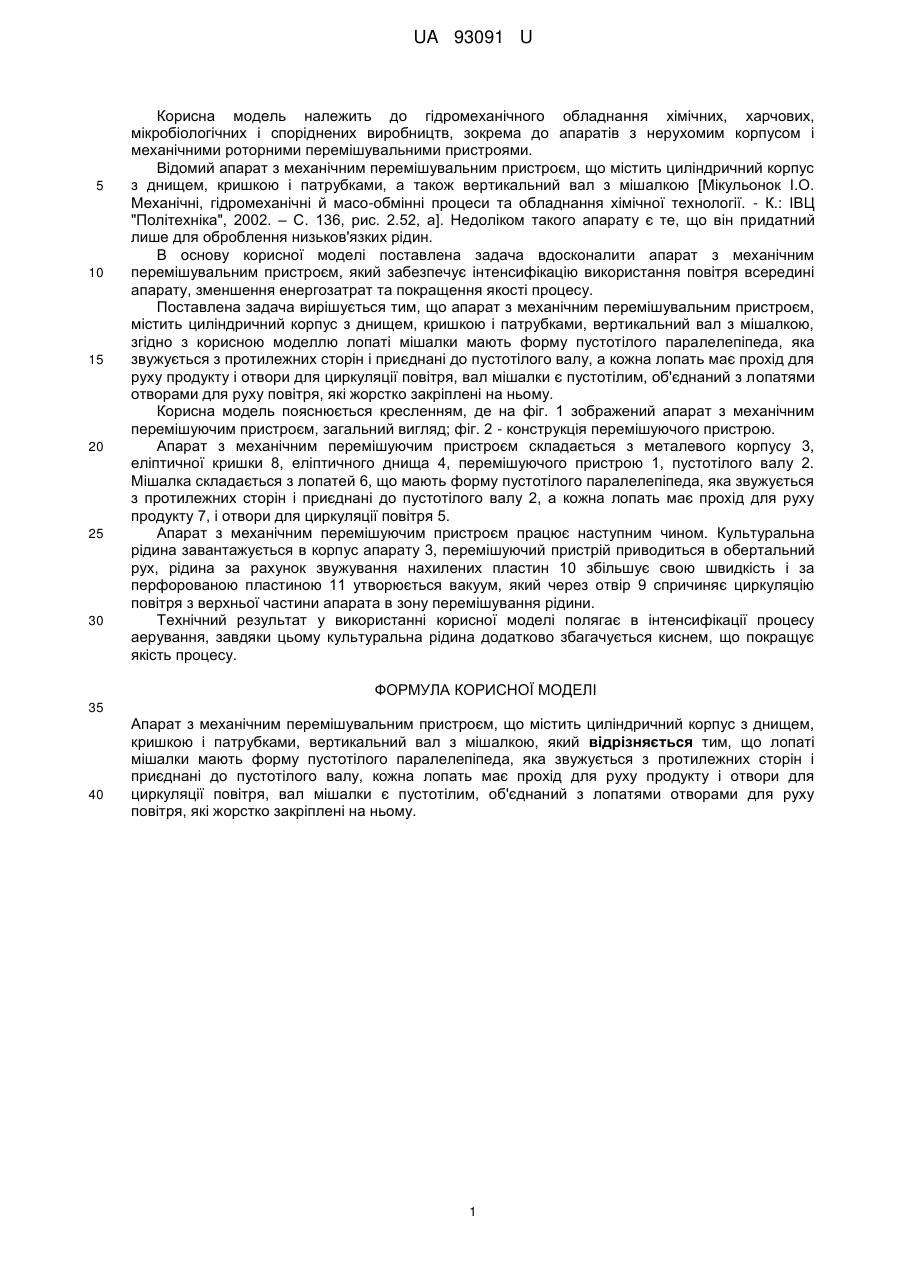

Реферат: UA 93091 U UA 93091 U 5 10 15 20 25 30 Корисна модель належить до гідромеханічного обладнання хімічних, харчових, мікробіологічних і споріднених виробництв, зокрема до апаратів з нерухомим корпусом і механічними роторними перемішувальними пристроями. Відомий апарат з механічним перемішувальним пристроєм, що містить циліндричний корпус з днищем, кришкою і патрубками, а також вертикальний вал з мішалкою [Мікульонок I.O. Механічні, гідромеханічні й масо-обмінні процеси та обладнання хімічної технології. - К.: ІВЦ "Політехніка", 2002. – С. 136, рис. 2.52, а]. Недоліком такого апарату є те, що він придатний лише для оброблення низьков'язких рідин. В основу корисної моделі поставлена задача вдосконалити апарат з механічним перемішувальним пристроєм, який забезпечує інтенсифікацію використання повітря всередині апарату, зменшення енергозатрат та покращення якості процесу. Поставлена задача вирішується тим, що апарат з механічним перемішувальним пристроєм, містить циліндричний корпус з днищем, кришкою і патрубками, вертикальний вал з мішалкою, згідно з корисною моделлю лопаті мішалки мають форму пустотілого паралелепіпеда, яка звужується з протилежних сторін і приєднані до пустотілого валу, а кожна лопать має прохід для руху продукту і отвори для циркуляції повітря, вал мішалки є пустотілим, об'єднаний з лопатями отворами для руху повітря, які жорстко закріплені на ньому. Корисна модель пояснюється кресленням, де на фіг. 1 зображений апарат з механічним перемішуючим пристроєм, загальний вигляд; фіг. 2 - конструкція перемішуючого пристрою. Апарат з механічним перемішуючим пристроєм складається з металевого корпусу 3, еліптичної кришки 8, еліптичного днища 4, перемішуючого пристрою 1, пустотілого валу 2. Мішалка складається з лопатей 6, що мають форму пустотілого паралелепіпеда, яка звужується з протилежних сторін і приєднані до пустотілого валу 2, а кожна лопать має прохід для руху продукту 7, і отвори для циркуляції повітря 5. Апарат з механічним перемішуючим пристроєм працює наступним чином. Культуральна рідина завантажується в корпус апарату 3, перемішуючий пристрій приводиться в обертальний рух, рідина за рахунок звужування нахилених пластин 10 збільшує свою швидкість і за перфорованою пластиною 11 утворюється вакуум, який через отвір 9 спричиняє циркуляцію повітря з верхньої частини апарата в зону перемішування рідини. Технічний результат у використанні корисної моделі полягає в інтенсифікації процесу аерування, завдяки цьому культуральна рідина додатково збагачується киснем, що покращує якість процесу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 Апарат з механічним перемішувальним пристроєм, що містить циліндричний корпус з днищем, кришкою і патрубками, вертикальний вал з мішалкою, який відрізняється тим, що лопаті мішалки мають форму пустотілого паралелепіпеда, яка звужується з протилежних сторін і приєднані до пустотілого валу, кожна лопать має прохід для руху продукту і отвори для циркуляції повітря, вал мішалки є пустотілим, об'єднаний з лопатями отворами для руху повітря, які жорстко закріплені на ньому. 1 UA 93091 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
