Канал колірної піднесучої кодуючого пристрою системи секам

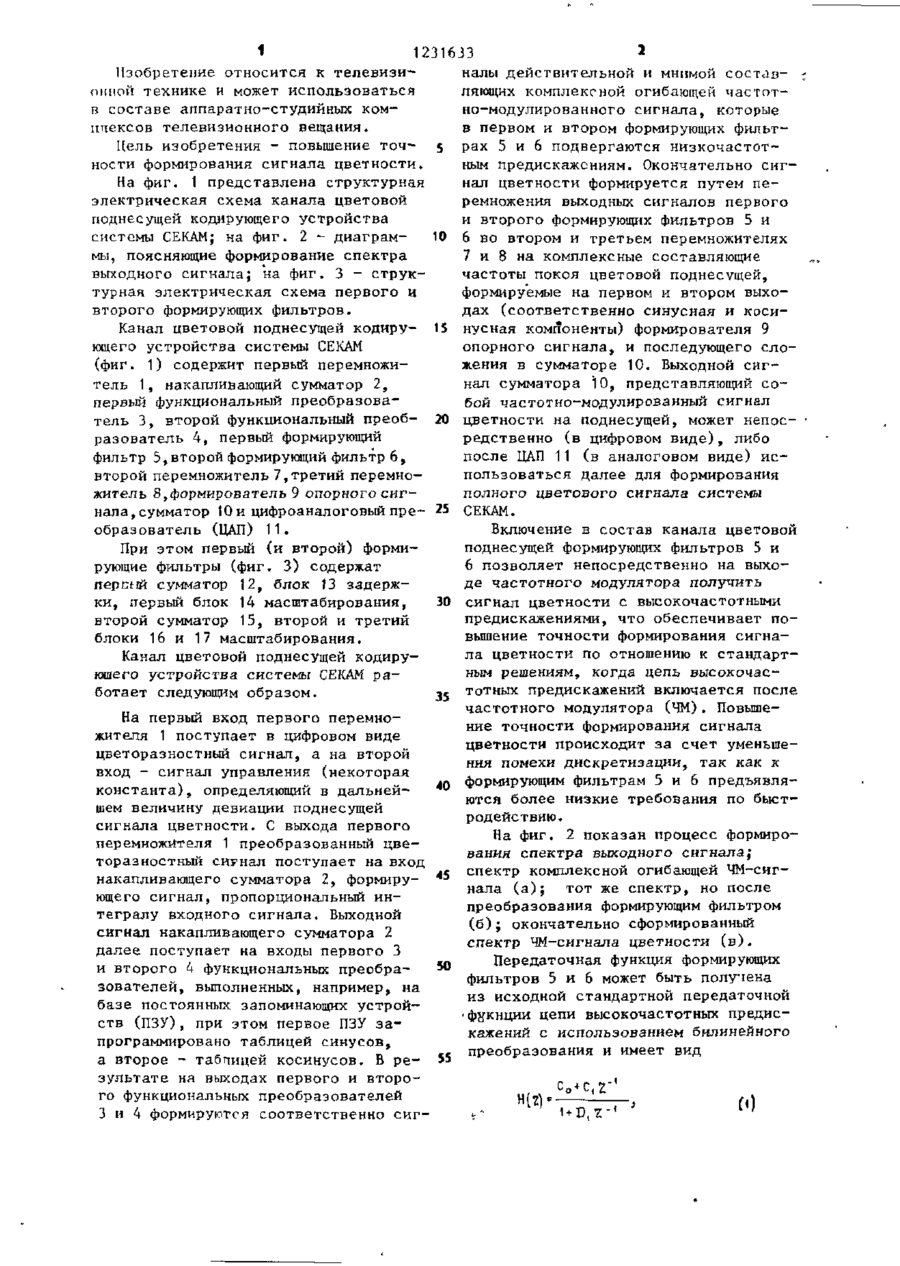

Изобретение относится к телевидению и обеспечивает повышение точности формирования сигнала цветности. Цветоразностныи сигнал умножается в первом умножителе 1 на константу, определяющую величину девиации поднесу щей сигнала цветности, и поступает на накапливающий сумматор 2. Сигнал с его выхода поступает на функциональные преобразователи 3 и 4, формирующие сигналы соответственно действительной и мнимой составляющих комплексной огибающей частотно-модулированного сигнала. Эти сигналы через соответствующие формирующие фильтры 5,6 и перемножители 7,8 поступают на сумматор 10. Выходной сигнал сумматора 10 представляет собой частотно-модулированный сигнал цветности на поднесущей и может использоваться для формирования полного цветового сигнала непосредственно, либо после преобразования в ЦАП 11. На перемножители 7,8 с формирователя 9 опорного сигнала подаются комплексные составляющие частоты покоя цветовой поднесущей. Поясняется работа введенных формирующих фильтров 5,6 3 ил. (Л 1 1231633 Изобретение относится к телевизиналы действительной и мнимой составонной технике и может использоваться ляющих комплексной огибающей частотв составе аппаратно-студийных комно-модулированного сигнала, которые штексов телевизионного вещания. в первом и втором формирующих фильтрах 5 и 6 подвергаются низкочастотЦель изобретения - повышение точ- 5 ным предискажсниям. Окончательно сигности формирования сигнала цветности. нал цветности формируется путем пеНа фиг. 1 представлена структурная ремножения выходных сигналов первого электрическая схема канала цветовой и второго формирующих фильтров 5 и поднесущей кодирующего устройства системы СЕКАМ; на фиг. 2 - диаграм10 6 во втором и третьем перемножителях мы, поясняющие формирование спектра 7 и 8 на комплексные составляющие выходного сигнала; на фиг. 3 - струкчастоты покоя цветовой поднесущей, турная электрическая схема первого и формируемые на первом и втором выховторого формирующих фильтров. дах (соответственно синусная и косиКанал цветовой поднесущей кодиру- 15 нусная компоненты) формирователя 9 опорного сигнала, и последующего слоющего устройства системы СЕКАМ жения в сумматоре 10. Выходной сиг(фиг. 1) содержит первый перемножинал сумматора '10, представляющий сотель 1, накапливающий сумматор 2, бой частотно-модулированный сигнал первый функциональный преобразователь 3, второй функциональный преоб- 20 цветности на поднесущей, может непосредственно (в цифровом виде), либо разователь 4, первый формирующий после ЦАП 11 (в аналоговом виде) исфильтр 5,второй формирующий фильтр 6, пользоваться далее для формирования второй перемножитель 7,третий перемнополного цветового сигнала системы жигель 8,формирователь 9 опорного сигнала,сумматор Ю и цифр оанал ого вый пре~ 25 СЕКАМ. образователь (ЦАП) 11. Включение в состав канала цветовой поднесущей формирующих фильтров 5 и При этом первый (и второй) форми6 позволяет непосредственно на выхорующие фильтры (фиг. 3) содержат де частотного модулятора получить пер с t ЇЙ сумматор 12, блок 13 задержки, первый блок 14 масштабирования, 30 сигнал цветности с высокочастотными предискажениями, что обеспечивает повторой сумматор 15, второй и третий вышение точности формирования сигнаблоки 16 и 17 масштабирования. ла цветности по отношению к стандартКанал цветовой поднесущей кодируным решениям, когда цепь высокочасющего устройства системы СЕКАМ работает следующим образом. 35 тотных предискажений включается после частотного модулятора (ЧМ). ПовышеНа первый вход первого перемноние точности формирования сигнала жителя 1 поступает в цифровом виде цветности происходит за счет уменьшецветоразностный сигнал, а на второй ния помехи дискретизации, так как к вход - сигнал управления (некоторая формирующим фильтрам 5 и 6 предъявляw константа), определяющий в дальнейются более низкие требования по быстшем величину девиации поднесущей родействию. сигнала цветности. С выхода первого На фиг. 2 показан процесс формироперемножйтеля 1 преобразованный цвевания спектра выходного сигнала; торазностный сигнал поступает на вход накапливающего сумматора 2, формиру- ** спектр комплексной огибающей ЧМ-сигнала (а); тот же спектр, но после ющего сигнал, пропорциональный инпреобразования формирующим фильтром тегралу входного сигнала. Выходной (б); окончательно сформированный сигнал накапливающего сумматора 2 спектр ЧМ-сигнала цветности (в). далее поступает на входы первого 3 Передаточная функция формирующих и второго 4 функциональных преобра50 фильтров 5 и 6 может быть получена зователей, выполненных, например, на из исходной стандартной передаточной базе постоянных запоминающих устрой'ф^кнции цепи высокочастотных предисств (ПЗУ), при этом первое ПЗУ закажений с использованием билинейного программировано таблицей синусов, а второе - табпицей косинусов. В ре- 55 преобразования и имеет вид зультате на выходах первого и второго функциональных преобразователей 3 и 4 формируются соответственно сиг Св+С '* 0) * 3 1231 633 4 держащий первый перемножит ель, первый где Со t С, и С, - постоянные коэффивход которого является входом цветоциенты. Структурная электрическая разкостного сигнала, второй вход явсхема цифрового фильтра, соответстляется входом сигнала управления, а вующего выражению (1), приведена на фиг. 3. Нерекурсивная часть реали- 5 выход соединен с входом накапливающего сумматора, выход которого соедизована путем сложения во втором сумнен с входами первого и второго функматоре 15 прямого, умноженного на циональных преобразователей, а также коэффициент Со во втором блоке 16 второй и третий перемножитепи, пермасштабирования, и задержанного блоком 13 задержки, умноженного на ко- 1 ^ вые входы которых соединены соответственно с первым и вторым вьгходами эффициент С, в первом блоке 14 масшформирователя опорного сигнала, а табирования^, сигналов. Рекурсивная выходы соединены соответственно с часть реализована путём сложения в первым' и вторым входами сумматора, первом сумматоре 12 прямого и задержанного блоком 13 задержки, умноже- *5 выход которого соединен с входом цифроаналогового преобразователя, выного на коэффициент D, в третьем блоход которого является выходом канаке 17 масштабирования, сигналов. ла цветовой поднесущей кодирующего устройства системы СЕКАМ, о т л и Следует также отметить, что с цеч а ю щ и й с я тем, что, с целью лью упрощения на фиг. 1 и 3 не пока- 2 0 повышения точности формирования сигзаны цепи синхронизации всех блоков нала цветности, в него введены перканала цветовой поднесущей кодирувый и второй формирующие фильтры, ющего устройства системы СЕКАМ. включенные соответственно между выходами первого и второго функциональФ о р м у л а и з о б р е т е н и я 25 ных преобразователей и вторыми входами второго и третьего перемножитеКанал цветовой поднесущей кодилей. рующего устройства системы СЕКАМ, со мГ») Фиг 2 Редактор Н. Слободяник Составитель Л. Стасенко Техред Г.Гербер Корректор В. Еутяга Заказ 2663/59 | I Тираж 624 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 J
