Гвинтовий конвеєр з регульованим завантаженням
Номер патенту: 119023
Опубліковано: 11.09.2017
Автори: Мельничук Андрій Леонідович, Дячун Андрій Евгенович, Вар'ян Андрій Романович, Шуст Ігор Михайлович, Стадник Ігор Ярославович, Гевко Іван Богданович
Формула / Реферат

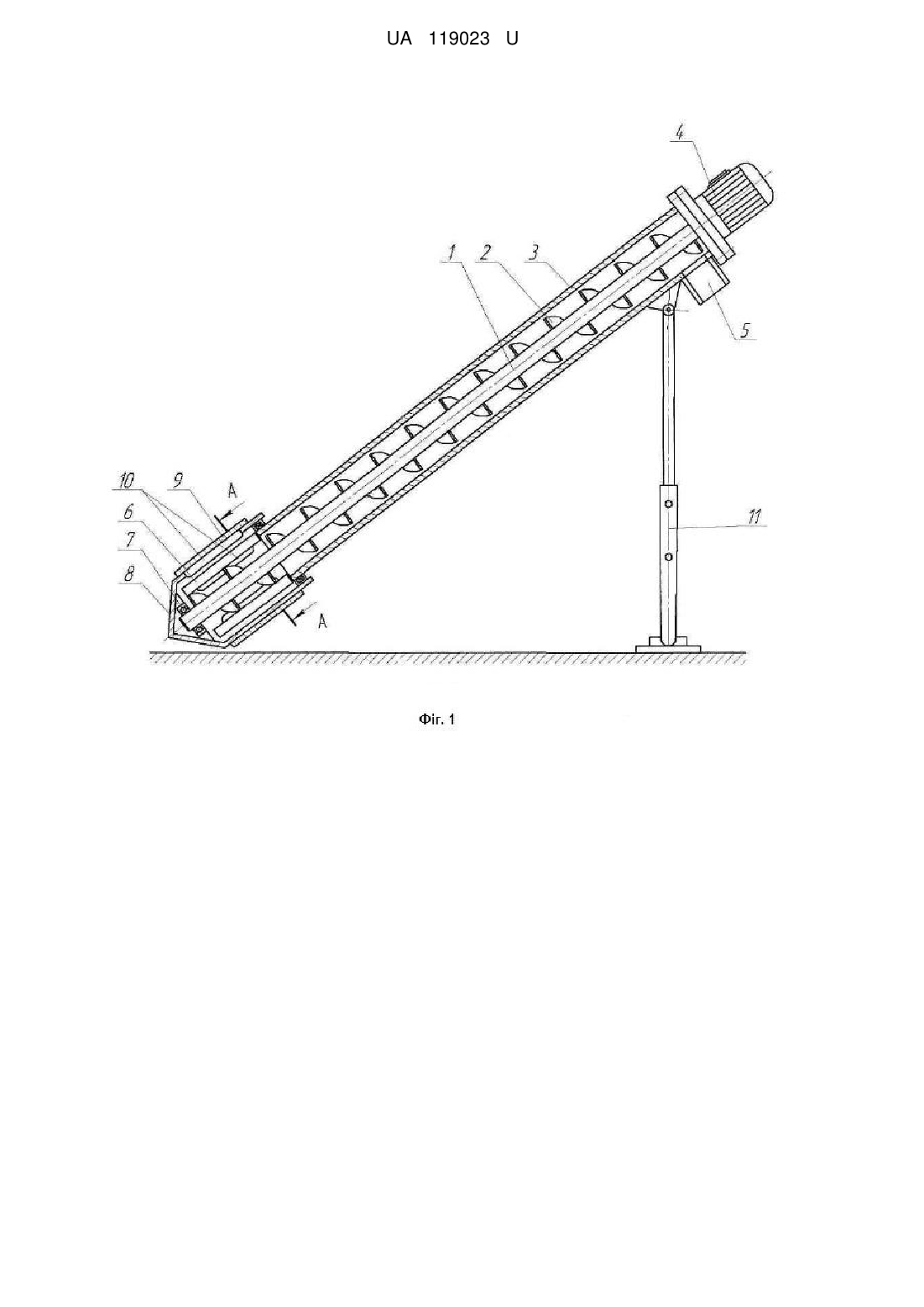

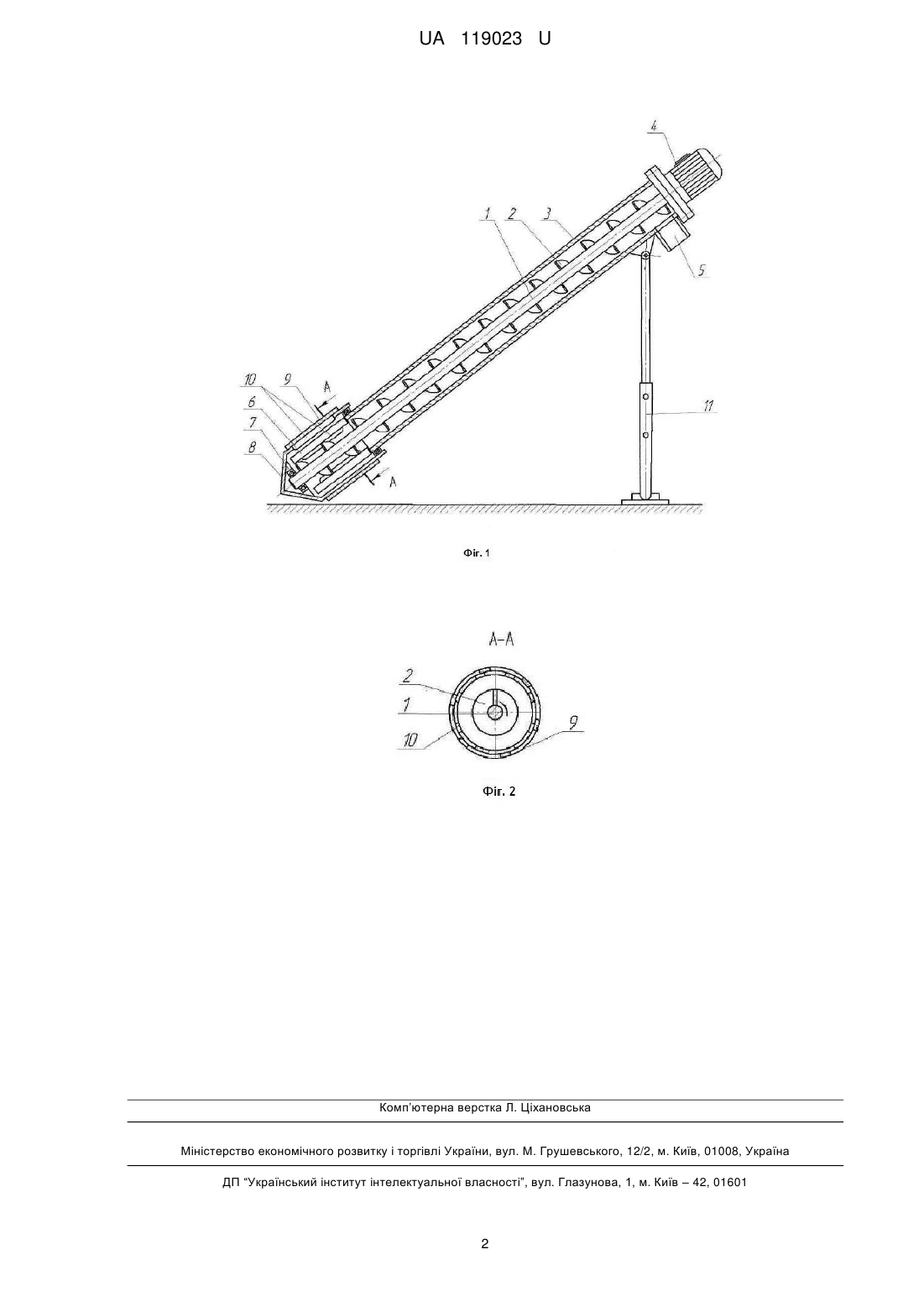

Гвинтовий конвеєр з регульованим завантаженням, який виконано у вигляді вала з гвинтом, що знаходиться в циліндричному кожусі з можливістю кругового провертання, який відрізняється тим, що верхню частину вала жорстко з'єднано з двигуном, який закріплено у верхній частині кожуха, де розташовується вивантажувальний патрубок, а на нижній частині гвинта, що не знаходиться в циліндричному кожусі, закріплено лопатки, крім цього нижній кінець вала встановлено в підшипниковій опорі в наконечнику, який за допомогою кронштейнів з'єднано з кожухом відомим способом, крім цього в наконечнику виконано отвори для завантаження сипкого матеріалу, а на його зовнішній циліндричній поверхні розташовано регулятор завантаження, крім цього у верхній частині кожуха закріплено регулювальні опори.
Текст

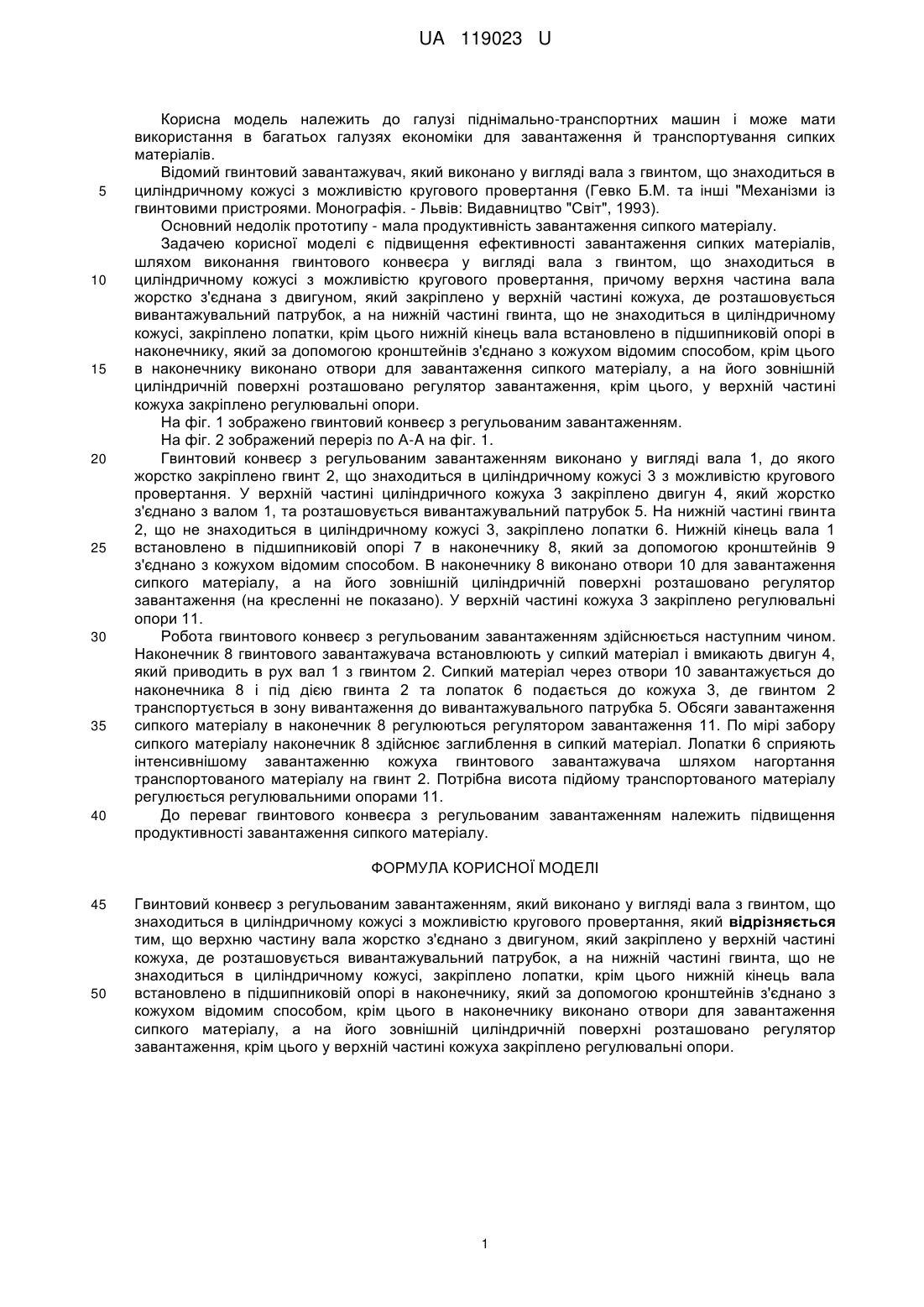

Реферат: Гвинтовий конвеєр з регульованим завантаженням виконано у вигляді вала з гвинтом, що знаходиться в циліндричному кожусі з можливістю кругового провертання, відрізняється тим, що верхню частину вала жорстко з'єднано з двигуном, який закріплено у верхній частині кожуха, де розташовується вивантажувальний патрубок, а на нижній частині гвинта, що не знаходиться в циліндричному кожусі, закріплено лопатки, крім цього нижній кінець вала встановлено в підшипниковій опорі в наконечнику, який за допомогою кронштейнів з'єднано з кожухом відомим способом, крім цього в наконечнику виконано отвори для завантаження сипкого матеріалу, а на його зовнішній циліндричній поверхні розташовано регулятор завантаження, крім цього у верхній частині кожуха закріплено регулювальні опори. UA 119023 U (12) UA 119023 U UA 119023 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі піднімально-транспортних машин і може мати використання в багатьох галузях економіки для завантаження й транспортування сипких матеріалів. Відомий гвинтовий завантажувач, який виконано у вигляді вала з гвинтом, що знаходиться в циліндричному кожусі з можливістю кругового провертання (Гевко Б.М. та інші "Механізми із гвинтовими пристроями. Монографія. - Львів: Видавництво "Світ", 1993). Основний недолік прототипу - мала продуктивність завантаження сипкого матеріалу. Задачею корисної моделі є підвищення ефективності завантаження сипких матеріалів, шляхом виконання гвинтового конвеєра у вигляді вала з гвинтом, що знаходиться в циліндричному кожусі з можливістю кругового провертання, причому верхня частина вала жорстко з'єднана з двигуном, який закріплено у верхній частині кожуха, де розташовується вивантажувальний патрубок, а на нижній частині гвинта, що не знаходиться в циліндричному кожусі, закріплено лопатки, крім цього нижній кінець вала встановлено в підшипниковій опорі в наконечнику, який за допомогою кронштейнів з'єднано з кожухом відомим способом, крім цього в наконечнику виконано отвори для завантаження сипкого матеріалу, а на його зовнішній циліндричній поверхні розташовано регулятор завантаження, крім цього, у верхній частині кожуха закріплено регулювальні опори. На фіг. 1 зображено гвинтовий конвеєр з регульованим завантаженням. На фіг. 2 зображений переріз по А-A на фіг. 1. Гвинтовий конвеєр з регульованим завантаженням виконано у вигляді вала 1, до якого жорстко закріплено гвинт 2, що знаходиться в циліндричному кожусі 3 з можливістю кругового провертання. У верхній частині циліндричного кожуха 3 закріплено двигун 4, який жорстко з'єднано з валом 1, та розташовується вивантажувальний патрубок 5. На нижній частині гвинта 2, що не знаходиться в циліндричному кожусі 3, закріплено лопатки 6. Нижній кінець вала 1 встановлено в підшипниковій опорі 7 в наконечнику 8, який за допомогою кронштейнів 9 з'єднано з кожухом відомим способом. В наконечнику 8 виконано отвори 10 для завантаження сипкого матеріалу, а на його зовнішній циліндричній поверхні розташовано регулятор завантаження (на кресленні не показано). У верхній частині кожуха 3 закріплено регулювальні опори 11. Робота гвинтового конвеєр з регульованим завантаженням здійснюється наступним чином. Наконечник 8 гвинтового завантажувача встановлюють у сипкий матеріал і вмикають двигун 4, який приводить в рух вал 1 з гвинтом 2. Сипкий матеріал через отвори 10 завантажується до наконечника 8 і під дією гвинта 2 та лопаток 6 подається до кожуха 3, де гвинтом 2 транспортується в зону вивантаження до вивантажувального патрубка 5. Обсяги завантаження сипкого матеріалу в наконечник 8 регулюються регулятором завантаження 11. По мірі забору сипкого матеріалу наконечник 8 здійснює заглиблення в сипкий матеріал. Лопатки 6 сприяють інтенсивнішому завантаженню кожуха гвинтового завантажувача шляхом нагортання транспортованого матеріалу на гвинт 2. Потрібна висота підйому транспортованого матеріалу регулюється регулювальними опорами 11. До переваг гвинтового конвеєра з регульованим завантаженням належить підвищення продуктивності завантаження сипкого матеріалу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Гвинтовий конвеєр з регульованим завантаженням, який виконано у вигляді вала з гвинтом, що знаходиться в циліндричному кожусі з можливістю кругового провертання, який відрізняється тим, що верхню частину вала жорстко з'єднано з двигуном, який закріплено у верхній частині кожуха, де розташовується вивантажувальний патрубок, а на нижній частині гвинта, що не знаходиться в циліндричному кожусі, закріплено лопатки, крім цього нижній кінець вала встановлено в підшипниковій опорі в наконечнику, який за допомогою кронштейнів з'єднано з кожухом відомим способом, крім цього в наконечнику виконано отвори для завантаження сипкого матеріалу, а на його зовнішній циліндричній поверхні розташовано регулятор завантаження, крім цього у верхній частині кожуха закріплено регулювальні опори. 1 UA 119023 U Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
ДивитисяДодаткова інформація
МПК / Мітки
МПК: B65G 33/00
Мітки: регульованим, завантаженням, гвинтовий, конвеєр
