Гвинтовий завантажувач з лопатками

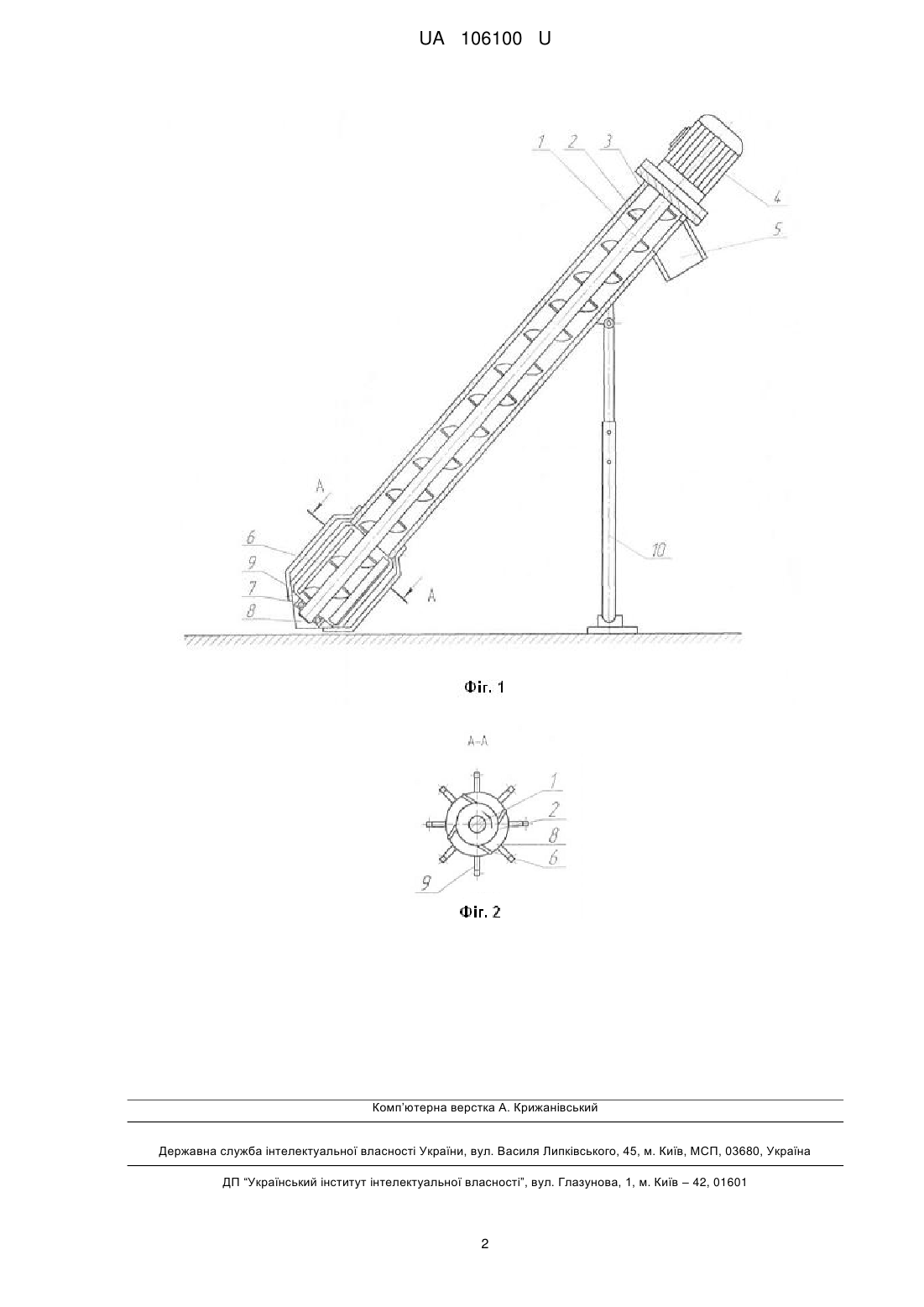

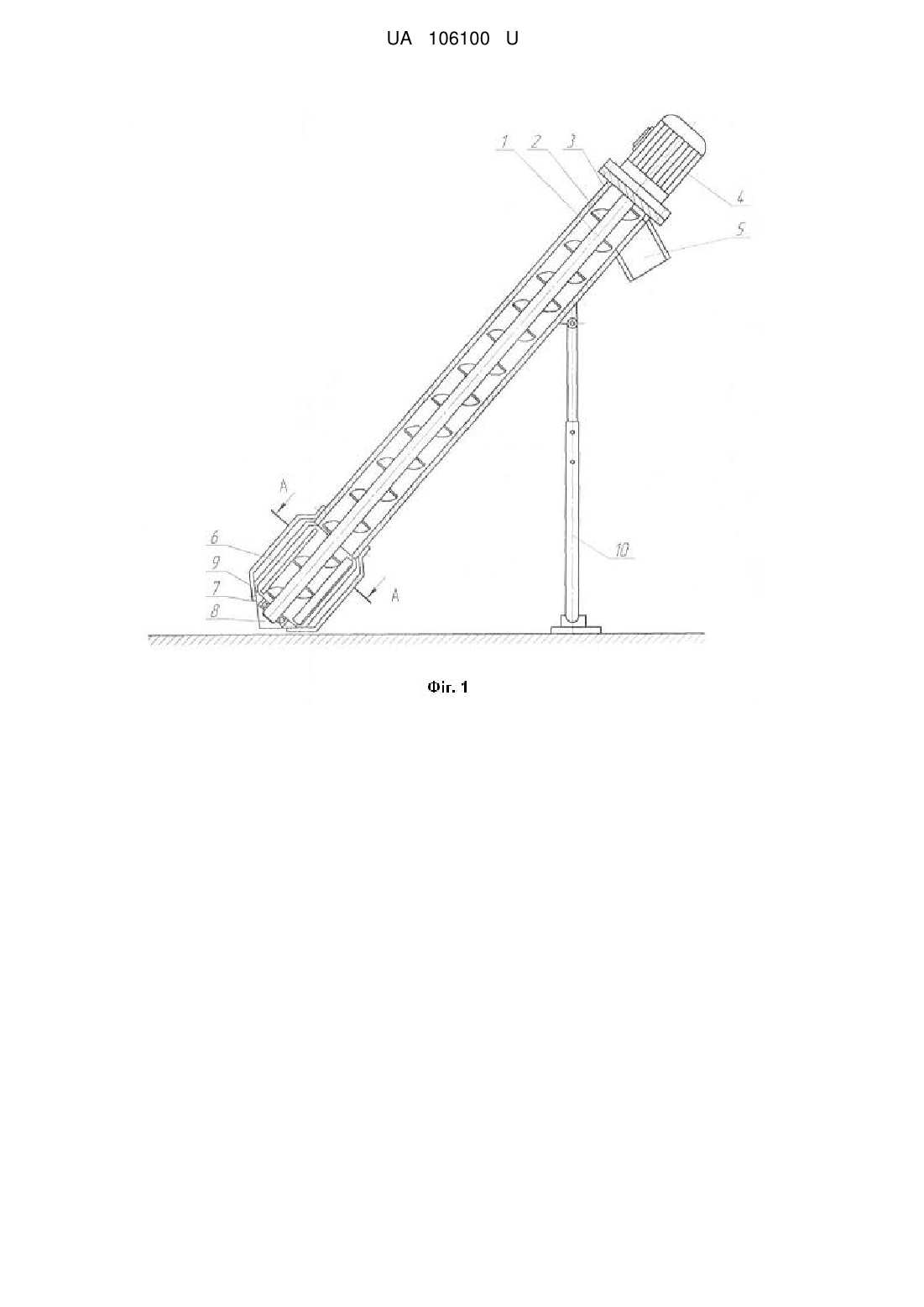

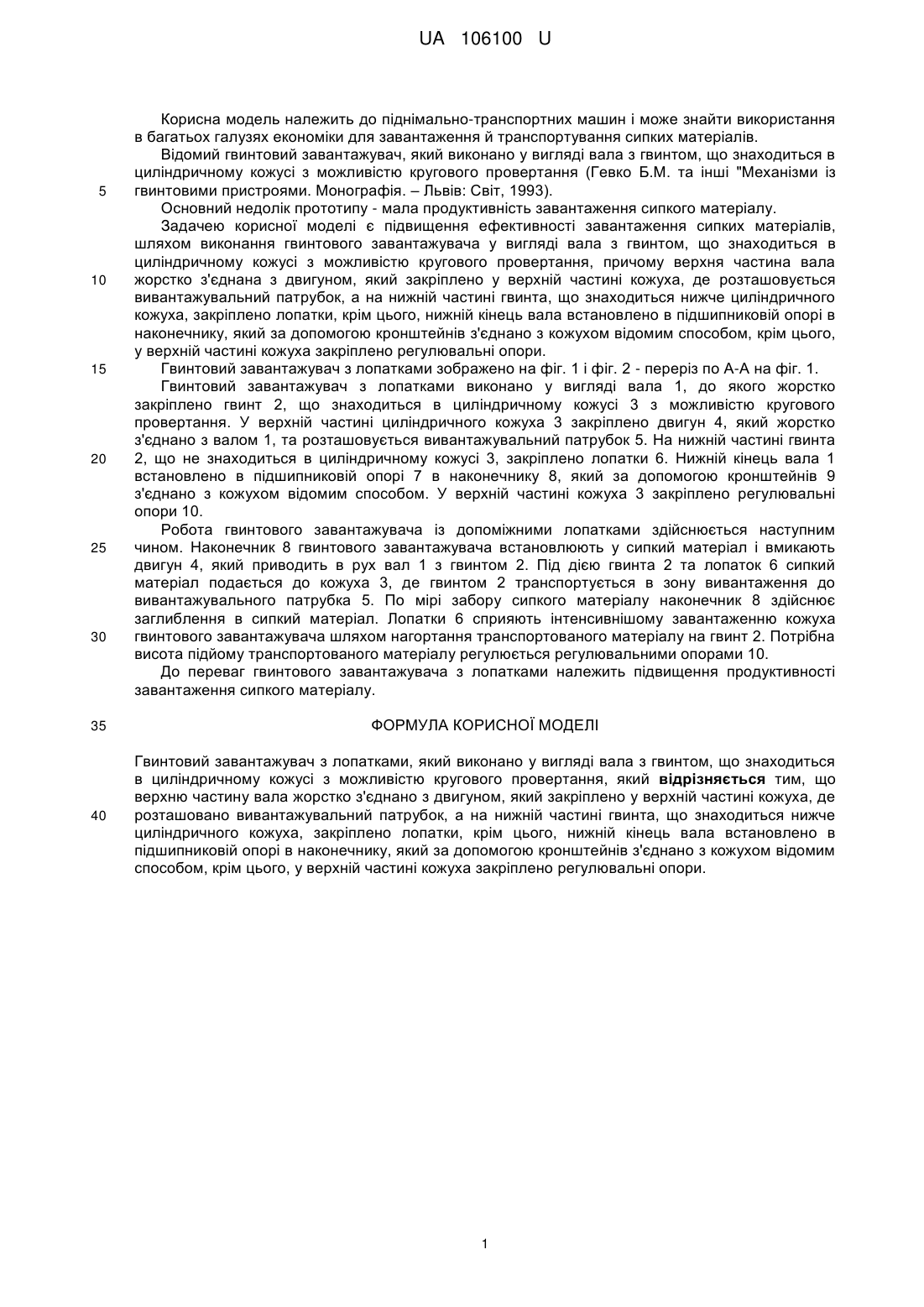

Реферат: Гвинтовий завантажувач з лопатками виконано у вигляді вала з гвинтом, що знаходиться в циліндричному кожусі з можливістю кругового провертання. Верхню частину вала жорстко з'єднано з двигуном, який закріплено у верхній частині кожуха, де розташовано вивантажувальний патрубок, а на нижній частині гвинта, що знаходиться нижче циліндричного кожуха, закріплено лопатки. Нижній кінець вала встановлено в підшипниковій опорі в наконечнику, який за допомогою кронштейнів з'єднано з кожухом відомим способом. У верхній частині кожуха закріплено регулювальні опори. UA 106100 U (12) UA 106100 U UA 106100 U 5 10 15 20 25 30 Корисна модель належить до піднімально-транспортних машин і може знайти використання в багатьох галузях економіки для завантаження й транспортування сипких матеріалів. Відомий гвинтовий завантажувач, який виконано у вигляді вала з гвинтом, що знаходиться в циліндричному кожусі з можливістю кругового провертання (Гевко Б.М. та інші "Механізми із гвинтовими пристроями. Монографія. – Львів: Світ, 1993). Основний недолік прототипу - мала продуктивність завантаження сипкого матеріалу. Задачею корисної моделі є підвищення ефективності завантаження сипких матеріалів, шляхом виконання гвинтового завантажувача у вигляді вала з гвинтом, що знаходиться в циліндричному кожусі з можливістю кругового провертання, причому верхня частина вала жорстко з'єднана з двигуном, який закріплено у верхній частині кожуха, де розташовується вивантажувальний патрубок, а на нижній частині гвинта, що знаходиться нижче циліндричного кожуха, закріплено лопатки, крім цього, нижній кінець вала встановлено в підшипниковій опорі в наконечнику, який за допомогою кронштейнів з'єднано з кожухом відомим способом, крім цього, у верхній частині кожуха закріплено регулювальні опори. Гвинтовий завантажувач з лопатками зображено на фіг. 1 і фіг. 2 - переріз по А-А на фіг. 1. Гвинтовий завантажувач з лопатками виконано у вигляді вала 1, до якого жорстко закріплено гвинт 2, що знаходиться в циліндричному кожусі 3 з можливістю кругового провертання. У верхній частині циліндричного кожуха 3 закріплено двигун 4, який жорстко з'єднано з валом 1, та розташовується вивантажувальний патрубок 5. На нижній частині гвинта 2, що не знаходиться в циліндричному кожусі 3, закріплено лопатки 6. Нижній кінець вала 1 встановлено в підшипниковій опорі 7 в наконечнику 8, який за допомогою кронштейнів 9 з'єднано з кожухом відомим способом. У верхній частині кожуха 3 закріплено регулювальні опори 10. Робота гвинтового завантажувача із допоміжними лопатками здійснюється наступним чином. Наконечник 8 гвинтового завантажувача встановлюють у сипкий матеріал і вмикають двигун 4, який приводить в рух вал 1 з гвинтом 2. Під дією гвинта 2 та лопаток 6 сипкий матеріал подається до кожуха 3, де гвинтом 2 транспортується в зону вивантаження до вивантажувального патрубка 5. По мірі забору сипкого матеріалу наконечник 8 здійснює заглиблення в сипкий матеріал. Лопатки 6 сприяють інтенсивнішому завантаженню кожуха гвинтового завантажувача шляхом нагортання транспортованого матеріалу на гвинт 2. Потрібна висота підйому транспортованого матеріалу регулюється регулювальними опорами 10. До переваг гвинтового завантажувача з лопатками належить підвищення продуктивності завантаження сипкого матеріалу. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Гвинтовий завантажувач з лопатками, який виконано у вигляді вала з гвинтом, що знаходиться в циліндричному кожусі з можливістю кругового провертання, який відрізняється тим, що верхню частину вала жорстко з'єднано з двигуном, який закріплено у верхній частині кожуха, де розташовано вивантажувальний патрубок, а на нижній частині гвинта, що знаходиться нижче циліндричного кожуха, закріплено лопатки, крім цього, нижній кінець вала встановлено в підшипниковій опорі в наконечнику, який за допомогою кронштейнів з'єднано з кожухом відомим способом, крім цього, у верхній частині кожуха закріплено регулювальні опори. 1 UA 106100 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
