Механізований комплекс

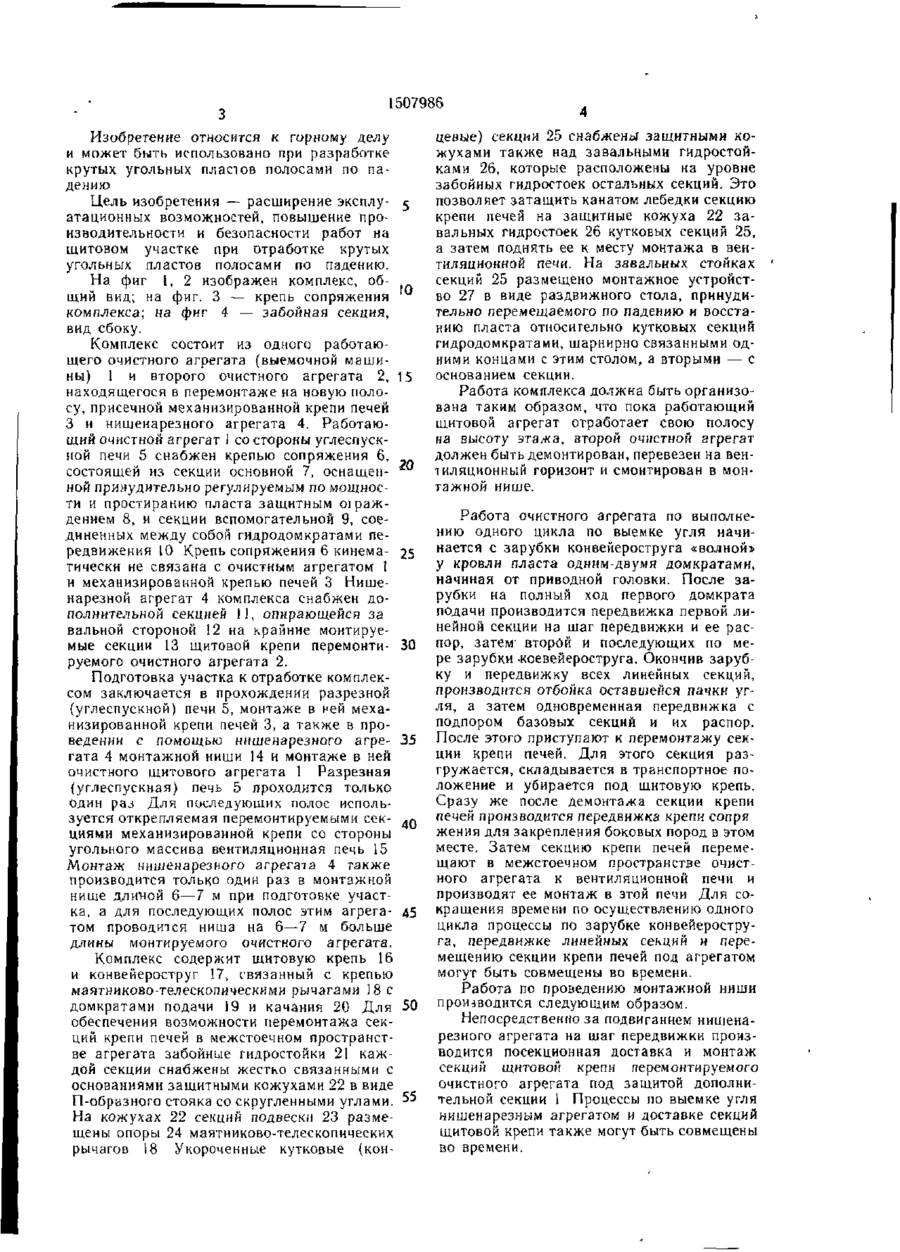

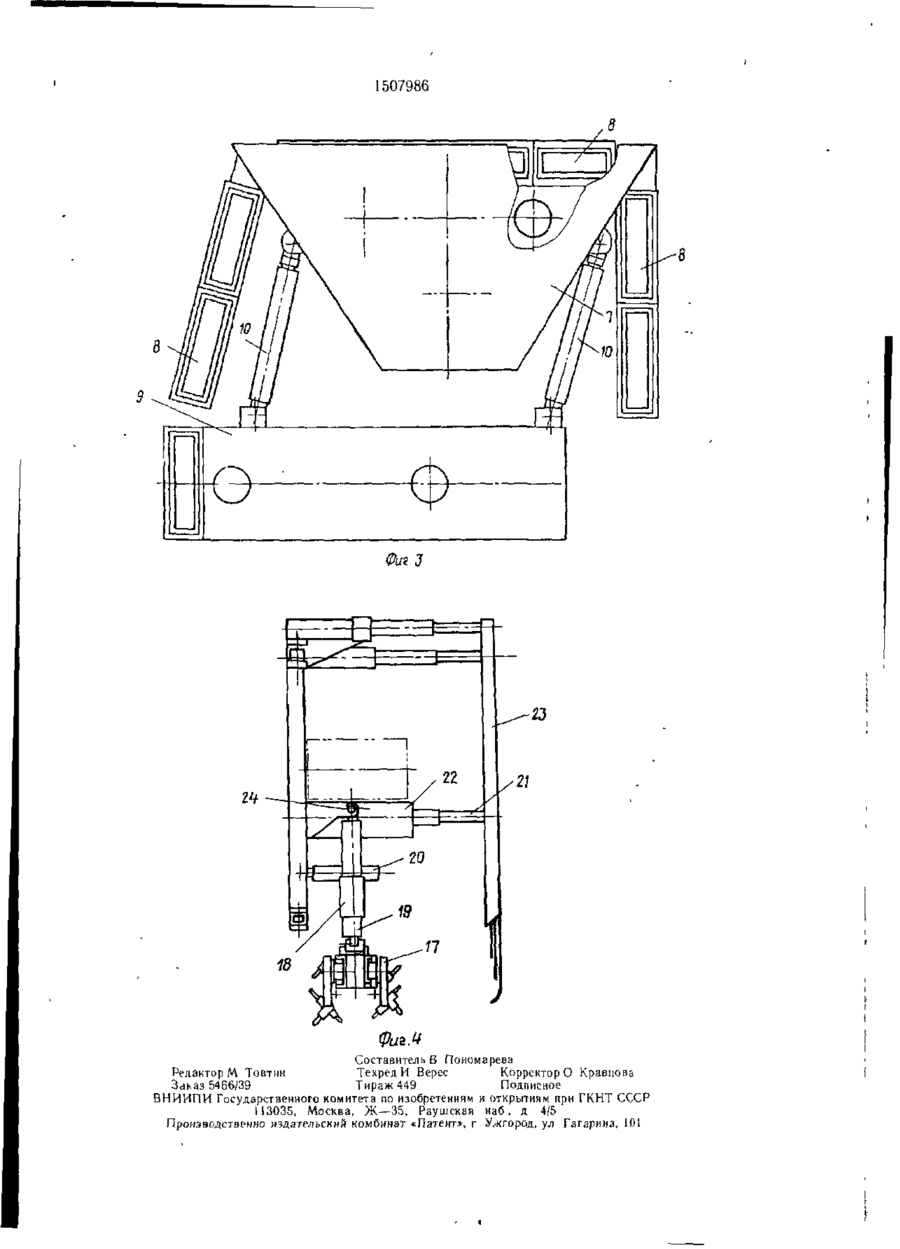

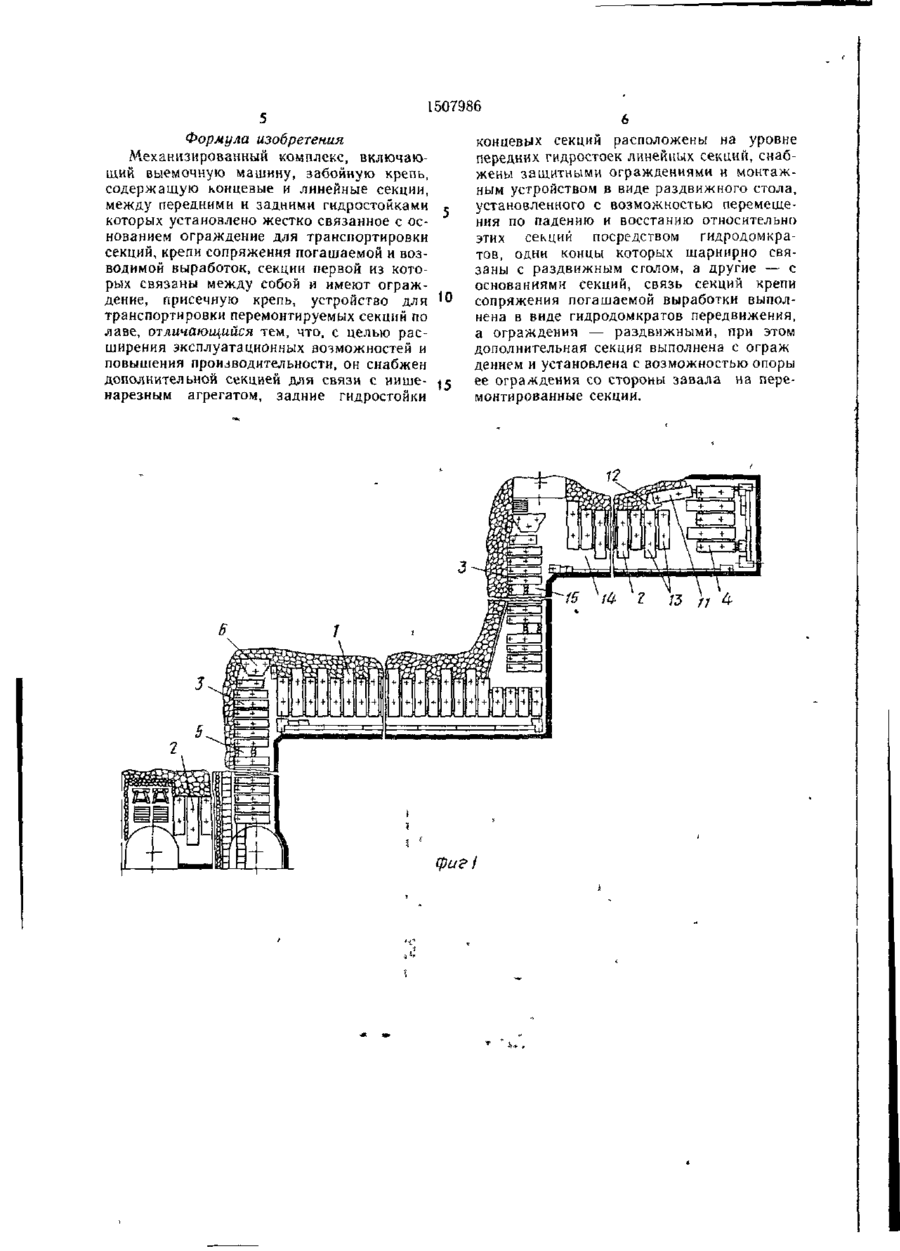

Изобретение относится к горному делу и м б использовано при разработке крутых угольных пластов полосами по падению Цель — расширение эксплуатационных возможностей, повышение производительности и безопасности работ на щитовом участке при отработке крутых угольных пластов полосами по падению Механизированный комплекс включает выемочную машину 1, забойную крепь и крепь сопряжения 6 Последняя состоит из основной секции (С) 7, имеющей принудительно регулируемое по мощности и простиранию пласта защитное ограждение 8, и вспомогательной С 9, соединенных гидродомкратами 10 передвижки Нишенарезной агрегат комплекса имеет дополнительною С, опирающуюся на крайние монтируемые С щитовой крепи перемонтируемого очистного агрегата Для обеспечения возможности перемонтажа секций крепи печей забойные гидростойки каждой С имеют жестко связанные с основаниями защитные кожухи На за вальных стойках С 25 размещено монтажное устр-во 27 в виде раздвижного стола Для сокращения времени по осуществлению одного цикла процессы по зарубке конвейеро струга, передвижке линейных С и перемете нию С крепи печей под агрегатом м б сов мещены во времени 4 ил о со 00 иг 2 Г 1507986 Изобретение относится к горному делу и может быть использовано при разработке крутых угольных пластов полосами по падению Цель изобретения — расширение эксплуатационных возможностей, повышение производительности и безопасности работ на щитовом участке при отработке крутых угольных пластов полосами по падению. На фиг I, 2 изображен комплекс, общий вид; на фиг. 3 — крепь сопряжения 10 комплекса; на фиг 4 — забойная секция, вид сбоку. Комплекс состоит из одного работающего очистного агрегата (выемочной машины) 1 и второго очистного агрегата 2, 15 находящегося в перемонтаже на новую полосу, присечной механизированной крепи печей 3 и ниш єна рез ного агрегата 4. Работающий очистной агрегат 1 со стороны углеспускной печи 5 снабжен крепью сопряжения 6, состоящей из секции основной 7, оснащен- 20 ной принудительно регулируемым по мощности и простиранию пласта защитным оіраждением 8, и секции вспомогательной 9, соединенных между собой гидродомкратами передвижения 10 Крепь сопряжения 6 кинематически не связана с очистным агрегатом I 25 и механизированной крепью печей 3 Нишенарезной агрегат 4 комплекса снабжен дополнительной секцией 1], опирающейся за вальной стороной 12 на крайние монтируемые секции 13 щитовой крепи перемонтиЗ О руемого очистного агрегата 2. Подготовка участка к отработке комплексом заключается в прохождении разрезной (углеспускной) печи 5, монтаже в ней механизированной крепи печей 3, а также в проведении с помощью нишена рез ного агрегата 4 монтажной ниши 14 и монтаже в ней очистного щитового агрегата 1 Разрезная (углеспускная) печь 5 проходится только один раз Для последующих полос используется открепляемая перемонтируемыми секциями механизированной крепи со стороны угольного массива вентиляционная печь 15 Монтаж нишенарезного агрегата 4 также производится только один раз в монтажной нише длиной б—7 м при подготовке участка, а для последующих полос этим агрегатом проводится ниша на 6—7 м больше длины монтируемого очистного агрегата. Комплекс содержит щитовую крепь 16 и конвейероструг 17, связанный с крепью маятниково-т&леекогшческими рычагами 18 с домкратами подачи 19 и качания 20 Для обеспечения возможности перемонтажа секций крепи печей в межстоечном пространстве агрегата забойные гидростойки 21 каждой секции снабжены жестко связанными с основаниями защитными кожухами 22 в виде П-образного стояка со скругленными углами. На кожухах 22 секций подвески 23 размещены опоры 24 маятниково-телескопических рычагов 18 Укороченные кутковые (кон 35 дп 45 50 55 цевые) секции 25 снабжены защитными кожухами также над завальными гидростойками 26, которые расположены на уровне забойных гидростоек остальных секций. Это позволяет затащить канатом лебедки секцию крепи печей на защитные кожуха 22 завальных гидростоек 26 кутковых секций 25, а затем поднять ее к месту монтажа в вентиляционной печи. На завальных стойках секций 25 размещено монтажное устройство 27 в виде раздвижного стола, принудительно перемещаемого по падению и восстанию пласта относительно кутковых секций гидродомкратами, шарнирно связанными одними концами с этим столом, а вторыми — с основанием секции. Работа комплекса должна быть организована таким образом, что пока работающий щитовой агрегат отработает свою полосу на высоту этажа, второй очистной агрегат должен быть демонтирован, перевезен на вентиляционный горизонт и смонтирован в монтажной нише. Работа очистного агрегата по выполнению одного цикла по выемке угля начинается с зарубки конвейероструга «волной» у кровли пласта одним-двумя домкратами, начиная от приводной головки. После зарубки на полный ход первого домкрата подачи производится передвижка первой линейной секции на шаг передвижки и ее распор, затем- второй и последующих по мере зарубки-коевейероструга. Окончив зарубку и передвижку всех линейных секций, производится отбойка оставшейся пачки угля, а затем одновременная передвижка с подпором базовых секций и их распор. После этого приступают к перемонтажу секции крепи печей. Для этого секция разгружается, складывается в транспортное положение и убирается под щитовую крепь. Сразу же после демонтажа секции крепи печей производится передвижка крепи сопря жения для закрепления боковых пород в этом месте. Затем секцию крепи печей перемещают в межстоечном пространстве очистного агрегата к вентиляционной печи и производят ее монтаж в этой печи Для сокращения времени по осуществлению одного цикла процессы по зарубке конвейероструга, передвижке линейных секций и перемещению секции крепи печей под агрегатом могут быть совмещены во времени. Работа по проведению монтажной ниши производится следующим образом. Непосредственно за подвиганием нишенарезного агрегата на шаг передвижки производится посекционная доставка и монтаж секций щитовой крепи перемонтируемого очистного агрегата под защитой дополнительной секции 1 Процессы по выемке угля нишенарезным агрегатом и доставке секций щитовой крепи также могут быть совмещены во времени. 1507986 Формула изобретения Механизированный комплекс, включающий выемочную машину, забойную крепь, содержащую концевые и линейные секции, между передними и задними гидростойками которых установлено жестко связанное с основанием ограждение для транспортировки секций, крепи сопряжения погашаемой и возводимой выработок, секции первой из которых связаны между собой и имеют ограждение, присечную крепь, устройство для 10 транспортировки перемонтируемых секций по лаве, отличающийся тем, что, с целью расширения эксплуатационных возможностей и повышения производительности, он снабжен дополнительной секцией для связи с нишенарезным агрегатом, задние гидростойки 15 концевых секций расположены на уровне передних гидростоек линейных секций, снабжены защитными ограждениями и монтажным устройством в виде раздвижного стола, установленного с возможностью перемещения по падению и восстанию относительно этих секций посредством гидродомкратов, одни концы которых шарнирно связаны с раздвижным сголом, а другие — с основаниями секций, связь секций крепи сопряжения погашаемой выработки выполнена в виде гидродомкратов передвижения, а ограждения — раздвижными, при этом дополнительная секция выполнена с ограж дением и установлена с возможностью опоры ее ограждения со стороны завала на перемонтированные секции. фиг і 1507986 1д ФиъМ Составитель В Пономарева Редактор М Товтин Техред И Верес Корректор О Кравцова Заказ 5466/39 Тираж 449 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР II3035, Москва, Ж—35, Раушская наб, д 4/5 Производственно издательский комбинат «Патент», г Ужгород, ул Гагарина, 101
