Формула / Реферат

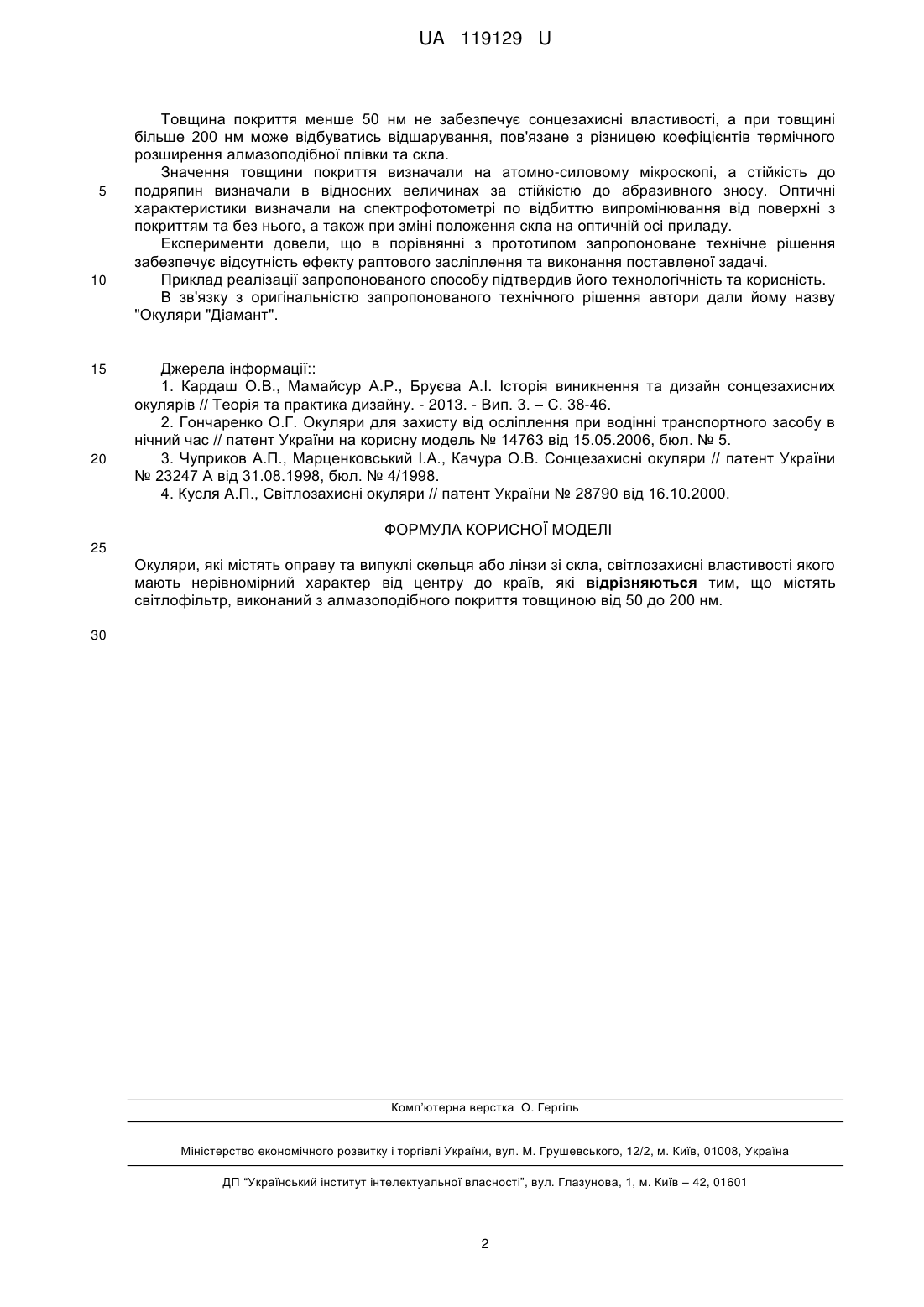

Окуляри, які містять оправу та випуклі скельця або лінзи зі скла, світлозахисні властивості якого мають нерівномірний характер від центру до країв, які відрізняються тим, що містять світлофільтр, виконаний з алмазоподібного покриття товщиною від 50 до 200 нм.

Текст

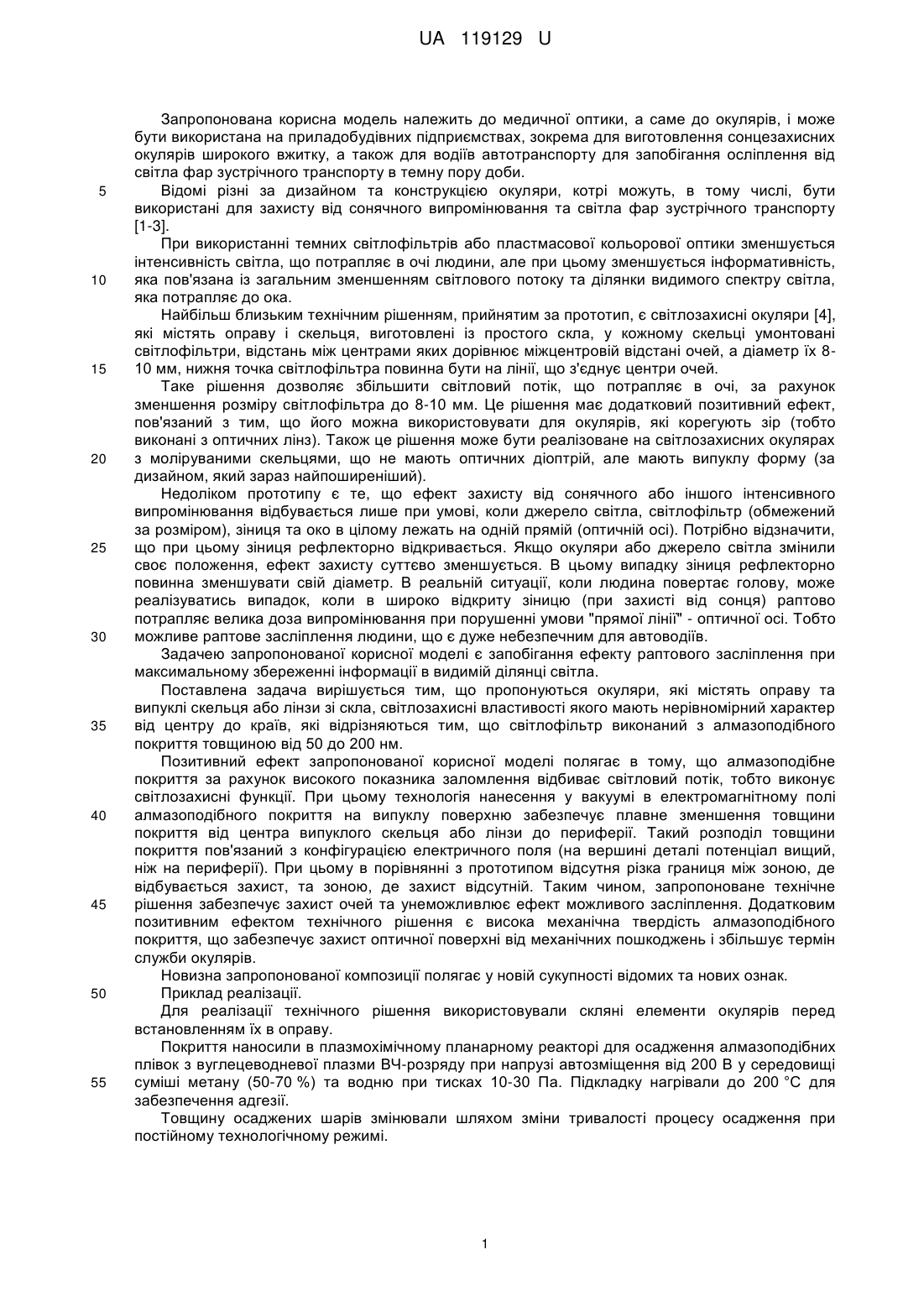

Реферат: Окуляри містять оправу, випуклі скельця або лінзи зі скла, світлозахисні властивості якого мають нерівномірний характер від центру до країв, та світлофільтр, виконаний з алмазоподібного покриття товщиною від 50 до 200 нм. UA 119129 U (12) UA 119129 U UA 119129 U 5 10 15 20 25 30 35 40 45 50 55 Запропонована корисна модель належить до медичної оптики, а саме до окулярів, і може бути використана на приладобудівних підприємствах, зокрема для виготовлення сонцезахисних окулярів широкого вжитку, а також для водіїв автотранспорту для запобігання осліплення від світла фар зустрічного транспорту в темну пору доби. Відомі різні за дизайном та конструкцією окуляри, котрі можуть, в тому числі, бути використані для захисту від сонячного випромінювання та світла фар зустрічного транспорту [1-3]. При використанні темних світлофільтрів або пластмасової кольорової оптики зменшується інтенсивність світла, що потрапляє в очі людини, але при цьому зменшується інформативність, яка пов'язана із загальним зменшенням світлового потоку та ділянки видимого спектру світла, яка потрапляє до ока. Найбільш близьким технічним рішенням, прийнятим за прототип, є світлозахисні окуляри [4], які містять оправу і скельця, виготовлені із простого скла, у кожному скельці умонтовані світлофільтри, відстань між центрами яких дорівнює міжцентровій відстані очей, а діаметр їх 810 мм, нижня точка світлофільтра повинна бути на лінії, що з'єднує центри очей. Таке рішення дозволяє збільшити світловий потік, що потрапляє в очі, за рахунок зменшення розміру світлофільтра до 8-10 мм. Це рішення має додатковий позитивний ефект, пов'язаний з тим, що його можна використовувати для окулярів, які корегують зір (тобто виконані з оптичних лінз). Також це рішення може бути реалізоване на світлозахисних окулярах з моліруваними скельцями, що не мають оптичних діоптрій, але мають випуклу форму (за дизайном, який зараз найпоширеніший). Недоліком прототипу є те, що ефект захисту від сонячного або іншого інтенсивного випромінювання відбувається лише при умові, коли джерело світла, світлофільтр (обмежений за розміром), зіниця та око в цілому лежать на одній прямій (оптичній осі). Потрібно відзначити, що при цьому зіниця рефлекторно відкривається. Якщо окуляри або джерело світла змінили своє положення, ефект захисту суттєво зменшується. В цьому випадку зіниця рефлекторно повинна зменшувати свій діаметр. В реальній ситуації, коли людина повертає голову, може реалізуватись випадок, коли в широко відкриту зіницю (при захисті від сонця) раптово потрапляє велика доза випромінювання при порушенні умови "прямої лінії" - оптичної осі. Тобто можливе раптове засліплення людини, що є дуже небезпечним для автоводіїв. Задачею запропонованої корисної моделі є запобігання ефекту раптового засліплення при максимальному збереженні інформації в видимій ділянці світла. Поставлена задача вирішується тим, що пропонуються окуляри, які містять оправу та випуклі скельця або лінзи зі скла, світлозахисні властивості якого мають нерівномірний характер від центру до країв, які відрізняються тим, що світлофільтр виконаний з алмазоподібного покриття товщиною від 50 до 200 нм. Позитивний ефект запропонованої корисної моделі полягає в тому, що алмазоподібне покриття за рахунок високого показника заломлення відбиває світловий потік, тобто виконує світлозахисні функції. При цьому технологія нанесення у вакуумі в електромагнітному полі алмазоподібного покриття на випуклу поверхню забезпечує плавне зменшення товщини покриття від центра випуклого скельця або лінзи до периферії. Такий розподіл товщини покриття пов'язаний з конфігурацією електричного поля (на вершині деталі потенціал вищий, ніж на периферії). При цьому в порівнянні з прототипом відсутня різка границя між зоною, де відбувається захист, та зоною, де захист відсутній. Таким чином, запропоноване технічне рішення забезпечує захист очей та унеможливлює ефект можливого засліплення. Додатковим позитивним ефектом технічного рішення є висока механічна твердість алмазоподібного покриття, що забезпечує захист оптичної поверхні від механічних пошкоджень і збільшує термін служби окулярів. Новизна запропонованої композиції полягає у новій сукупності відомих та нових ознак. Приклад реалізації. Для реалізації технічного рішення використовували скляні елементи окулярів перед встановленням їх в оправу. Покриття наносили в плазмохімічному планарному реакторі для осадження алмазоподібних плівок з вуглецеводневої плазми ВЧ-розряду при напрузі автозміщення від 200 В у середовищі суміші метану (50-70 %) та водню при тисках 10-30 Па. Підкладку нагрівали до 200 °C для забезпечення адгезії. Товщину осаджених шарів змінювали шляхом зміни тривалості процесу осадження при постійному технологічному режимі. 1 UA 119129 U 5 10 15 20 Товщина покриття менше 50 нм не забезпечує сонцезахисні властивості, а при товщині більше 200 нм може відбуватись відшарування, пов'язане з різницею коефіцієнтів термічного розширення алмазоподібної плівки та скла. Значення товщини покриття визначали на атомно-силовому мікроскопі, а стійкість до подряпин визначали в відносних величинах за стійкістю до абразивного зносу. Оптичні характеристики визначали на спектрофотометрі по відбиттю випромінювання від поверхні з покриттям та без нього, а також при зміні положення скла на оптичній осі приладу. Експерименти довели, що в порівнянні з прототипом запропоноване технічне рішення забезпечує відсутність ефекту раптового засліплення та виконання поставленої задачі. Приклад реалізації запропонованого способу підтвердив його технологічність та корисність. В зв'язку з оригінальністю запропонованого технічного рішення автори дали йому назву "Окуляри "Діамант". Джерела інформації:: 1. Кардаш О.В., Мамайсур А.Р., Бруєва А.І. Історія виникнення та дизайн сонцезахисних окулярів // Теорія та практика дизайну. - 2013. - Вип. 3. – С. 38-46. 2. Гончаренко О.Г. Окуляри для захисту від осліплення при водінні транспортного засобу в нічний час // патент України на корисну модель № 14763 від 15.05.2006, бюл. № 5. 3. Чуприков А.П., Марценковський І.А., Качура О.В. Сонцезахисні окуляри // патент України № 23247 А від 31.08.1998, бюл. № 4/1998. 4. Кусля А.П., Світлозахисні окуляри // патент України № 28790 від 16.10.2000. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 Окуляри, які містять оправу та випуклі скельця або лінзи зі скла, світлозахисні властивості якого мають нерівномірний характер від центру до країв, які відрізняються тим, що містять світлофільтр, виконаний з алмазоподібного покриття товщиною від 50 до 200 нм. 30 Комп’ютерна верстка О. Гергіль Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2

Дивитися

Додаткова інформація

МПК / Мітки

МПК: G02B 1/10, A61F 9/02, G02C 7/10

Мітки: окуляри
