Світлодіодна лампа з груповим комбінованим контактом “l, n, pe”

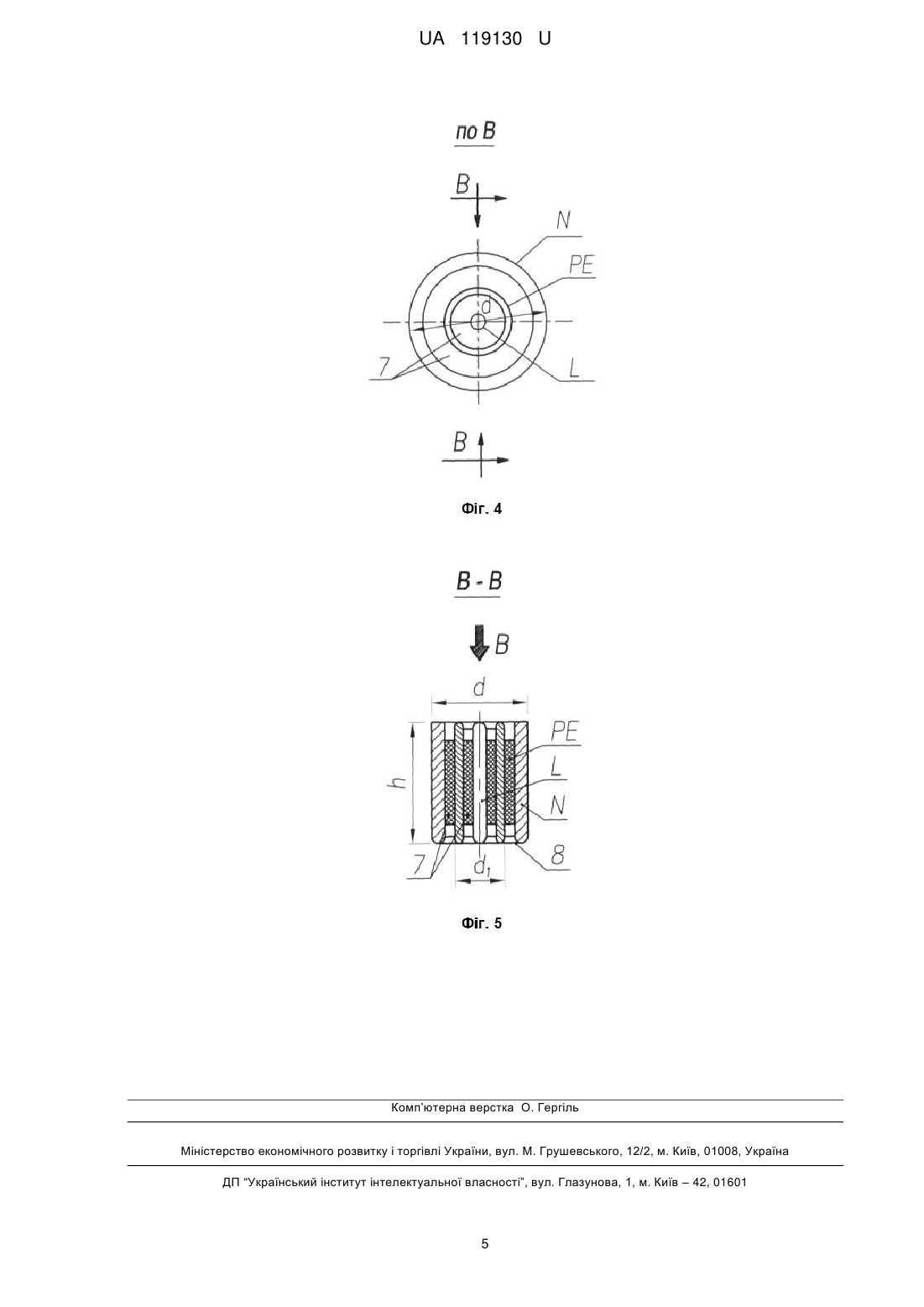

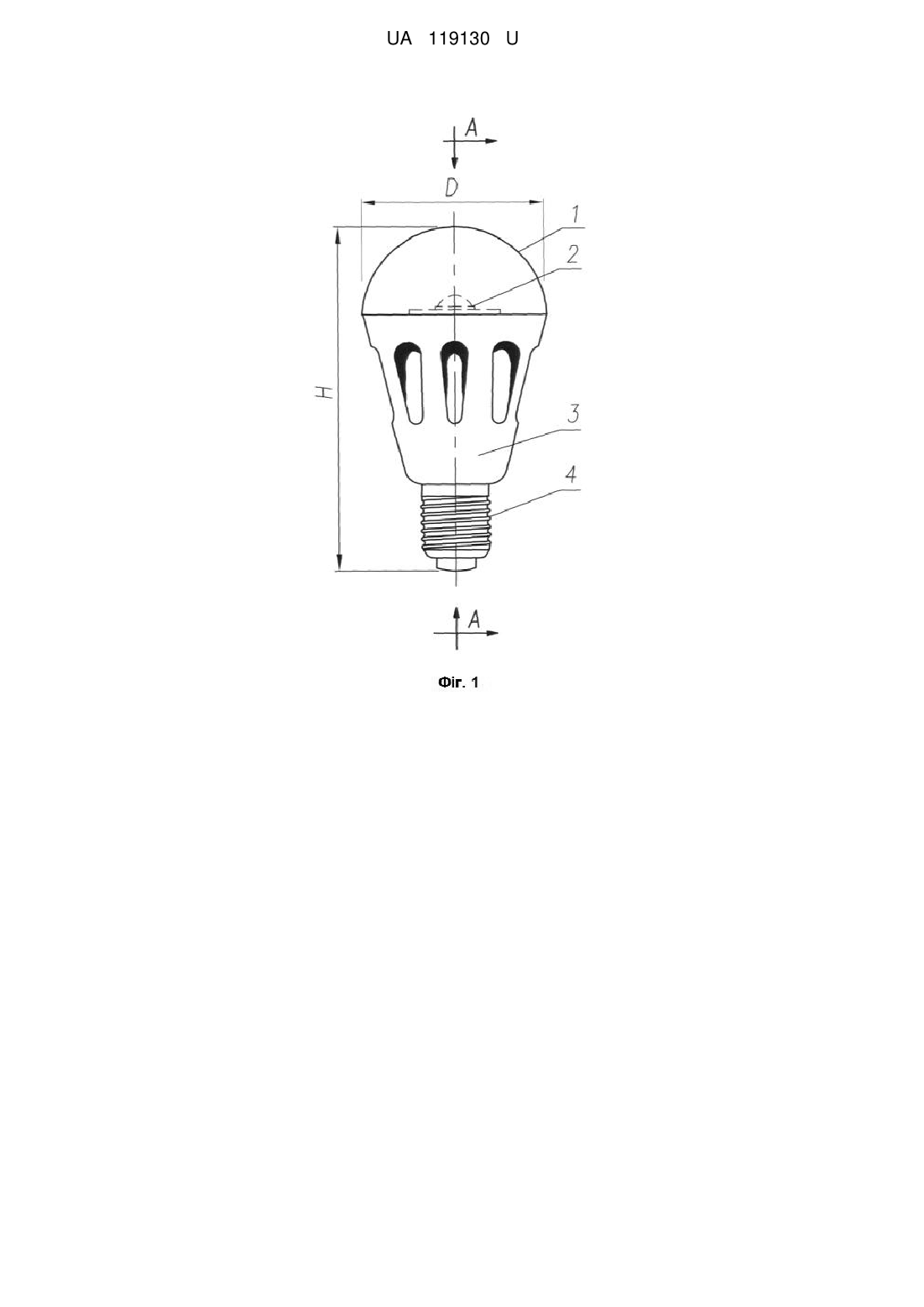

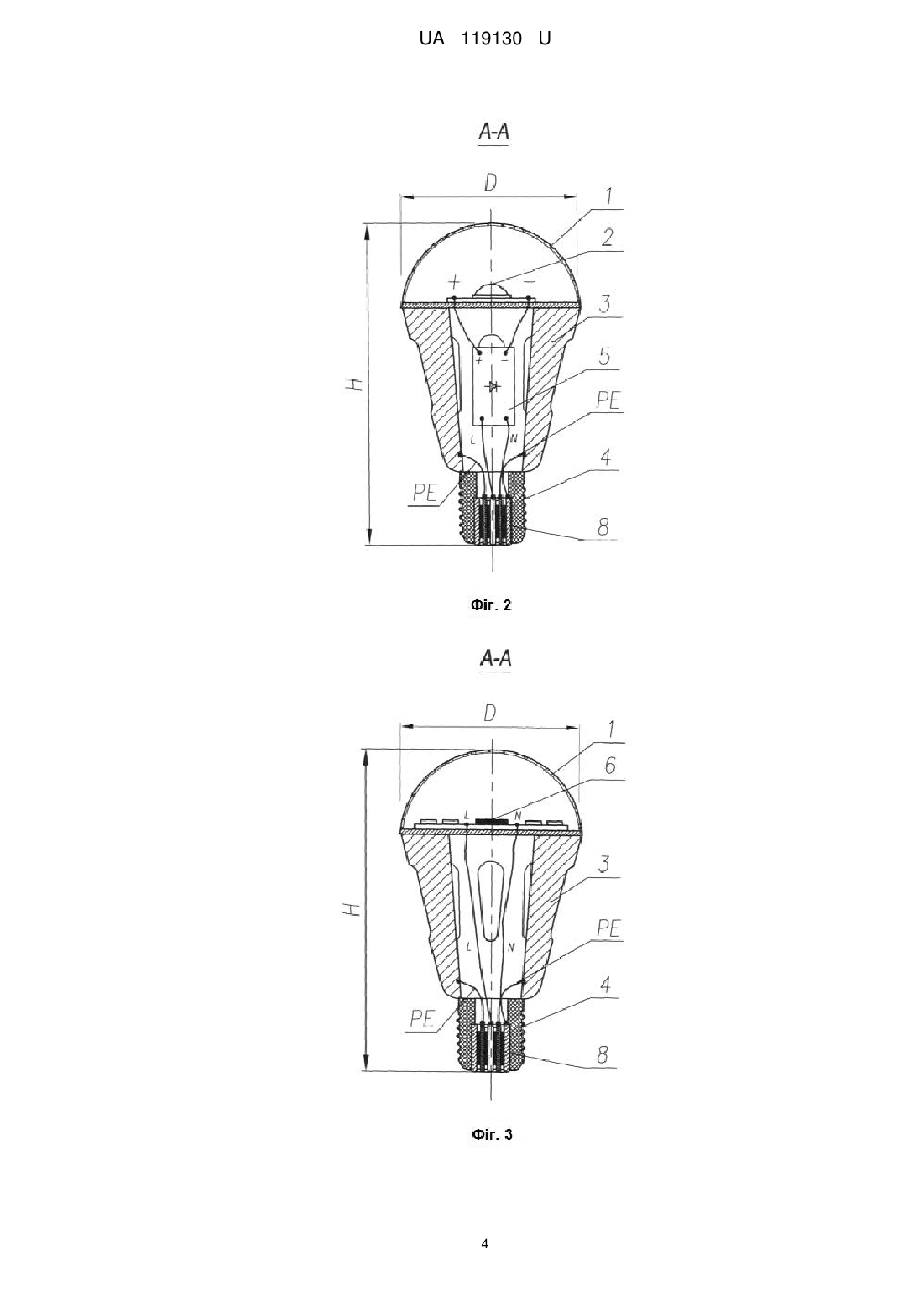

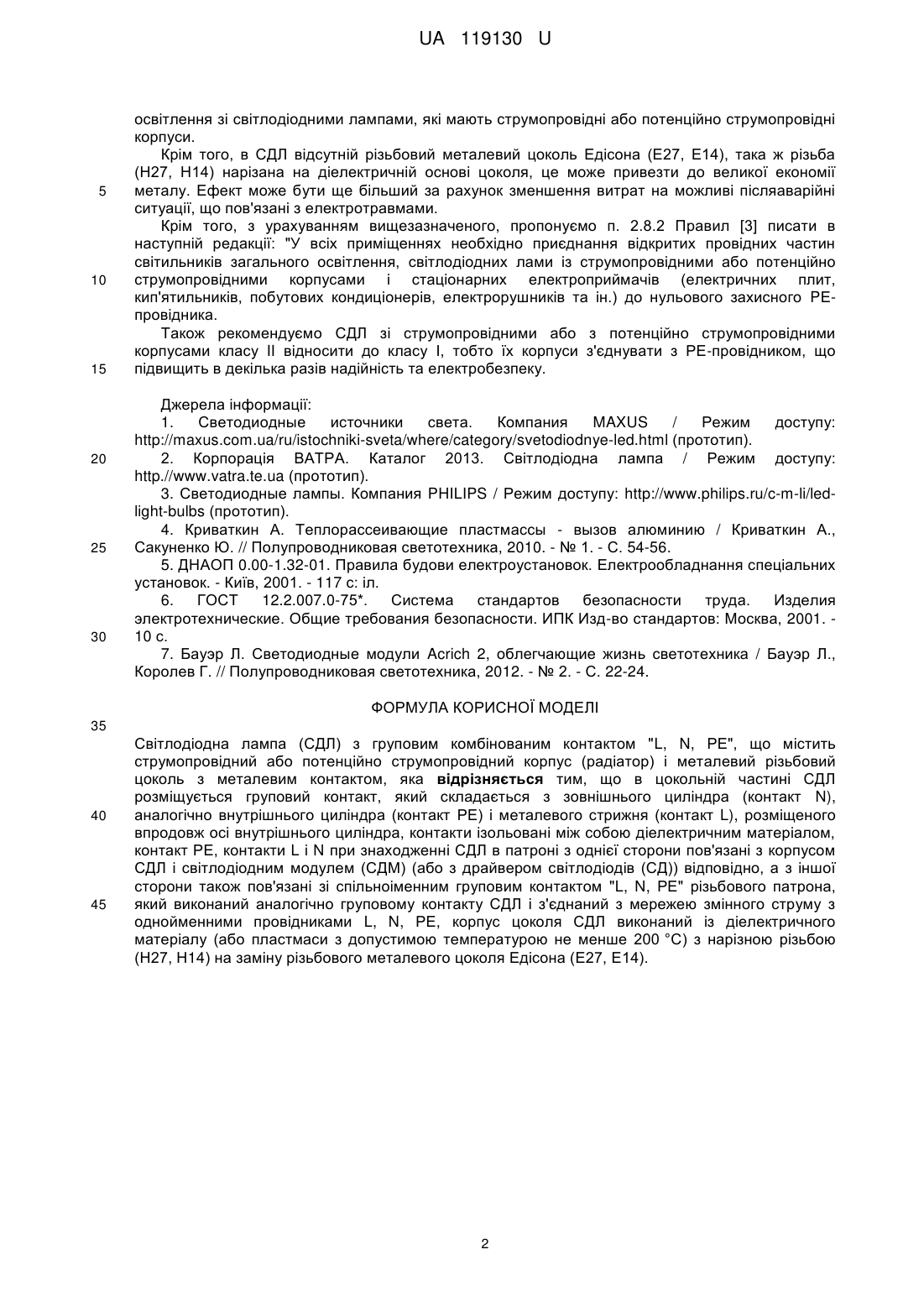

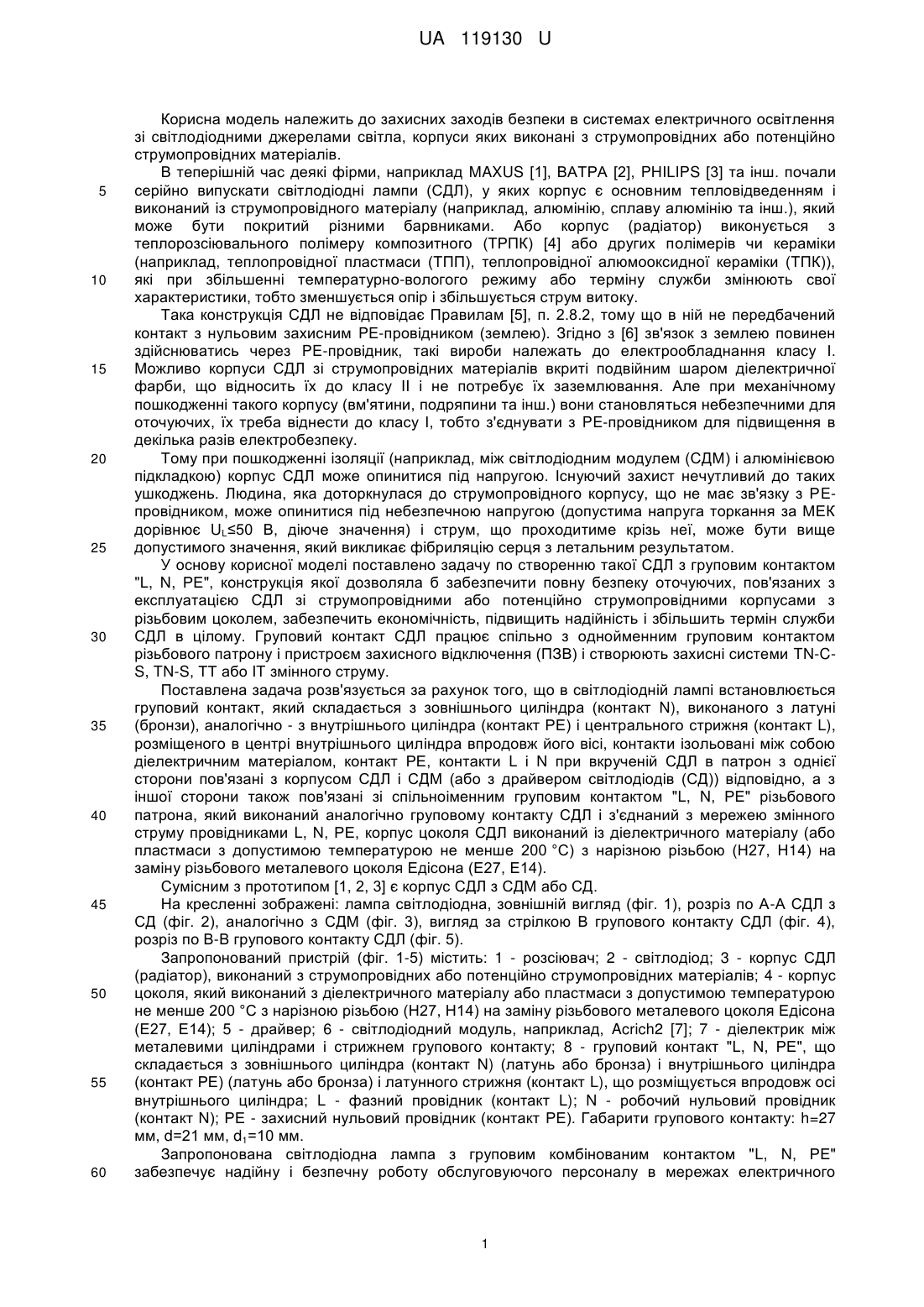

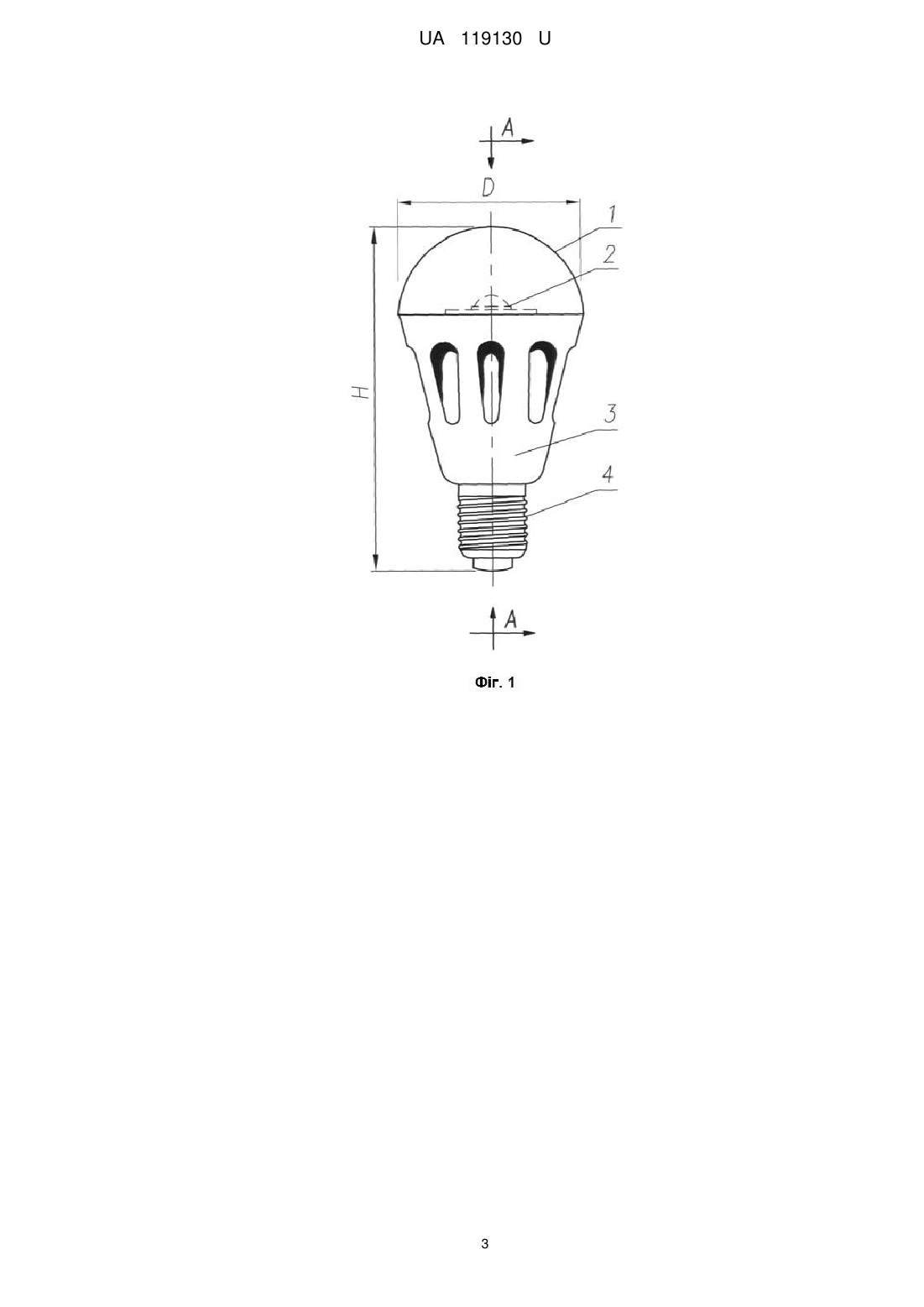

Реферат: Світлодіодна лампа (СДЛ) з груповим комбінованим контактом "L, N, РЕ" містить струмопровідний або потенційно струмопровідний корпус (радіатор) і металевий різьбовий цоколь з металевим контактом. При цьому в цокольній частині СДЛ розміщується груповий контакт, який складається з зовнішнього циліндра (контакт N), аналогічно внутрішнього циліндра (контакт РЕ) і металевого стрижня (контакт L), розміщеного впродовж осі внутрішнього циліндра, контакти ізольовані між собою діелектричним матеріалом, контакт РЕ, контакти L і N при знаходженні СДЛ в патроні з однієї сторони пов'язані з корпусом СДЛ і світлодіодним модулем (СДМ) (або з драйвером світлодіодів (СД)) відповідно, а з іншої сторони також пов'язані зі спільноіменним груповим контактом "L, N, РЕ" різьбового патрона, який виконаний аналогічно груповому контакту СДЛ і з'єднаний з мережею змінного струму з однойменними провідниками L, N, РЕ, корпус цоколя СДЛ виконаний із діелектричного матеріалу (або пластмаси з допустимою температурою не менше 200 °C) з нарізною різьбою (Н27, Н14) на заміну різьбового металевого цоколя Едісона (Е27, Е14). UA 119130 U (54) СВІТЛОДІОДНА ЛАМПА З ГРУПОВИМ КОМБІНОВАНИМ КОНТАКТОМ "L, N, PE" UA 119130 U UA 119130 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до захисних заходів безпеки в системах електричного освітлення зі світлодіодними джерелами світла, корпуси яких виконані з струмопровідних або потенційно струмопровідних матеріалів. В теперішній час деякі фірми, наприклад MAXUS [1], ВАТРА [2], PHILIPS [3] та інш. почали серійно випускати світлодіодні лампи (СДЛ), у яких корпус є основним тепловідведенням і виконаний із струмопровідного матеріалу (наприклад, алюмінію, сплаву алюмінію та інш.), який може бути покритий різними барвниками. Або корпус (радіатор) виконується з теплорозсіювального полімеру композитного (ТРПК) [4] або других полімерів чи кераміки (наприклад, теплопровідної пластмаси (ТПП), теплопровідної алюмооксидної кераміки (ТПК)), які при збільшенні температурно-вологого режиму або терміну служби змінюють свої характеристики, тобто зменшується опір і збільшується струм витоку. Така конструкція СДЛ не відповідає Правилам [5], п. 2.8.2, тому що в ній не передбачений контакт з нульовим захисним PE-провідником (землею). Згідно з [6] зв'язок з землею повинен здійснюватись через PE-провідник, такі вироби належать до електрообладнання класу І. Можливо корпуси СДЛ зі струмопровідних матеріалів вкриті подвійним шаром діелектричної фарби, що відносить їх до класу II і не потребує їх заземлювання. Але при механічному пошкодженні такого корпусу (вм'ятини, подряпини та інш.) вони становляться небезпечними для оточуючих, їх треба віднести до класу І, тобто з'єднувати з PE-провідником для підвищення в декілька разів електробезпеку. Тому при пошкодженні ізоляції (наприклад, між світлодіодним модулем (СДМ) і алюмінієвою підкладкою) корпус СДЛ може опинитися під напругою. Існуючий захист нечутливий до таких ушкоджень. Людина, яка доторкнулася до струмопровідного корпусу, що не має зв'язку з РEпровідником, може опинитися під небезпечною напругою (допустима напруга торкання за МЕК дорівнює UL≤50 В, діюче значення) і струм, що проходитиме крізь неї, може бути вище допустимого значення, який викликає фібриляцію серця з летальним результатом. У основу корисної моделі поставлено задачу по створенню такої СДЛ з груповим контактом "L, N, РЕ", конструкція якої дозволяла б забезпечити повну безпеку оточуючих, пов'язаних з експлуатацією СДЛ зі струмопровідними або потенційно струмопровідними корпусами з різьбовим цоколем, забезпечить економічність, підвищить надійність і збільшить термін служби СДЛ в цілому. Груповий контакт СДЛ працює спільно з однойменним груповим контактом різьбового патрону і пристроєм захисного відключення (ПЗВ) і створюють захисні системи TN-CS, TN-S, ТТ або IT змінного струму. Поставлена задача розв'язується за рахунок того, що в світлодіодній лампі встановлюється груповий контакт, який складається з зовнішнього циліндра (контакт N), виконаного з латуні (бронзи), аналогічно - з внутрішнього циліндра (контакт РЕ) і центрального стрижня (контакт L), розміщеного в центрі внутрішнього циліндра впродовж його вісі, контакти ізольовані між собою діелектричним матеріалом, контакт РЕ, контакти L і N при вкрученій СДЛ в патрон з однієї сторони пов'язані з корпусом СДЛ і СДМ (або з драйвером світлодіодів (СД)) відповідно, а з іншої сторони також пов'язані зі спільноіменним груповим контактом "L, N, РЕ" різьбового патрона, який виконаний аналогічно груповому контакту СДЛ і з'єднаний з мережею змінного струму провідниками L, N, РЕ, корпус цоколя СДЛ виконаний із діелектричного матеріалу (або пластмаси з допустимою температурою не менше 200 °C) з нарізною різьбою (Н27, Н14) на заміну різьбового металевого цоколя Едісона (Е27, Е14). Сумісним з прототипом [1, 2, 3] є корпус СДЛ з СДМ або СД. На кресленні зображені: лампа світлодіодна, зовнішній вигляд (фіг. 1), розріз по А-А СДЛ з СД (фіг. 2), аналогічно з СДМ (фіг. 3), вигляд за стрілкою В групового контакту СДЛ (фіг. 4), розріз по В-В групового контакту СДЛ (фіг. 5). Запропонований пристрій (фіг. 1-5) містить: 1 - розсіювач; 2 - світлодіод; 3 - корпус СДЛ (радіатор), виконаний з струмопровідних або потенційно струмопровідних матеріалів; 4 - корпус цоколя, який виконаний з діелектричного матеріалу або пластмаси з допустимою температурою не менше 200 °C з нарізною різьбою (Н27, Н14) на заміну різьбового металевого цоколя Едісона (Е27, Е14); 5 - драйвер; 6 - світлодіодний модуль, наприклад, Acrich2 [7]; 7 - діелектрик між металевими циліндрами і стрижнем групового контакту; 8 - груповий контакт "L, N, РЕ", що складається з зовнішнього циліндра (контакт N) (латунь або бронза) і внутрішнього циліндра (контакт РЕ) (латунь або бронза) і латунного стрижня (контакт L), що розміщується впродовж осі внутрішнього циліндра; L - фазний провідник (контакт L); N - робочий нульовий провідник (контакт N); РЕ - захисний нульовий провідник (контакт РЕ). Габарити групового контакту: h=27 мм, d=21 мм, d1=10 мм. Запропонована світлодіодна лампа з груповим комбінованим контактом "L, N, РЕ" забезпечує надійну і безпечну роботу обслуговуючого персоналу в мережах електричного 1 UA 119130 U 5 10 15 20 25 30 освітлення зі світлодіодними лампами, які мають струмопровідні або потенційно струмопровідні корпуси. Крім того, в СДЛ відсутній різьбовий металевий цоколь Едісона (Е27, Е14), така ж різьба (Н27, Н14) нарізана на діелектричній основі цоколя, це може привезти до великої економії металу. Ефект може бути ще більший за рахунок зменшення витрат на можливі післяаварійні ситуації, що пов'язані з електротравмами. Крім того, з урахуванням вищезазначеного, пропонуємо п. 2.8.2 Правил [3] писати в наступній редакції: "У всіх приміщеннях необхідно приєднання відкритих провідних частин світильників загального освітлення, світлодіодних лами із струмопровідними або потенційно струмопровідними корпусами і стаціонарних електроприймачів (електричних плит, кип'ятильників, побутових кондиціонерів, електрорушників та ін.) до нульового захисного PЕпровідника. Також рекомендуємо СДЛ зі струмопровідними або з потенційно струмопровідними корпусами класу II відносити до класу І, тобто їх корпуси з'єднувати з РЕ-провідником, що підвищить в декілька разів надійність та електробезпеку. Джерела інформації: 1. Светодиодные источники света. Компания MAXUS / Режим доступу: http://maxus.com.ua/ru/istochniki-sveta/where/category/svetodiodnye-led.html (прототип). 2. Корпорація ВАТРА. Каталог 2013. Світлодіодна лампа / Режим доступу: http.//www.vatra.te.ua (прототип). 3. Светодиодные лампы. Компания PHILIPS / Режим доступу: http://www.philips.ru/c-m-li/ledlight-bulbs (прототип). 4. Криваткин А. Теплорассеивающие пластмассы - вызов алюминию / Криваткин А., Сакуненко Ю. // Полупроводниковая светотехника, 2010. - № 1. - С. 54-56. 5. ДНАОП 0.00-1.32-01. Правила будови електроустановок. Електрообладнання спеціальних установок. - Київ, 2001. - 117 с: іл. 6. ГОСТ 12.2.007.0-75*. Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности. ИПК Изд-во стандартов: Москва, 2001. 10 с. 7. Бауэр Л. Светодиодные модули Acrich 2, облегчающие жизнь светотехника / Бауэр Л., Королев Г. // Полупроводниковая светотехника, 2012. - № 2. - С. 22-24. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 Світлодіодна лампа (СДЛ) з груповим комбінованим контактом "L, N, РЕ", що містить струмопровідний або потенційно струмопровідний корпус (радіатор) і металевий різьбовий цоколь з металевим контактом, яка відрізняється тим, що в цокольній частині СДЛ розміщується груповий контакт, який складається з зовнішнього циліндра (контакт N), аналогічно внутрішнього циліндра (контакт РЕ) і металевого стрижня (контакт L), розміщеного впродовж осі внутрішнього циліндра, контакти ізольовані між собою діелектричним матеріалом, контакт РЕ, контакти L і N при знаходженні СДЛ в патроні з однієї сторони пов'язані з корпусом СДЛ і світлодіодним модулем (СДМ) (або з драйвером світлодіодів (СД)) відповідно, а з іншої сторони також пов'язані зі спільноіменним груповим контактом "L, N, РЕ" різьбового патрона, який виконаний аналогічно груповому контакту СДЛ і з'єднаний з мережею змінного струму з однойменними провідниками L, N, РЕ, корпус цоколя СДЛ виконаний із діелектричного матеріалу (або пластмаси з допустимою температурою не менше 200 °C) з нарізною різьбою (Н27, Н14) на заміну різьбового металевого цоколя Едісона (Е27, Е14). 2 UA 119130 U 3 UA 119130 U 4 UA 119130 U Комп’ютерна верстка О. Гергіль Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
