Пристрій для магнітної обробки сільськогосподарської продукції

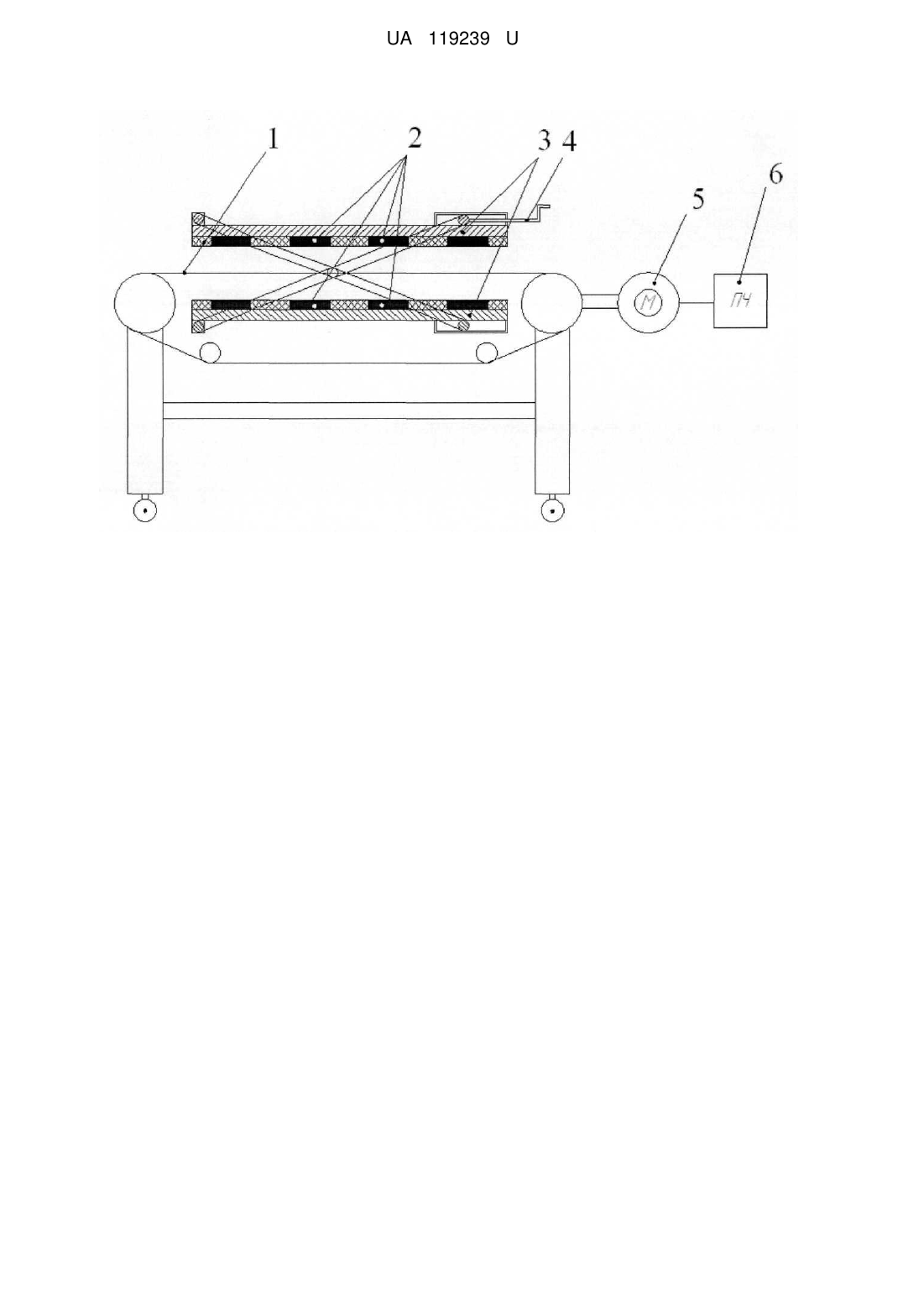

Реферат: Пристрій для магнітної обробки сільськогосподарської продукції містить завантажувальний транспортер, над яким встановлено два паралельно розташовані магнітопроводи. Магнітопроводи складаються із прямокутних пластин, на яких закріплені постійні магніти, на рівновіддаленій відстані один від одного. Проміжки між постійними магнітами заповнені текстолітом. Регулятор магнітної індукції встановлено на верхньому магнітопроводі. Регулятор змінює відстань між паралельно встановленими магнітопроводами. Пристрій містить перетворювач частоти для зміни швидкості руху транспортерної стрічки. UA 119239 U (12) UA 119239 U UA 119239 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі сільського господарства, зокрема до рослинництва, а саме до пристроїв для магнітної обробки сільськогосподарської продукції. Відомим аналогом є аналог [Использование градиентного магнитного поля в картофелеводстве (Информационное сообщение АгроНИИТЭИИТО, № 65, 1990)], що містить завантажувальний транспортер, на якому закріплений кронштейн зі стопорним пальцем та кріпильними болтами, до якого прикріплено коромисло, що утримує шість модулів, кожен з яких складається з парної касети з постійними магнітами. Недоліком аналога є недосконала конструкція магнітної системи з відсутнім магнітопроводом з феромагнітних елементів, внаслідок чого необхідно збільшувати об'єм постійних магнітів або використовувати постійні магніти з великою коерцитивною силою для досягнення потрібного значення магнітної індукції в області омагнічування рослин, значне розсіювання магнітного потоку, недостатня величина магнітної індукції в області магнітної обробки насіння і відсутність можливості регулювання магнітної індукції та швидкості руху транспортерної стрічки. Найближчим аналогом до корисної моделі є пристрій [Патент № 72763, опубл. 27.08.2012 р., бюл. № 16], що містить завантажувальний транспортер, над яким встановлено два паралельно розташовані магнітопроводи, що складаються із прямокутних пластин, на яких закріплені постійні магніти, на рівновіддаленій відстані один від одного, а проміжки між постійними магнітами заповнені текстолітом. Недоліком найближчого аналога є неможливість регулювання енергетичної дози магнітної обробки, що занижує її ефективність. В основу корисної моделі поставлена задача, що дозволить створити пристрій з можливістю регулювання магнітної індукції та швидкості руху продукту через магнітне поле, які є основними діючими факторами при магнітній обробці сільськогосподарської продукції. Поставлена задача вирішується тим, що пристрій для магнітної обробки сільськогосподарської продукції, що містить завантажувальний транспортер, над яким встановлено два паралельно розташовані магнітопроводи, що складаються із прямокутних пластин, на яких закріплені постійні магніти, на рівновіддаленій відстані один від одного, а проміжки між постійними магнітами заповнені текстолітом, згідно з корисною моделлю, регулятор магнітної індукції встановлено на верхньому магнітопроводі, який змінює відстань між паралельно встановленими магнітопроводами, та містить перетворювач частоти для зміни швидкості руху транспортерної стрічки. Корисна модель пояснюється кресленням, де показано загальний вигляд пристрою для обробки сільськогосподарської продукції в магнітному полі. Пристрій для магнітної обробки містить паралельно розташовані магнітопроводи 3, відстань між якими змінюється регулятором магнітної індукції 4, та асинхронний електропривод стрічкового транспортера 5 з перетворювачем частоти 6. Корисна модель працює наступним чином. Сільськогосподарська продукція, яка завантажується транспортером 1, проходить через повітряний проміжок, утворений між паралельно встановленими магнітопроводами 3, на яких встановлені постійні магніти 2 зі змінною полярністю. Внаслідок впливу на сільськогосподарську продукцію магнітного поля відбувається її обробка, що підвищує її якість та біологічну активність. Змінюючи відстань між магнітопроводами 3 за допомогою регулятора магнітної індукції 4, встановлюється необхідна величина магнітної індукції. Необхідна швидкість руху продукції в магнітному полі забезпечується перетворювачем частоти 6. Корисна модель дозволяє забезпечити оптимальний режим магнітної обробки сільськогосподарської продукції та дозволить підвищити її врожайність і якість, зменшити захворюваність рослин та збільшити термін зберігання за рахунок обробки в магнітному полі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Пристрій для магнітної обробки сільськогосподарської продукції, що містить завантажувальний транспортер, над яким встановлено два паралельно розташовані магнітопроводи, що складаються із прямокутних пластин, на яких закріплені постійні магніти, на рівновіддаленій відстані один від одного, а проміжки між постійними магнітами заповнені текстолітом, який відрізняється тим, що регулятор магнітної індукції встановлено на верхньому магнітопроводі, який змінює відстань між паралельно встановленими магнітопроводами, та містить перетворювач частоти для зміни швидкості руху транспортерної стрічки. 1 UA 119239 U Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
