Дискретний датчик тиску

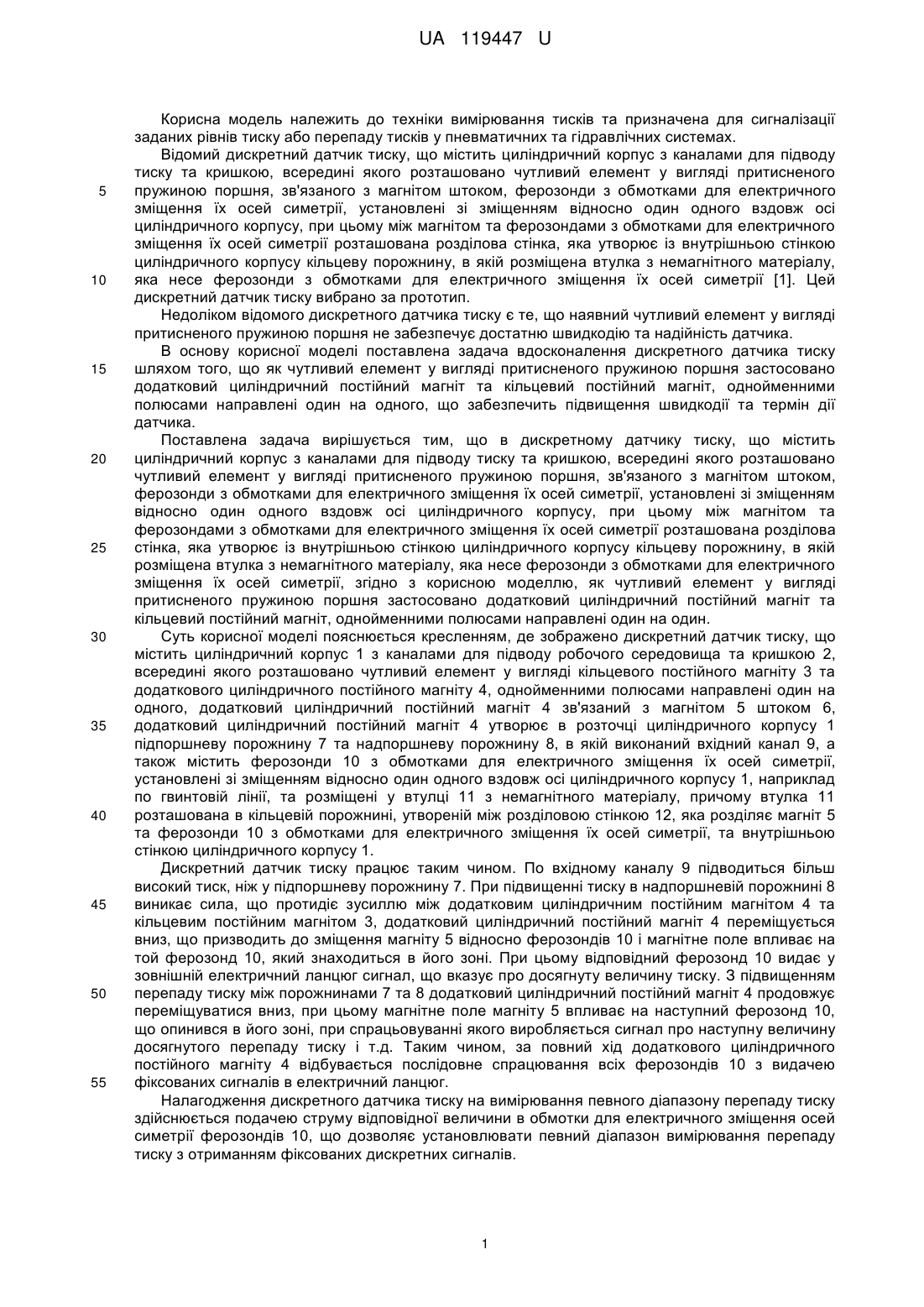

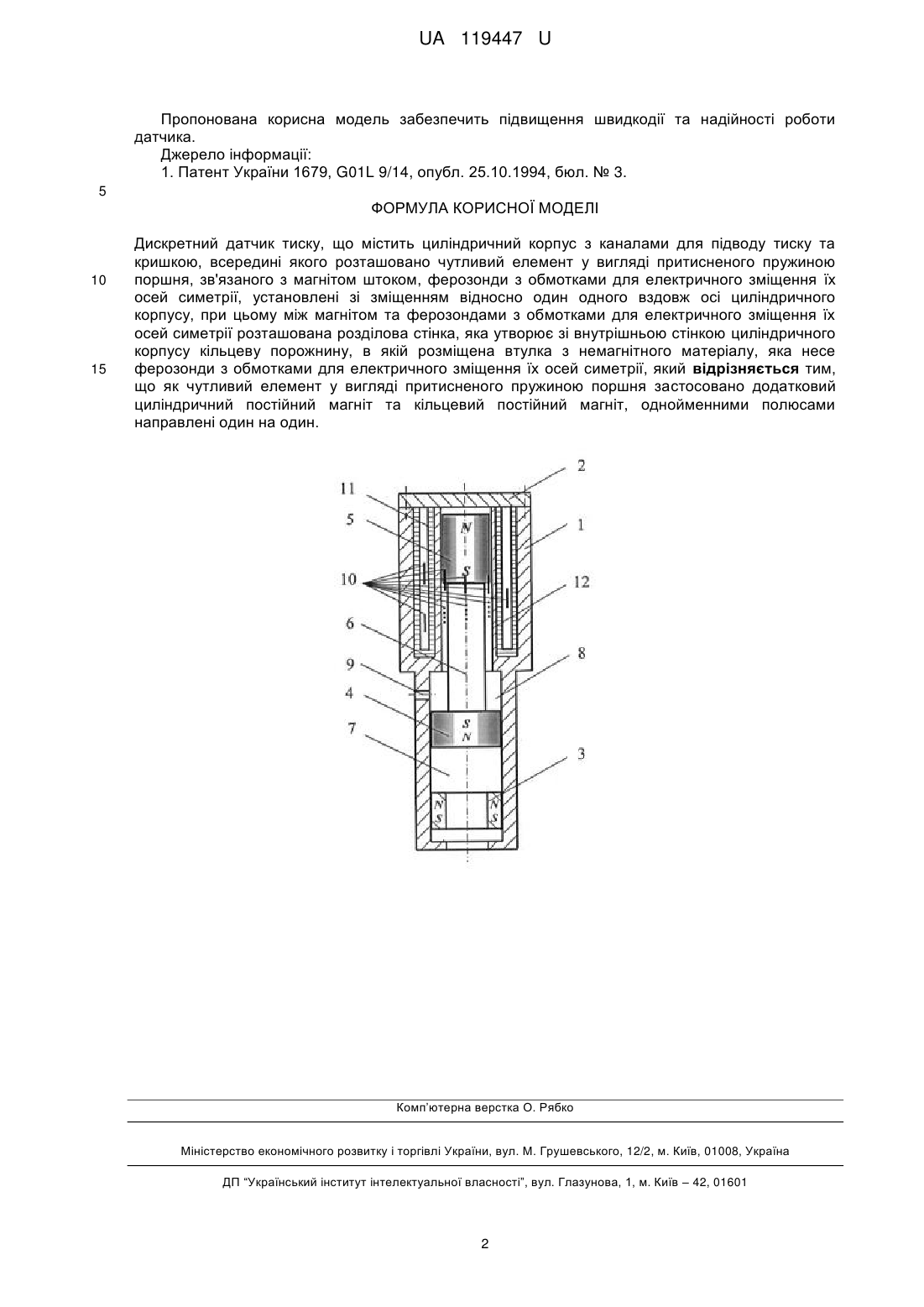

Реферат: Дискретний датчик тиску містить циліндричний корпус з каналами для підводу тиску та кришкою, всередині якого розташовано чутливий елемент у вигляді притисненого пружиною поршня, зв'язаного з магнітом штоком, ферозонди з обмотками для електричного зміщення їх осей симетрії, установлені зі зміщенням відносно один одного вздовж осі циліндричного корпусу. Між магнітом та ферозондами з обмотками для електричного зміщення їх осей симетрії розташована розділова стінка, яка утворює зі внутрішньою стінкою циліндричного корпусу кільцеву порожнину, в якій розміщена втулка з немагнітного матеріалу, яка несе ферозонди з обмотками для електричного зміщення їх осей симетрії. Як чутливий елемент у вигляді притисненого пружиною поршня застосовано додатковий циліндричний постійний магніт та кільцевий постійний магніт, однойменними полюсами направлені один на один. UA 119447 U (54) ДИСКРЕТНИЙ ДАТЧИК ТИСКУ UA 119447 U UA 119447 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до техніки вимірювання тисків та призначена для сигналізації заданих рівнів тиску або перепаду тисків у пневматичних та гідравлічних системах. Відомий дискретний датчик тиску, що містить циліндричний корпус з каналами для підводу тиску та кришкою, всередині якого розташовано чутливий елемент у вигляді притисненого пружиною поршня, зв'язаного з магнітом штоком, ферозонди з обмотками для електричного зміщення їх осей симетрії, установлені зі зміщенням відносно один одного вздовж осі циліндричного корпусу, при цьому між магнітом та ферозондами з обмотками для електричного зміщення їх осей симетрії розташована розділова стінка, яка утворює із внутрішньою стінкою циліндричного корпусу кільцеву порожнину, в якій розміщена втулка з немагнітного матеріалу, яка несе ферозонди з обмотками для електричного зміщення їх осей симетрії [1]. Цей дискретний датчик тиску вибрано за прототип. Недоліком відомого дискретного датчика тиску є те, що наявний чутливий елемент у вигляді притисненого пружиною поршня не забезпечує достатню швидкодію та надійність датчика. В основу корисної моделі поставлена задача вдосконалення дискретного датчика тиску шляхом того, що як чутливий елемент у вигляді притисненого пружиною поршня застосовано додатковий циліндричний постійний магніт та кільцевий постійний магніт, однойменними полюсами направлені один на одного, що забезпечить підвищення швидкодії та термін дії датчика. Поставлена задача вирішується тим, що в дискретному датчику тиску, що містить циліндричний корпус з каналами для підводу тиску та кришкою, всередині якого розташовано чутливий елемент у вигляді притисненого пружиною поршня, зв'язаного з магнітом штоком, ферозонди з обмотками для електричного зміщення їх осей симетрії, установлені зі зміщенням відносно один одного вздовж осі циліндричного корпусу, при цьому між магнітом та ферозондами з обмотками для електричного зміщення їх осей симетрії розташована розділова стінка, яка утворює із внутрішньою стінкою циліндричного корпусу кільцеву порожнину, в якій розміщена втулка з немагнітного матеріалу, яка несе ферозонди з обмотками для електричного зміщення їх осей симетрії, згідно з корисною моделлю, як чутливий елемент у вигляді притисненого пружиною поршня застосовано додатковий циліндричний постійний магніт та кільцевий постійний магніт, однойменними полюсами направлені один на один. Суть корисної моделі пояснюється кресленням, де зображено дискретний датчик тиску, що містить циліндричний корпус 1 з каналами для підводу робочого середовища та кришкою 2, всередині якого розташовано чутливий елемент у вигляді кільцевого постійного магніту 3 та додаткового циліндричного постійного магніту 4, однойменними полюсами направлені один на одного, додатковий циліндричний постійний магніт 4 зв'язаний з магнітом 5 штоком 6, додатковий циліндричний постійний магніт 4 утворює в розточці циліндричного корпусу 1 підпоршневу порожнину 7 та надпоршневу порожнину 8, в якій виконаний вхідний канал 9, а також містить ферозонди 10 з обмотками для електричного зміщення їх осей симетрії, установлені зі зміщенням відносно один одного вздовж осі циліндричного корпусу 1, наприклад по гвинтовій лінії, та розміщені у втулці 11 з немагнітного матеріалу, причому втулка 11 розташована в кільцевій порожнині, утвореній між розділовою стінкою 12, яка розділяє магніт 5 та ферозонди 10 з обмотками для електричного зміщення їх осей симетрії, та внутрішньою стінкою циліндричного корпусу 1. Дискретний датчик тиску працює таким чином. По вхідному каналу 9 підводиться більш високий тиск, ніж у підпоршневу порожнину 7. При підвищенні тиску в надпоршневій порожнині 8 виникає сила, що протидіє зусиллю між додатковим циліндричним постійним магнітом 4 та кільцевим постійним магнітом 3, додатковий циліндричний постійний магніт 4 переміщується вниз, що призводить до зміщення магніту 5 відносно ферозондів 10 і магнітне поле впливає на той ферозонд 10, який знаходиться в його зоні. При цьому відповідний ферозонд 10 видає у зовнішній електричний ланцюг сигнал, що вказує про досягнуту величину тиску. З підвищенням перепаду тиску між порожнинами 7 та 8 додатковий циліндричний постійний магніт 4 продовжує переміщуватися вниз, при цьому магнітне поле магніту 5 впливає на наступний ферозонд 10, що опинився в його зоні, при спрацьовуванні якого виробляється сигнал про наступну величину досягнутого перепаду тиску і т.д. Таким чином, за повний хід додаткового циліндричного постійного магніту 4 відбувається послідовне спрацювання всіх ферозондів 10 з видачею фіксованих сигналів в електричний ланцюг. Налагодження дискретного датчика тиску на вимірювання певного діапазону перепаду тиску здійснюється подачею струму відповідної величини в обмотки для електричного зміщення осей симетрії ферозондів 10, що дозволяє установлювати певний діапазон вимірювання перепаду тиску з отриманням фіксованих дискретних сигналів. 1 UA 119447 U Пропонована корисна модель забезпечить підвищення швидкодії та надійності роботи датчика. Джерело інформації: 1. Патент України 1679, G01L 9/14, опубл. 25.10.1994, бюл. № 3. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Дискретний датчик тиску, що містить циліндричний корпус з каналами для підводу тиску та кришкою, всередині якого розташовано чутливий елемент у вигляді притисненого пружиною поршня, зв'язаного з магнітом штоком, ферозонди з обмотками для електричного зміщення їх осей симетрії, установлені зі зміщенням відносно один одного вздовж осі циліндричного корпусу, при цьому між магнітом та ферозондами з обмотками для електричного зміщення їх осей симетрії розташована розділова стінка, яка утворює зі внутрішньою стінкою циліндричного корпусу кільцеву порожнину, в якій розміщена втулка з немагнітного матеріалу, яка несе ферозонди з обмотками для електричного зміщення їх осей симетрії, який відрізняється тим, що як чутливий елемент у вигляді притисненого пружиною поршня застосовано додатковий циліндричний постійний магніт та кільцевий постійний магніт, однойменними полюсами направлені один на один. Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
