Дисковий підгортач

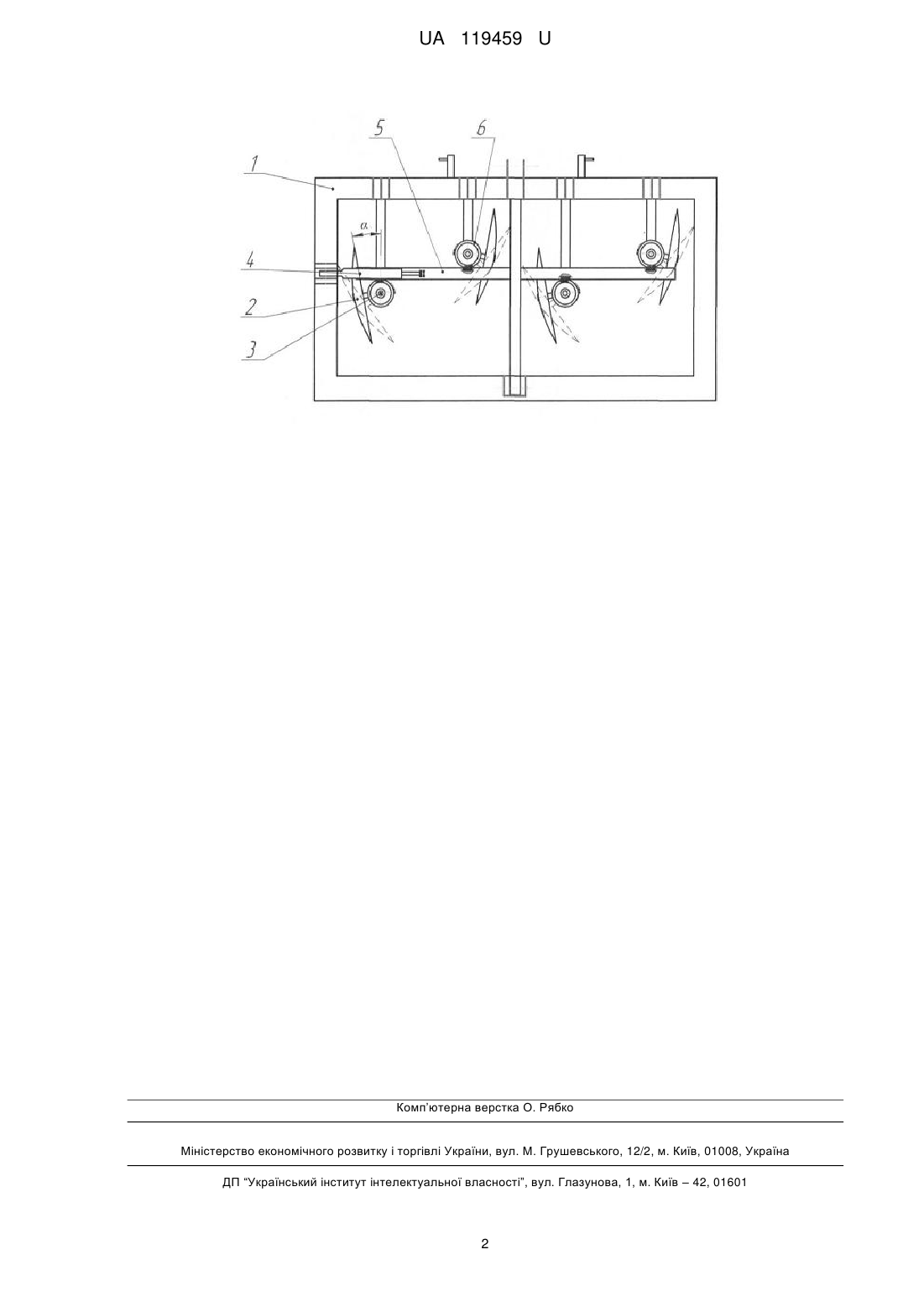

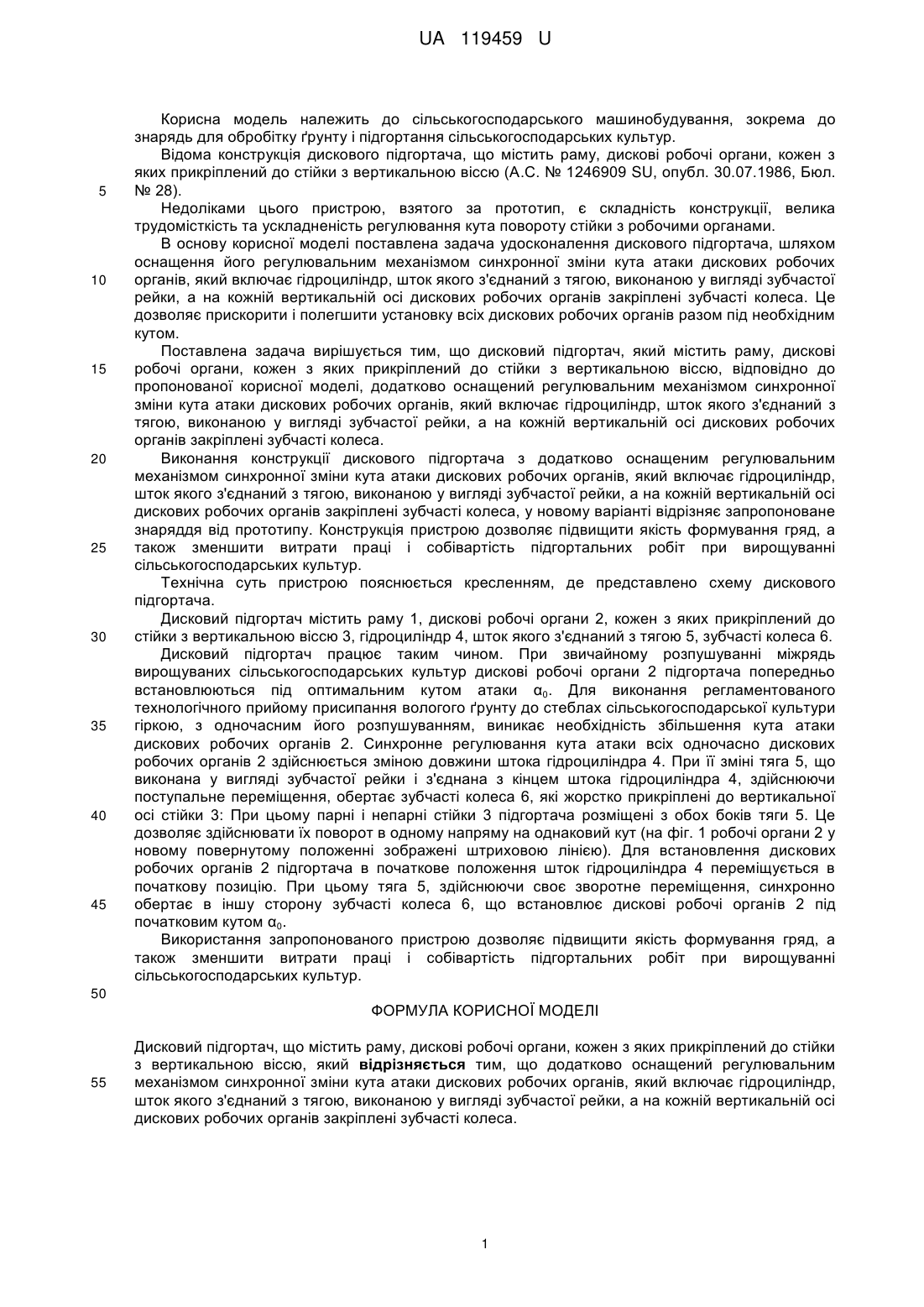

Реферат: Дисковий підгортальник містить раму, дискові робочі органи, кожен з яких прикріплений до стійки з вертикальною віссю. Додатково оснащений регулювальним механізмом синхронної зміни кута атаки дискових робочих органів, який включає гідроциліндр, шток якого з'єднаний з тягою, виконаною у вигляді зубчастої рейки. На кожній вертикальній осі дискових робочих органів закріплені зубчасті колеса. UA 119459 U (54) ДИСКОВИЙ ПІДГОРТАЧ UA 119459 U UA 119459 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до сільськогосподарського машинобудування, зокрема до знарядь для обробітку ґрунту і підгортання сільськогосподарських культур. Відома конструкція дискового підгортача, що містить раму, дискові робочі органи, кожен з яких прикріплений до стійки з вертикальною віссю (А.С. № 1246909 SU, опубл. 30.07.1986, Бюл. № 28). Недоліками цього пристрою, взятого за прототип, є складність конструкції, велика трудомісткість та ускладненість регулювання кута повороту стійки з робочими органами. В основу корисної моделі поставлена задача удосконалення дискового підгортача, шляхом оснащення його регулювальним механізмом синхронної зміни кута атаки дискових робочих органів, який включає гідроциліндр, шток якого з'єднаний з тягою, виконаною у вигляді зубчастої рейки, а на кожній вертикальній осі дискових робочих органів закріплені зубчасті колеса. Це дозволяє прискорити і полегшити установку всіх дискових робочих органів разом під необхідним кутом. Поставлена задача вирішується тим, що дисковий підгортач, який містить раму, дискові робочі органи, кожен з яких прикріплений до стійки з вертикальною віссю, відповідно до пропонованої корисної моделі, додатково оснащений регулювальним механізмом синхронної зміни кута атаки дискових робочих органів, який включає гідроциліндр, шток якого з'єднаний з тягою, виконаною у вигляді зубчастої рейки, а на кожній вертикальній осі дискових робочих органів закріплені зубчасті колеса. Виконання конструкції дискового підгортача з додатково оснащеним регулювальним механізмом синхронної зміни кута атаки дискових робочих органів, який включає гідроциліндр, шток якого з'єднаний з тягою, виконаною у вигляді зубчастої рейки, а на кожній вертикальній осі дискових робочих органів закріплені зубчасті колеса, у новому варіанті відрізняє запропоноване знаряддя від прототипу. Конструкція пристрою дозволяє підвищити якість формування гряд, а також зменшити витрати праці і собівартість підгортальних робіт при вирощуванні сільськогосподарських культур. Технічна суть пристрою пояснюється кресленням, де представлено схему дискового підгортача. Дисковий підгортач містить раму 1, дискові робочі органи 2, кожен з яких прикріплений до стійки з вертикальною віссю 3, гідроциліндр 4, шток якого з'єднаний з тягою 5, зубчасті колеса 6. Дисковий підгортач працює таким чином. При звичайному розпушуванні міжрядь вирощуваних сільськогосподарських культур дискові робочі органи 2 підгортача попередньо встановлюються під оптимальним кутом атаки α0. Для виконання регламентованого технологічного прийому присипання вологого ґрунту до стеблах сільськогосподарської культури гіркою, з одночасним його розпушуванням, виникає необхідність збільшення кута атаки дискових робочих органів 2. Синхронне регулювання кута атаки всіх одночасно дискових робочих органів 2 здійснюється зміною довжини штока гідроциліндра 4. При її зміні тяга 5, що виконана у вигляді зубчастої рейки і з'єднана з кінцем штока гідроциліндра 4, здійснюючи поступальне переміщення, обертає зубчасті колеса 6, які жорстко прикріплені до вертикальної осі стійки 3: При цьому парні і непарні стійки 3 підгортача розміщені з обох боків тяги 5. Це дозволяє здійснювати їх поворот в одному напряму на однаковий кут (на фіг. 1 робочі органи 2 у новому повернутому положенні зображені штриховою лінією). Для встановлення дискових робочих органів 2 підгортача в початкове положення шток гідроциліндра 4 переміщується в початкову позицію. При цьому тяга 5, здійснюючи своє зворотне переміщення, синхронно обертає в іншу сторону зубчасті колеса 6, що встановлює дискові робочі органів 2 під початковим кутом α0. Використання запропонованого пристрою дозволяє підвищити якість формування гряд, а також зменшити витрати праці і собівартість підгортальних робіт при вирощуванні сільськогосподарських культур. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Дисковий підгортач, що містить раму, дискові робочі органи, кожен з яких прикріплений до стійки з вертикальною віссю, який відрізняється тим, що додатково оснащений регулювальним механізмом синхронної зміни кута атаки дискових робочих органів, який включає гідроциліндр, шток якого з'єднаний з тягою, виконаною у вигляді зубчастої рейки, а на кожній вертикальній осі дискових робочих органів закріплені зубчасті колеса. 1 UA 119459 U Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
