Обертовий дисковий плуг

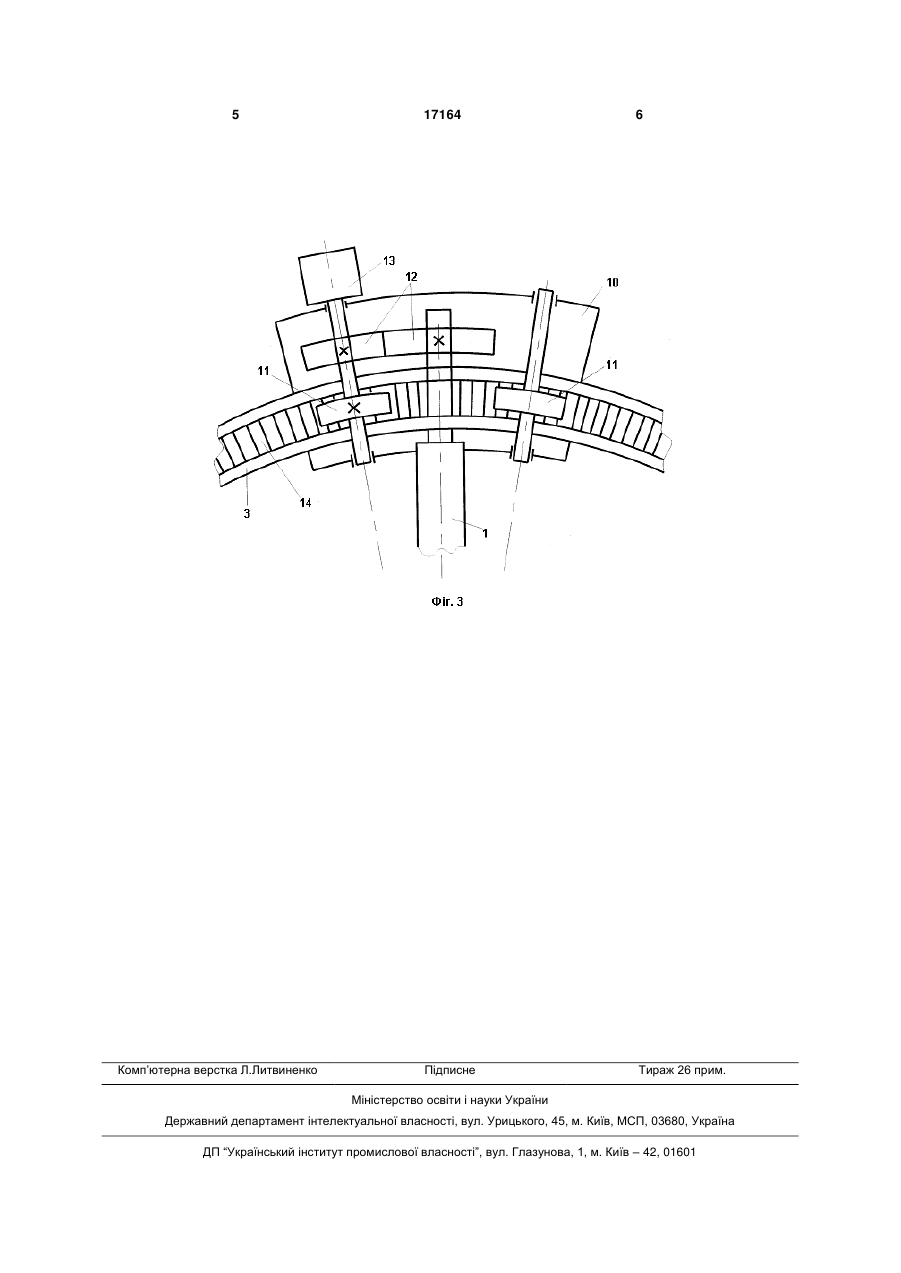

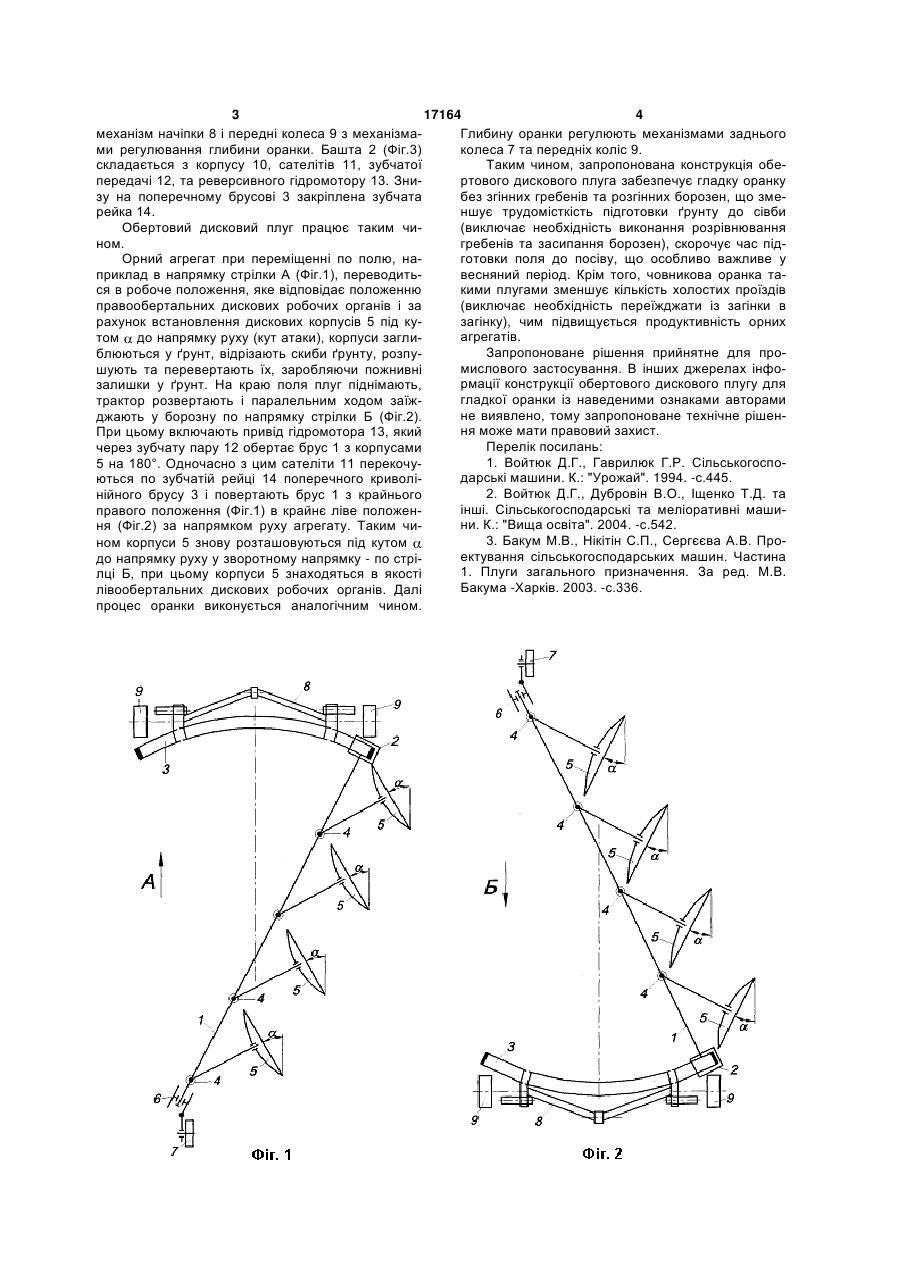

Обертовий дисковий плуг, який включає раму, встановлені на ній дискові корпуси, башту для 3 17164 4 механізм начіпки 8 і передні колеса 9 з механізмаГлибину оранки регулюють механізмами заднього ми регулювання глибини оранки. Башта 2 (Фіг.3) колеса 7 та передніх коліс 9. складається з корпусу 10, сателітів 11, зубчатої Таким чином, запропонована конструкція обепередачі 12, та реверсивного гідромотору 13. Зниртового дискового плуга забезпечує гладку оранку зу на поперечному брусові 3 закріплена зубчата без згінних гребенів та розгінних борозен, що змерейка 14. ншує трудомісткість підготовки ґрунту до сівби Обертовий дисковий плуг працює таким чи(виключає необхідність виконання розрівнювання ном. гребенів та засипання борозен), скорочує час підОрний агрегат при переміщенні по полю, наготовки поля до посіву, що особливо важливе у приклад в напрямку стрілки А (Фіг.1), переводитьвесняний період. Крім того, човникова оранка тася в робоче положення, яке відповідає положенню кими плугами зменшує кількість холостих проїздів правообертальних дискових робочих органів і за (виключає необхідність переїжджати із загінки в рахунок встановлення дискових корпусів 5 під кузагінку), чим підвищується продуктивність орних агрегатів. том до напрямку руху (кут атаки), корпуси заглиЗапропоноване рішення прийнятне для проблюються у ґрунт, відрізають скиби ґрунту, розпумислового застосування. В інших джерелах інфошують та перевертають їх, заробляючи пожнивні рмації конструкції обертового дискового плугу для залишки у ґрунт. На краю поля плуг піднімають, гладкої оранки із наведеними ознаками авторами трактор розвертають і паралельним ходом заїжне виявлено, тому запропоноване технічне рішенджають у борозну по напрямку стрілки Б (Фіг.2). ня може мати правовий захист. При цьому включають привід гідромотора 13, який Перелік посилань: через зубчату пару 12 обертає брус 1 з корпусами 1. Войтюк Д.Г., Гаврилюк Г.Р. Сільськогоспо5 на 180°. Одночасно з цим сателіти 11 перекочударські машини. К.: "Урожай". 1994. -с.445. ються по зубчатій рейці 14 поперечного криволі2. Войтюк Д.Г., Дубровін В.О., Іщенко Т.Д. та нійного брусу 3 і повертають брус 1 з крайнього інші. Сільськогосподарські та меліоративні машиправого положення (Фіг.1) в крайнє ліве положенни. К.: "Вища освіта". 2004. -с.542. ня (Фіг.2) за напрямком руху агрегату. Таким чи3. Бакум М.В., Нікітін С.П., Сергєєва А.В. Проном корпуси 5 знову розташовуються під кутом ектування сільськогосподарських машин. Частина до напрямку руху у зворотному напрямку - по стрі1. Плуги загального призначення. За ред. М.В. лці Б, при цьому корпуси 5 знаходяться в якості Бакума -Харків. 2003. -с.336. лівообертальних дискових робочих органів. Далі процес оранки виконується аналогічним чином. 5 Комп’ютерна верстка Л.Литвиненко 17164 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
