Інструмент хірургічний магнітний зі змінними насадками для видалення феромагнітних сторонніх тіл

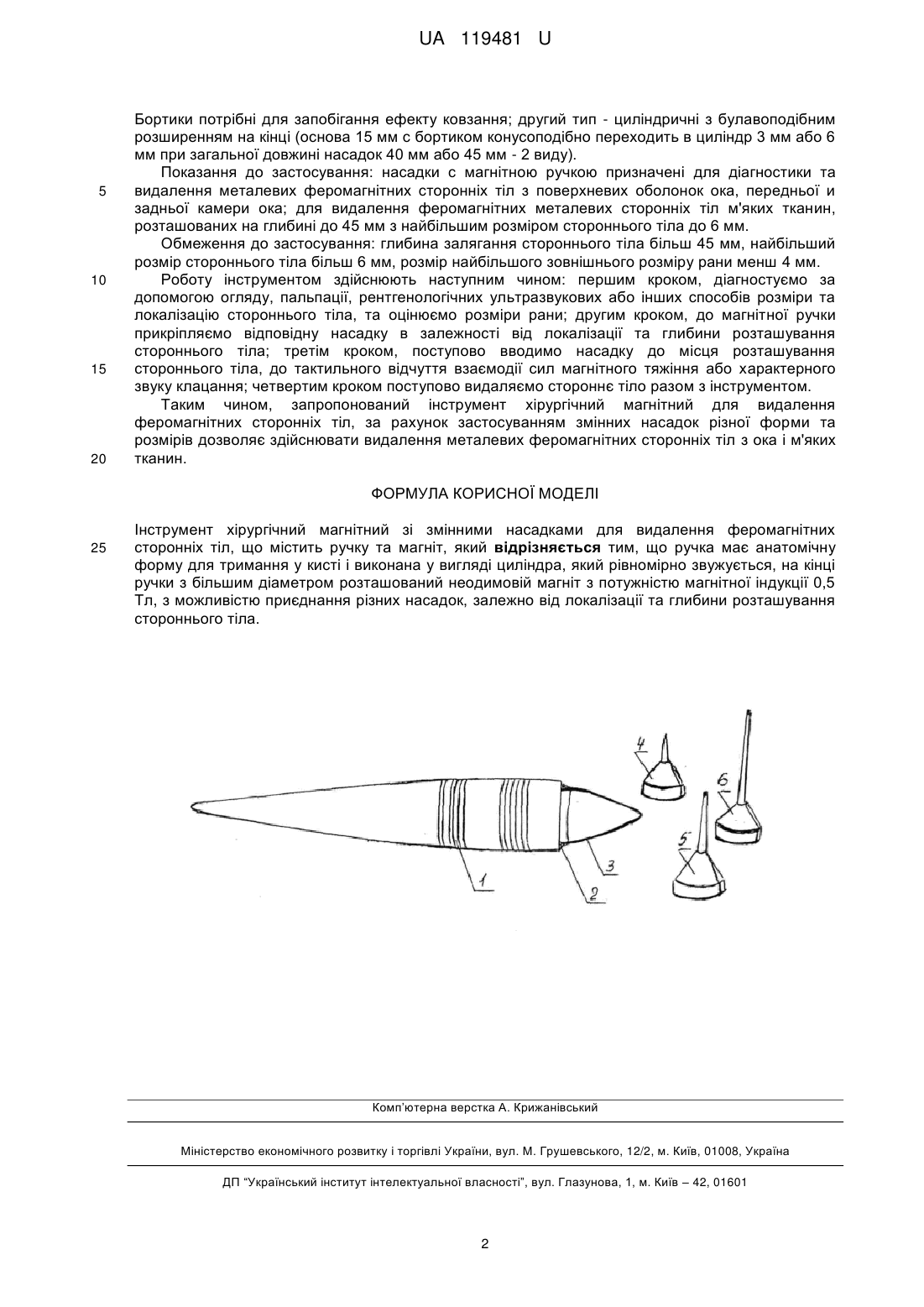

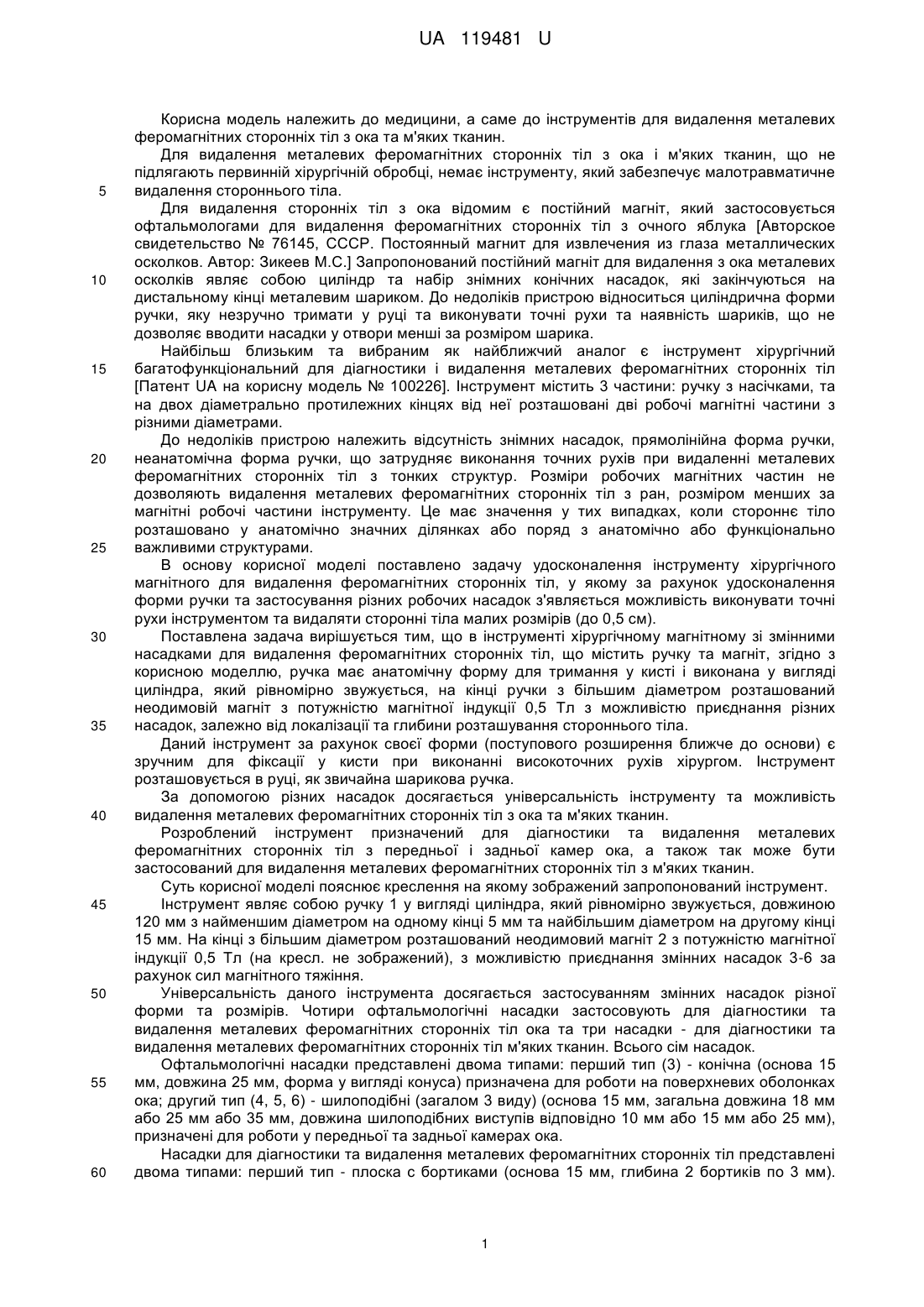

Реферат: Інструмент хірургічний магнітний зі змінними насадками для видалення феромагнітних сторонніх тіл містить ручку та магніт. Ручка має анатомічну форму для тримання у кисті і виконана у вигляді циліндра, який рівномірно звужується. На кінці ручки з більшим діаметром розташований неодимовій магніт з потужністю магнітної індукції 0,5 Тл, з можливістю приєднання різних насадок, залежно від локалізації та глибини розташування стороннього тіла. UA 119481 U (12) UA 119481 U UA 119481 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медицини, а саме до інструментів для видалення металевих феромагнітних сторонніх тіл з ока та м'яких тканин. Для видалення металевих феромагнітних сторонніх тіл з ока і м'яких тканин, що не підлягають первинній хірургічній обробці, немає інструменту, який забезпечує малотравматичне видалення стороннього тіла. Для видалення сторонніх тіл з ока відомим є постійний магніт, який застосовується офтальмологами для видалення феромагнітних сторонніх тіл з очного яблука [Авторское свидетельство № 76145, СССР. Постоянный магнит для извлечения из глаза металлических осколков. Автор: Зикеев М.С.] Запропонований постійний магніт для видалення з ока металевих осколків являє собою циліндр та набір знімних конічних насадок, які закінчуються на дистальному кінці металевим шариком. До недоліків пристрою відноситься циліндрична форми ручки, яку незручно тримати у руці та виконувати точні рухи та наявність шариків, що не дозволяє вводити насадки у отвори менші за розміром шарика. Найбільш близьким та вибраним як найближчий аналог є інструмент хірургічний багатофункціональний для діагностики і видалення металевих феромагнітних сторонніх тіл [Патент UA на корисну модель № 100226]. Інструмент містить 3 частини: ручку з насічками, та на двох діаметрально протилежних кінцях від неї розташовані дві робочі магнітні частини з різними діаметрами. До недоліків пристрою належить відсутність знімних насадок, прямолінійна форма ручки, неанатомічна форма ручки, що затрудняє виконання точних рухів при видаленні металевих феромагнітних сторонніх тіл з тонких структур. Розміри робочих магнітних частин не дозволяють видалення металевих феромагнітних сторонніх тіл з ран, розміром менших за магнітні робочі частини інструменту. Це має значення у тих випадках, коли стороннє тіло розташовано у анатомічно значних ділянках або поряд з анатомічно або функціонально важливими структурами. В основу корисної моделі поставлено задачу удосконалення інструменту хірургічного магнітного для видалення феромагнітних сторонніх тіл, у якому за рахунок удосконалення форми ручки та застосування різних робочих насадок з'являється можливість виконувати точні рухи інструментом та видаляти сторонні тіла малих розмірів (до 0,5 см). Поставлена задача вирішується тим, що в інструменті хірургічному магнітному зі змінними насадками для видалення феромагнітних сторонніх тіл, що містить ручку та магніт, згідно з корисною моделлю, ручка має анатомічну форму для тримання у кисті і виконана у вигляді циліндра, який рівномірно звужується, на кінці ручки з більшим діаметром розташований неодимовій магніт з потужністю магнітної індукції 0,5 Тл з можливістю приєднання різних насадок, залежно від локалізації та глибини розташування стороннього тіла. Даний інструмент за рахунок своєї форми (поступового розширення ближче до основи) є зручним для фіксації у кисти при виконанні високоточних рухів хірургом. Інструмент розташовується в руці, як звичайна шарикова ручка. За допомогою різних насадок досягається універсальність інструменту та можливість видалення металевих феромагнітних сторонніх тіл з ока та м'яких тканин. Розроблений інструмент призначений для діагностики та видалення металевих феромагнітних сторонніх тіл з передньої і задньої камер ока, а також так може бути застосований для видалення металевих феромагнітних сторонніх тіл з м'яких тканин. Суть корисної моделі пояснює креслення на якому зображений запропонований інструмент. Інструмент являє собою ручку 1 у вигляді циліндра, який рівномірно звужується, довжиною 120 мм з найменшим діаметром на одному кінці 5 мм та найбільшим діаметром на другому кінці 15 мм. На кінці з більшим діаметром розташований неодимовий магніт 2 з потужністю магнітної індукції 0,5 Тл (на кресл. не зображений), з можливістю приєднання змінних насадок 3-6 за рахунок сил магнітного тяжіння. Універсальність даного інструмента досягається застосуванням змінних насадок різної форми та розмірів. Чотири офтальмологічні насадки застосовують для діагностики та видалення металевих феромагнітних сторонніх тіл ока та три насадки - для діагностики та видалення металевих феромагнітних сторонніх тіл м'яких тканин. Всього сім насадок. Офтальмологічні насадки представлені двома типами: перший тип (3) - конічна (основа 15 мм, довжина 25 мм, форма у вигляді конуса) призначена для роботи на поверхневих оболонках ока; другий тип (4, 5, 6) - шилоподібні (загалом 3 виду) (основа 15 мм, загальна довжина 18 мм або 25 мм або 35 мм, довжина шилоподібних виступів відповідно 10 мм або 15 мм або 25 мм), призначені для роботи у передньої та задньої камерах ока. Насадки для діагностики та видалення металевих феромагнітних сторонніх тіл представлені двома типами: перший тип - плоска с бортиками (основа 15 мм, глибина 2 бортиків по 3 мм). 1 UA 119481 U 5 10 15 20 Бортики потрібні для запобігання ефекту ковзання; другий тип - циліндричні з булавоподібним розширенням на кінці (основа 15 мм с бортиком конусоподібно переходить в циліндр 3 мм або 6 мм при загальної довжині насадок 40 мм або 45 мм - 2 виду). Показання до застосування: насадки с магнітною ручкою призначені для діагностики та видалення металевих феромагнітних сторонніх тіл з поверхневих оболонок ока, передньої и задньої камери ока; для видалення феромагнітних металевих сторонніх тіл м'яких тканин, розташованих на глибині до 45 мм з найбільшим розміром стороннього тіла до 6 мм. Обмеження до застосування: глибина залягання стороннього тіла більш 45 мм, найбільший розмір стороннього тіла більш 6 мм, розмір найбільшого зовнішнього розміру рани менш 4 мм. Роботу інструментом здійснюють наступним чином: першим кроком, діагностуємо за допомогою огляду, пальпації, рентгенологічних ультразвукових або інших способів розміри та локалізацію стороннього тіла, та оцінюємо розміри рани; другим кроком, до магнітної ручки прикріпляємо відповідну насадку в залежності від локалізації та глибини розташування стороннього тіла; третім кроком, поступово вводимо насадку до місця розташування стороннього тіла, до тактильного відчуття взаємодії сил магнітного тяжіння або характерного звуку клацання; четвертим кроком поступово видаляємо стороннє тіло разом з інструментом. Таким чином, запропонований інструмент хірургічний магнітний для видалення феромагнітних сторонніх тіл, за рахунок застосуванням змінних насадок різної форми та розмірів дозволяє здійснювати видалення металевих феромагнітних сторонніх тіл з ока і м'яких тканин. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 Інструмент хірургічний магнітний зі змінними насадками для видалення феромагнітних сторонніх тіл, що містить ручку та магніт, який відрізняється тим, що ручка має анатомічну форму для тримання у кисті і виконана у вигляді циліндра, який рівномірно звужується, на кінці ручки з більшим діаметром розташований неодимовій магніт з потужністю магнітної індукції 0,5 Тл, з можливістю приєднання різних насадок, залежно від локалізації та глибини розташування стороннього тіла. Комп’ютерна верстка А. Крижанівський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
