Інструмент хірургічний магнітний для видалення плоских феромагнітних металевих сторонніх тіл

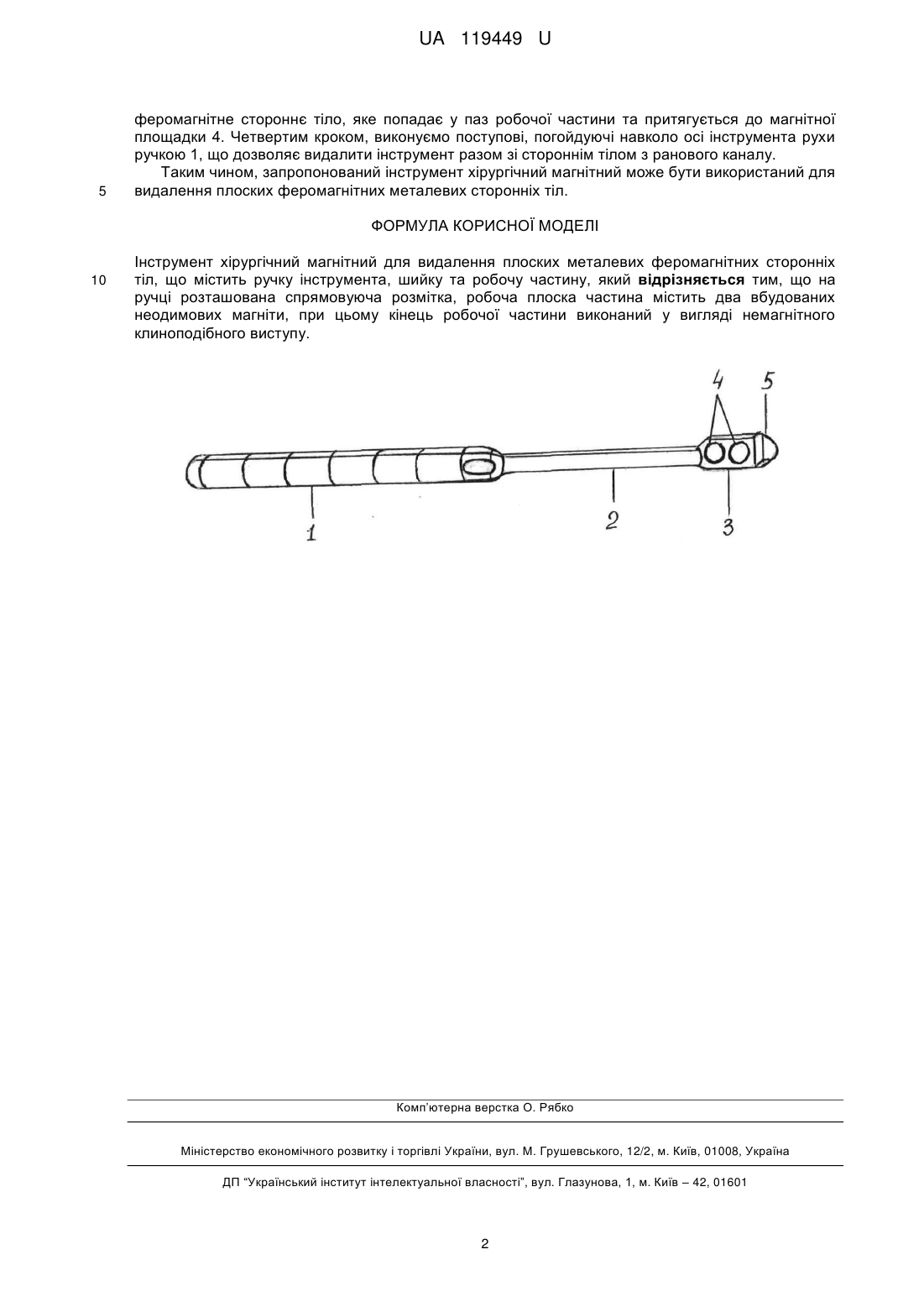

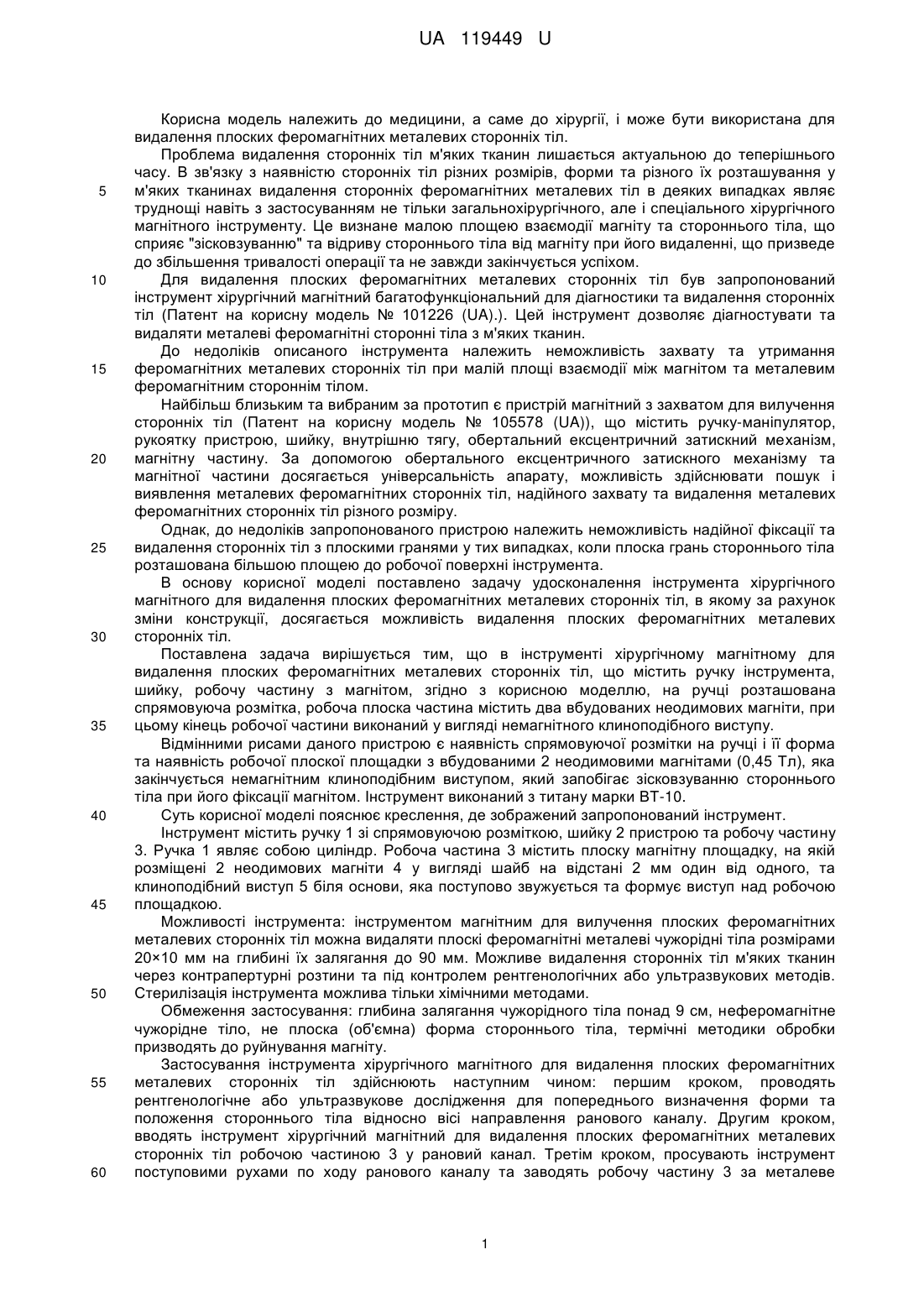

Реферат: Інструмент хірургічний магнітний для видалення плоских металевих феромагнітних сторонніх тіл містить ручку інструмента, шийку та робочу частину. На ручці розташована спрямовуюча розмітка, робоча плоска частина містить два вбудованих неодимових магніти, при цьому кінець робочої частини виконаний у вигляді немагнітного клиноподібного виступу. UA 119449 U (12) UA 119449 U UA 119449 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медицини, а саме до хірургії, і може бути використана для видалення плоских феромагнітних металевих сторонніх тіл. Проблема видалення сторонніх тіл м'яких тканин лишається актуальною до теперішнього часу. В зв'язку з наявністю сторонніх тіл різних розмірів, форми та різного їх розташування у м'яких тканинах видалення сторонніх феромагнітних металевих тіл в деяких випадках являє труднощі навіть з застосуванням не тільки загальнохірургічного, але і спеціального хірургічного магнітного інструменту. Це визнане малою площею взаємодії магніту та стороннього тіла, що сприяє "зісковзуванню" та відриву стороннього тіла від магніту при його видаленні, що призведе до збільшення тривалості операції та не завжди закінчується успіхом. Для видалення плоских феромагнітних металевих сторонніх тіл був запропонований інструмент хірургічний магнітний багатофункціональний для діагностики та видалення сторонніх тіл (Патент на корисну модель № 101226 (UA).). Цей інструмент дозволяє діагностувати та видаляти металеві феромагнітні сторонні тіла з м'яких тканин. До недоліків описаного інструмента належить неможливість захвату та утримання феромагнітних металевих сторонніх тіл при малій площі взаємодії між магнітом та металевим феромагнітним стороннім тілом. Найбільш близьким та вибраним за прототип є пристрій магнітний з захватом для вилучення сторонніх тіл (Патент на корисну модель № 105578 (UA)), що містить ручку-маніпулятор, рукоятку пристрою, шийку, внутрішню тягу, обертальний ексцентричний затискний механізм, магнітну частину. За допомогою обертального ексцентричного затискного механізму та магнітної частини досягається універсальність апарату, можливість здійснювати пошук і виявлення металевих феромагнітних сторонніх тіл, надійного захвату та видалення металевих феромагнітних сторонніх тіл різного розміру. Однак, до недоліків запропонованого пристрою належить неможливість надійної фіксації та видалення сторонніх тіл з плоскими гранями у тих випадках, коли плоска грань стороннього тіла розташована більшою площею до робочої поверхні інструмента. В основу корисної моделі поставлено задачу удосконалення інструмента хірургічного магнітного для видалення плоских феромагнітних металевих сторонніх тіл, в якому за рахунок зміни конструкції, досягається можливість видалення плоских феромагнітних металевих сторонніх тіл. Поставлена задача вирішується тим, що в інструменті хірургічному магнітному для видалення плоских феромагнітних металевих сторонніх тіл, що містить ручку інструмента, шийку, робочу частину з магнітом, згідно з корисною моделлю, на ручці розташована спрямовуюча розмітка, робоча плоска частина містить два вбудованих неодимових магніти, при цьому кінець робочої частини виконаний у вигляді немагнітного клиноподібного виступу. Відмінними рисами даного пристрою є наявність спрямовуючої розмітки на ручці і її форма та наявність робочої плоскої площадки з вбудованими 2 неодимовими магнітами (0,45 Тл), яка закінчується немагнітним клиноподібним виступом, який запобігає зісковзуванню стороннього тіла при його фіксації магнітом. Інструмент виконаний з титану марки ВТ-10. Суть корисної моделі пояснює креслення, де зображений запропонований інструмент. Інструмент містить ручку 1 зі спрямовуючою розміткою, шийку 2 пристрою та робочу частину 3. Ручка 1 являє собою циліндр. Робоча частина 3 містить плоску магнітну площадку, на якій розміщені 2 неодимових магніти 4 у вигляді шайб на відстані 2 мм один від одного, та клиноподібний виступ 5 біля основи, яка поступово звужується та формує виступ над робочою площадкою. Можливості інструмента: інструментом магнітним для вилучення плоских феромагнітних металевих сторонніх тіл можна видаляти плоскі феромагнітні металеві чужорідні тіла розмірами 20×10 мм на глибині їх залягання до 90 мм. Можливе видалення сторонніх тіл м'яких тканин через контрапертурні розтини та під контролем рентгенологічних або ультразвукових методів. Стерилізація інструмента можлива тільки хімічними методами. Обмеження застосування: глибина залягання чужорідного тіла понад 9 см, неферомагнітне чужорідне тіло, не плоска (об'ємна) форма стороннього тіла, термічні методики обробки призводять до руйнування магніту. Застосування інструмента хірургічного магнітного для видалення плоских феромагнітних металевих сторонніх тіл здійснюють наступним чином: першим кроком, проводять рентгенологічне або ультразвукове дослідження для попереднього визначення форми та положення стороннього тіла відносно вісі направлення ранового каналу. Другим кроком, вводять інструмент хірургічний магнітний для видалення плоских феромагнітних металевих сторонніх тіл робочою частиною 3 у рановий канал. Третім кроком, просувають інструмент поступовими рухами по ходу ранового каналу та заводять робочу частину 3 за металеве 1 UA 119449 U 5 феромагнітне стороннє тіло, яке попадає у паз робочої частини та притягується до магнітної площадки 4. Четвертим кроком, виконуємо поступові, погойдуючі навколо осі інструмента рухи ручкою 1, що дозволяє видалити інструмент разом зі стороннім тілом з ранового каналу. Таким чином, запропонований інструмент хірургічний магнітний може бути використаний для видалення плоских феромагнітних металевих сторонніх тіл. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Інструмент хірургічний магнітний для видалення плоских металевих феромагнітних сторонніх тіл, що містить ручку інструмента, шийку та робочу частину, який відрізняється тим, що на ручці розташована спрямовуюча розмітка, робоча плоска частина містить два вбудованих неодимових магніти, при цьому кінець робочої частини виконаний у вигляді немагнітного клиноподібного виступу. Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
