Спортивний висотний тренажер – автономний гіпоксичний тракт

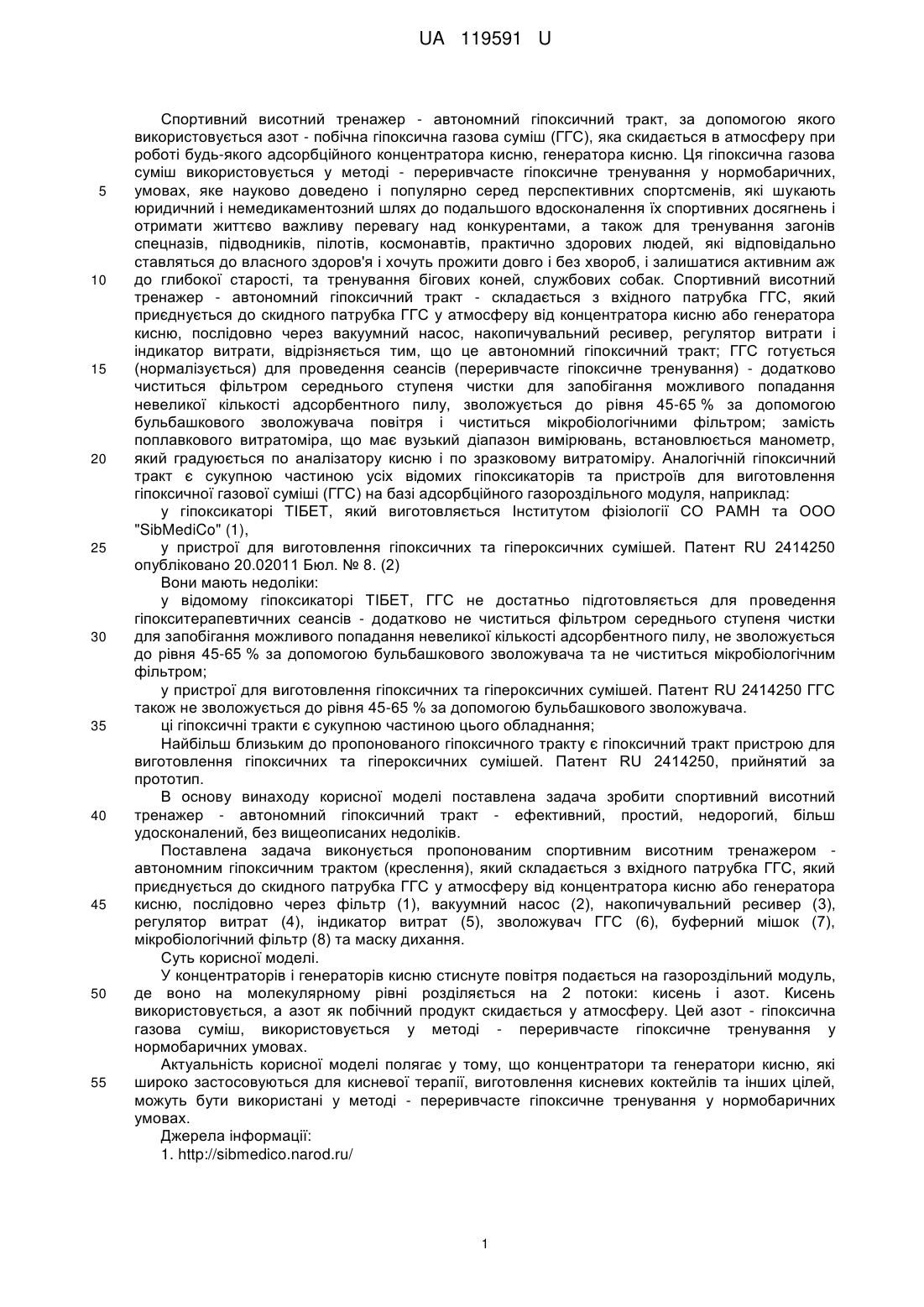

Реферат: UA 119591 U UA 119591 U 5 10 15 20 25 30 35 40 45 50 55 Спортивний висотний тренажер - автономний гіпоксичний тракт, за допомогою якого використовується азот - побічна гіпоксична газова суміш (ГГС), яка скидається в атмосферу при роботі будь-якого адсорбційного концентратора кисню, генератора кисню. Ця гіпоксична газова суміш використовується у методі - переривчасте гіпоксичне тренування у нормобаричних, умовах, яке науково доведено і популярно серед перспективних спортсменів, які шукають юридичний і немедикаментозний шлях до подальшого вдосконалення їх спортивних досягнень і отримати життєво важливу перевагу над конкурентами, а також для тренування загонів спецназів, підводників, пілотів, космонавтів, практично здорових людей, які відповідально ставляться до власного здоров'я і хочуть прожити довго і без хвороб, і залишатися активним аж до глибокої старості, та тренування бігових коней, службових собак. Спортивний висотний тренажер - автономний гіпоксичний тракт - складається з вхідного патрубка ГГС, який приєднується до скидного патрубка ГГС у атмосферу від концентратора кисню або генератора кисню, послідовно через вакуумний насос, накопичувальний ресивер, регулятор витрати і індикатор витрати, відрізняється тим, що це автономний гіпоксичний тракт; ГГС готується (нормалізується) для проведення сеансів (переривчасте гіпоксичне тренування) - додатково чиститься фільтром середнього ступеня чистки для запобігання можливого попадання невеликої кількості адсорбентного пилу, зволожується до рівня 45-65 % за допомогою бульбашкового зволожувача повітря і чиститься мікробіологічними фільтром; замість поплавкового витратоміра, що має вузький діапазон вимірювань, встановлюється манометр, який градуюється по аналізатору кисню і по зразковому витратоміру. Аналогічній гіпоксичний тракт є сукупною частиною усіх відомих гіпоксикаторів та пристроїв для виготовлення гіпоксичної газової суміші (ГГС) на базі адсорбційного газороздільного модуля, наприклад: у гіпоксикаторі ТІБЕТ, який виготовляється Інститутом фізіології СО РАМН та ООО "SibMediCo" (1), у пристрої для виготовлення гіпоксичних та гіпероксичних сумішей. Патент RU 2414250 опубліковано 20.02011 Бюл. № 8. (2) Вони мають недоліки: у відомому гіпоксикаторі ТІБЕТ, ГГС не достатньо підготовляється для проведення гіпокситерапевтичних сеансів - додатково не чиститься фільтром середнього ступеня чистки для запобігання можливого попадання невеликої кількості адсорбентного пилу, не зволожується до рівня 45-65 % за допомогою бульбашкового зволожувача та не чиститься мікробіологічним фільтром; у пристрої для виготовлення гіпоксичних та гіпероксичних сумішей. Патент RU 2414250 ГГС також не зволожується до рівня 45-65 % за допомогою бульбашкового зволожувача. ці гіпоксичні тракти є сукупною частиною цього обладнання; Найбільш близьким до пропонованого гіпоксичного тракту є гіпоксичний тракт пристрою для виготовлення гіпоксичних та гіпероксичних сумішей. Патент RU 2414250, прийнятий за прототип. В основу винаходу корисної моделі поставлена задача зробити спортивний висотний тренажер - автономний гіпоксичний тракт - ефективний, простий, недорогий, більш удосконалений, без вищеописаних недоліків. Поставлена задача виконується пропонованим спортивним висотним тренажером автономним гіпоксичним трактом (креслення), який складається з вхідного патрубка ГГС, який приєднується до скидного патрубка ГГС у атмосферу від концентратора кисню або генератора кисню, послідовно через фільтр (1), вакуумний насос (2), накопичувальний ресивер (3), регулятор витрат (4), індикатор витрат (5), зволожувач ГГС (6), буферний мішок (7), мікробіологічний фільтр (8) та маску дихання. Суть корисної моделі. У концентраторів і генераторів кисню стиснуте повітря подається на газороздільний модуль, де воно на молекулярному рівні розділяється на 2 потоки: кисень і азот. Кисень використовується, а азот як побічний продукт скидається у атмосферу. Цей азот - гіпоксична газова суміш, використовується у методі - переривчасте гіпоксичне тренування у нормобаричних умовах. Актуальність корисної моделі полягає у тому, що концентратори та генератори кисню, які широко застосовуються для кисневої терапії, виготовлення кисневих коктейлів та інших цілей, можуть бути використані у методі - переривчасте гіпоксичне тренування у нормобаричних умовах. Джерела інформації: 1. http://sibmedico.narod.ru/ 1 UA 119591 U 2. Патент RU 2414250 опубліковано 20.02011 Бюл. № 8. http://bionova.ru/?page=5 http://www.bionova.ru http://fb.ru/author/12307/alla-tsvetkova ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Спортивний висотний тренажер - автономний гіпоксичний тракт, що складається з вхідного патрубка ГГС (гіпоксична газова суміш), який приєднується до скидного патрубка ГГС у атмосферу від концентратора кисню або генератора кисню, послідовно через вакуумний насос, накопичувальний ресивер, регулятор витрати і індикатор витрати, який відрізняється тим, що це автономний гіпоксичний тракт; ГГС готується (нормалізується) для проведення сеансів (переривчасте гіпоксичне тренування): додатково чиститься фільтром середнього ступеня чистки для запобігання можливого попадання невеликої кількості адсорбентного пилу, зволожується до рівня 45-65 % за допомогою бульбашкового зволожувача повітря і чиститься мікробіологічними фільтром; замість поплавкового витратоміра, що має вузький діапазон вимірювань, встановлюється манометр, який градуюється по аналізатору кисню і по зразковому витратоміру. Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
