Автоматичний регулятор

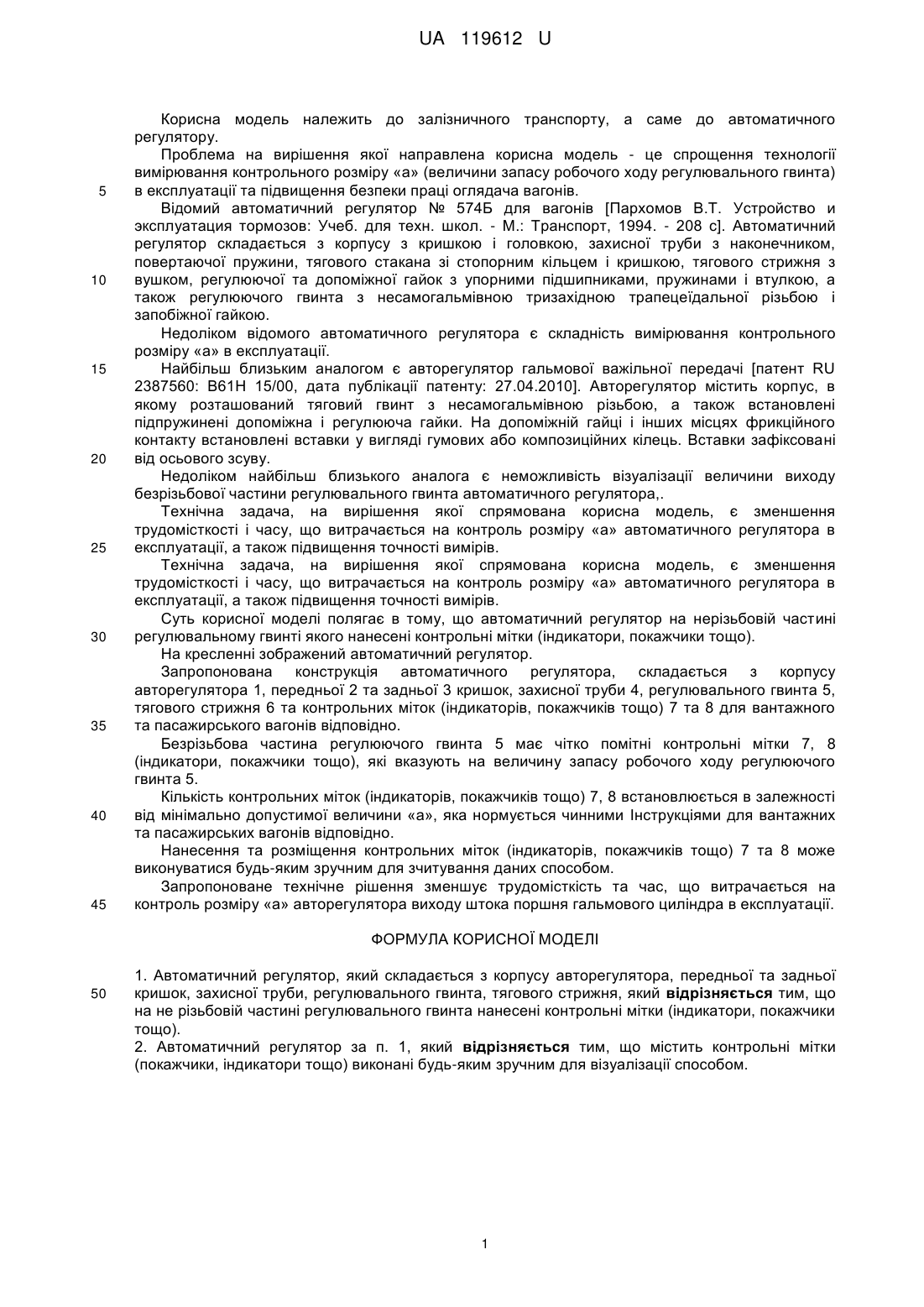

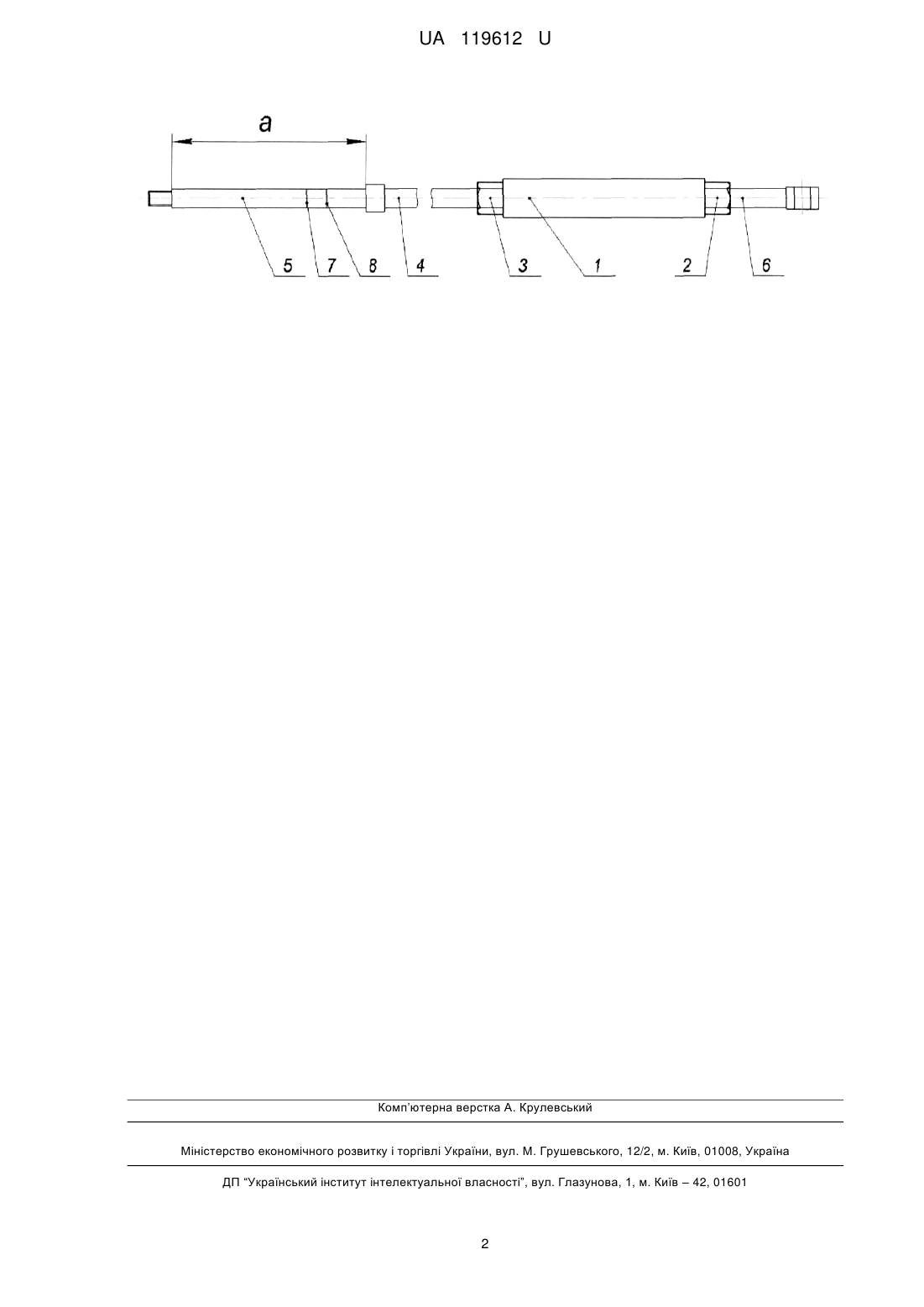

Реферат: Автоматичний регулятор складається з корпусу авторегулятора, передньої та задньої кришок, захисної труби, регулювального гвинта, тягового стрижня. При цьому на не різьбовій частині регулювального гвинта нанесені контрольні мітки (індикатори, покажчики тощо). UA 119612 U (12) UA 119612 U UA 119612 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до залізничного транспорту, а саме до автоматичного регулятору. Проблема на вирішення якої направлена корисна модель - це спрощення технології вимірювання контрольного розміру «а» (величини запасу робочого ходу регулювального гвинта) в експлуатації та підвищення безпеки праці оглядача вагонів. Відомий автоматичний регулятор № 574Б для вагонів [Пархомов В.Т. Устройство и эксплуатация тормозов: Учеб. для техн. школ. - М.: Транспорт, 1994. - 208 с]. Автоматичний регулятор складається з корпусу з кришкою і головкою, захисної труби з наконечником, повертаючої пружини, тягового стакана зі стопорним кільцем і кришкою, тягового стрижня з вушком, регулюючої та допоміжної гайок з упорними підшипниками, пружинами і втулкою, а також регулюючого гвинта з несамогальмівною тризахідною трапецеїдальної різьбою і запобіжної гайкою. Недоліком відомого автоматичного регулятора є складність вимірювання контрольного розміру «а» в експлуатації. Найбільш близьким аналогом є авторегулятор гальмової важільної передачі [патент RU 2387560: В61Н 15/00, дата публікації патенту: 27.04.2010]. Авторегулятор містить корпус, в якому розташований тяговий гвинт з несамогальмівною різьбою, а також встановлені підпружинені допоміжна і регулююча гайки. На допоміжній гайці і інших місцях фрикційного контакту встановлені вставки у вигляді гумових або композиційних кілець. Вставки зафіксовані від осьового зсуву. Недоліком найбільш близького аналога є неможливість візуалізації величини виходу безрізьбової частини регулювального гвинта автоматичного регулятора,. Технічна задача, на вирішення якої спрямована корисна модель, є зменшення трудомісткості і часу, що витрачається на контроль розміру «а» автоматичного регулятора в експлуатації, а також підвищення точності вимірів. Технічна задача, на вирішення якої спрямована корисна модель, є зменшення трудомісткості і часу, що витрачається на контроль розміру «а» автоматичного регулятора в експлуатації, а також підвищення точності вимірів. Суть корисної моделі полягає в тому, що автоматичний регулятор на нерізьбовій частині регулювальному гвинті якого нанесені контрольні мітки (індикатори, покажчики тощо). На кресленні зображений автоматичний регулятор. Запропонована конструкція автоматичного регулятора, складається з корпусу авторегулятора 1, передньої 2 та задньої 3 кришок, захисної труби 4, регулювального гвинта 5, тягового стрижня 6 та контрольних міток (індикаторів, покажчиків тощо) 7 та 8 для вантажного та пасажирського вагонів відповідно. Безрізьбова частина регулюючого гвинта 5 має чітко помітні контрольні мітки 7, 8 (індикатори, покажчики тощо), які вказують на величину запасу робочого ходу регулюючого гвинта 5. Кількість контрольних міток (індикаторів, покажчиків тощо) 7, 8 встановлюється в залежності від мінімально допустимої величини «а», яка нормується чинними Інструкціями для вантажних та пасажирських вагонів відповідно. Нанесення та розміщення контрольних міток (індикаторів, покажчиків тощо) 7 та 8 може виконуватися будь-яким зручним для зчитування даних способом. Запропоноване технічне рішення зменшує трудомісткість та час, що витрачається на контроль розміру «а» авторегулятора виходу штока поршня гальмового циліндра в експлуатації. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 1. Автоматичний регулятор, який складається з корпусу авторегулятора, передньої та задньої кришок, захисної труби, регулювального гвинта, тягового стрижня, який відрізняється тим, що на не різьбовій частині регулювального гвинта нанесені контрольні мітки (індикатори, покажчики тощо). 2. Автоматичний регулятор за п. 1, який відрізняється тим, що містить контрольні мітки (покажчики, індикатори тощо) виконані будь-яким зручним для візуалізації способом. 1 UA 119612 U Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
