B61H 15/00 — Пристрої, що компенсують знос гальмівних елементів, наприклад компенсатори зазору

Номер патенту: 121889

Опубліковано: 26.12.2017

Автори: Равлюк Василь Григорович, Нечволода Сергій Іванович

МПК: B61H 15/00, B61H 13/00, B60T 1/02 ...

Мітки: підсилюючий, гальмівний, вантажних, системі, пристрій, вагонів, коліс, візків, колодок, відведення, паралельного

Формула / Реферат:

Пристрій для запобігання рівномірного зносу колодок в гальмівній системі вантажного вагона, який містить дві пари гальмівних колодок, які жорстко закріпленні в гальмівних башмаках на цапфах тріангелів і утримуються біля поверхні кочення коліс на підвісках візка, та двоплечі важелі, шарнірно приєднані до розпірки тріангеля, а шарнір приєднання двоплечих важелів до розпірки тріангеля, розташовується на одній прямій з осями підвішування...

Номер патенту: 120886

Опубліковано: 27.11.2017

Автори: Мацюк Антон Сергійович, Міщенко Андрій Анатолійович, Шапошник Владислав Юрійович, Оберняк Сергій Миколайович, Рейдемейстер Олексій Геннадійович

МПК: B61H 15/00, F15B 15/00

Мітки: автоматичний, регулятор

Формула / Реферат:

1. Автоматичний регулятор, який складається з корпусу авторегулятора, передньої та задньої кришок, захисної труби, регулювального гвинта, тягового стрижня, який відрізняється тим, що на видимій частині тягового стрижня нанесені контрольні мітки (індикатори, покажчики тощо).2. Автоматичний регулятор за п. 1, який відрізняється тим, що контрольні мітки (покажчики, індикатори тощо) виконані будь-яким зручним для візуалізації...

Номер патенту: 119612

Опубліковано: 25.09.2017

Автори: Мацюк Антон Сергійович, Міщенко Андрій Анатолійович, Оберняк Сергій Миколайович, Шатунов Олександр Васильович, Шапошник Владислав Юрійович

МПК: B61H 15/00, B60T 8/00

Мітки: автоматичний, регулятор

Формула / Реферат:

1. Автоматичний регулятор, який складається з корпусу авторегулятора, передньої та задньої кришок, захисної труби, регулювального гвинта, тягового стрижня, який відрізняється тим, що на не різьбовій частині регулювального гвинта нанесені контрольні мітки (індикатори, покажчики тощо).2. Автоматичний регулятор за п. 1, який відрізняється тим, що містить контрольні мітки (покажчики, індикатори тощо) виконані будь-яким зручним для...

Номер патенту: 95013

Опубліковано: 10.12.2014

Автори: Боряк Костянтин Федорович, Ленков Сергій Васильович, Волков Сергій Леонідович

МПК: B61H 15/00, B61H 1/00

Мітки: вагонів, залізничних, системі, випробування, гальмівної, апаратів, повітророзподільних, стенд

Формула / Реферат:

Стенд для випробування повітророзподільних апаратів гальмівних систем залізничних вагонів, що складається із запірного органу, який зв'язано з виконавчим органом, вхід якого зв'язано трубопроводом із джерелом стислого повітря, а вихід із блоком перевірки, причому виконавчий орган виконано у вигляді набору дроселів з різними діаметрами отвору та засувки, яка розташована між його входом та дроселями, який відрізняється тим, що як дроселі...

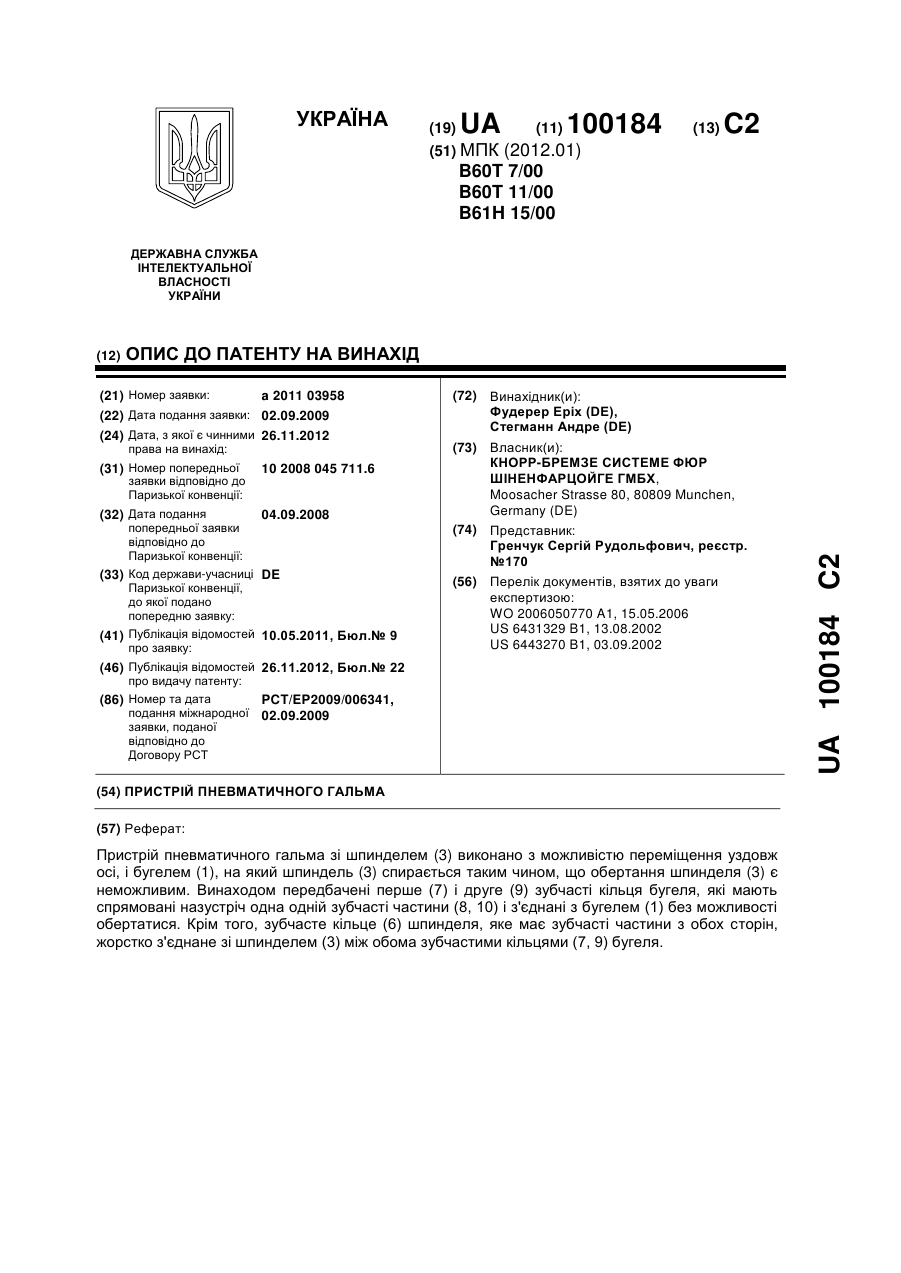

Номер патенту: 100184

Опубліковано: 26.11.2012

Автори: Стегманн Андре, Фудерер Еріх

МПК: B60T 7/00, B60T 11/00, B61H 15/00 ...

Мітки: пневматичного, пристрій, гальма

Формула / Реферат:

1. Пристрій пневматичного гальма зі шпинделем (3), що виконано з можливістю переміщення уздовж осі, і бугелем (1), на який шпиндель (3) спирається таким чином, що обертання шпинделя (3) є неможливим, який відрізняється тим, що перше (7) і друге (9) зубчасті кільця бугеля, які мають спрямовані назустріч одна одній зубчасті частини (8, 10), з'єднані з бугелем (1) без можливості обертання, при цьому, зубчасте кільце (6) шпинделя, яке має...

Номер патенту: 65385

Опубліковано: 12.12.2011

Автори: Кельріх Мусій Борисович, Валігура Микола Якимович, Дмитрієв Дмитро Вікторович

МПК: B61H 15/00

Мітки: безкулісних, залізничних, гальмових, випробувань, авторегуляторів, важільних, вагонів, передач, стенд

Формула / Реферат:

Стенд для випробувань безкулісних авторегуляторів гальмових важільних передач залізничних вагонів, що містить на несучому каркасі об'єднані передній та задній вузли кріплення випробовуваного авторегулятора, пристрій встановлення зазору між корпусом авторегулятора та каркасом стенда, вузол упору з пристроєм встановлення зазору між імітаторами гальмової колодки та колеса вагона на стенді, демпферний пристрій, та пульт керування з приладами...

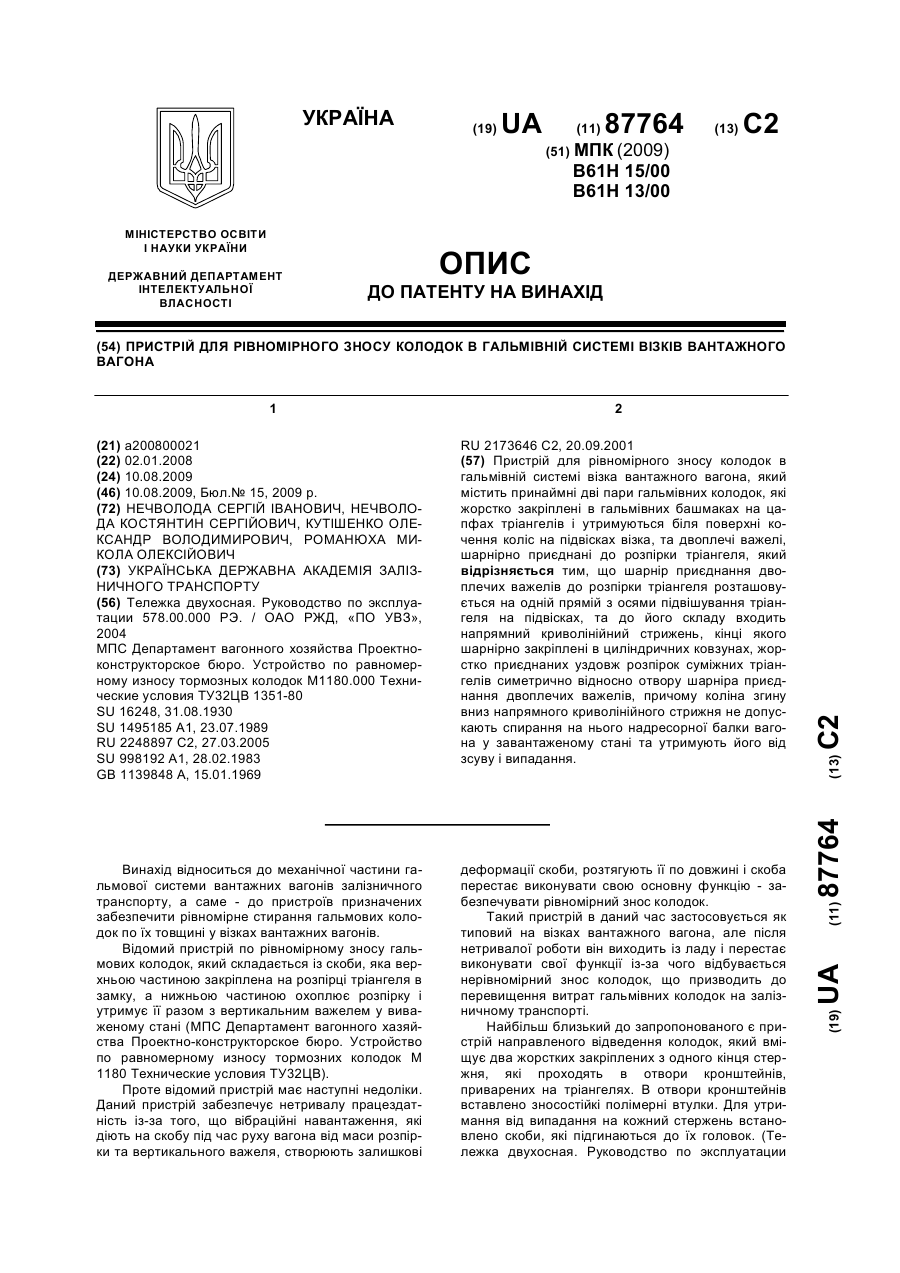

Номер патенту: 87764

Опубліковано: 10.08.2009

Автори: Нечволода Сергій Іванович, Кутішенко Олександр Володимирович, Романюха Микола Олексійович, Нечволода Костянтин Сергійович

МПК: B61H 15/00, B61H 13/00

Мітки: рівномірного, колодок, пристрій, візків, гальмівний, вагона, системі, вантажного, зносу

Формула / Реферат:

Пристрій для рівномірного зносу колодок в гальмівній системі візка вантажного вагона, який містить принаймні дві пари гальмівних колодок, які жорстко закріплені в гальмівних башмаках на цапфах тріангелів і утримуються біля поверхні кочення коліс на підвісках візка, та двоплечі важелі, шарнірно приєднані до розпірки тріангеля, який відрізняється тим, що шарнір приєднання двоплечих важелів до розпірки тріангеля розташовується на одній прямій з...

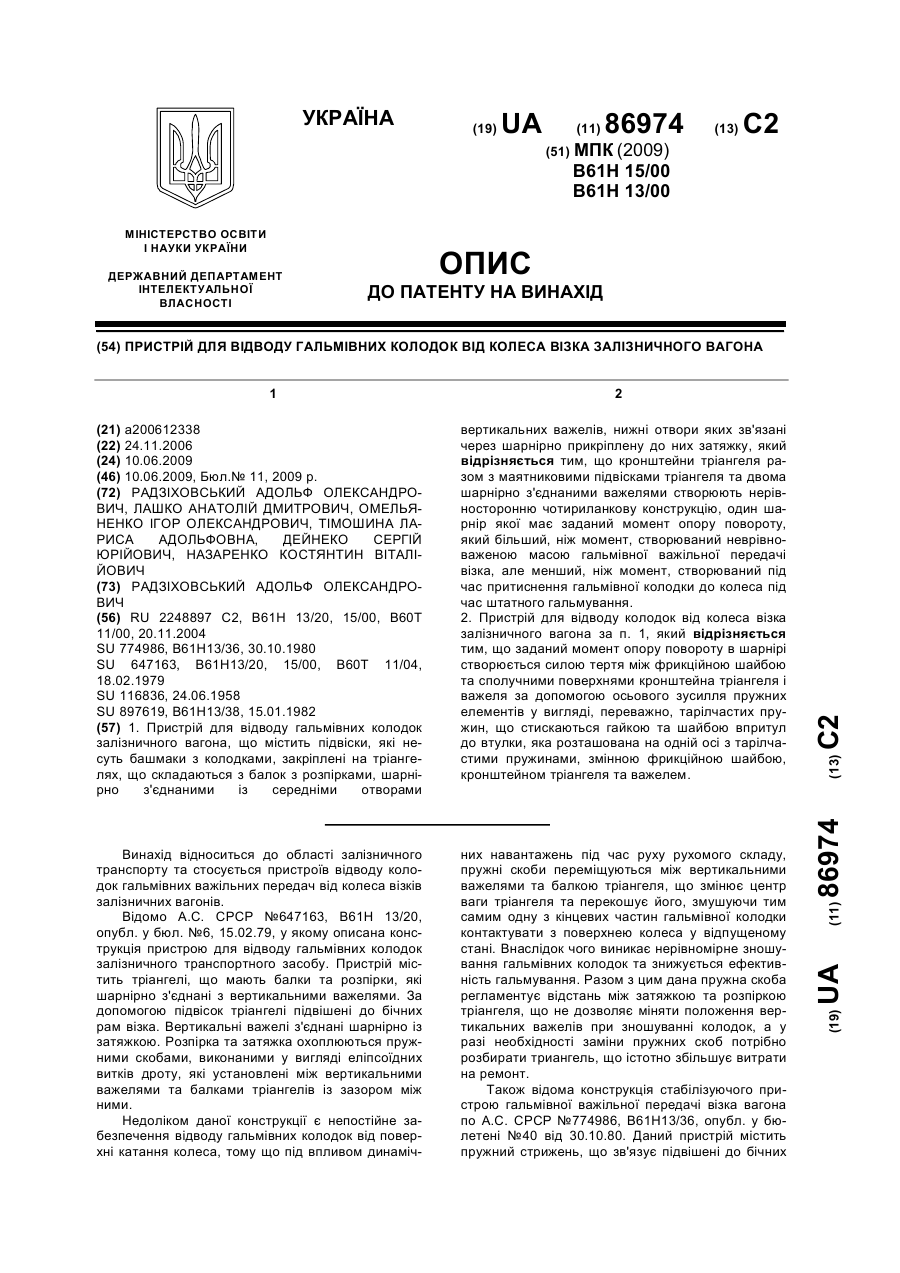

Номер патенту: 86974

Опубліковано: 10.06.2009

Автори: Дейнеко Сергій Юрійович, Тімошина Лариса Адольфовна, Омельяненко Ігор Олександрович, Лашко Анатолій Дмитрович, Назаренко Костянтин Віталійович, Радзіховський Адольф Олександрович

МПК: B61H 13/00, B61H 15/00

Мітки: пристрій, колодок, залізничного, вагона, колеса, візка, відводу, гальмівних

Формула / Реферат:

1. Пристрій для відводу гальмівних колодок залізничного вагона, що містить підвіски, які несуть башмаки з колодками, закріплені на тріангелях, що складаються з балок з розпірками, шарнірно з'єднаними із середніми отворами вертикальних важелів, нижні отвори яких зв'язані через шарнірно прикріплену до них затяжку, який відрізняється тим, що кронштейни тріангеля разом з маятниковими підвісками тріангеля та двома шарнірно з'єднаними важелями...

Номер патенту: 86881

Опубліковано: 25.05.2009

Автори: Нестеренко Вікторія Валеріївна, Нестеренко Володимир Іванович, Левандовський В'ячеслав Олександрович

МПК: B60T 17/00, B61H 15/00

Мітки: рейкового, засобу, гальмівний, блок, транспортного

Формула / Реферат:

Гальмівний блок рейкового транспортного засобу, що містить гальмівний циліндр з автоматичним регулятором виходу штока, приводний важільний механізм, силовий повітропровід від повітророзподільника засобу рейкового транспорту, гальмівні колодки, диски або барабани, гальмівну поверхню (поверхня колеса, гальмівного диска тощо), причому гальмівний циліндр з регулятором виходу штока, в свою чергу, містить корпус циліндра, поршень, стакан...

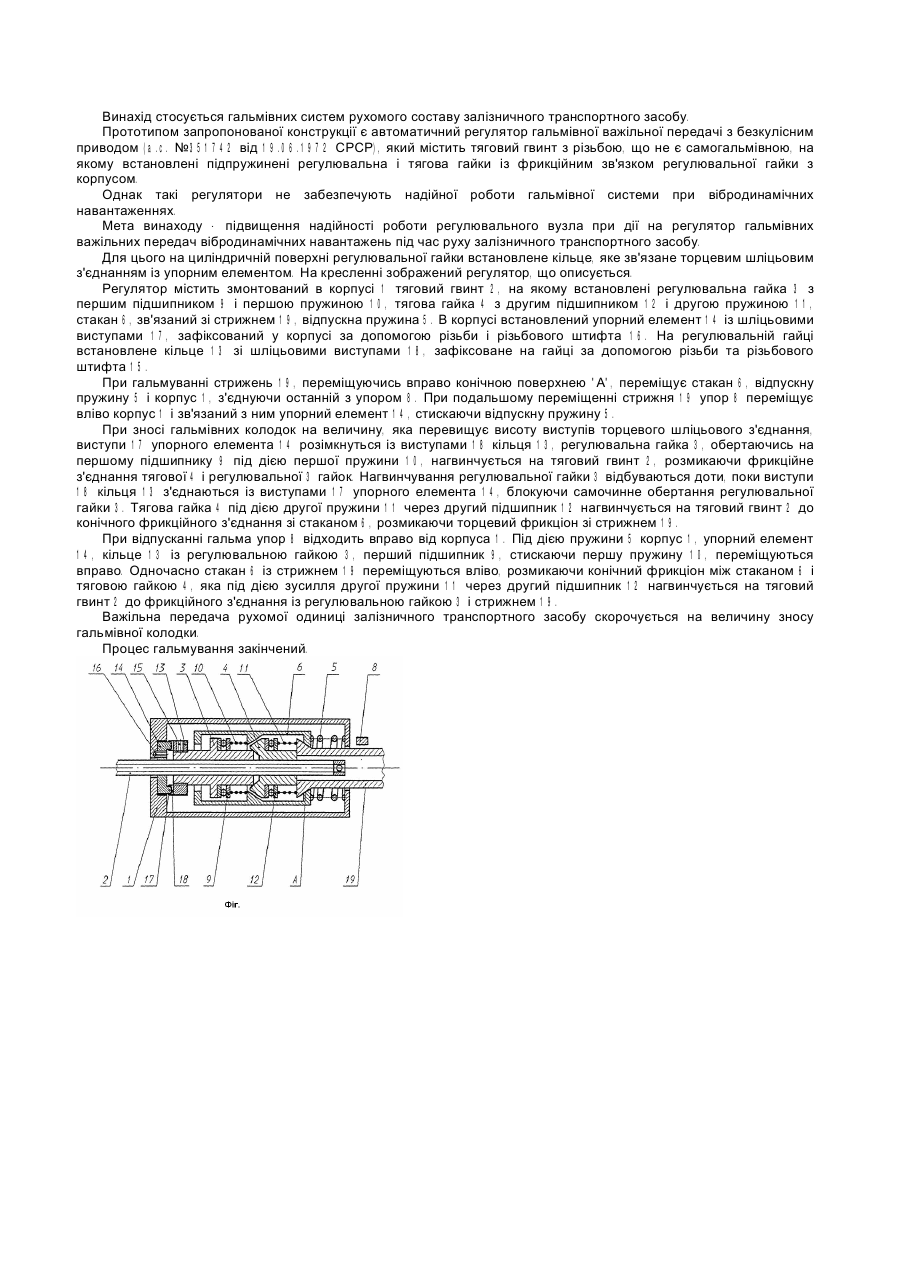

Номер патенту: 64760

Опубліковано: 15.03.2004

Автори: Агапкін Валєрій Алєксєєвіч, Тужилкін Іван Івановіч, Марочкін Євгєній Сємьоновіч, Сіпягін Євгєній Сєргєєвіч

МПК: B61H 15/00

Мітки: транспортного, гальмівних, передач, засобу, регулятор, залізничного, важільних

Формула / Реферат:

Регулятор гальмівних важільних передач залізничного транспортного засобу, що містить корпус, в якому розміщений тяговий гвинт із різьбою, що не є самогальмівною, на якому встановлені підпружинені регулювальна і тягова гайки, який відрізняється тим, що  на регулювальній гайці встановлено кільце, зафіксоване від осьового переміщення на гайці за допомогою різьби і різьбового штифта, у корпусі встановлений упорний елемент, зафіксований від...

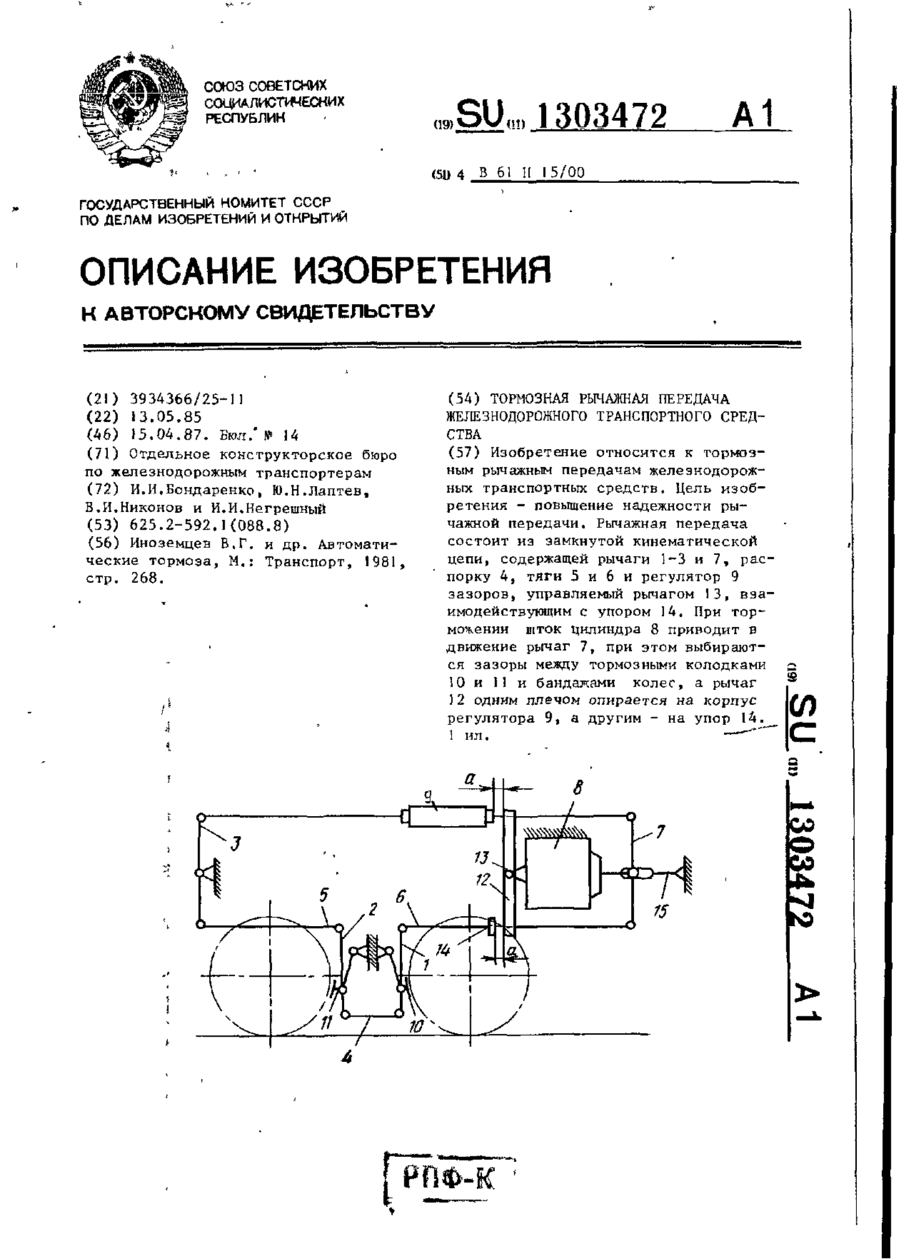

Номер патенту: 11972

Опубліковано: 25.12.1996

Автори: Ніконов Віталій Іванович, Негрешний Іван Іванович, Лаптєв Юрій Миколаєвич, Бондаренко Іван Іванович

МПК: B61H 15/00

Мітки: засоба, важільна, залізничного, гальмівна, передача, транспортного

Формула / Реферат:

Тормозная рычажная передача железнодо­рожного транспортного средства, содержащая сое­диненные в последовательную кинематическую цепь поворотные рычат, тяги, распорки и винто­вой автоматический регулятор зазоров, при этом первый из рычагов кинематической цепи шарнирно связан с рамой транспортного средства, с которой шарнирно соединен управляющий рычаг регулятора зазоров, отличающаяся тем, что с целью повышения надежности, кинематическая цепь...

Номер патенту: 8709

Опубліковано: 30.09.1996

Автори: Тужилкін Іван Івановіч, Никитін Георгій Борисович, Юдін Вячеслав Анінович, Лапандіна Валентина Іванівна, Соломатін Віктор Васильович, Погребинський Михаіл Григорович, Лапандін В'ячеслав Дмитрович

МПК: B61H 15/00

Мітки: регулятору, приводу, надбудови, важільної, гальмової, передачі, вузол

Формула / Реферат:

1. Узел настройки привода регулятора тор­мозной рычажной передачи, содержащий состав­ную распорку регулируемой длины, один конец которой шарнирно установлен между щеками ры­чага тормозной передачи, а другой шарнирно свя­зан с рычагом-упором регулятора, при этом распорка включает в себя резьбовой стержень, от­личающийся тем, что, с целью повышения надеж­ности, рычаг-упор выполнен состоящим из двух щек, составная распорка снабжена втулкой, на...
