Лічильник-реєстратор пропадання напруги

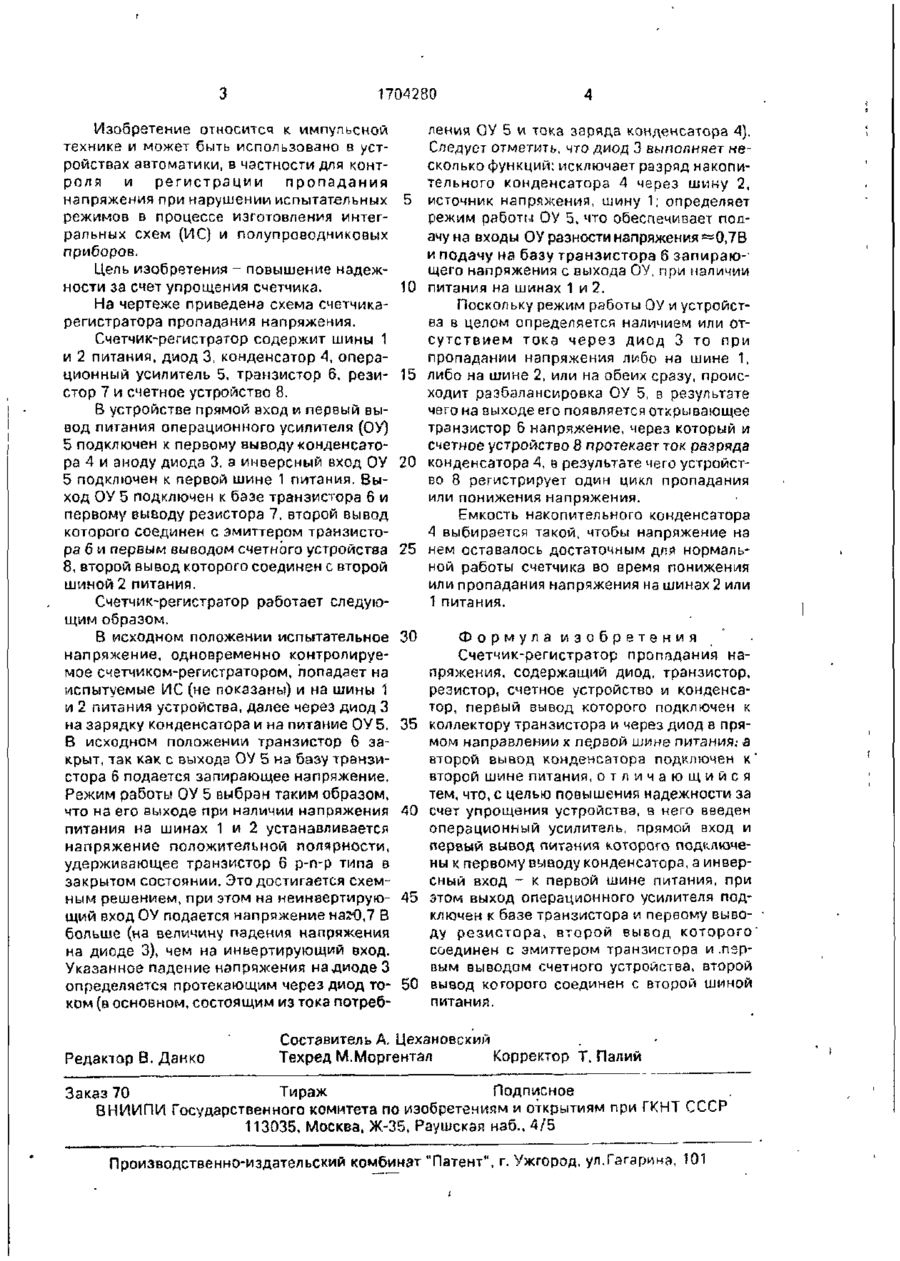

Изобретение относится к импульсной технике и может быть использовано в уст ройствах автоматики, в частности для контроля и регистрации пропадания наь пряжения питания. Цель изобретения - пбаышение мадежносіи за счет упрощения счетчика-регистратора. Счетчик-регистратор содержит шины 1 и 2 питания, диод 3, конденсатор 4, операционный усилитель 5, транзистор б, резистор 7, счетное устройство 8 Введение опеоационного усилителя 5 и новых связей позволяет упростить сметчик-регистратор, а также обеспечивает фиксирование как кратковременного, та* и длительного пропаданий (или понижения) напряжения положительной или отрицательной полярности. 1 ил. ю 00 о 1704280 Изобретение относится к импульсной технике и может быть использовано в устройствах автоматики, в частности для контроля и регистрации пропадания напряжения при нарушении испытательных 5 режимов в процессе изготовления интегральных схем (ИС) и полупроводниковых приборов. Цель изобретения - повышение надежности за счет упрощения счетчика. 10 На чертеже приведена схема счетчикарегистратора пропадания напряжения. Счетчик-регистратор содержит шины 1 и 2 питания, диод 3, конденсатор 4, операционный усилитель 5, транзистор 6, рези- 15 стор 7 и счетное устройство 8. В устройстве прямой вход и первый вывод питания операционного усилителя (ОУ) 5 подключен к первому выводу конденсатора 4 и аноду диода 3, а инверсный вход ОУ 20 5 подключен к первой шине 1 питания. Выход ОУ 5 подключен к базе транзистора 6 и первому выводу резистора 7, второй вывод которого соединен с эмиттером транзистора 6 и первым выводом счетного устройства 25 8, второй вывод которого соединен с второй шиной 2 питания. Счетчик-регистратор работает следующим образом. В исходном положении испытательное 30 напряжение, одновременно контролируемое счетчиком-регистратором, попадает на испытуемые ИС (не показаны) и на шины 1 и 2 питания устройства, далее через диод 3 на зарядку конденсатора и на питание ОУ 5. 35 В исходном положении транзистор 6 закрыт, так как с выхода ОУ 5 из базу транзистора 6 подается запирающее напряжение. Режим работы ОУ 5 выбран таким образом, что на его выходе при наличии напряжения 40 питания на шинах 1 и 2 устанавливается напряжение положительной полярности, удерживающее транзистор 6 р-п-р типа в закрытом состоянии. Это достигается схемным решением, при этом на неинвертирую- 45 щий вход ОУ подается напряжение наг€,7 В больше (на величину падения напряжения на диоде 3), чем на инвертирующий вход. Указанное падение напряжения на диоде 3 определяется протекающим через диод то- 50 ком {в основном, состоящим из тока потреб Редактор В.Данко ления ОУ 5 и тока заряда конденсатора 4), Следует отметить, что диод 3 выполняет несколько функций: исключает разряд накопительного конденсатора 4 через шину 2, источник напряжения, шину 1; определяет режим работы ОУ 5, что обеспечивает полачуна входы ОУ разности напряжения =0,7В и подачу на базу транзистора б запираю-щего напряжения с выхода ОУ, при наличии питания на шинах 1 и 2. Поскольку режим работы ОУ и устройства в целом определяется наличием или отсутствием тока через диод 3 то при пропадании напряжения либо на шине 1, либо на шине 2, или на обеих сразу, происходит разбалансировка ОУ 5, в результате чего на выходе его появляется открывающее транзистор 6 напряжение, через который и счетное устройство 8 протекает ток разряда конденсатора 4, в результате чего устройство 8 регистрирует один цикл пропадания или понижения напряжения. Емкость накопительного конденсатора А выбирается такой, чтобы напряжение на нем оставалось достаточным для нормальной работы счетчика во время понижения или пропадания напряжения на шинах 2 или 1 питания. Формула изобретения Счетчик-регистратор пропадания напряжения, содержащий диод, транзистор, резистор, счетное устройство и конденсатор, первый вывод которого подключен к коллектору транзистора и через диод в прямом направлении к первой шмне питания; а второй вывод конденсатора подключен к' второй шине питания, о т л и ч а ю щ и й с я тем, что, с целью повышения надежности за счет упрощения устройства, в него введен операционный усилитель, прямой вход и первый вывод питания которого подключены к первому выводу конденсатора, а инверсный вход - к первой шине питания, при этом выход операционного усилителя подключен к базе транзистора и первому выводу резистора, второй вывод которого соединен с эмиттером транзистора и .первым выводом счетного устройства, второй вывод которого соединен с второй шиной питания. Составитель А. ЦехановскийТехред М.Моргентал Корректор Т. Палий Заказ 70 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва. Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
