Протипиловий респіратор пролонгованої дії “шахтар-пд”

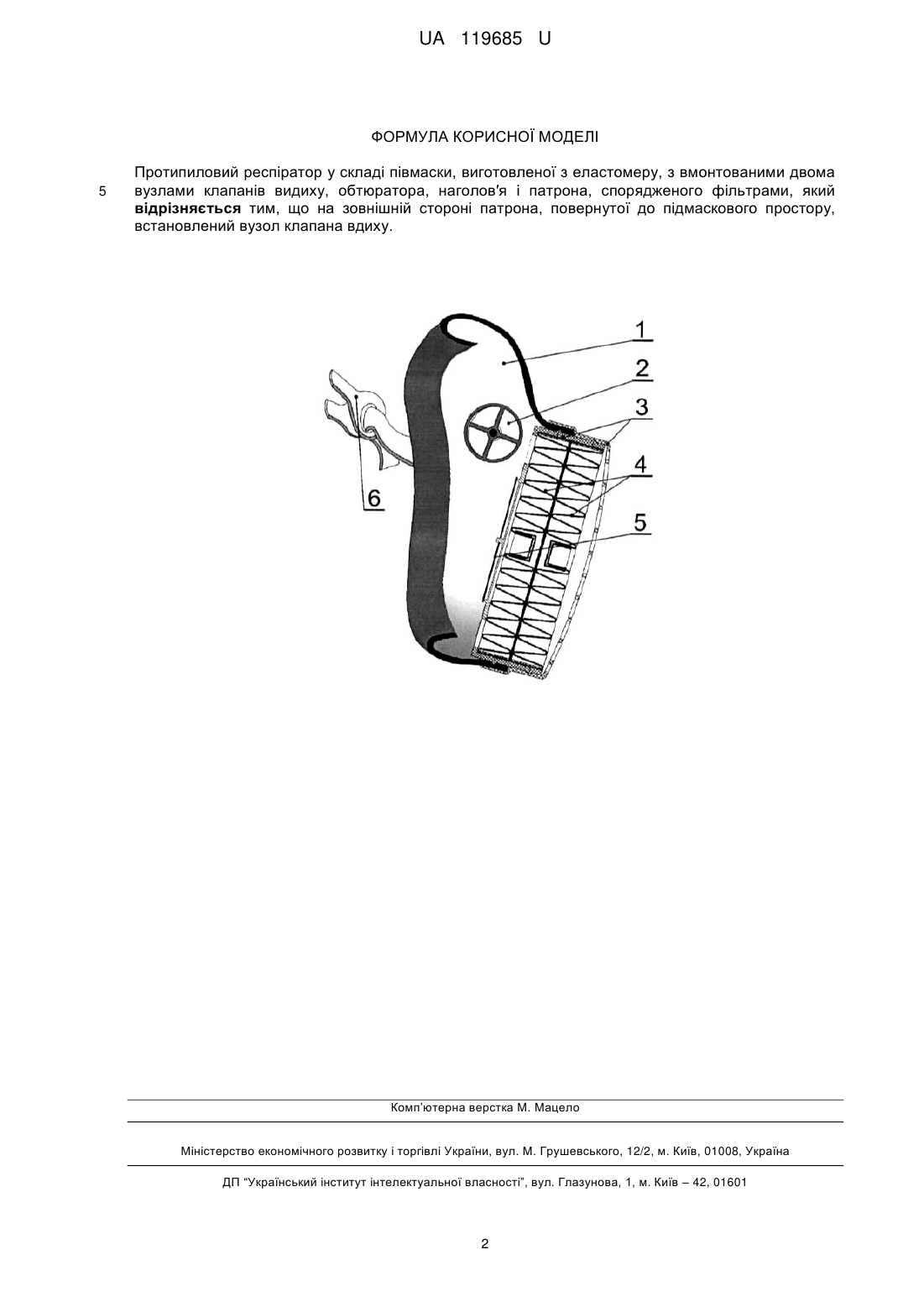

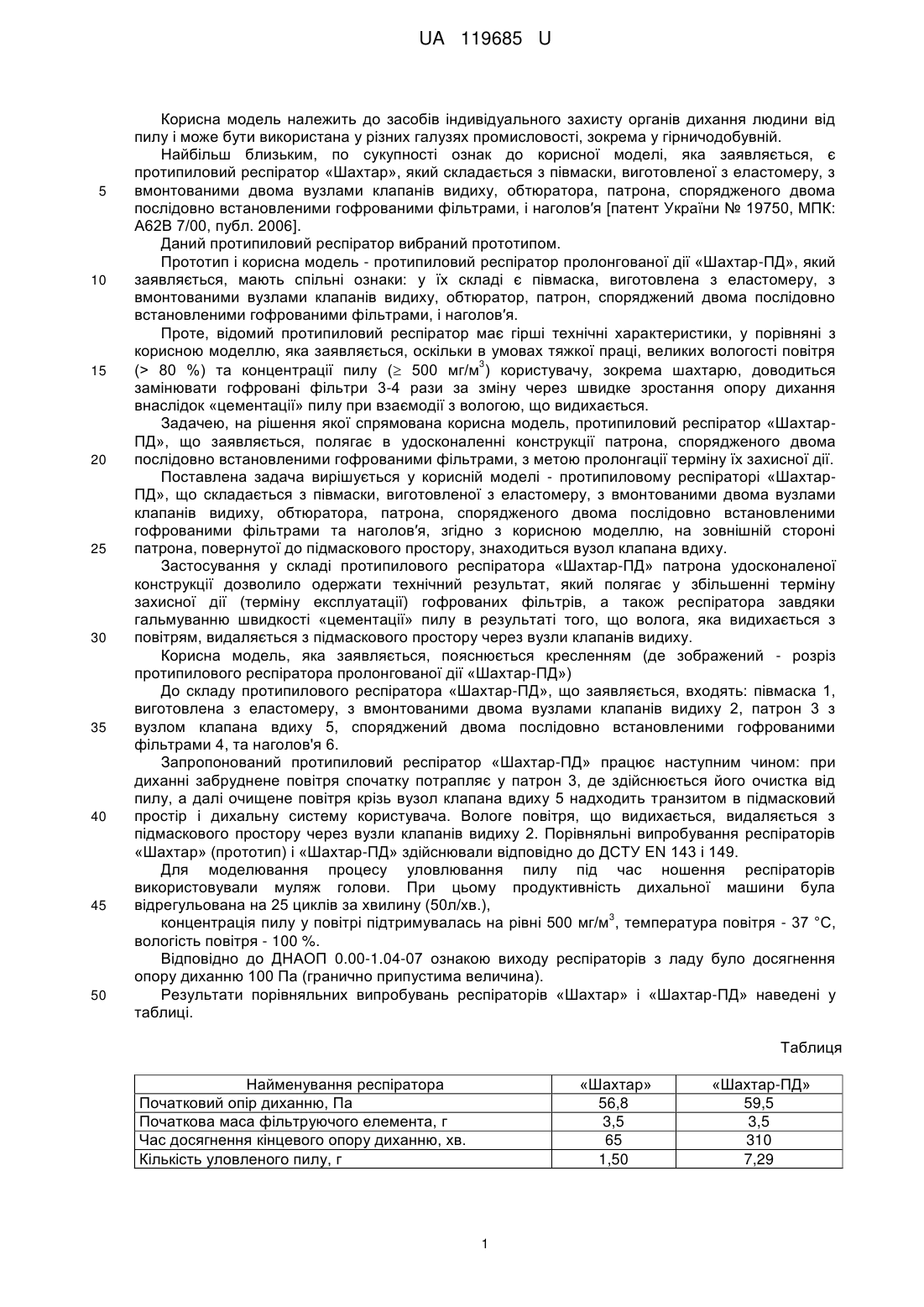

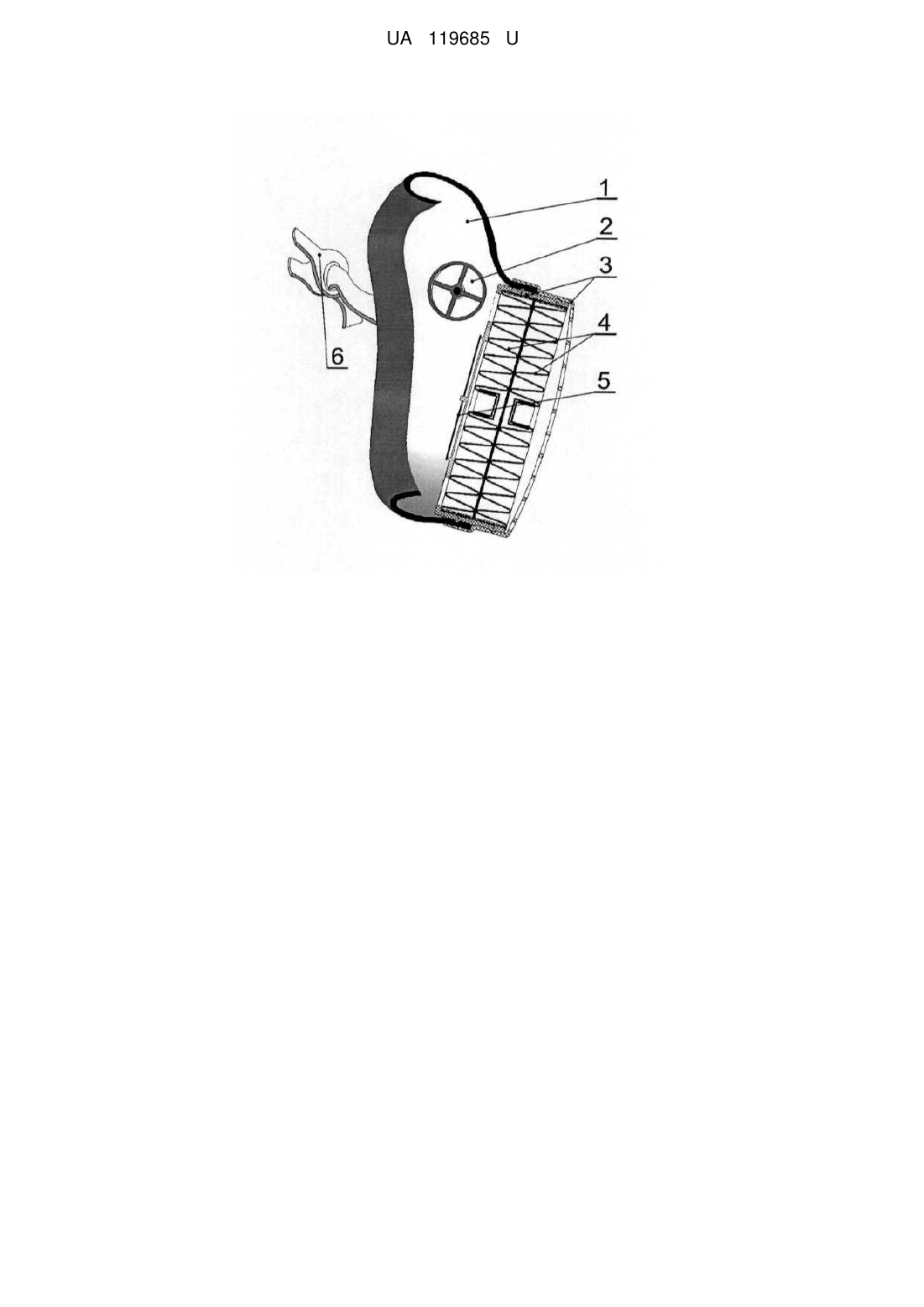

Реферат: Протипиловий респіратор у складі півмаски, виготовленої з еластомеру, з вмонтованими двома вузлами клапанів видиху, обтюратора, наголов′я і патрона, спорядженого фільтрами. На зовнішній стороні патрона, повернутої до підмаскового простору, встановлений вузол клапана вдиху. UA 119685 U (12) UA 119685 U UA 119685 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до засобів індивідуального захисту органів дихання людини від пилу і може бути використана у різних галузях промисловості, зокрема у гірничодобувній. Найбільш близьким, по сукупності ознак до корисної моделі, яка заявляється, є протипиловий респіратор «Шахтар», який складається з півмаски, виготовленої з еластомеру, з вмонтованими двома вузлами клапанів видиху, обтюратора, патрона, спорядженого двома послідовно встановленими гофрованими фільтрами, і наголов′я [патент України № 19750, МПК: А62В 7/00, публ. 2006]. Даний протипиловий респіратор вибраний прототипом. Прототип і корисна модель - протипиловий респіратор пролонгованої дії «Шахтар-ПД», який заявляється, мають спільні ознаки: у їх складі є півмаска, виготовлена з еластомеру, з вмонтованими вузлами клапанів видиху, обтюратор, патрон, споряджений двома послідовно встановленими гофрованими фільтрами, і наголов′я. Проте, відомий протипиловий респіратор має гірші технічні характеристики, у порівняні з корисною моделлю, яка заявляється, оскільки в умовах тяжкої праці, великих вологості повітря 3 (> 80 %) та концентрації пилу ( 500 мг/м ) користувачу, зокрема шахтарю, доводиться замінювати гофровані фільтри 3-4 рази за зміну через швидке зростання опору дихання внаслідок «цементації» пилу при взаємодії з вологою, що видихається. Задачею, на рішення якої спрямована корисна модель, протипиловий респіратор «ШахтарПД», що заявляється, полягає в удосконаленні конструкції патрона, спорядженого двома послідовно встановленими гофрованими фільтрами, з метою пролонгації терміну їх захисної дії. Поставлена задача вирішується у корисній моделі - протипиловому респіраторі «ШахтарПД», що складається з півмаски, виготовленої з еластомеру, з вмонтованими двома вузлами клапанів видиху, обтюратора, патрона, спорядженого двома послідовно встановленими гофрованими фільтрами та наголов′я, згідно з корисною моделлю, на зовнішній стороні патрона, повернутої до підмаскового простору, знаходиться вузол клапана вдиху. Застосування у складі протипилового респіратора «Шахтар-ПД» патрона удосконаленої конструкції дозволило одержати технічний результат, який полягає у збільшенні терміну захисної дії (терміну експлуатації) гофрованих фільтрів, а також респіратора завдяки гальмуванню швидкості «цементації» пилу в результаті того, що волога, яка видихається з повітрям, видаляється з підмаскового простору через вузли клапанів видиху. Корисна модель, яка заявляється, пояснюється кресленням (де зображений - розріз протипилового респіратора пролонгованої дії «Шахтар-ПД») До складу протипилового респіратора «Шахтар-ПД», що заявляється, входять: півмаска 1, виготовлена з еластомеру, з вмонтованими двома вузлами клапанів видиху 2, патрон 3 з вузлом клапана вдиху 5, споряджений двома послідовно встановленими гофрованими фільтрами 4, та наголов'я 6. Запропонований протипиловий респіратор «Шахтар-ПД» працює наступним чином: при диханні забруднене повітря спочатку потрапляє у патрон 3, де здійснюється його очистка від пилу, а далі очищене повітря крізь вузол клапана вдиху 5 надходить транзитом в підмасковий простір і дихальну систему користувача. Вологе повітря, що видихається, видаляється з підмаскового простору через вузли клапанів видиху 2. Порівняльні випробування респіраторів «Шахтар» (прототип) і «Шахтар-ПД» здійснювали відповідно до ДСТУ EN 143 і 149. Для моделювання процесу уловлювання пилу під час ношення респіраторів використовували муляж голови. При цьому продуктивність дихальної машини була відрегульована на 25 циклів за хвилину (50л/хв.), 3 концентрація пилу у повітрі підтримувалась на рівні 500 мг/м , температура повітря - 37 °С, вологість повітря - 100 %. Відповідно до ДНАОП 0.00-1.04-07 ознакою виходу респіраторів з ладу було досягнення опору диханню 100 Па (гранично припустима величина). Результати порівняльних випробувань респіраторів «Шахтар» і «Шахтар-ПД» наведені у таблиці. Таблиця Найменування респіратора Початковий опір диханню, Па Початкова маса фільтруючого елемента, г Час досягнення кінцевого опору диханню, хв. Кількість уловленого пилу, г «Шахтар» 56,8 3,5 65 1,50 1 «Шахтар-ПД» 59,5 3,5 310 7,29 UA 119685 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Протипиловий респіратор у складі півмаски, виготовленої з еластомеру, з вмонтованими двома вузлами клапанів видиху, обтюратора, наголов′я і патрона, спорядженого фільтрами, який відрізняється тим, що на зовнішній стороні патрона, повернутої до підмаскового простору, встановлений вузол клапана вдиху. Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
