Комбінований енергодинамічний спосіб контролю технічного стану радіоелектронних пристроїв в частотній області та вихідним реакціям

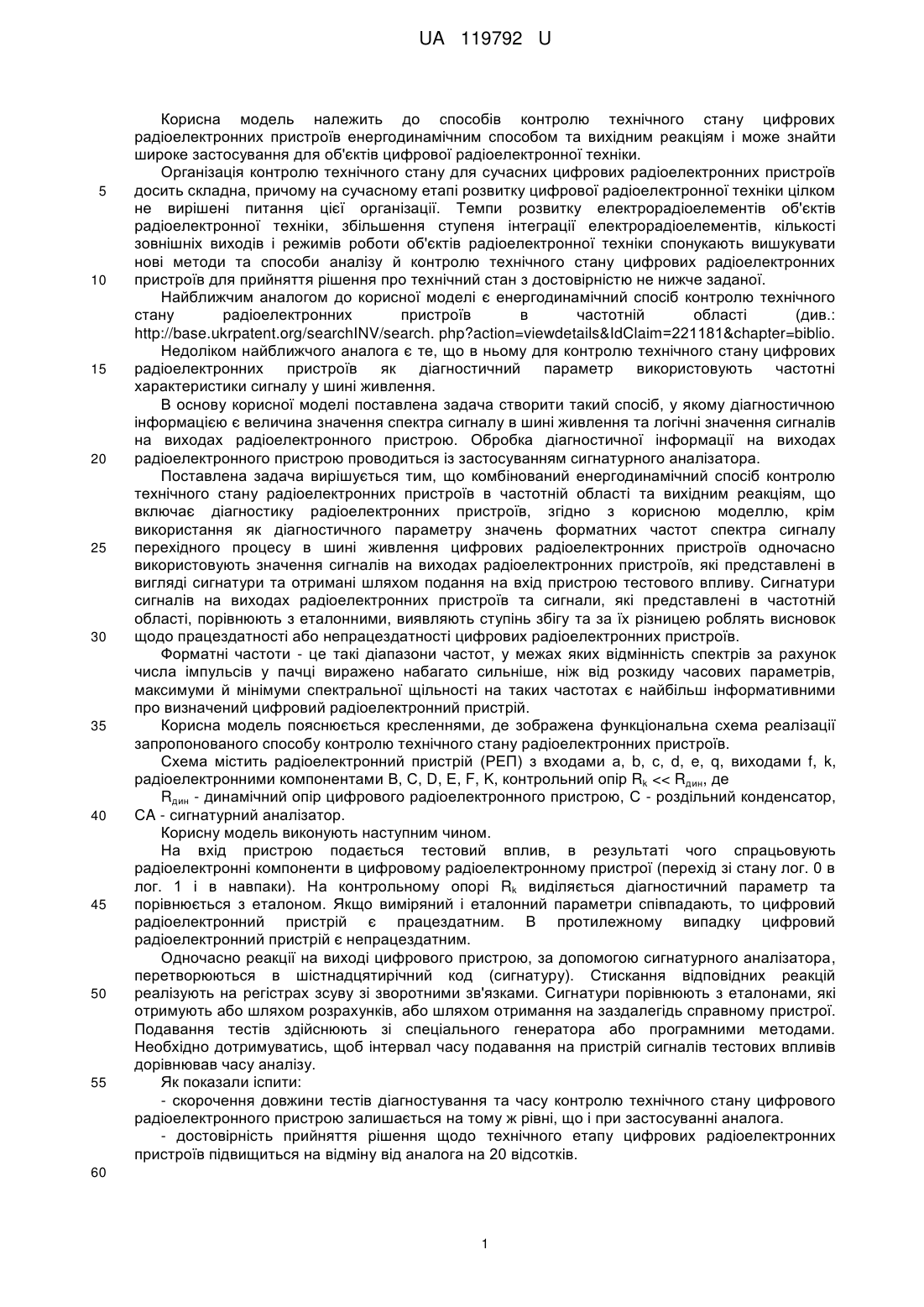

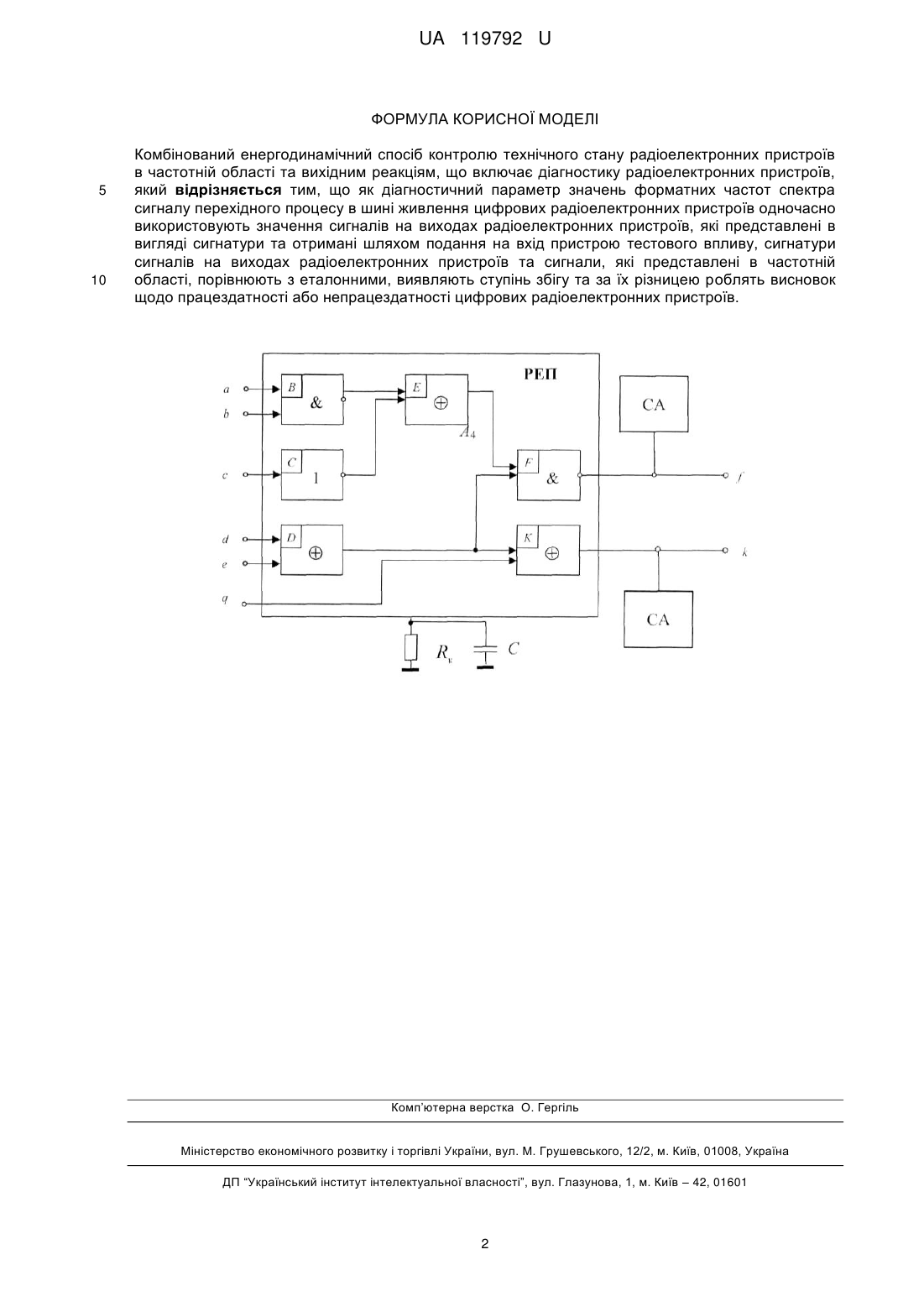

Реферат: Комбінований енергодинамічний спосіб контролю технічного стану радіоелектронних пристроїв в частотній області та вихідним реакціям включає діагностику радіоелектронних пристроїв. Як діагностичний параметр значень форматних частот спектра сигналу перехідною процесу в шині живлення цифрових радіоелектронних пристроїв одночасно використовують значення сигналів на виходах радіоелектронних пристроїв. Сигнали представлені в вигляді сигнатури та отримані шляхом подання на вхід пристрою тестового впливу. Сигнатури сигналів на виходах радіоелектронних пристроїв та сигнали, які представлені в частотній області, порівнюють з еталонними, виявляють ступінь збігу та за їх різницею роблять висновок щодо працездатності або непрацездатності цифрових радіоелектронних пристроїв. UA 119792 U (12) UA 119792 U UA 119792 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до способів контролю технічного стану цифрових радіоелектронних пристроїв енергодинамічним способом та вихідним реакціям і може знайти широке застосування для об'єктів цифрової радіоелектронної техніки. Організація контролю технічного стану для сучасних цифрових радіоелектронних пристроїв досить складна, причому на сучасному етапі розвитку цифрової радіоелектронної техніки цілком не вирішені питання цієї організації. Темпи розвитку електрорадіоелементів об'єктів радіоелектронної техніки, збільшення ступеня інтеграції електрорадіоелементів, кількості зовнішніх виходів і режимів роботи об'єктів радіоелектронної техніки спонукають вишукувати нові методи та способи аналізу й контролю технічного стану цифрових радіоелектронних пристроїв для прийняття рішення про технічний стан з достовірністю не нижче заданої. Найближчим аналогом до корисної моделі є енергодинамічний спосіб контролю технічного стану радіоелектронних пристроїв в частотній області (див.: http://base.ukrpatent.org/searchINV/search. php?action=viewdetails&IdClaim=221181&сhapter=biblio. Недоліком найближчого аналога є те, що в ньому для контролю технічного стану цифрових радіоелектронних пристроїв як діагностичний параметр використовують частотні характеристики сигналу у шині живлення. В основу корисної моделі поставлена задача створити такий спосіб, у якому діагностичною інформацією є величина значення спектра сигналу в шині живлення та логічні значення сигналів на виходах радіоелектронного пристрою. Обробка діагностичної інформації на виходах радіоелектронного пристрою проводиться із застосуванням сигнатурного аналізатора. Поставлена задача вирішується тим, що комбінований енергодинамічний спосіб контролю технічного стану радіоелектронних пристроїв в частотній області та вихідним реакціям, що включає діагностику радіоелектронних пристроїв, згідно з корисною моделлю, крім використання як діагностичного параметру значень форматних частот спектра сигналу перехідного процесу в шині живлення цифрових радіоелектронних пристроїв одночасно використовують значення сигналів на виходах радіоелектронних пристроїв, які представлені в вигляді сигнатури та отримані шляхом подання на вхід пристрою тестового впливу. Сигнатури сигналів на виходах радіоелектронних пристроїв та сигнали, які представлені в частотній області, порівнюють з еталонними, виявляють ступінь збігу та за їх різницею роблять висновок щодо працездатності або непрацездатності цифрових радіоелектронних пристроїв. Форматні частоти - це такі діапазони частот, у межах яких відмінність спектрів за рахунок числа імпульсів у пачці виражено набагато сильніше, ніж від розкиду часових параметрів, максимуми й мінімуми спектральної щільності на таких частотах є найбільш інформативними про визначений цифровий радіоелектронний пристрій. Корисна модель пояснюється кресленнями, де зображена функціональна схема реалізації запропонованого способу контролю технічного стану радіоелектронних пристроїв. Схема містить радіоелектронний пристрій (РЕП) з входами а, b, с, d, e, q, виходами f, k, радіоелектронними компонентами В, С, D, Е, F, K, контрольний опір Rk
