Шпунт профільної дошки

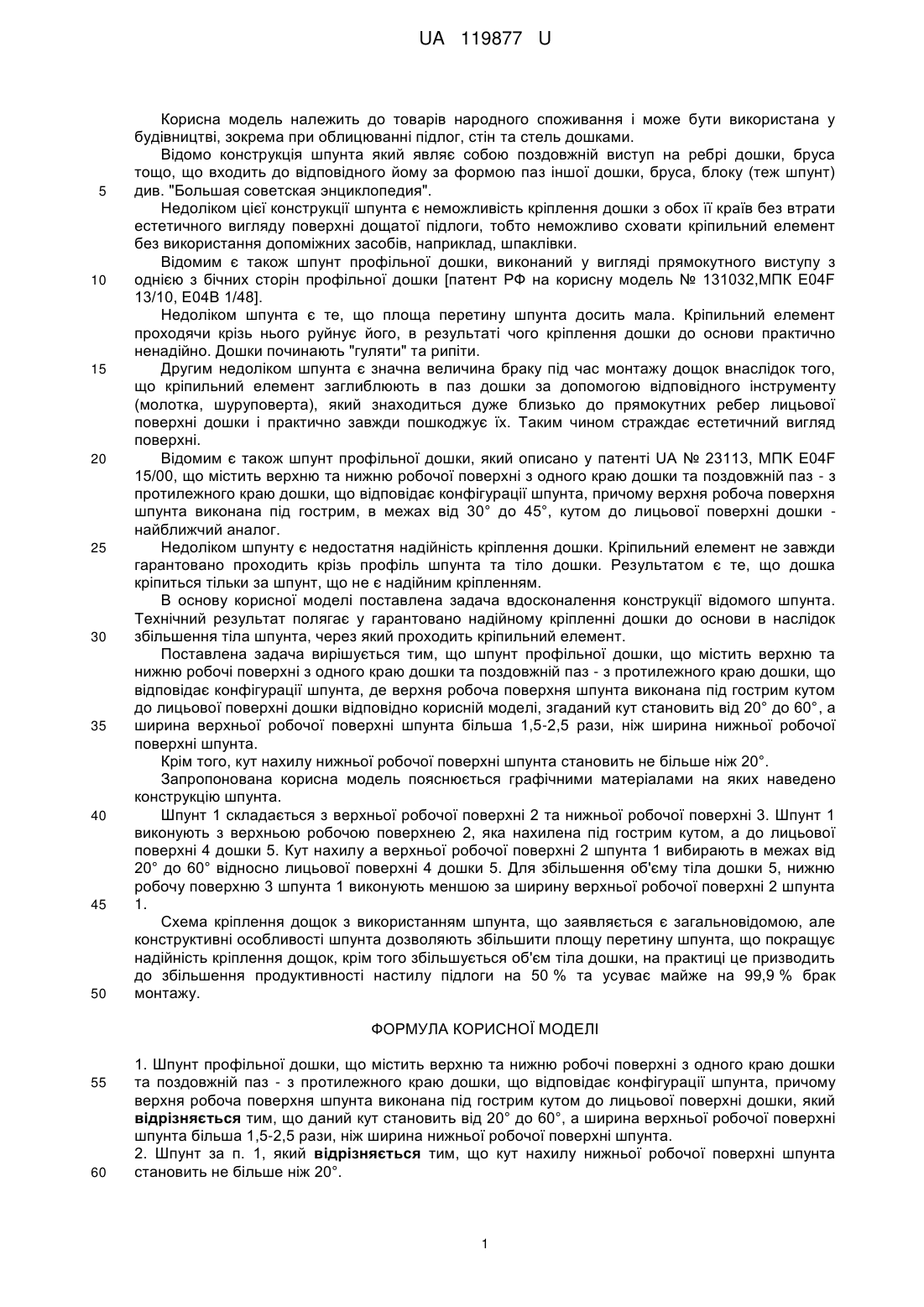

Реферат: UA 119877 U UA 119877 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до товарів народного споживання і може бути використана у будівництві, зокрема при облицюванні підлог, стін та стель дошками. Відомо конструкція шпунта який являє собою поздовжній виступ на ребрі дошки, бруса тощо, що входить до відповідного йому за формою паз іншої дошки, бруса, блоку (теж шпунт) див. "Большая советская энциклопедия". Недоліком цієї конструкції шпунта є неможливість кріплення дошки з обох її країв без втрати естетичного вигляду поверхні дощатої підлоги, тобто неможливо сховати кріпильний елемент без використання допоміжних засобів, наприклад, шпаклівки. Відомим є також шпунт профільної дошки, виконаний у вигляді прямокутного виступу з однією з бічних сторін профільної дошки [патент РФ на корисну модель № 131032,МПК Е04F 13/10, Ε04В 1/48]. Недоліком шпунта є те, що площа перетину шпунта досить мала. Кріпильний елемент проходячи крізь нього руйнує його, в результаті чого кріплення дошки до основи практично ненадійно. Дошки починають "гуляти" та рипіти. Другим недоліком шпунта є значна величина браку під час монтажу дощок внаслідок того, що кріпильний елемент заглиблюють в паз дошки за допомогою відповідного інструменту (молотка, шуруповерта), який знаходиться дуже близько до прямокутних ребер лицьової поверхні дошки і практично завжди пошкоджує їх. Таким чином страждає естетичний вигляд поверхні. Відомим є також шпунт профільної дошки, який описано у патенті UA № 23113, ΜΠΚ Ε04F 15/00, що містить верхню та нижню робочої поверхні з одного краю дошки та поздовжній паз - з протилежного краю дошки, що відповідає конфігурації шпунта, причому верхня робоча поверхня шпунта виконана під гострим, в межах від 30° до 45°, кутом до лицьової поверхні дошки найближчий аналог. Недоліком шпунту є недостатня надійність кріплення дошки. Кріпильний елемент не завжди гарантовано проходить крізь профіль шпунта та тіло дошки. Результатом є те, що дошка кріпиться тільки за шпунт, що не є надійним кріпленням. В основу корисної моделі поставлена задача вдосконалення конструкції відомого шпунта. Технічний результат полягає у гарантовано надійному кріпленні дошки до основи в наслідок збільшення тіла шпунта, через який проходить кріпильний елемент. Поставлена задача вирішується тим, що шпунт профільної дошки, що містить верхню та нижню робочі поверхні з одного краю дошки та поздовжній паз - з протилежного краю дошки, що відповідає конфігурації шпунта, де верхня робоча поверхня шпунта виконана під гострим кутом до лицьової поверхні дошки відповідно корисній моделі, згаданий кут становить від 20° до 60°, а ширина верхньої робочої поверхні шпунта більша 1,5-2,5 рази, ніж ширина нижньої робочої поверхні шпунта. Крім того, кут нахилу нижньої робочої поверхні шпунта становить не більше ніж 20°. Запропонована корисна модель пояснюється графічними матеріалами на яких наведено конструкцію шпунта. Шпунт 1 складається з верхньої робочої поверхні 2 та нижньої робочої поверхні 3. Шпунт 1 виконують з верхньою робочою поверхнею 2, яка нахилена під гострим кутом, а до лицьової поверхні 4 дошки 5. Кут нахилу а верхньої робочої поверхні 2 шпунта 1 вибирають в межах від 20° до 60° відносно лицьової поверхні 4 дошки 5. Для збільшення об'єму тіла дошки 5, нижню робочу поверхню 3 шпунта 1 виконують меншою за ширину верхньої робочої поверхні 2 шпунта 1. Схема кріплення дощок з використанням шпунта, що заявляється є загальновідомою, але конструктивні особливості шпунта дозволяють збільшити площу перетину шпунта, що покращує надійність кріплення дощок, крім того збільшується об'єм тіла дошки, на практиці це призводить до збільшення продуктивності настилу підлоги на 50 % та усуває майже на 99,9 % брак монтажу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Шпунт профільної дошки, що містить верхню та нижню робочі поверхні з одного краю дошки та поздовжній паз - з протилежного краю дошки, що відповідає конфігурації шпунта, причому верхня робоча поверхня шпунта виконана під гострим кутом до лицьової поверхні дошки, який відрізняється тим, що даний кут становить від 20° до 60°, а ширина верхньої робочої поверхні шпунта більша 1,5-2,5 рази, ніж ширина нижньої робочої поверхні шпунта. 2. Шпунт за п. 1, який відрізняється тим, що кут нахилу нижньої робочої поверхні шпунта становить не більше ніж 20°. 1 UA 119877 U Комп’ютерна верстка А. Крижанівський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
