Портативний пристрій для безполуменевого нагрівання їжі

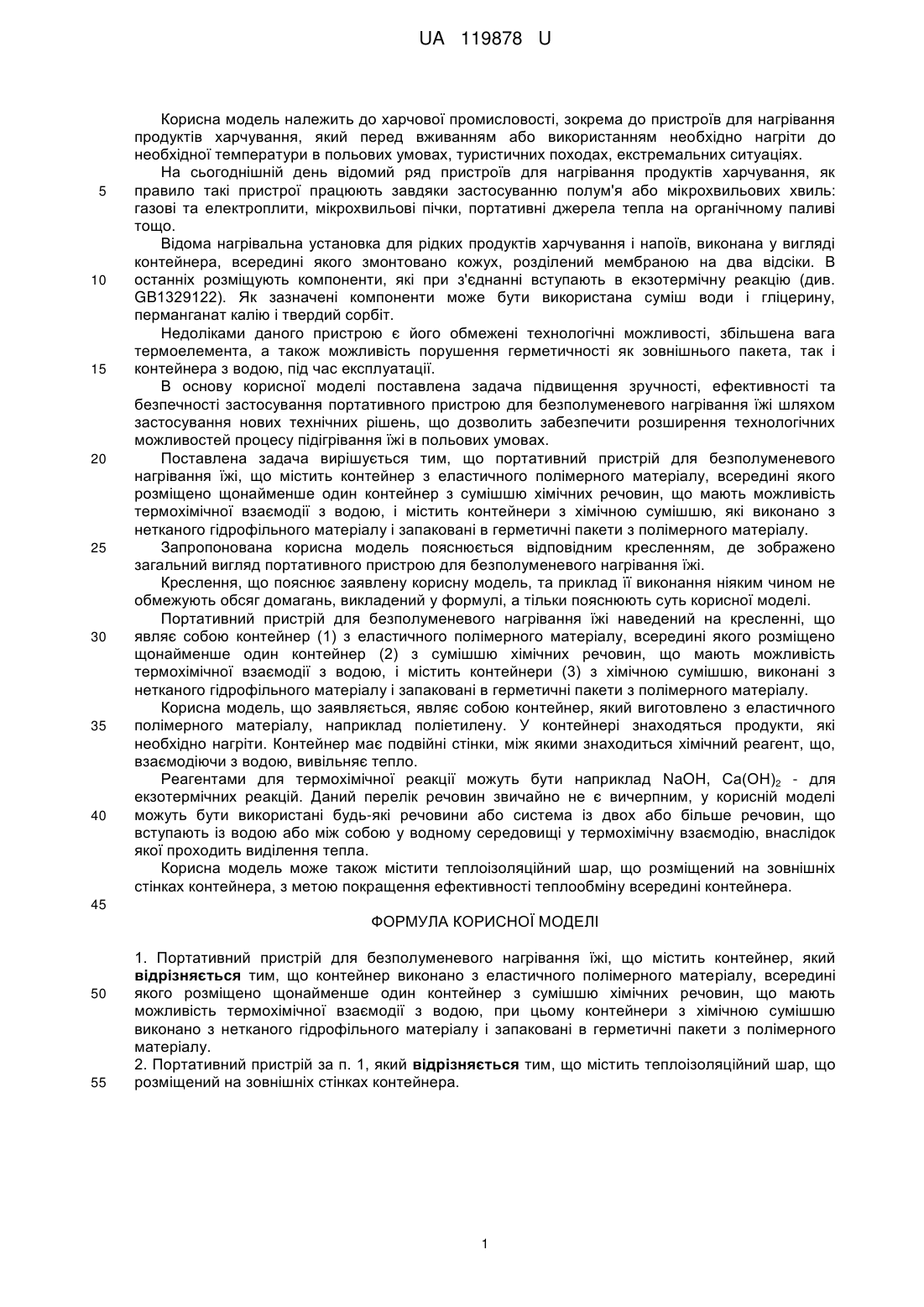

Реферат: UA 119878 U UA 119878 U 5 10 15 20 25 30 35 40 Корисна модель належить до харчової промисловості, зокрема до пристроїв для нагрівання продуктів харчування, який перед вживанням або використанням необхідно нагріти до необхідної температури в польових умовах, туристичних походах, екстремальних ситуаціях. На сьогоднішній день відомий ряд пристроїв для нагрівання продуктів харчування, як правило такі пристрої працюють завдяки застосуванню полум'я або мікрохвильових хвиль: газові та електроплити, мікрохвильові пічки, портативні джерела тепла на органічному паливі тощо. Відома нагрівальна установка для рідких продуктів харчування і напоїв, виконана у вигляді контейнера, всередині якого змонтовано кожух, розділений мембраною на два відсіки. В останніх розміщують компоненти, які при з'єднанні вступають в екзотермічну реакцію (див. GB1329122). Як зазначені компоненти може бути використана суміш води і гліцерину, перманганат калію і твердий сорбіт. Недоліками даного пристрою є його обмежені технологічні можливості, збільшена вага термоелемента, а також можливість порушення герметичності як зовнішнього пакета, так і контейнера з водою, під час експлуатації. В основу корисної моделі поставлена задача підвищення зручності, ефективності та безпечності застосування портативного пристрою для безполуменевого нагрівання їжі шляхом застосування нових технічних рішень, що дозволить забезпечити розширення технологічних можливостей процесу підігрівання їжі в польових умовах. Поставлена задача вирішується тим, що портативний пристрій для безполуменевого нагрівання їжі, що містить контейнер з еластичного полімерного матеріалу, всередині якого розміщено щонайменше один контейнер з сумішшю хімічних речовин, що мають можливість термохімічної взаємодії з водою, і містить контейнери з хімічною сумішшю, які виконано з нетканого гідрофільного матеріалу і запаковані в герметичні пакети з полімерного матеріалу. Запропонована корисна модель пояснюється відповідним кресленням, де зображено загальний вигляд портативного пристрою для безполуменевого нагрівання їжі. Креслення, що пояснює заявлену корисну модель, та приклад її виконання ніяким чином не обмежують обсяг домагань, викладений у формулі, а тільки пояснюють суть корисної моделі. Портативний пристрій для безполуменевого нагрівання їжі наведений на кресленні, що являє собою контейнер (1) з еластичного полімерного матеріалу, всередині якого розміщено щонайменше один контейнер (2) з сумішшю хімічних речовин, що мають можливість термохімічної взаємодії з водою, і містить контейнери (3) з хімічною сумішшю, виконані з нетканого гідрофільного матеріалу і запаковані в герметичні пакети з полімерного матеріалу. Корисна модель, що заявляється, являє собою контейнер, який виготовлено з еластичного полімерного матеріалу, наприклад поліетилену. У контейнері знаходяться продукти, які необхідно нагріти. Контейнер має подвійні стінки, між якими знаходиться хімічний реагент, що, взаємодіючи з водою, вивільняє тепло. Реагентами для термохімічної реакції можуть бути наприклад NaOH, Са(ОН)2 - для екзотермічних реакцій. Даний перелік речовин звичайно не є вичерпним, у корисній моделі можуть бути використані будь-які речовини або система із двох або більше речовин, що вступають із водою або між собою у водному середовищі у термохімічну взаємодію, внаслідок якої проходить виділення тепла. Корисна модель може також містити теплоізоляційний шар, що розміщений на зовнішніх стінках контейнера, з метою покращення ефективності теплообміну всередині контейнера. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 1. Портативний пристрій для безполуменевого нагрівання їжі, що містить контейнер, який відрізняється тим, що контейнер виконано з еластичного полімерного матеріалу, всередині якого розміщено щонайменше один контейнер з сумішшю хімічних речовин, що мають можливість термохімічної взаємодії з водою, при цьому контейнери з хімічною сумішшю виконано з нетканого гідрофільного матеріалу і запаковані в герметичні пакети з полімерного матеріалу. 2. Портативний пристрій за п. 1, який відрізняється тим, що містить теплоізоляційний шар, що розміщений на зовнішніх стінках контейнера. 1 UA 119878 U Комп’ютерна верстка А. Крижанівський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
