Пристрій для виготовлення профільної втулки муфти втулкової запобіжної пружної

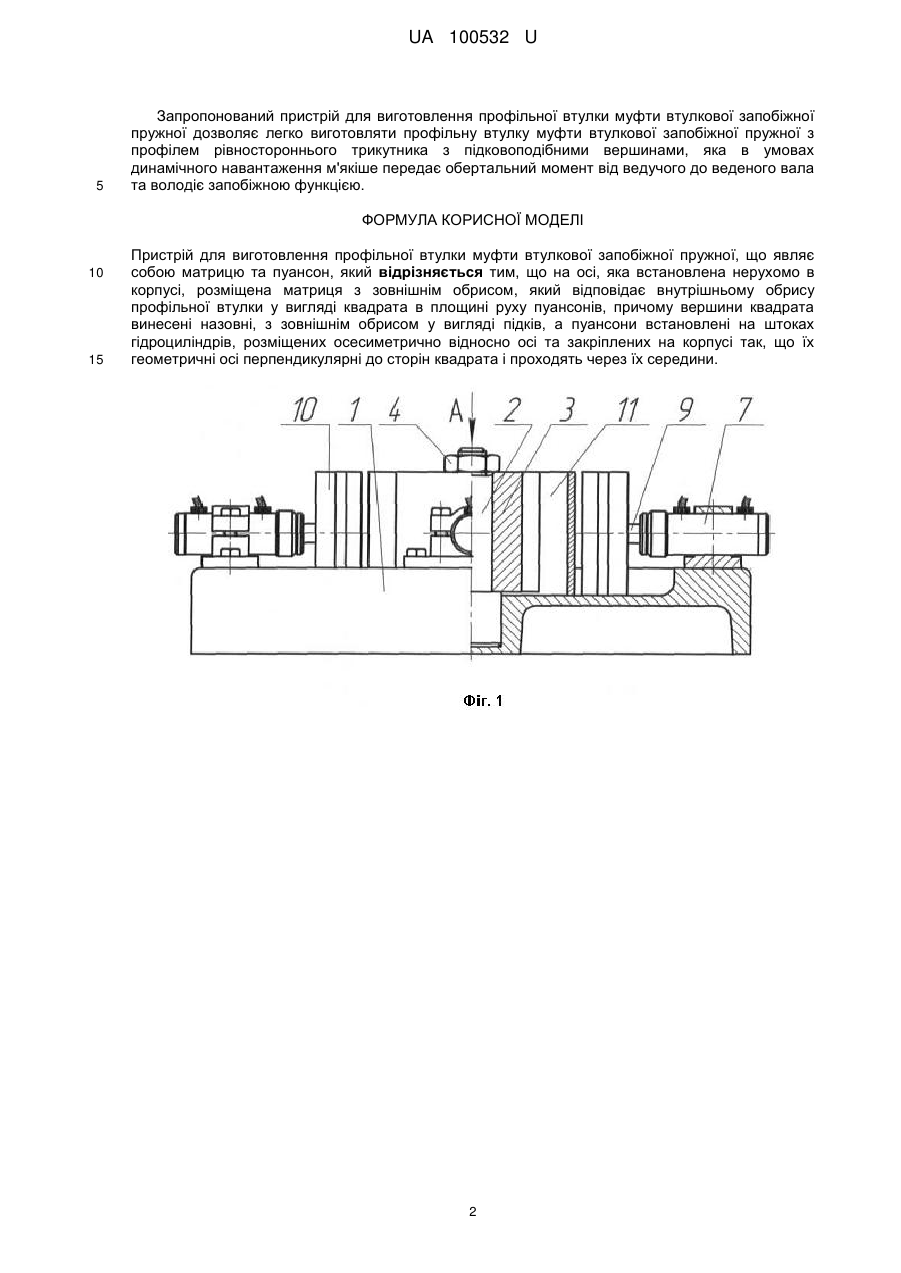

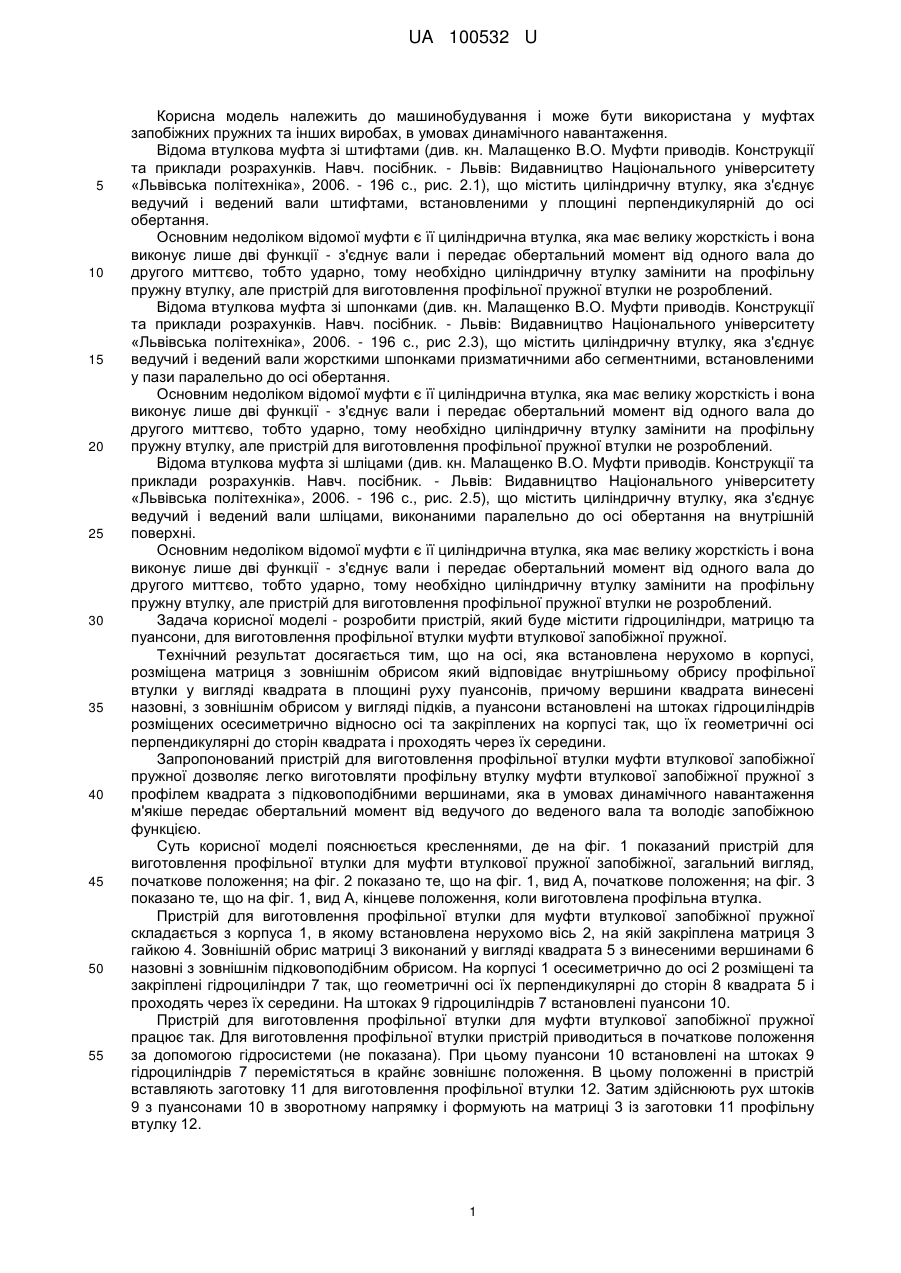

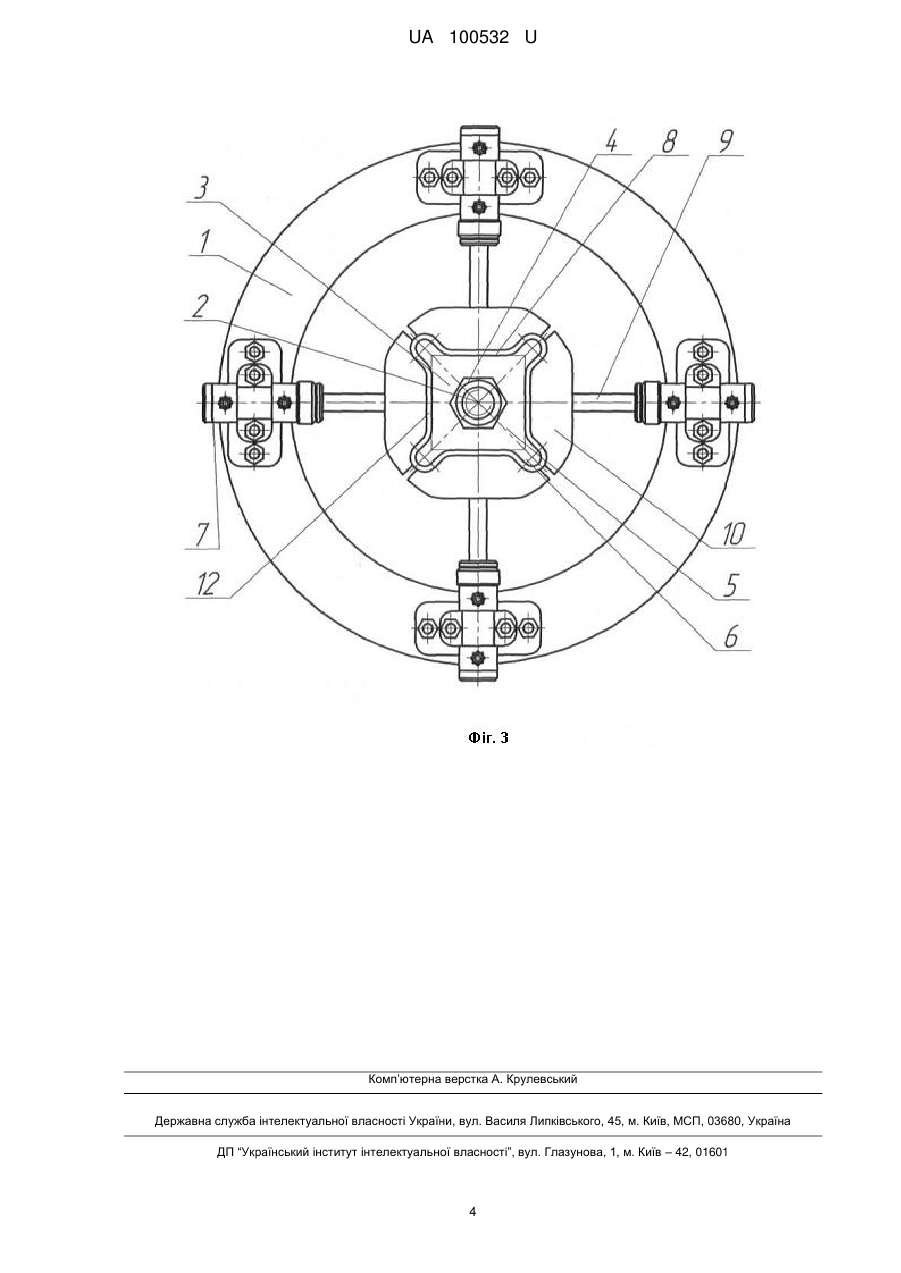

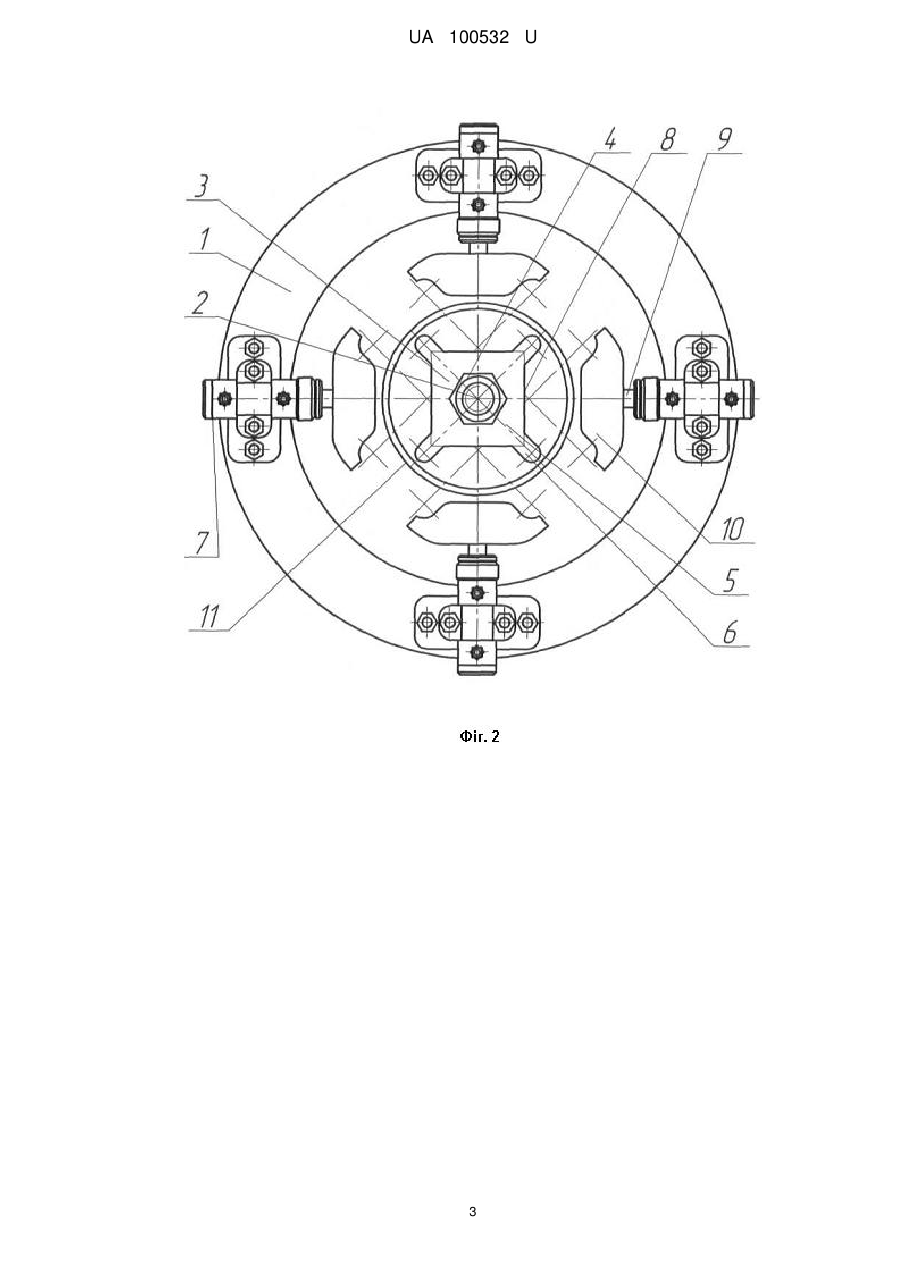

Реферат: Пристрій для виготовлення профільної втулки муфти втулкової запобіжної пружної, що являє собою матрицю та пуансон. При цьому на осі, яка встановлена нерухомо в корпусі, розміщена матриця з зовнішнім обрисом, який відповідає внутрішньому обрису профільної втулки у вигляді квадрата в площині руху пуансонів, причому вершини квадрата винесені назовні, з зовнішнім обрисом у вигляді підків, а пуансони встановлені на штоках гідроциліндрів розміщених осесиметрично відносно осі та закріплених на корпусі так, що їх геометричні осі перпендикулярні до сторін квадрата і проходять через їх середини. UA 100532 U (12) UA 100532 U UA 100532 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до машинобудування і може бути використана у муфтах запобіжних пружних та інших виробах, в умовах динамічного навантаження. Відома втулкова муфта зі штифтами (див. кн. Малащенко В.О. Муфти приводів. Конструкції та приклади розрахунків. Навч. посібник. - Львів: Видавництво Національного університету «Львівська політехніка», 2006. - 196 с., рис. 2.1), що містить циліндричну втулку, яка з'єднує ведучий і ведений вали штифтами, встановленими у площині перпендикулярній до осі обертання. Основним недоліком відомої муфти є її циліндрична втулка, яка має велику жорсткість і вона виконує лише дві функції - з'єднує вали і передає обертальний момент від одного вала до другого миттєво, тобто ударно, тому необхідно циліндричну втулку замінити на профільну пружну втулку, але пристрій для виготовлення профільної пружної втулки не розроблений. Відома втулкова муфта зі шпонками (див. кн. Малащенко В.О. Муфти приводів. Конструкції та приклади розрахунків. Навч. посібник. - Львів: Видавництво Національного університету «Львівська політехніка», 2006. - 196 с., рис 2.3), що містить циліндричну втулку, яка з'єднує ведучий і ведений вали жорсткими шпонками призматичними або сегментними, встановленими у пази паралельно до осі обертання. Основним недоліком відомої муфти є її циліндрична втулка, яка має велику жорсткість і вона виконує лише дві функції - з'єднує вали і передає обертальний момент від одного вала до другого миттєво, тобто ударно, тому необхідно циліндричну втулку замінити на профільну пружну втулку, але пристрій для виготовлення профільної пружної втулки не розроблений. Відома втулкова муфта зі шліцами (див. кн. Малащенко В.О. Муфти приводів. Конструкції та приклади розрахунків. Навч. посібник. - Львів: Видавництво Національного університету «Львівська політехніка», 2006. - 196 с., рис. 2.5), що містить циліндричну втулку, яка з'єднує ведучий і ведений вали шліцами, виконаними паралельно до осі обертання на внутрішній поверхні. Основним недоліком відомої муфти є її циліндрична втулка, яка має велику жорсткість і вона виконує лише дві функції - з'єднує вали і передає обертальний момент від одного вала до другого миттєво, тобто ударно, тому необхідно циліндричну втулку замінити на профільну пружну втулку, але пристрій для виготовлення профільної пружної втулки не розроблений. Задача корисної моделі - розробити пристрій, який буде містити гідроциліндри, матрицю та пуансони, для виготовлення профільної втулки муфти втулкової запобіжної пружної. Технічний результат досягається тим, що на осі, яка встановлена нерухомо в корпусі, розміщена матриця з зовнішнім обрисом який відповідає внутрішньому обрису профільної втулки у вигляді квадрата в площині руху пуансонів, причому вершини квадрата винесені назовні, з зовнішнім обрисом у вигляді підків, а пуансони встановлені на штоках гідроциліндрів розміщених осесиметрично відносно осі та закріплених на корпусі так, що їх геометричні осі перпендикулярні до сторін квадрата і проходять через їх середини. Запропонований пристрій для виготовлення профільної втулки муфти втулкової запобіжної пружної дозволяє легко виготовляти профільну втулку муфти втулкової запобіжної пружної з профілем квадрата з підковоподібними вершинами, яка в умовах динамічного навантаження м'якіше передає обертальний момент від ведучого до веденого вала та володіє запобіжною функцією. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 показаний пристрій для виготовлення профільної втулки для муфти втулкової пружної запобіжної, загальний вигляд, початкове положення; на фіг. 2 показано те, що на фіг. 1, вид А, початкове положення; на фіг. 3 показано те, що на фіг. 1, вид А, кінцеве положення, коли виготовлена профільна втулка. Пристрій для виготовлення профільної втулки для муфти втулкової запобіжної пружної складається з корпуса 1, в якому встановлена нерухомо вісь 2, на якій закріплена матриця 3 гайкою 4. Зовнішній обрис матриці 3 виконаний у вигляді квадрата 5 з винесеними вершинами 6 назовні з зовнішнім підковоподібним обрисом. На корпусі 1 осесиметрично до осі 2 розміщені та закріплені гідроциліндри 7 так, що геометричні осі їх перпендикулярні до сторін 8 квадрата 5 і проходять через їх середини. На штоках 9 гідроциліндрів 7 встановлені пуансони 10. Пристрій для виготовлення профільної втулки для муфти втулкової запобіжної пружної працює так. Для виготовлення профільної втулки пристрій приводиться в початкове положення за допомогою гідросистеми (не показана). При цьому пуансони 10 встановлені на штоках 9 гідроциліндрів 7 перемістяться в крайнє зовнішнє положення. В цьому положенні в пристрій вставляють заготовку 11 для виготовлення профільної втулки 12. Затим здійснюють рух штоків 9 з пуансонами 10 в зворотному напрямку і формують на матриці 3 із заготовки 11 профільну втулку 12. 1 UA 100532 U 5 Запропонований пристрій для виготовлення профільної втулки муфти втулкової запобіжної пружної дозволяє легко виготовляти профільну втулку муфти втулкової запобіжної пружної з профілем рівностороннього трикутника з підковоподібними вершинами, яка в умовах динамічного навантаження м'якіше передає обертальний момент від ведучого до веденого вала та володіє запобіжною функцією. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Пристрій для виготовлення профільної втулки муфти втулкової запобіжної пружної, що являє собою матрицю та пуансон, який відрізняється тим, що на осі, яка встановлена нерухомо в корпусі, розміщена матриця з зовнішнім обрисом, який відповідає внутрішньому обрису профільної втулки у вигляді квадрата в площині руху пуансонів, причому вершини квадрата винесені назовні, з зовнішнім обрисом у вигляді підків, а пуансони встановлені на штоках гідроциліндрів, розміщених осесиметрично відносно осі та закріплених на корпусі так, що їх геометричні осі перпендикулярні до сторін квадрата і проходять через їх середини. 2 UA 100532 U 3 UA 100532 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
