Профільна балка для проведення бетонних робіт та спосіб спорудження бетонного покриття з використанням профільної балки

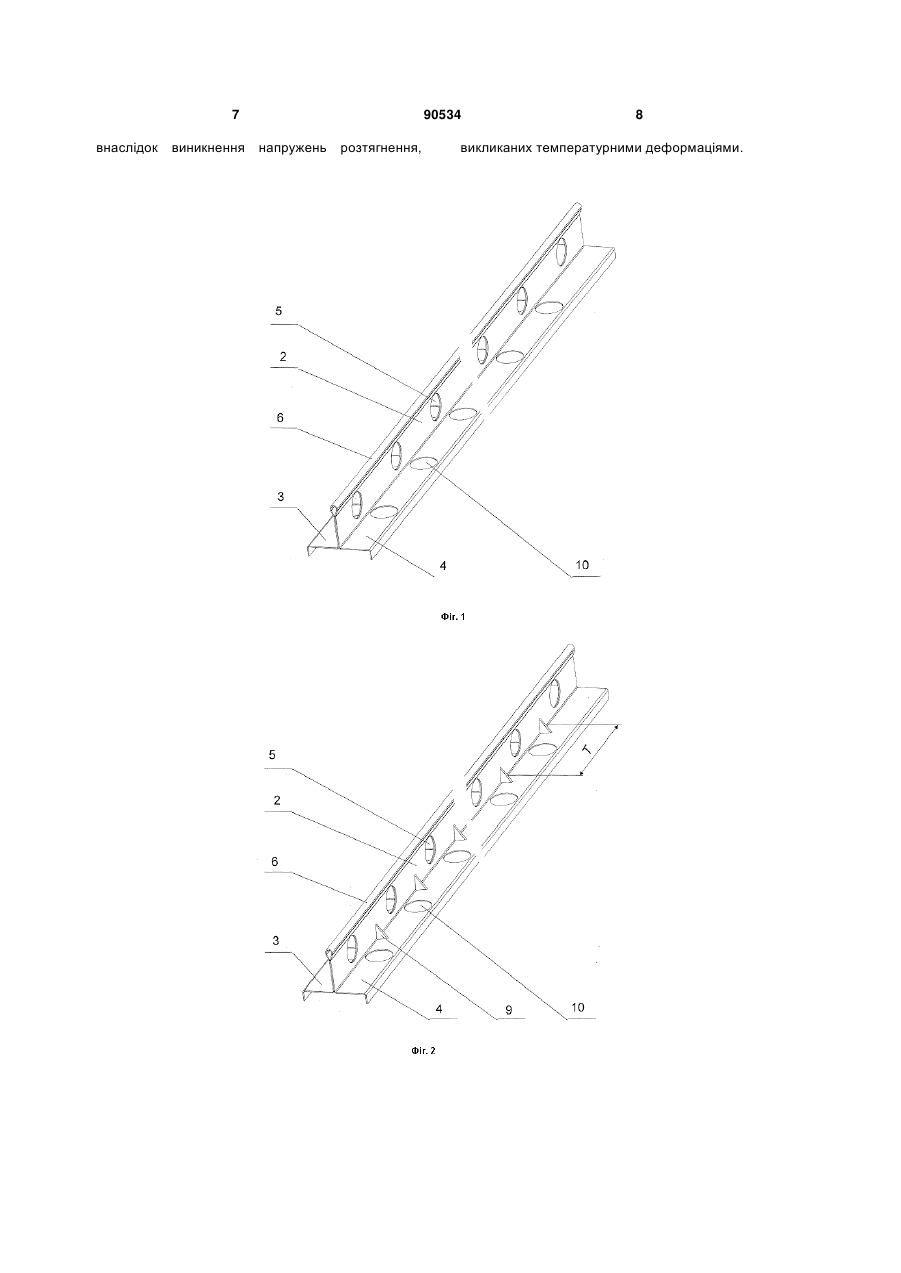

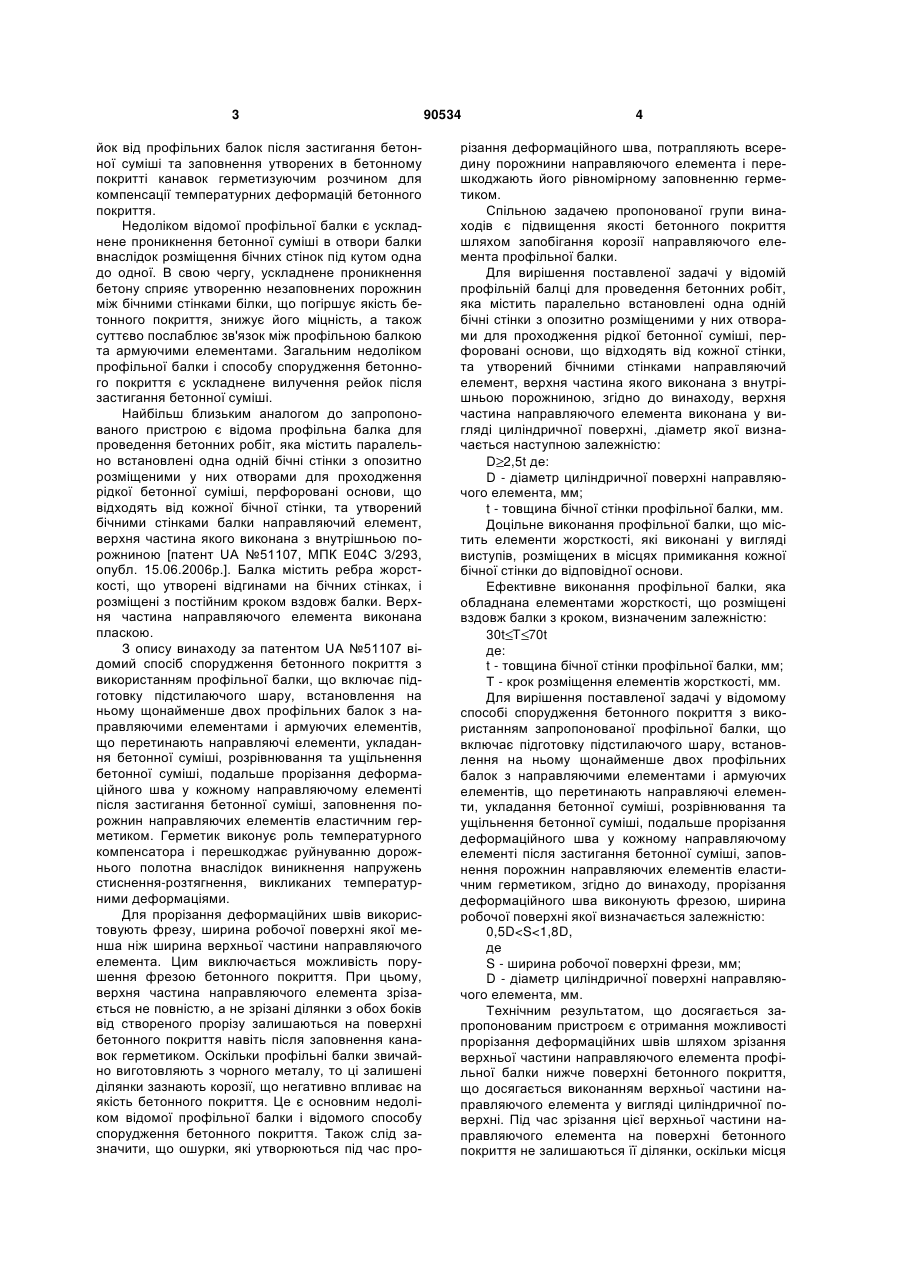

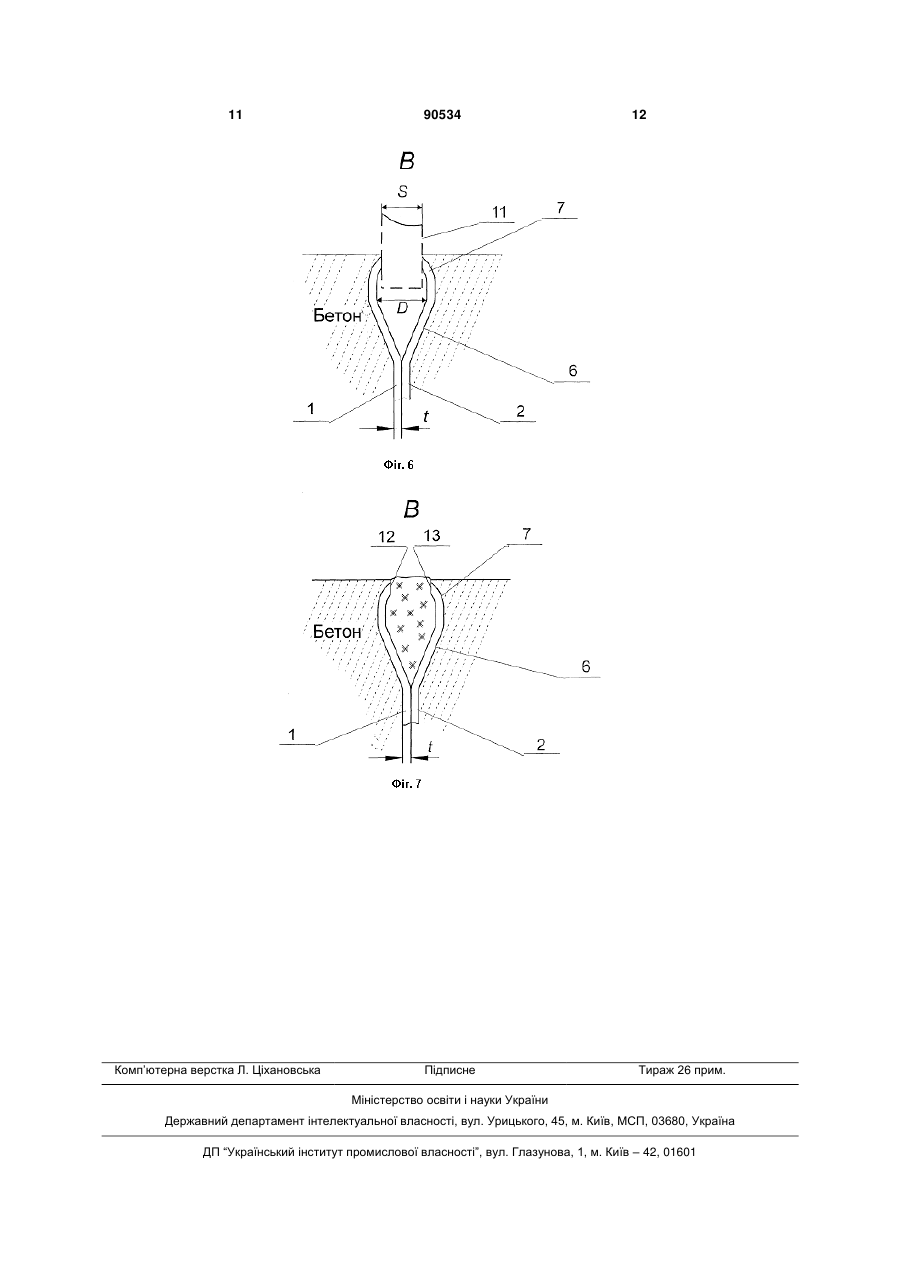

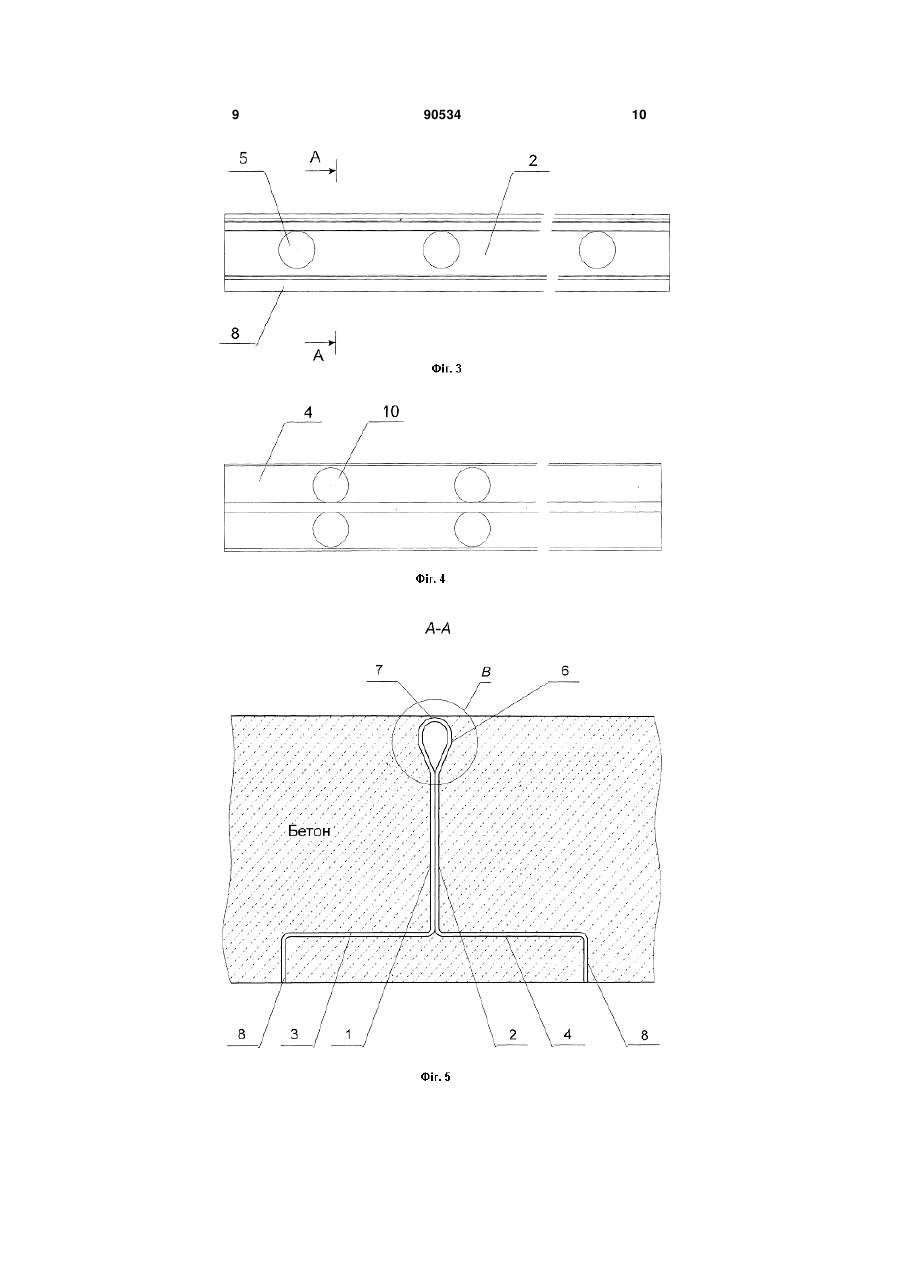

1. Профільна балка для проведення бетонних робіт, яка містить паралельно встановлені одна одній бічні стінки з опозитно розміщеними у них отворами для проходження рідкої бетонної суміші, перфоровані основи, що відходять від кожної бічної стінки, та утворений бічними стінками направляючий елемент, верхня частина якого виконана з внутрішньою порожниною, яка відрізняється тим, що верхня частина направляючого елемента виконана у вигляді циліндричної поверхні, діаметр якої визначається наступною залежністю: D 2,5t, де D - діаметр циліндричної поверхні направляючого елемента, мм; t - товщина бічної стінки профільної балки, мм. 2. Профільна балка за п. 1, яка відрізняється тим, що вона містить елементи жорсткості, які ви C2 2 90534 1 3 йок від профільних балок після застигання бетонної суміші та заповнення утворених в бетонному покритті канавок герметизуючим розчином для компенсації температурних деформацій бетонного покриття. Недоліком відомої профільної балки є ускладнене проникнення бетонної суміші в отвори балки внаслідок розміщення бічних стінок під кутом одна до одної. В свою чергу, ускладнене проникнення бетону сприяє утворенню незаповнених порожнин між бічними стінками білки, що погіршує якість бетонного покриття, знижує його міцність, а також суттєво послаблює зв'язок між профільною балкою та армуючими елементами. Загальним недоліком профільної балки і способу спорудження бетонного покриття є ускладнене вилучення рейок після застигання бетонної суміші. Найбільш близьким аналогом до запропонованого пристрою є відома профільна балка для проведення бетонних робіт, яка містить паралельно встановлені одна одній бічні стінки з опозитно розміщеними у них отворами для проходження рідкої бетонної суміші, перфоровані основи, що відходять від кожної бічної стінки, та утворений бічними стінками балки направляючий елемент, верхня частина якого виконана з внутрішньою порожниною [патент UA №51107, МПК Е04С 3/293, опубл. 15.06.2006р.]. Балка містить ребра жорсткості, що утворені відгинами на бічних стінках, і розміщені з постійним кроком вздовж балки. Верхня частина направляючого елемента виконана пласкою. З опису винаходу за патентом UA №51107 відомий спосіб спорудження бетонного покриття з використанням профільної балки, що включає підготовку підстилаючого шару, встановлення на ньому щонайменше двох профільних балок з направляючими елементами і армуючих елементів, що перетинають направляючі елементи, укладання бетонної суміші, розрівнювання та ущільнення бетонної суміші, подальше прорізання деформаційного шва у кожному направляючому елементі після застигання бетонної суміші, заповнення порожнин направляючих елементів еластичним герметиком. Герметик виконує роль температурного компенсатора і перешкоджає руйнуванню дорожнього полотна внаслідок виникнення напружень стиснення-розтягнення, викликаних температурними деформаціями. Для прорізання деформаційних швів використовують фрезу, ширина робочої поверхні якої менша ніж ширина верхньої частини направляючого елемента. Цим виключається можливість порушення фрезою бетонного покриття. При цьому, верхня частина направляючого елемента зрізається не повністю, а не зрізані ділянки з обох боків від створеного прорізу залишаються на поверхні бетонного покриття навіть після заповнення канавок герметиком. Оскільки профільні балки звичайно виготовляють з чорного металу, то ці залишені ділянки зазнають корозії, що негативно впливає на якість бетонного покриття. Це є основним недоліком відомої профільної балки і відомого способу спорудження бетонного покриття. Також слід зазначити, що ошурки, які утворюються під час про 90534 4 різання деформаційного шва, потрапляють всередину порожнини направляючого елемента і перешкоджають його рівномірному заповненню герметиком. Спільною задачею пропонованої групи винаходів є підвищення якості бетонного покриття шляхом запобігання корозії направляючого елемента профільної балки. Для вирішення поставленої задачі у відомій профільній балці для проведення бетонних робіт, яка містить паралельно встановлені одна одній бічні стінки з опозитно розміщеними у них отворами для проходження рідкої бетонної суміші, перфоровані основи, що відходять від кожної стінки, та утворений бічними стінками направляючий елемент, верхня частина якого виконана з внутрішньою порожниною, згідно до винаходу, верхня частина направляючого елемента виконана у вигляді циліндричної поверхні, .діаметр якої визначається наступною залежністю: D 2,5t де: D - діаметр циліндричної поверхні направляючого елемента, мм; t - товщина бічної стінки профільної балки, мм. Доцільне виконання профільної балки, що містить елементи жорсткості, які виконані у вигляді виступів, розміщених в місцях примикання кожної бічної стінки до відповідної основи. Ефективне виконання профільної балки, яка обладнана елементами жорсткості, що розміщені вздовж балки з кроком, визначеним залежністю: 30t T 70t де: t - товщина бічної стінки профільної балки, мм; Т - крок розміщення елементів жорсткості, мм. Для вирішення поставленої задачі у відомому способі спорудження бетонного покриття з використанням запропонованої профільної балки, що включає підготовку підстилаючого шару, встановлення на ньому щонайменше двох профільних балок з направляючими елементами і армуючих елементів, що перетинають направляючі елементи, укладання бетонної суміші, розрівнювання та ущільнення бетонної суміші, подальше прорізання деформаційного шва у кожному направляючому елементі після застигання бетонної суміші, заповнення порожнин направляючих елементів еластичним герметиком, згідно до винаходу, прорізання деформаційного шва виконують фрезою, ширина робочої поверхні якої визначається залежністю: 0,5D
