Збірний шліфувальний круг

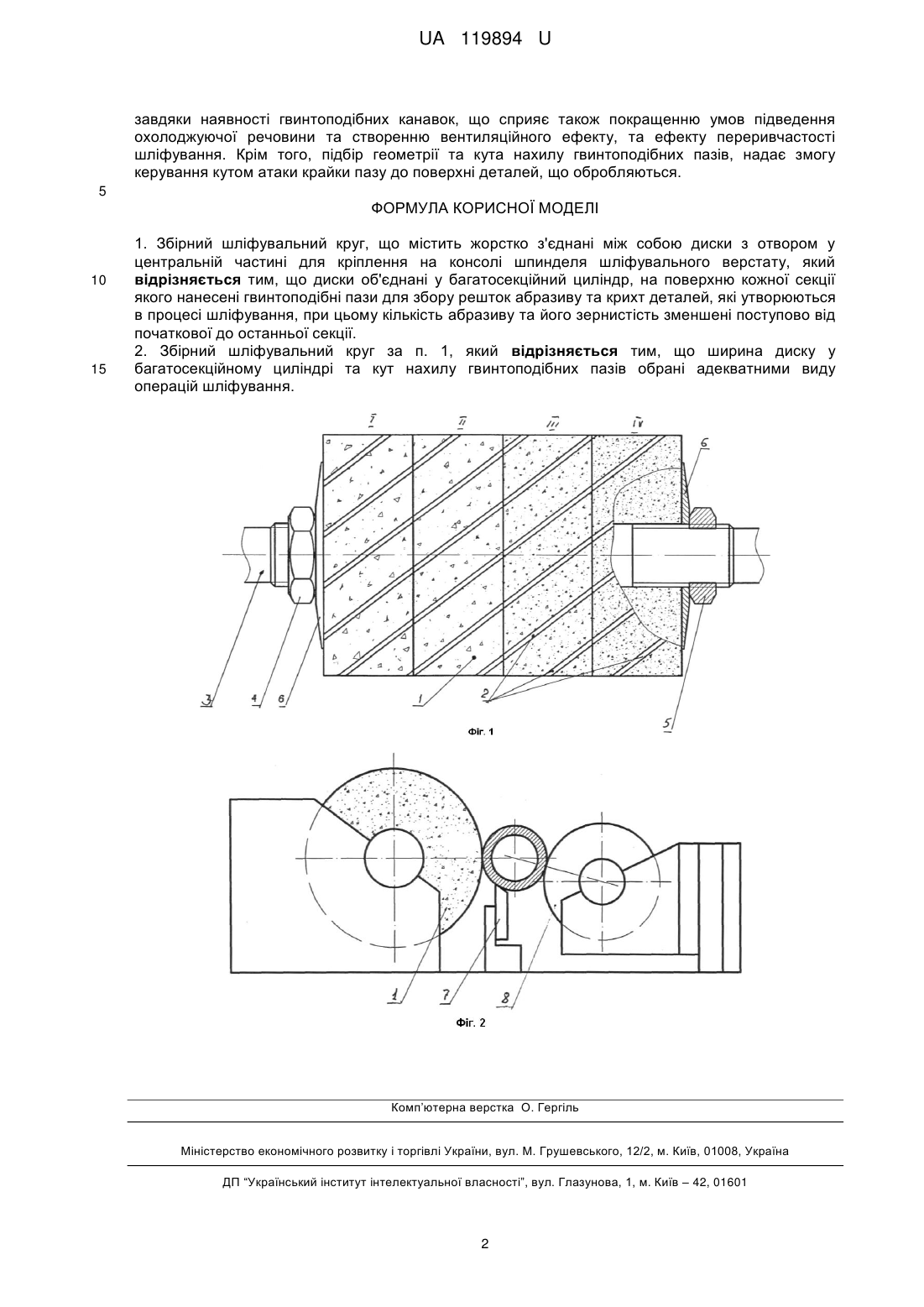

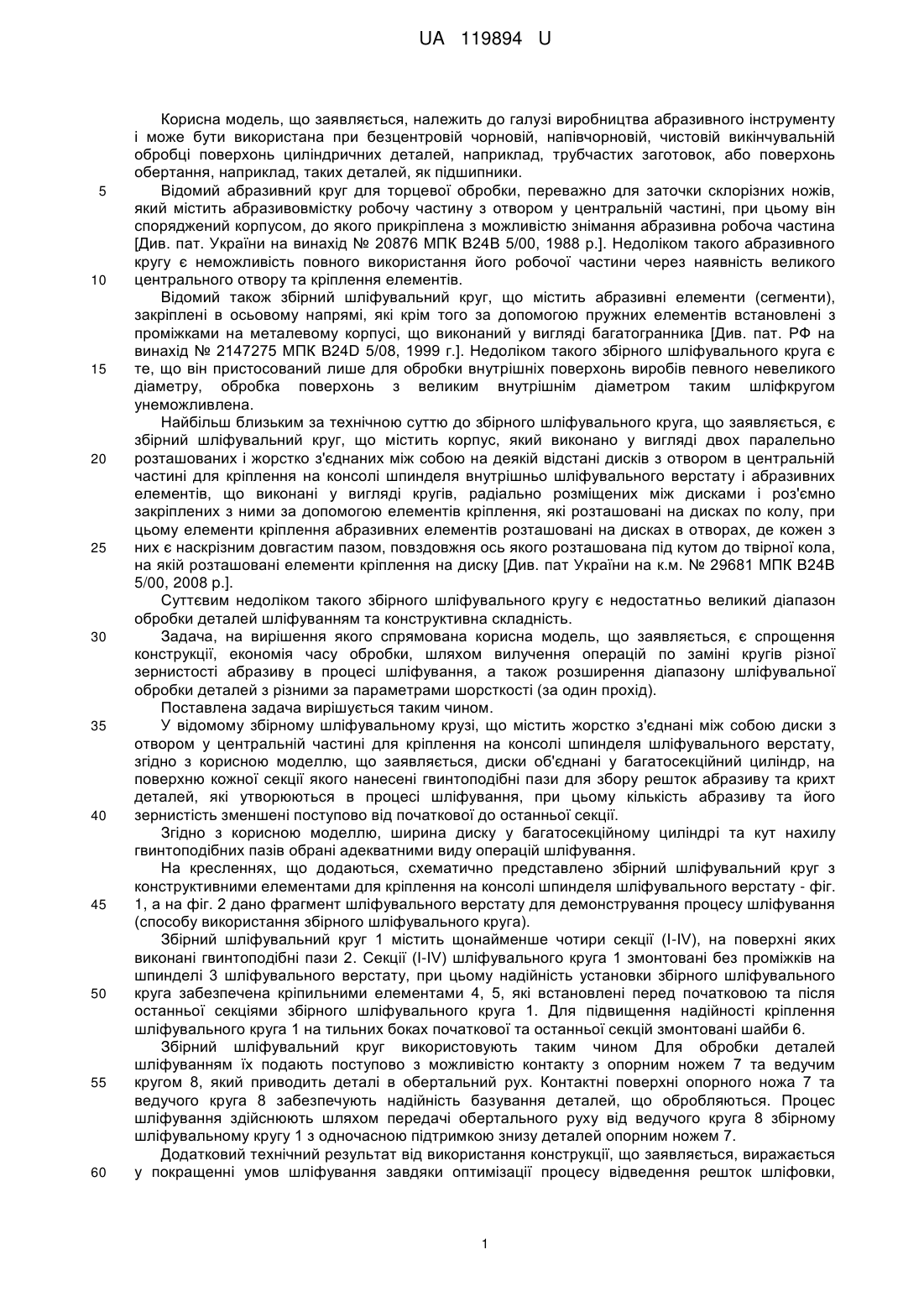

Реферат: Збірний шліфувальний круг містить жорстко з'єднані між собою диски з отвором у центральній частині для кріплення на консолі шпинделя шліфувального верстату. Диски об'єднані у багатосекційний циліндр, на поверхню кожної секції якого нанесені гвинтоподібні пази для збору решток абразиву та крихт деталей, які утворюються в процесі шліфування, при цьому кількість абразиву та його зернистість зменшені поступово від початкової до останньої секції. UA 119894 U (12) UA 119894 U UA 119894 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель, що заявляється, належить до галузі виробництва абразивного інструменту і може бути використана при безцентровій чорновій, напівчорновій, чистовій викінчувальній обробці поверхонь циліндричних деталей, наприклад, трубчастих заготовок, або поверхонь обертання, наприклад, таких деталей, як підшипники. Відомий абразивний круг для торцевої обробки, переважно для заточки склорізних ножів, який містить абразивовмістку робочу частину з отвором у центральній частині, при цьому він споряджений корпусом, до якого прикріплена з можливістю знімання абразивна робоча частина [Див. пат. України на винахід № 20876 МПК В24В 5/00, 1988 p.]. Недоліком такого абразивного кругу є неможливість повного використання його робочої частини через наявність великого центрального отвору та кріплення елементів. Відомий також збірний шліфувальний круг, що містить абразивні елементи (сегменти), закріплені в осьовому напрямі, які крім того за допомогою пружних елементів встановлені з проміжками на металевому корпусі, що виконаний у вигляді багатогранника [Див. пат. РФ на винахід № 2147275 МПК B24D 5/08, 1999 г.]. Недоліком такого збірного шліфувального круга є те, що він пристосований лише для обробки внутрішніх поверхонь виробів певного невеликого діаметру, обробка поверхонь з великим внутрішнім діаметром таким шліфкругом унеможливлена. Найбільш близьким за технічною суттю до збірного шліфувального круга, що заявляється, є збірний шліфувальний круг, що містить корпус, який виконано у вигляді двох паралельно розташованих і жорстко з'єднаних між собою на деякій відстані дисків з отвором в центральній частині для кріплення на консолі шпинделя внутрішньо шліфувального верстату і абразивних елементів, що виконані у вигляді кругів, радіально розміщених між дисками і роз'ємно закріплених з ними за допомогою елементів кріплення, які розташовані на дисках по колу, при цьому елементи кріплення абразивних елементів розташовані на дисках в отворах, де кожен з них є наскрізним довгастим пазом, повздовжня ось якого розташована під кутом до твірної кола, на якій розташовані елементи кріплення на диску [Див. пат України на к.м. № 29681 МПК В24В 5/00, 2008 p.]. Суттєвим недоліком такого збірного шліфувального кругу є недостатньо великий діапазон обробки деталей шліфуванням та конструктивна складність. Задача, на вирішення якого спрямована корисна модель, що заявляється, є спрощення конструкції, економія часу обробки, шляхом вилучення операцій по заміні кругів різної зернистості абразиву в процесі шліфування, а також розширення діапазону шліфувальної обробки деталей з різними за параметрами шорсткості (за один прохід). Поставлена задача вирішується таким чином. У відомому збірному шліфувальному крузі, що містить жорстко з'єднані між собою диски з отвором у центральній частині для кріплення на консолі шпинделя шліфувального верстату, згідно з корисною моделлю, що заявляється, диски об'єднані у багатосекційний циліндр, на поверхню кожної секції якого нанесені гвинтоподібні пази для збору решток абразиву та крихт деталей, які утворюються в процесі шліфування, при цьому кількість абразиву та його зернистість зменшені поступово від початкової до останньої секції. Згідно з корисною моделлю, ширина диску у багатосекційному циліндрі та кут нахилу гвинтоподібних пазів обрані адекватними виду операцій шліфування. На кресленнях, що додаються, схематично представлено збірний шліфувальний круг з конструктивними елементами для кріплення на консолі шпинделя шліфувального верстату - фіг. 1, а на фіг. 2 дано фрагмент шліфувального верстату для демонстрування процесу шліфування (способу використання збірного шліфувального круга). Збірний шліфувальний круг 1 містить щонайменше чотири секції (I-IV), на поверхні яких виконані гвинтоподібні пази 2. Секції (I-IV) шліфувального круга 1 змонтовані без проміжків на шпинделі 3 шліфувального верстату, при цьому надійність установки збірного шліфувального круга забезпечена кріпильними елементами 4, 5, які встановлені перед початковою та після останньої секціями збірного шліфувального круга 1. Для підвищення надійності кріплення шліфувального круга 1 на тильних боках початкової та останньої секцій змонтовані шайби 6. Збірний шліфувальний круг використовують таким чином Для обробки деталей шліфуванням їх подають поступово з можливістю контакту з опорним ножем 7 та ведучим кругом 8, який приводить деталі в обертальний рух. Контактні поверхні опорного ножа 7 та ведучого круга 8 забезпечують надійність базування деталей, що обробляються. Процес шліфування здійснюють шляхом передачі обертального руху від ведучого круга 8 збірному шліфувальному кругу 1 з одночасною підтримкою знизу деталей опорним ножем 7. Додатковий технічний результат від використання конструкції, що заявляється, виражається у покращенні умов шліфування завдяки оптимізації процесу відведення решток шліфовки, 1 UA 119894 U завдяки наявності гвинтоподібних канавок, що сприяє також покращенню умов підведення охолоджуючої речовини та створенню вентиляційного ефекту, та ефекту переривчастості шліфування. Крім того, підбір геометрії та кута нахилу гвинтоподібних пазів, надає змогу керування кутом атаки крайки пазу до поверхні деталей, що обробляються. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 1. Збірний шліфувальний круг, що містить жорстко з'єднані між собою диски з отвором у центральній частині для кріплення на консолі шпинделя шліфувального верстату, який відрізняється тим, що диски об'єднані у багатосекційний циліндр, на поверхню кожної секції якого нанесені гвинтоподібні пази для збору решток абразиву та крихт деталей, які утворюються в процесі шліфування, при цьому кількість абразиву та його зернистість зменшені поступово від початкової до останньої секції. 2. Збірний шліфувальний круг за п. 1, який відрізняється тим, що ширина диску у багатосекційному циліндрі та кут нахилу гвинтоподібних пазів обрані адекватними виду операцій шліфування. Комп’ютерна верстка О. Гергіль Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
