Механізований комплекс з очисним комбайном із збільшеним захватом

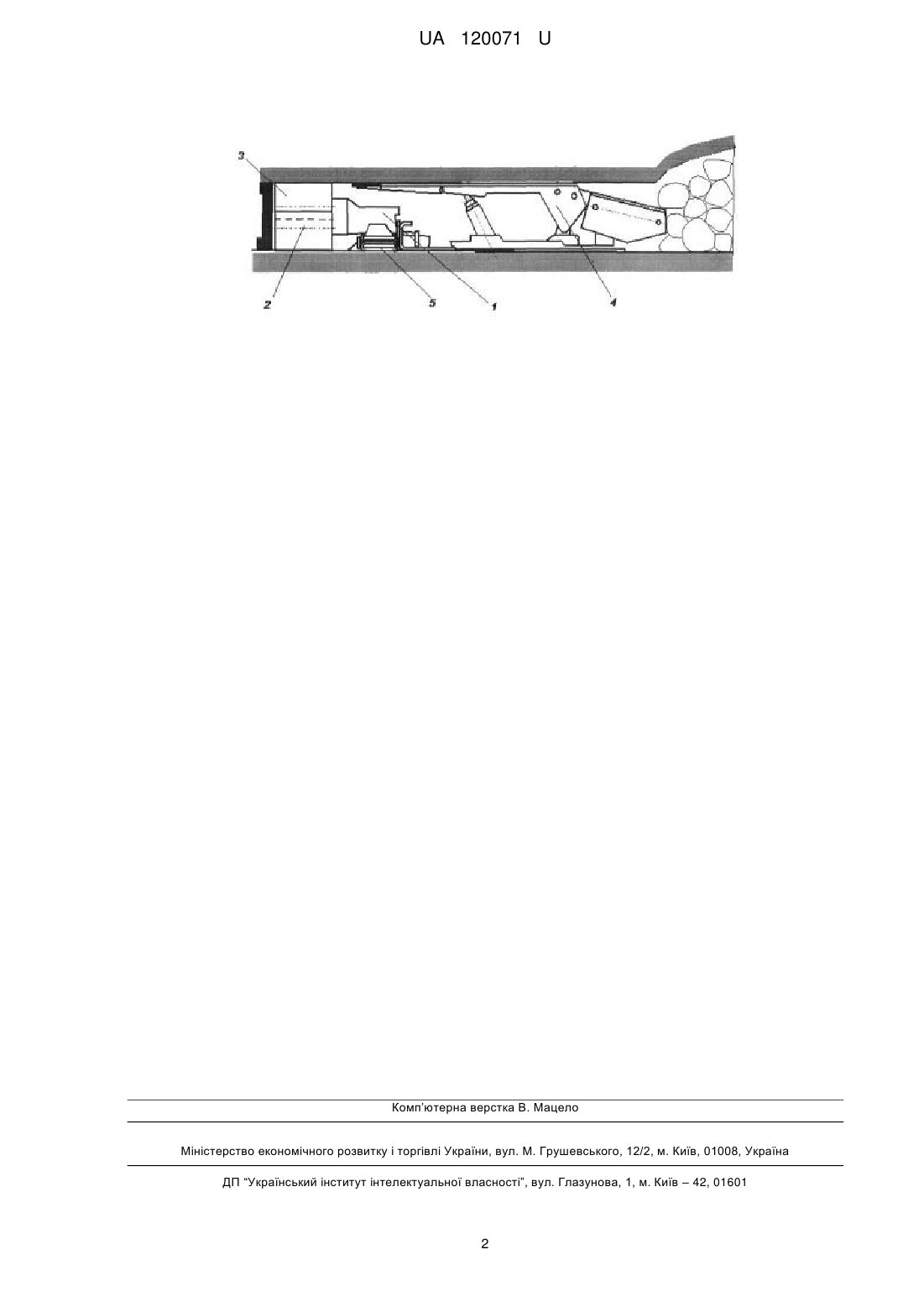

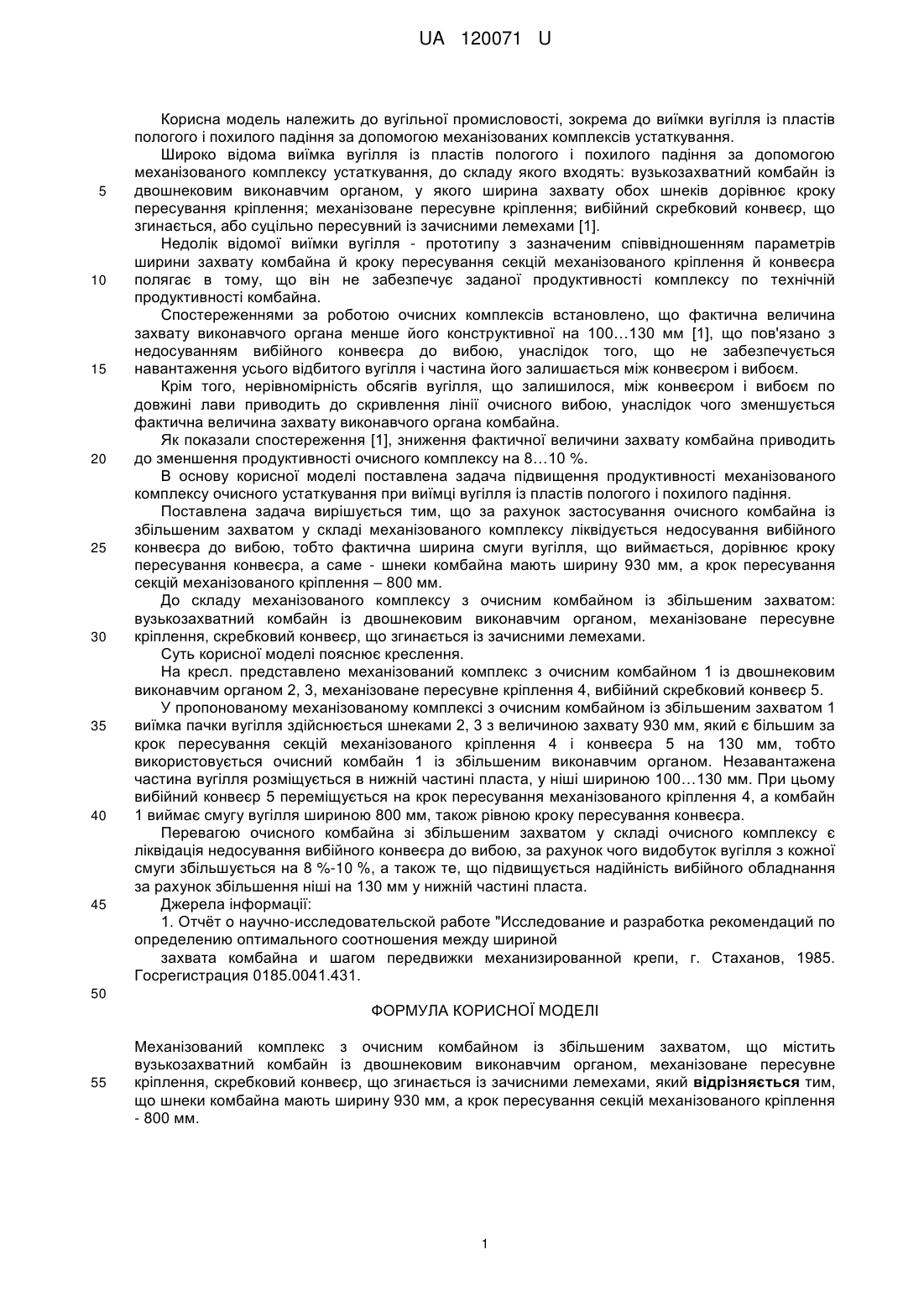

Реферат: Механізований комплекс з очисним комбайном із збільшеним захватом містить вузькозахватний комбайн із двошнековим виконавчим органом, механізоване пересувне кріплення, скребковий конвеєр, що згинається із зачисними лемехами. Шнеки комбайна мають ширину 930 мм, а крок пересування секцій механізованого кріплення - 800 мм. UA 120071 U (12) UA 120071 U UA 120071 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до вугільної промисловості, зокрема до виїмки вугілля із пластів пологого і похилого падіння за допомогою механізованих комплексів устаткування. Широко відома виїмка вугілля із пластів пологого і похилого падіння за допомогою механізованого комплексу устаткування, до складу якого входять: вузькозахватний комбайн із двошнековим виконавчим органом, у якого ширина захвату обох шнеків дорівнює кроку пересування кріплення; механізоване пересувне кріплення; вибійний скребковий конвеєр, що згинається, або суцільно пересувний із зачисними лемехами [1]. Недолік відомої виїмки вугілля - прототипу з зазначеним співвідношенням параметрів ширини захвату комбайна й кроку пересування секцій механізованого кріплення й конвеєра полягає в тому, що він не забезпечує заданої продуктивності комплексу по технічній продуктивності комбайна. Спостереженнями за роботою очисних комплексів встановлено, що фактична величина захвату виконавчого органа менше його конструктивної на 100…130 мм [1], що пов'язано з недосуванням вибійного конвеєра до вибою, унаслідок того, що не забезпечується навантаження усього відбитого вугілля і частина його залишається між конвеєром і вибоєм. Крім того, нерівномірність обсягів вугілля, що залишилося, між конвеєром і вибоєм по довжині лави приводить до скривлення лінії очисного вибою, унаслідок чого зменшується фактична величина захвату виконавчого органа комбайна. Як показали спостереження [1], зниження фактичної величини захвату комбайна приводить до зменшення продуктивності очисного комплексу на 8…10 %. В основу корисної моделі поставлена задача підвищення продуктивності механізованого комплексу очисного устаткування при виїмці вугілля із пластів пологого і похилого падіння. Поставлена задача вирішується тим, що за рахунок застосування очисного комбайна із збільшеним захватом у складі механізованого комплексу ліквідується недосування вибійного конвеєра до вибою, тобто фактична ширина смуги вугілля, що виймається, дорівнює кроку пересування конвеєра, а саме - шнеки комбайна мають ширину 930 мм, а крок пересування секцій механізованого кріплення – 800 мм. До складу механізованого комплексу з очисним комбайном із збільшеним захватом: вузькозахватний комбайн із двошнековим виконавчим органом, механізоване пересувне кріплення, скребковий конвеєр, що згинається із зачисними лемехами. Суть корисної моделі пояснює креслення. На кресл. представлено механізований комплекс з очисним комбайном 1 із двошнековим виконавчим органом 2, 3, механізоване пересувне кріплення 4, вибійний скребковий конвеєр 5. У пропонованому механізованому комплексі з очисним комбайном із збільшеним захватом 1 виїмка пачки вугілля здійснюється шнеками 2, 3 з величиною захвату 930 мм, який є більшим за крок пересування секцій механізованого кріплення 4 і конвеєра 5 на 130 мм, тобто використовується очисний комбайн 1 із збільшеним виконавчим органом. Незавантажена частина вугілля розміщується в нижній частині пласта, у ніші шириною 100…130 мм. При цьому вибійний конвеєр 5 переміщується на крок пересування механізованого кріплення 4, а комбайн 1 виймає смугу вугілля шириною 800 мм, також рівною кроку пересування конвеєра. Перевагою очисного комбайна зі збільшеним захватом у складі очисного комплексу є ліквідація недосування вибійного конвеєра до вибою, за рахунок чого видобуток вугілля з кожної смуги збільшується на 8 %-10 %, а також те, що підвищується надійність вибійного обладнання за рахунок збільшення ніші на 130 мм у нижній частині пласта. Джерела інформації: 1. Отчёт о научно-исследовательской работе "Исследование и разработка рекомендаций по определению оптимального соотношения между шириной захвата комбайна и шагом передвижки механизированной крепи, г. Стаханов, 1985. Госрегистрация 0185.0041.431. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Механізований комплекс з очисним комбайном із збільшеним захватом, що містить вузькозахватний комбайн із двошнековим виконавчим органом, механізоване пересувне кріплення, скребковий конвеєр, що згинається із зачисними лемехами, який відрізняється тим, що шнеки комбайна мають ширину 930 мм, а крок пересування секцій механізованого кріплення - 800 мм. 1 UA 120071 U Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
