Спосіб свердління отворів в двошарових пакетах “полімерний композит/метал”

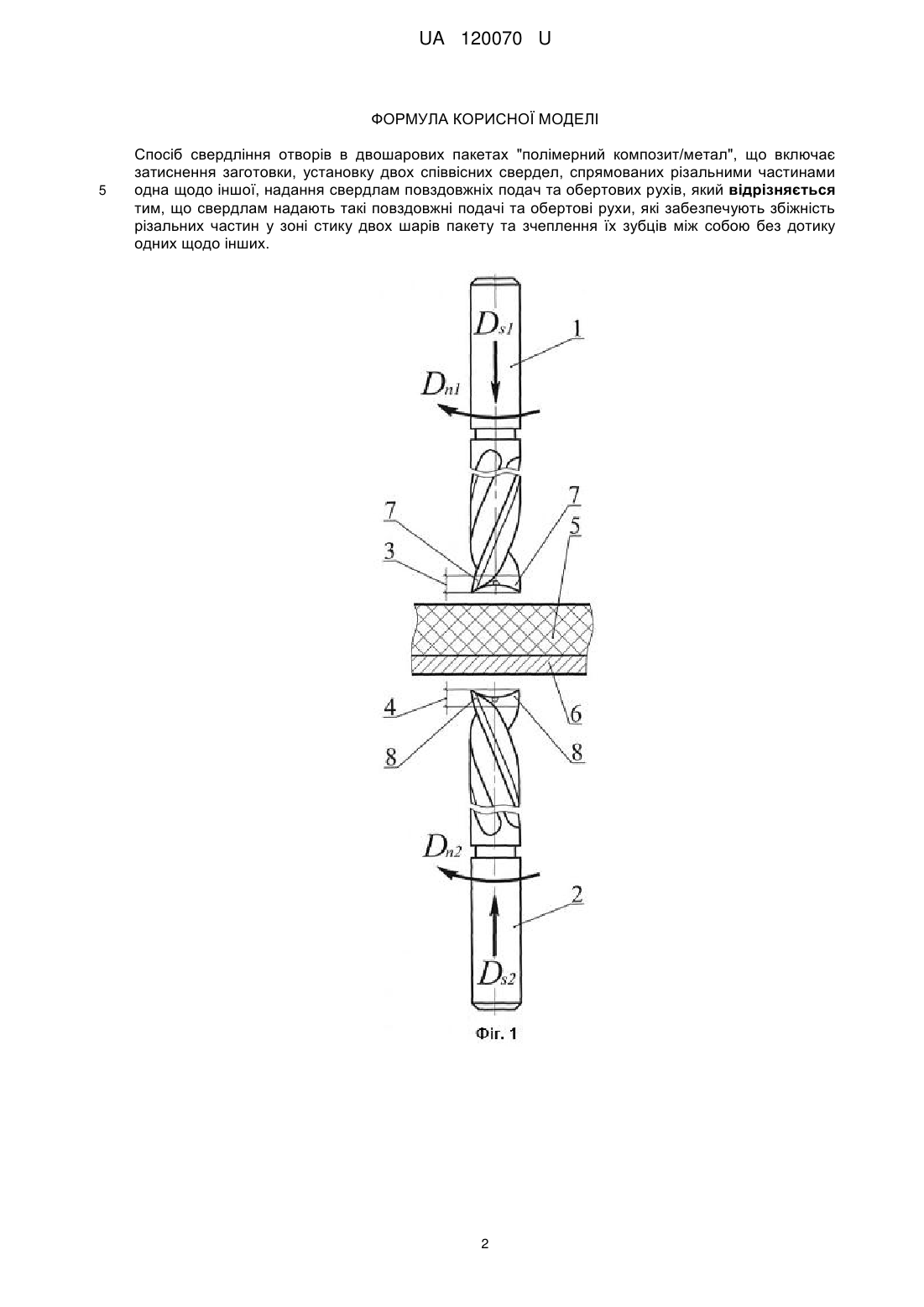

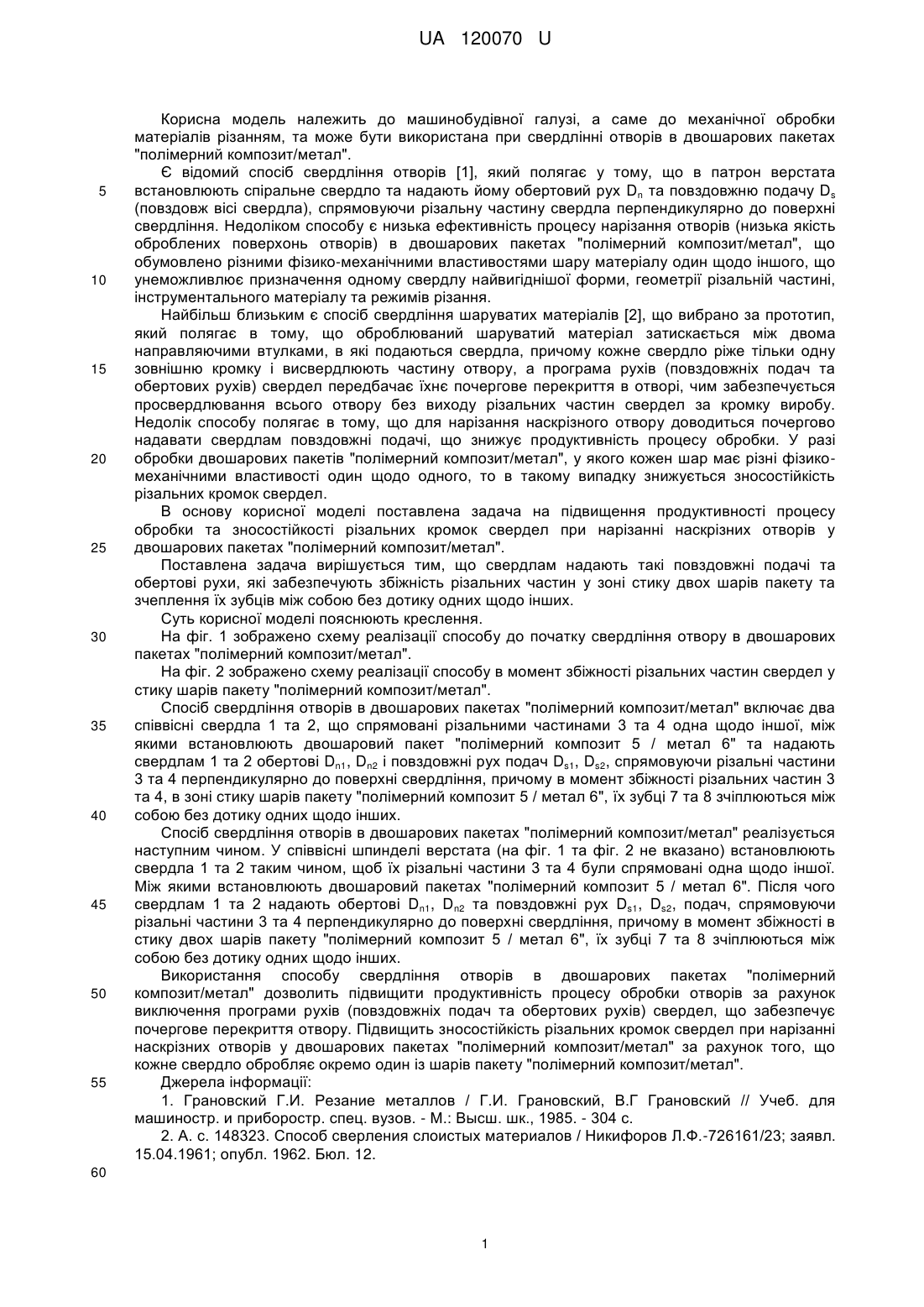

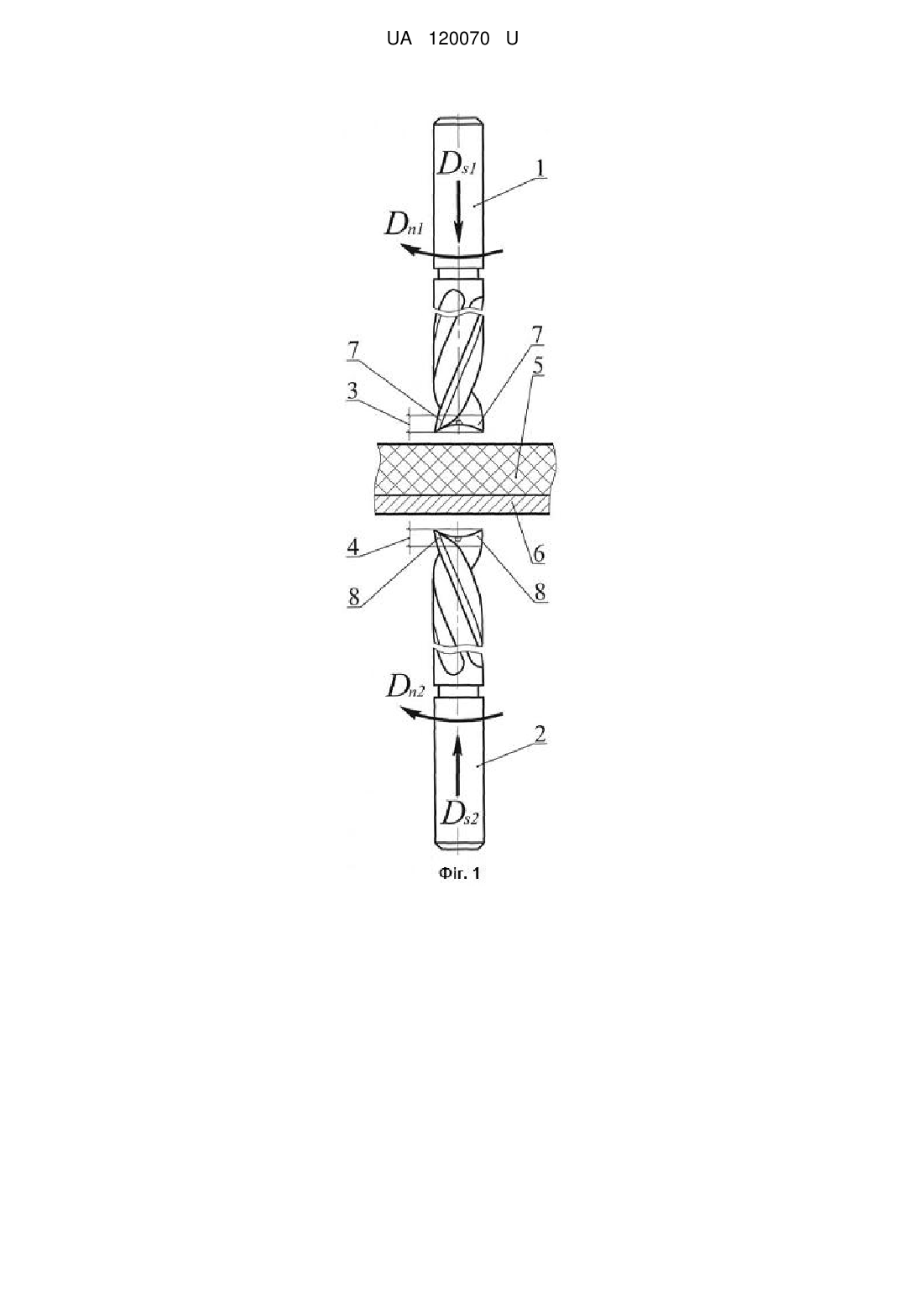

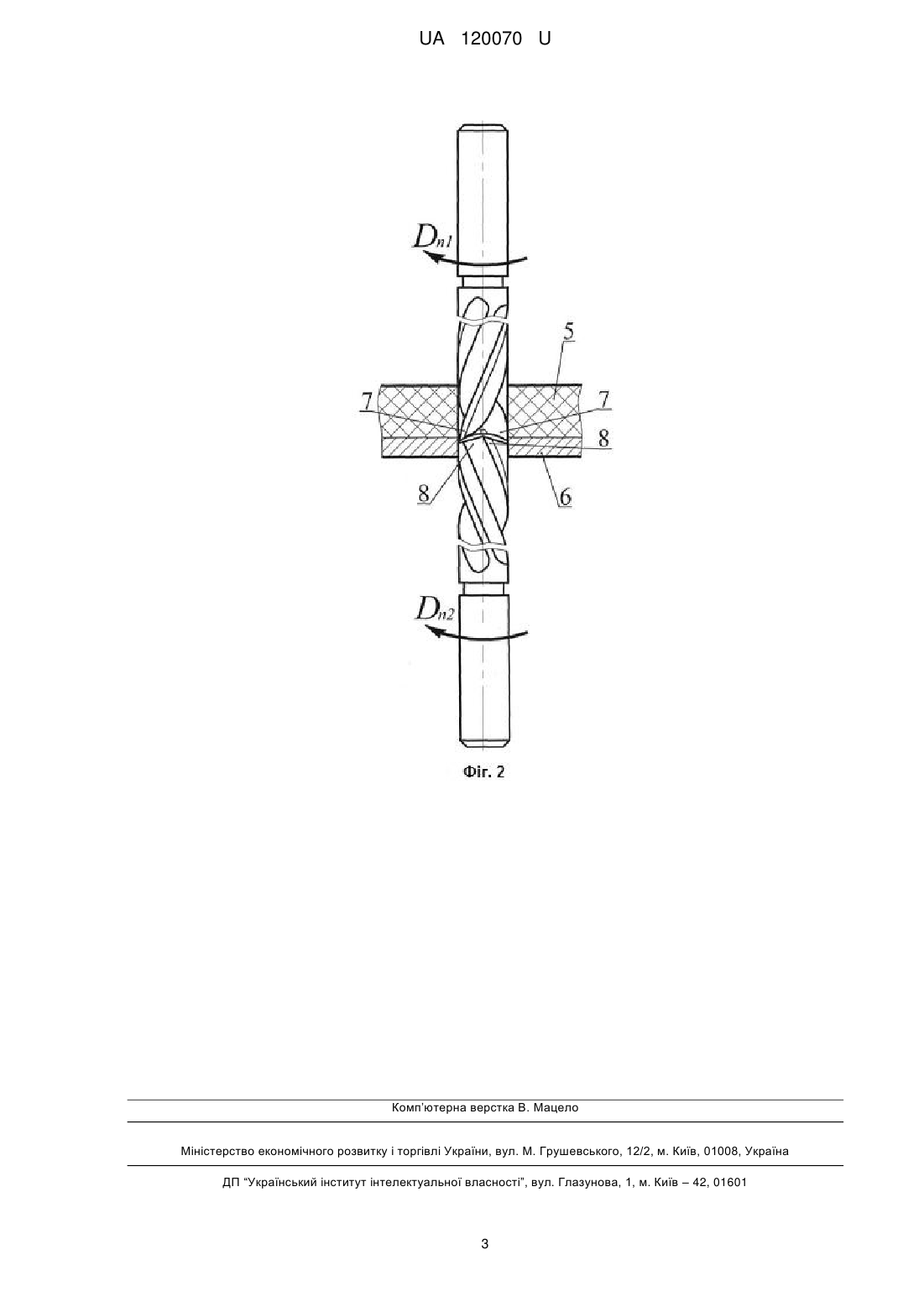

Реферат: Спосіб свердління отворів в двошарових пакетах "полімерний композит/метал" включає затиснення заготовки, установку двох співвісних свердел, спрямованих різальними частинами одна щодо іншої, надання свердлам повздовжніх подач та обертових рухів. Свердлам надають такі повздовжні подачі та обертові рухи, які забезпечують збіжність різальних частин у зоні стику двох шарів пакету та зчеплення їх зубців між собою без дотику одних щодо інших. UA 120070 U (54) СПОСІБ СВЕРДЛІННЯ ОТВОРІВ В ДВОШАРОВИХ ПАКЕТАХ "ПОЛІМЕРНИЙ КОМПОЗИТ/МЕТАЛ" UA 120070 U UA 120070 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до машинобудівної галузі, а саме до механічної обробки матеріалів різанням, та може бути використана при свердлінні отворів в двошарових пакетах "полімерний композит/метал". Є відомий спосіб свердління отворів [1], який полягає у тому, що в патрон верстата встановлюють спіральне свердло та надають йому обертовий рух Dn та повздовжню подачу Ds (повздовж вісі свердла), спрямовуючи різальну частину свердла перпендикулярно до поверхні свердління. Недоліком способу є низька ефективність процесу нарізання отворів (низька якість оброблених поверхонь отворів) в двошарових пакетах "полімерний композит/метал", що обумовлено різними фізико-механічними властивостями шару матеріалу один щодо іншого, що унеможливлює призначення одному свердлу найвигіднішої форми, геометрії різальній частині, інструментального матеріалу та режимів різання. Найбільш близьким є спосіб свердління шаруватих матеріалів [2], що вибрано за прототип, який полягає в тому, що оброблюваний шаруватий матеріал затискається між двома направляючими втулками, в які подаються свердла, причому кожне свердло ріже тільки одну зовнішню кромку і висвердлюють частину отвору, а програма рухів (повздовжніх подач та обертових рухів) свердел передбачає їхнє почергове перекриття в отворі, чим забезпечується просвердлювання всього отвору без виходу різальних частин свердел за кромку виробу. Недолік способу полягає в тому, що для нарізання наскрізного отвору доводиться почергово надавати свердлам повздовжні подачі, що знижує продуктивність процесу обробки. У разі обробки двошарових пакетів "полімерний композит/метал", у якого кожен шар має різні фізикомеханічними властивості один щодо одного, то в такому випадку знижується зносостійкість різальних кромок свердел. В основу корисної моделі поставлена задача на підвищення продуктивності процесу обробки та зносостійкості різальних кромок свердел при нарізанні наскрізних отворів у двошарових пакетах "полімерний композит/метал". Поставлена задача вирішується тим, що свердлам надають такі повздовжні подачі та обертові рухи, які забезпечують збіжність різальних частин у зоні стику двох шарів пакету та зчеплення їх зубців між собою без дотику одних щодо інших. Суть корисної моделі пояснюють креслення. На фіг. 1 зображено схему реалізації способу до початку свердління отвору в двошарових пакетах "полімерний композит/метал". На фіг. 2 зображено схему реалізації способу в момент збіжності різальних частин свердел у стику шарів пакету "полімерний композит/метал". Спосіб свердління отворів в двошарових пакетах "полімерний композит/метал" включає два співвісні свердла 1 та 2, що спрямовані різальними частинами 3 та 4 одна щодо іншої, між якими встановлюють двошаровий пакет "полімерний композит 5 / метал 6" та надають свердлам 1 та 2 обертові Dn1, Dn2 і повздовжні рух подач Ds1, Ds2, спрямовуючи різальні частини 3 та 4 перпендикулярно до поверхні свердління, причому в момент збіжності різальних частин 3 та 4, в зоні стику шарів пакету "полімерний композит 5 / метал 6", їх зубці 7 та 8 зчіплюються між собою без дотику одних щодо інших. Спосіб свердління отворів в двошарових пакетах "полімерний композит/метал" реалізується наступним чином. У співвісні шпинделі верстата (на фіг. 1 та фіг. 2 не вказано) встановлюють свердла 1 та 2 таким чином, щоб їх різальні частини 3 та 4 були спрямовані одна щодо іншої. Між якими встановлюють двошаровий пакетах "полімерний композит 5 / метал 6". Після чого свердлам 1 та 2 надають обертові Dn1, Dn2 та повздовжні рух Ds1, Ds2, подач, спрямовуючи різальні частини 3 та 4 перпендикулярно до поверхні свердління, причому в момент збіжності в стику двох шарів пакету "полімерний композит 5 / метал 6", їх зубці 7 та 8 зчіплюються між собою без дотику одних щодо інших. Використання способу свердління отворів в двошарових пакетах "полімерний композит/метал" дозволить підвищити продуктивність процесу обробки отворів за рахунок виключення програми рухів (повздовжніх подач та обертових рухів) свердел, що забезпечує почергове перекриття отвору. Підвищить зносостійкість різальних кромок свердел при нарізанні наскрізних отворів у двошарових пакетах "полімерний композит/метал" за рахунок того, що кожне свердло обробляє окремо один із шарів пакету "полімерний композит/метал". Джерела інформації: 1. Грановский Г.И. Резание металлов / Г.И. Грановский, В.Г Грановский // Учеб. для машиностр. и приборостр. спец. вузов. - М.: Высш. шк., 1985. - 304 с. 2. А. с. 148323. Способ сверления слоистых материалов / Никифоров Л.Ф.-726161/23; заявл. 15.04.1961; опубл. 1962. Бюл. 12. 60 1 UA 120070 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Спосіб свердління отворів в двошарових пакетах "полімерний композит/метал", що включає затиснення заготовки, установку двох співвісних свердел, спрямованих різальними частинами одна щодо іншої, надання свердлам повздовжніх подач та обертових рухів, який відрізняється тим, що свердлам надають такі повздовжні подачі та обертові рухи, які забезпечують збіжність різальних частин у зоні стику двох шарів пакету та зчеплення їх зубців між собою без дотику одних щодо інших. 2 UA 120070 U Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
