Лоток для предметних скелець з елеватором

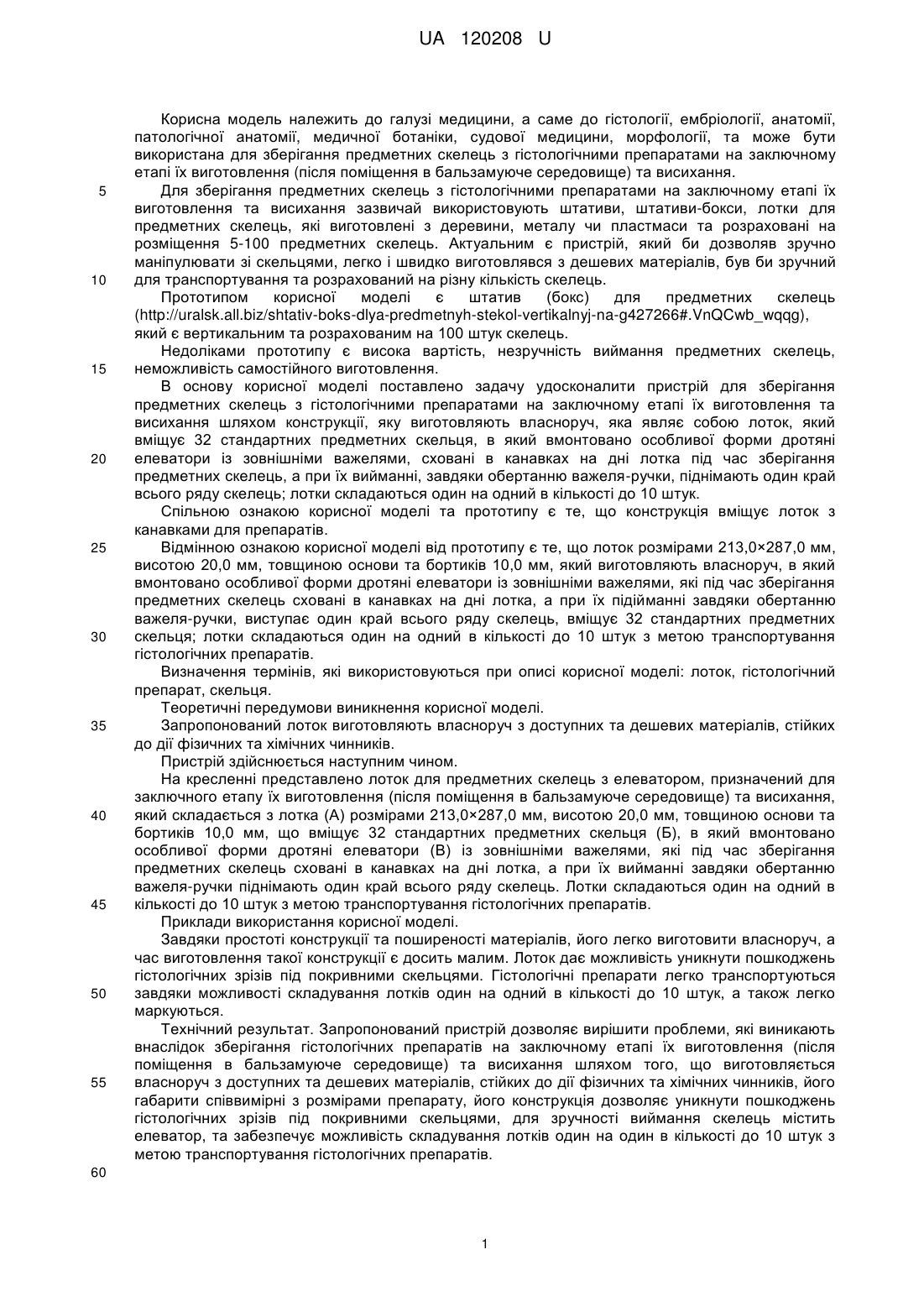

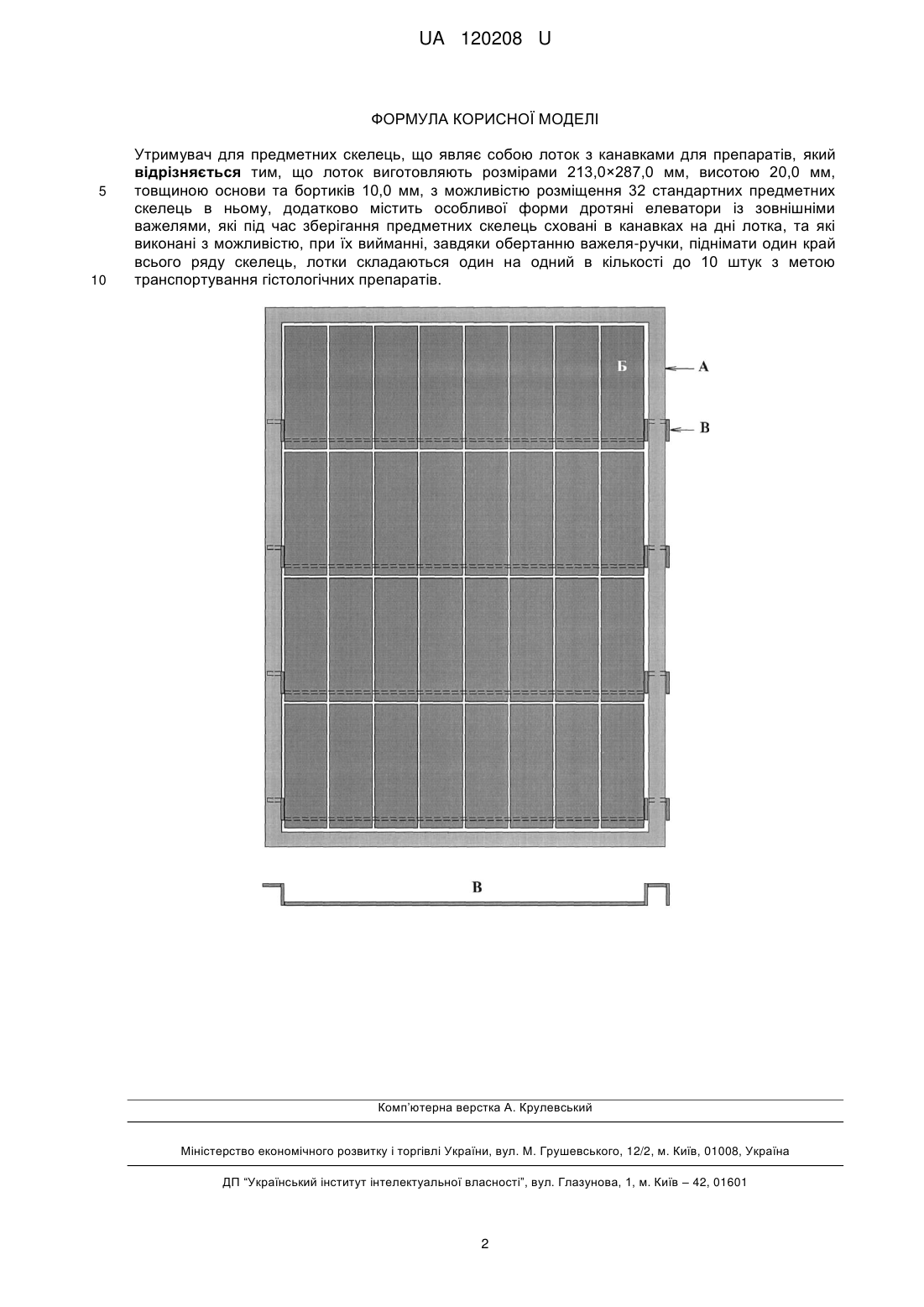

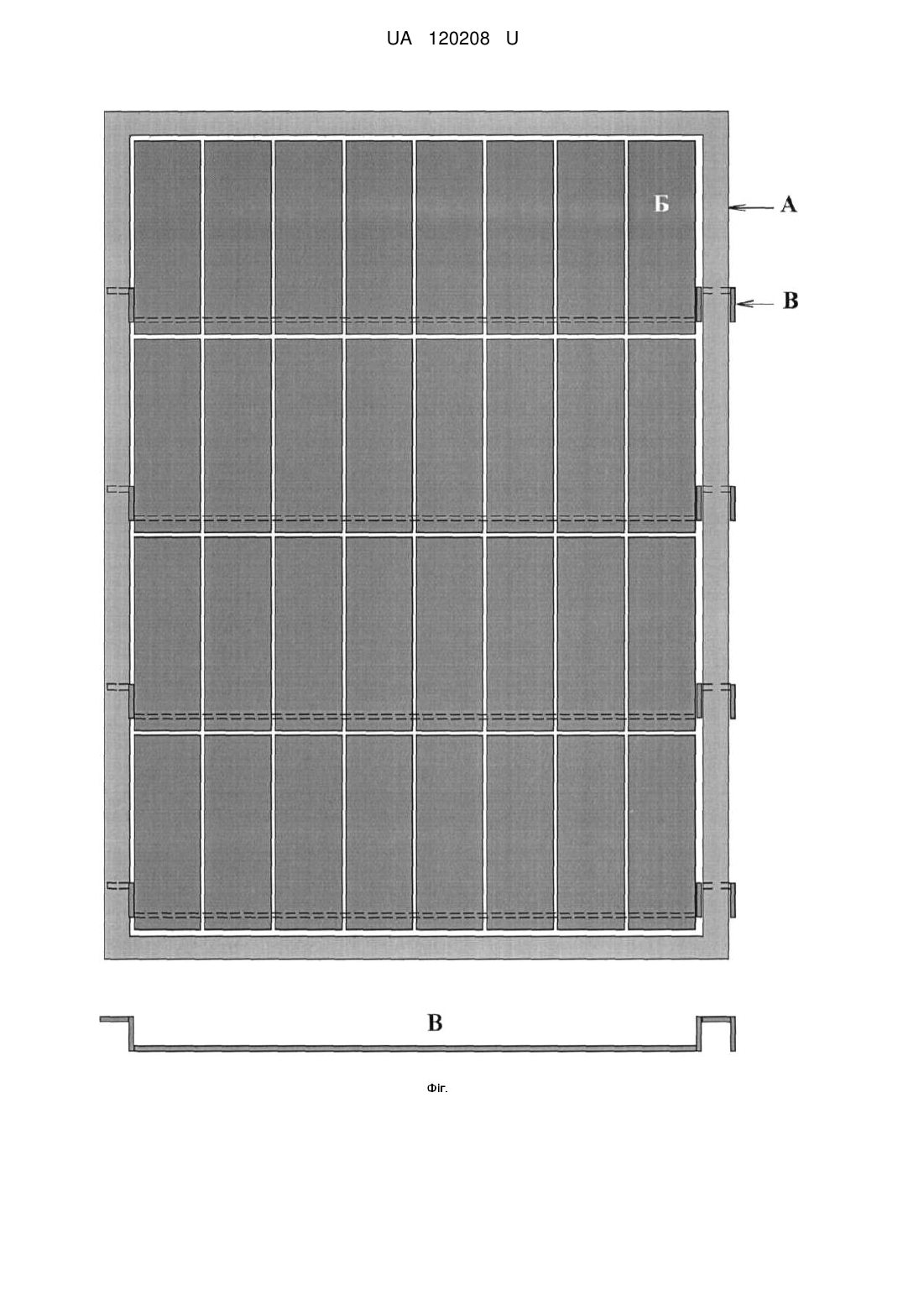

Реферат: Лоток для предметних скелець являє собою лоток з канавками для препаратів та вміщує 32 стандартних предметних скельця. Додатково містить особливої форми дротяні елеватори із зовнішніми важелями, що під час зберігання предметних скелець сховані в канавках на дні лотка, а при їх вийманні, завдяки обертанню важеля-ручки, піднімають один край всього ряду скелець. Лотки складаються один на одний в кількості до 10 штук з метою транспортування гістологічних препаратів. UA 120208 U (12) UA 120208 U UA 120208 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі медицини, а саме до гістології, ембріології, анатомії, патологічної анатомії, медичної ботаніки, судової медицини, морфології, та може бути використана для зберігання предметних скелець з гістологічними препаратами на заключному етапі їх виготовлення (після поміщення в бальзамуюче середовище) та висихання. Для зберігання предметних скелець з гістологічними препаратами на заключному етапі їх виготовлення та висихання зазвичай використовують штативи, штативи-бокси, лотки для предметних скелець, які виготовлені з деревини, металу чи пластмаси та розраховані на розміщення 5-100 предметних скелець. Актуальним є пристрій, який би дозволяв зручно маніпулювати зі скельцями, легко і швидко виготовлявся з дешевих матеріалів, був би зручний для транспортування та розрахований на різну кількість скелець. Прототипом корисної моделі є штатив (бокс) для предметних скелець (http://uralsk.all.biz/shtativ-boks-dlya-predmetnyh-stekol-vertikalnyj-na-g427266#.VnQCwb_wqqg), який є вертикальним та розрахованим на 100 штук скелець. Недоліками прототипу є висока вартість, незручність виймання предметних скелець, неможливість самостійного виготовлення. В основу корисної моделі поставлено задачу удосконалити пристрій для зберігання предметних скелець з гістологічними препаратами на заключному етапі їх виготовлення та висихання шляхом конструкції, яку виготовляють власноруч, яка являє собою лоток, який вміщує 32 стандартних предметних скельця, в який вмонтовано особливої форми дротяні елеватори із зовнішніми важелями, сховані в канавках на дні лотка під час зберігання предметних скелець, а при їх вийманні, завдяки обертанню важеля-ручки, піднімають один край всього ряду скелець; лотки складаються один на одний в кількості до 10 штук. Спільною ознакою корисної моделі та прототипу є те, що конструкція вміщує лоток з канавками для препаратів. Відмінною ознакою корисної моделі від прототипу є те, що лоток розмірами 213,0×287,0 мм, висотою 20,0 мм, товщиною основи та бортиків 10,0 мм, який виготовляють власноруч, в який вмонтовано особливої форми дротяні елеватори із зовнішніми важелями, які під час зберігання предметних скелець сховані в канавках на дні лотка, а при їх підійманні завдяки обертанню важеля-ручки, виступає один край всього ряду скелець, вміщує 32 стандартних предметних скельця; лотки складаються один на одний в кількості до 10 штук з метою транспортування гістологічних препаратів. Визначення термінів, які використовуються при описі корисної моделі: лоток, гістологічний препарат, скельця. Теоретичні передумови виникнення корисної моделі. Запропонований лоток виготовляють власноруч з доступних та дешевих матеріалів, стійких до дії фізичних та хімічних чинників. Пристрій здійснюється наступним чином. На кресленні представлено лоток для предметних скелець з елеватором, призначений для заключного етапу їх виготовлення (після поміщення в бальзамуюче середовище) та висихання, який складається з лотка (А) розмірами 213,0×287,0 мм, висотою 20,0 мм, товщиною основи та бортиків 10,0 мм, що вміщує 32 стандартних предметних скельця (Б), в який вмонтовано особливої форми дротяні елеватори (В) із зовнішніми важелями, які під час зберігання предметних скелець сховані в канавках на дні лотка, а при їх вийманні завдяки обертанню важеля-ручки піднімають один край всього ряду скелець. Лотки складаються один на одний в кількості до 10 штук з метою транспортування гістологічних препаратів. Приклади використання корисної моделі. Завдяки простоті конструкції та поширеності матеріалів, його легко виготовити власноруч, а час виготовлення такої конструкції є досить малим. Лоток дає можливість уникнути пошкоджень гістологічних зрізів під покривними скельцями. Гістологічні препарати легко транспортуються завдяки можливості складування лотків один на одний в кількості до 10 штук, а також легко маркуються. Технічний результат. Запропонований пристрій дозволяє вирішити проблеми, які виникають внаслідок зберігання гістологічних препаратів на заключному етапі їх виготовлення (після поміщення в бальзамуюче середовище) та висихання шляхом того, що виготовляється власноруч з доступних та дешевих матеріалів, стійких до дії фізичних та хімічних чинників, його габарити співвимірні з розмірами препарату, його конструкція дозволяє уникнути пошкоджень гістологічних зрізів під покривними скельцями, для зручності виймання скелець містить елеватор, та забезпечує можливість складування лотків один на один в кількості до 10 штук з метою транспортування гістологічних препаратів. 60 1 UA 120208 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Утримувач для предметних скелець, що являє собою лоток з канавками для препаратів, який відрізняється тим, що лоток виготовляють розмірами 213,0×287,0 мм, висотою 20,0 мм, товщиною основи та бортиків 10,0 мм, з можливістю розміщення 32 стандартних предметних скелець в ньому, додатково містить особливої форми дротяні елеватори із зовнішніми важелями, які під час зберігання предметних скелець сховані в канавках на дні лотка, та які виконані з можливістю, при їх вийманні, завдяки обертанню важеля-ручки, піднімати один край всього ряду скелець, лотки складаються один на одний в кількості до 10 штук з метою транспортування гістологічних препаратів. Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
