Лоток для пустотілих виробів

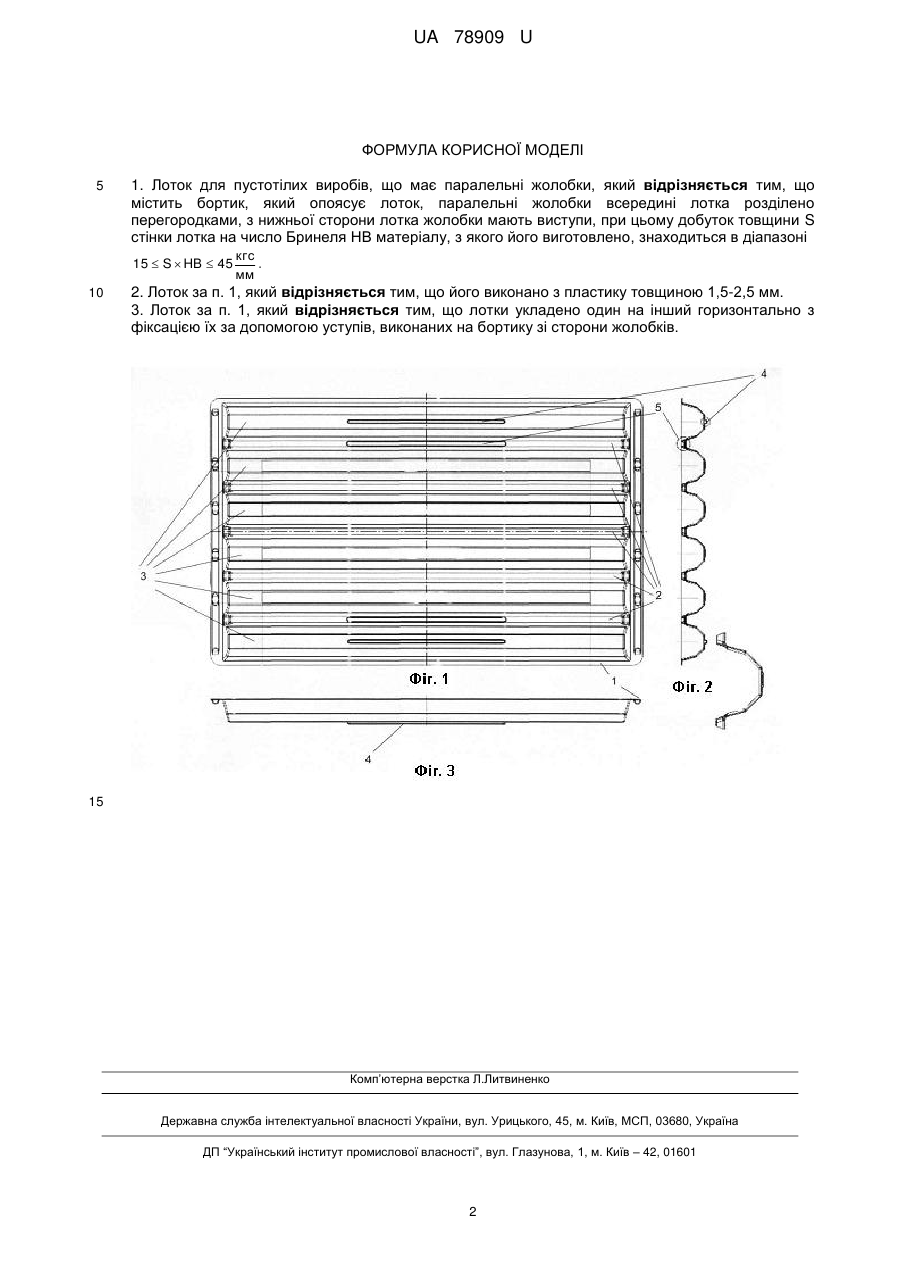

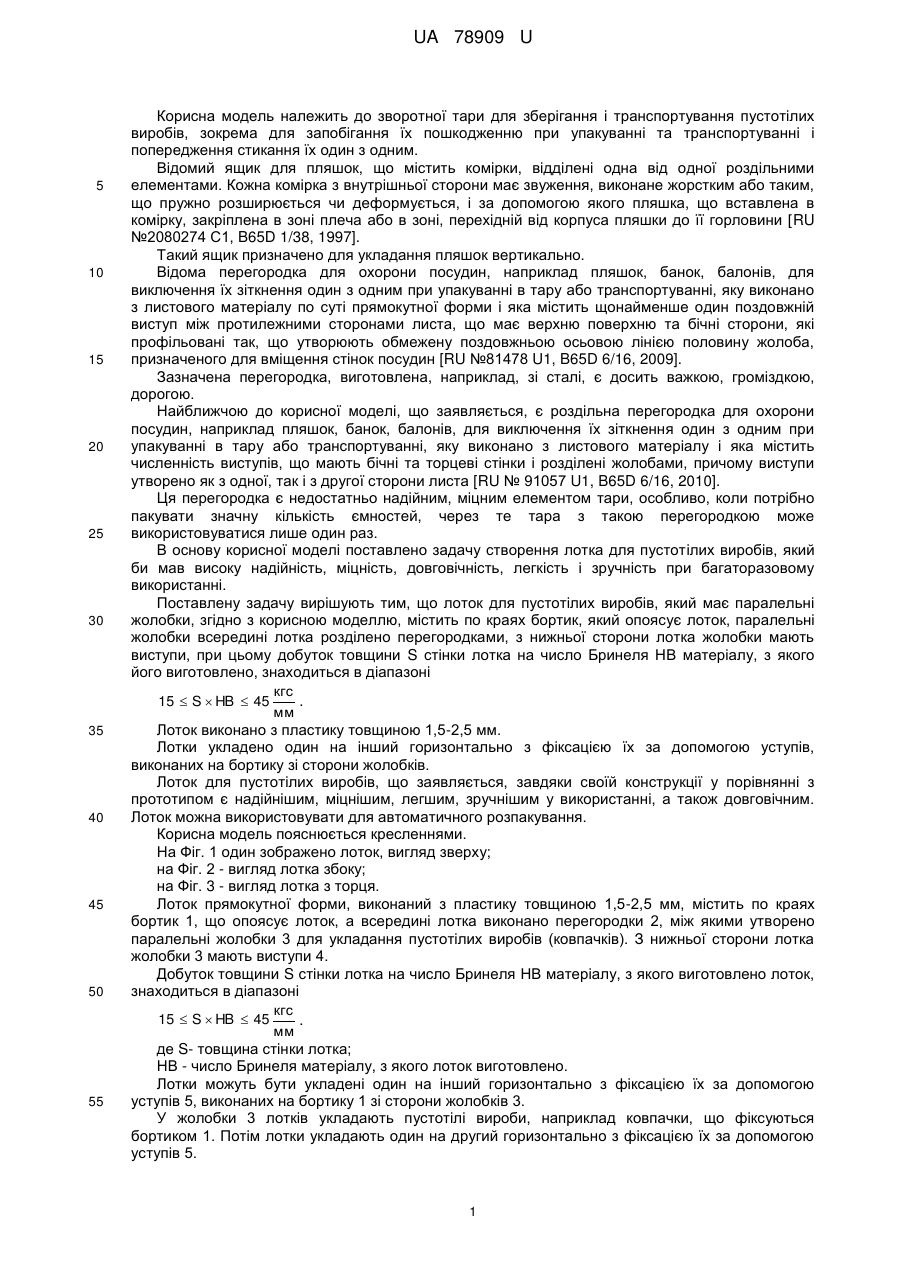

Реферат: UA 78909 U UA 78909 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до зворотної тари для зберігання і транспортування пустотілих виробів, зокрема для запобігання їх пошкодженню при упакуванні та транспортуванні і попередження стикання їх один з одним. Відомий ящик для пляшок, що містить комірки, відділені одна від одної роздільними елементами. Кожна комірка з внутрішньої сторони має звуження, виконане жорстким або таким, що пружно розширюється чи деформується, і за допомогою якого пляшка, що вставлена в комірку, закріплена в зоні плеча або в зоні, перехідній від корпуса пляшки до її горловини [RU №2080274 С1, B65D 1/38, 1997]. Такий ящик призначено для укладання пляшок вертикально. Відома перегородка для охорони посудин, наприклад пляшок, банок, балонів, для виключення їх зіткнення один з одним при упакуванні в тару або транспортуванні, яку виконано з листового матеріалу по суті прямокутної форми і яка містить щонайменше один поздовжній виступ між протилежними сторонами листа, що має верхню поверхню та бічні сторони, які профільовані так, що утворюють обмежену поздовжньою осьовою лінією половину жолоба, призначеного для вміщення стінок посудин [RU №81478 U1, B65D 6/16, 2009]. Зазначена перегородка, виготовлена, наприклад, зі сталі, є досить важкою, громіздкою, дорогою. Найближчою до корисної моделі, що заявляється, є роздільна перегородка для охорони посудин, наприклад пляшок, банок, балонів, для виключення їх зіткнення один з одним при упакуванні в тару або транспортуванні, яку виконано з листового матеріалу і яка містить численність виступів, що мають бічні та торцеві стінки і розділені жолобами, причому виступи утворено як з одної, так і з другої сторони листа [RU № 91057 U1, B65D 6/16, 2010]. Ця перегородка є недостатньо надійним, міцним елементом тари, особливо, коли потрібно пакувати значну кількість ємностей, через те тара з такою перегородкою може використовуватися лише один раз. В основу корисної моделі поставлено задачу створення лотка для пустотілих виробів, який би мав високу надійність, міцність, довговічність, легкість і зручність при багаторазовому використанні. Поставлену задачу вирішують тим, що лоток для пустотілих виробів, який має паралельні жолобки, згідно з корисною моделлю, містить по краях бортик, який опоясує лоток, паралельні жолобки всередині лотка розділено перегородками, з нижньої сторони лотка жолобки мають виступи, при цьому добуток товщини S стінки лотка на число Бринеля НВ матеріалу, з якого його виготовлено, знаходиться в діапазоні кгс 15  S  HB  45 . мм Лоток виконано з пластику товщиною 1,5-2,5 мм. Лотки укладено один на інший горизонтально з фіксацією їх за допомогою уступів, виконаних на бортику зі сторони жолобків. Лоток для пустотілих виробів, що заявляється, завдяки своїй конструкції у порівнянні з прототипом є надійнішим, міцнішим, легшим, зручнішим у використанні, а також довговічним. Лоток можна використовувати для автоматичного розпакування. Корисна модель пояснюється кресленнями. На Фіг. 1 один зображено лоток, вигляд зверху; на Фіг. 2 - вигляд лотка збоку; на Фіг. 3 - вигляд лотка з торця. Лоток прямокутної форми, виконаний з пластику товщиною 1,5-2,5 мм, містить по краях бортик 1, що опоясує лоток, а всередині лотка виконано перегородки 2, між якими утворено паралельні жолобки 3 для укладання пустотілих виробів (ковпачків). З нижньої сторони лотка жолобки 3 мають виступи 4. Добуток товщини S стінки лотка на число Бринеля НВ матеріалу, з якого виготовлено лоток, знаходиться в діапазоні кгс 15  S  HB  45 . мм де S- товщина стінки лотка; НВ - число Бринеля матеріалу, з якого лоток виготовлено. Лотки можуть бути укладені один на інший горизонтально з фіксацією їх за допомогою уступів 5, виконаних на бортику 1 зі сторони жолобків 3. У жолобки 3 лотків укладають пустотілі вироби, наприклад ковпачки, що фіксуються бортиком 1. Потім лотки укладають один на другий горизонтально з фіксацією їх за допомогою уступів 5. 1 UA 78909 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 1. Лоток для пустотілих виробів, що має паралельні жолобки, який відрізняється тим, що містить бортик, який опоясує лоток, паралельні жолобки всередині лотка розділено перегородками, з нижньої сторони лотка жолобки мають виступи, при цьому добуток товщини S стінки лотка на число Бринеля НВ матеріалу, з якого його виготовлено, знаходиться в діапазоні 15  S  HB  45 10 кгс . мм 2. Лоток за п. 1, який відрізняється тим, що його виконано з пластику товщиною 1,5-2,5 мм. 3. Лоток за п. 1, який відрізняється тим, що лотки укладено один на інший горизонтально з фіксацією їх за допомогою уступів, виконаних на бортику зі сторони жолобків. 15 Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
