Рейкова зубчаста передача

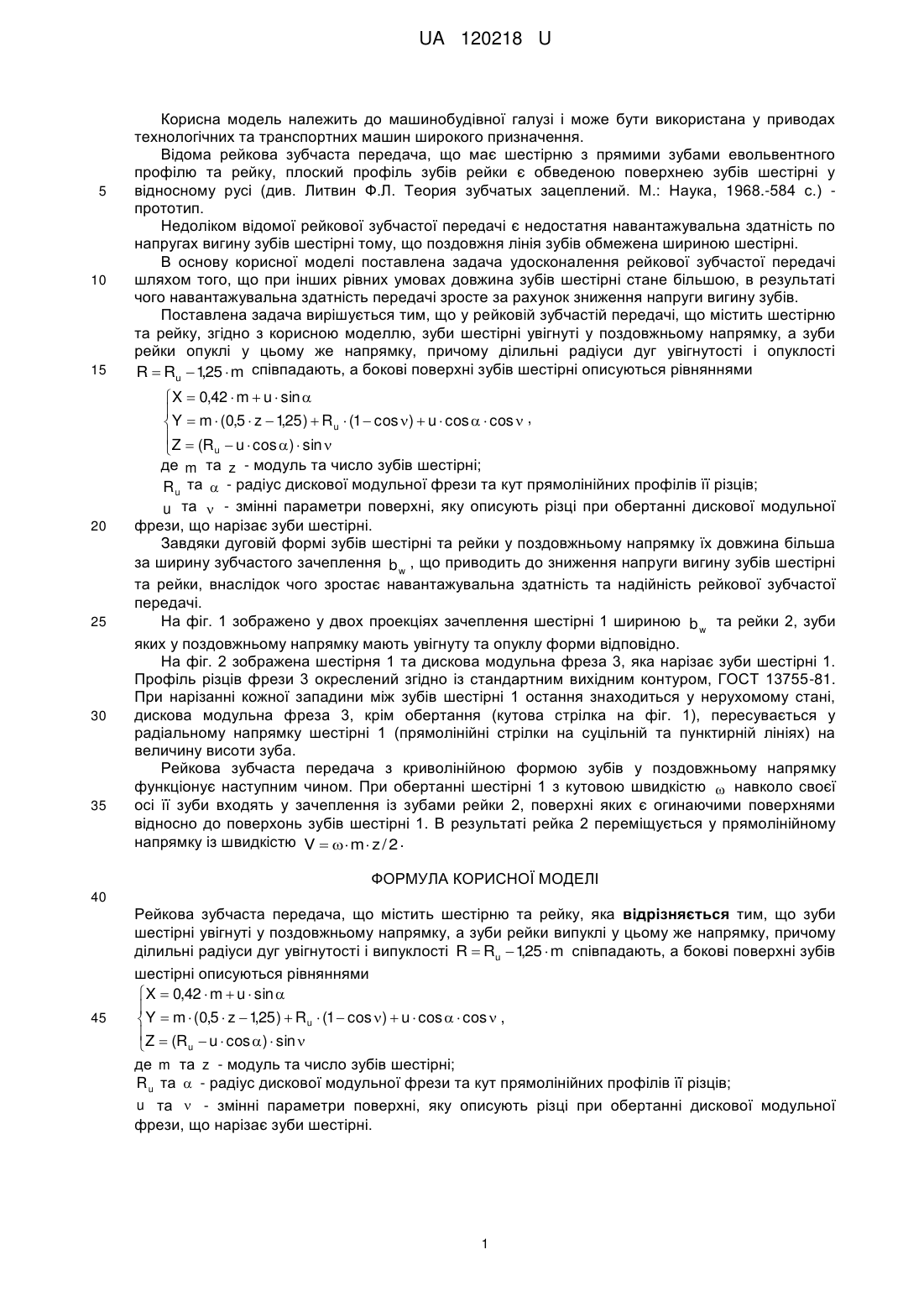

Реферат: Рейкова зубчаста передача містить шестірню та рейку. Зуби шестірні увігнуті у поздовжньому напрямку. Зуби рейки випуклі у цьому же напрямку, причому ділильні радіуси дуг увігнутості і випуклості R  Ru  125  m співпадають. Бокові поверхні зубів шестірні описуються рівняннями , X  0,42  m  u  sin   , Y  m  (0,5  z  125 )  R u  (1  cos  )  u  cos   cos  . Z  (R  u  cos  )  sin  u  UA 120218 U (12) UA 120218 U UA 120218 U 5 10 15 20 25 30 35 Корисна модель належить до машинобудівної галузі і може бути використана у приводах технологічних та транспортних машин широкого призначення. Відома рейкова зубчаста передача, що має шестірню з прямими зубами евольвентного профілю та рейку, плоский профіль зубів рейки є обведеною поверхнею зубів шестірні у відносному русі (див. Литвин Ф.Л. Теория зубчатых зацеплений. М.: Наука, 1968.-584 с.) прототип. Недоліком відомої рейкової зубчастої передачі є недостатня навантажувальна здатність по напругах вигину зубів шестірні тому, що поздовжня лінія зубів обмежена шириною шестірні. В основу корисної моделі поставлена задача удосконалення рейкової зубчастої передачі шляхом того, що при інших рівних умовах довжина зубів шестірні стане більшою, в результаті чого навантажувальна здатність передачі зросте за рахунок зниження напруги вигину зубів. Поставлена задача вирішується тим, що у рейковій зубчастій передачі, що містить шестірню та рейку, згідно з корисною моделлю, зуби шестірні увігнуті у поздовжньому напрямку, а зуби рейки опуклі у цьому же напрямку, причому ділильні радіуси дуг увігнутості і опуклості R  Ru  125  m співпадають, а бокові поверхні зубів шестірні описуються рівняннями , X  0,42  m  u  sin   , Y  m  (0,5  z  125 )  R u  (1  cos  )  u  cos   cos  , Z  (R  u  cos  )  sin  u  де m та z - модуль та число зубів шестірні; R u та  - радіус дискової модульної фрези та кут прямолінійних профілів її різців; u та  - змінні параметри поверхні, яку описують різці при обертанні дискової модульної фрези, що нарізає зуби шестірні. Завдяки дуговій формі зубів шестірні та рейки у поздовжньому напрямку їх довжина більша за ширину зубчастого зачеплення b w , що приводить до зниження напруги вигину зубів шестірні та рейки, внаслідок чого зростає навантажувальна здатність та надійність рейкової зубчастої передачі. На фіг. 1 зображено у двох проекціях зачеплення шестірні 1 шириною b w та рейки 2, зуби яких у поздовжньому напрямку мають увігнуту та опуклу форми відповідно. На фіг. 2 зображена шестірня 1 та дискова модульна фреза 3, яка нарізає зуби шестірні 1. Профіль різців фрези 3 окреслений згідно із стандартним вихідним контуром, ГОСТ 13755-81. При нарізанні кожної западини між зубів шестірні 1 остання знаходиться у нерухомому стані, дискова модульна фреза 3, крім обертання (кутова стрілка на фіг. 1), пересувається у радіальному напрямку шестірні 1 (прямолінійні стрілки на суцільній та пунктирній лініях) на величину висоти зуба. Рейкова зубчаста передача з криволінійною формою зубів у поздовжньому напрямку функціонує наступним чином. При обертанні шестірні 1 з кутовою швидкістю  навколо своєї осі її зуби входять у зачеплення із зубами рейки 2, поверхні яких є огинаючими поверхнями відносно до поверхонь зубів шестірні 1. В результаті рейка 2 переміщується у прямолінійному напрямку із швидкістю V    m  z / 2 . ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 Рейкова зубчаста передача, що містить шестірню та рейку, яка відрізняється тим, що зуби шестірні увігнуті у поздовжньому напрямку, а зуби рейки випуклі у цьому же напрямку, причому ділильні радіуси дуг увігнутості і випуклості R  Ru  125  m співпадають, а бокові поверхні зубів , шестірні описуються рівняннями X  0,42  m  u  sin   , Y  m  (0,5  z  125 )  R u  (1  cos  )  u  cos   cos  , Z  (R  u  cos  )  sin  u  де m та z - модуль та число зубів шестірні; R u та  - радіус дискової модульної фрези та кут прямолінійних профілів її різців; u та  - змінні параметри поверхні, яку описують різці при обертанні дискової модульної фрези, що нарізає зуби шестірні. 1 UA 120218 U Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
