Конічна зубчаста передача

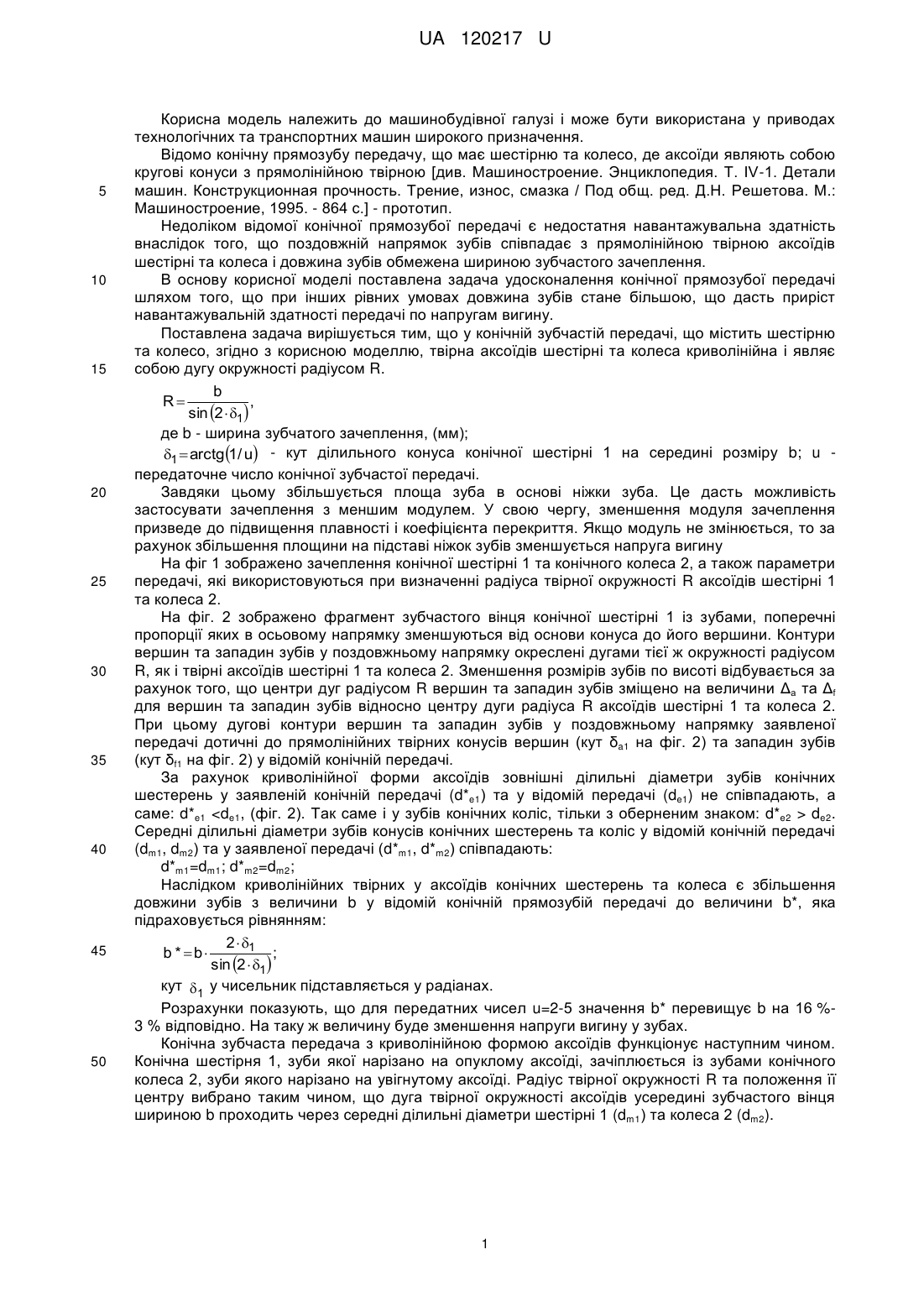

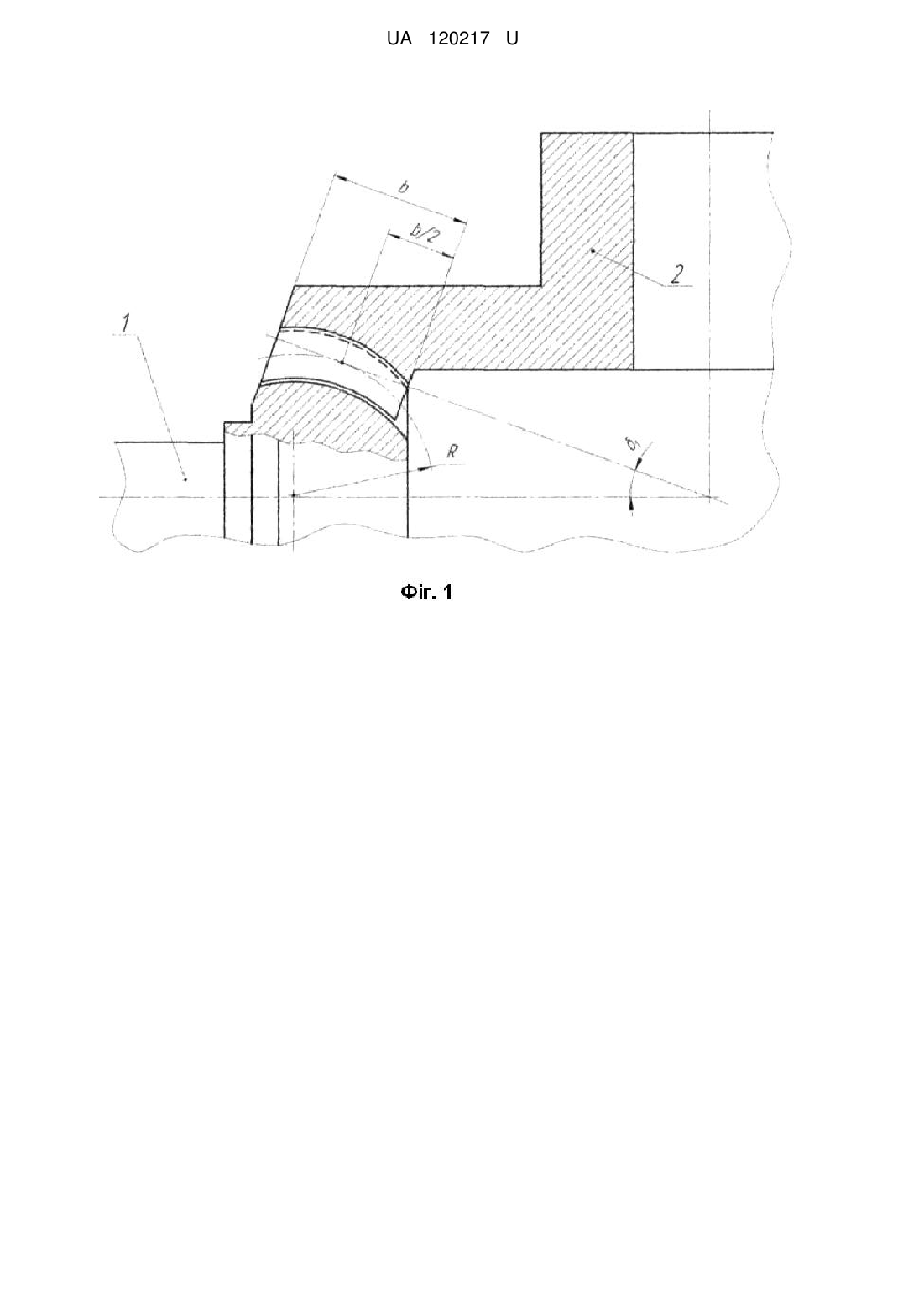

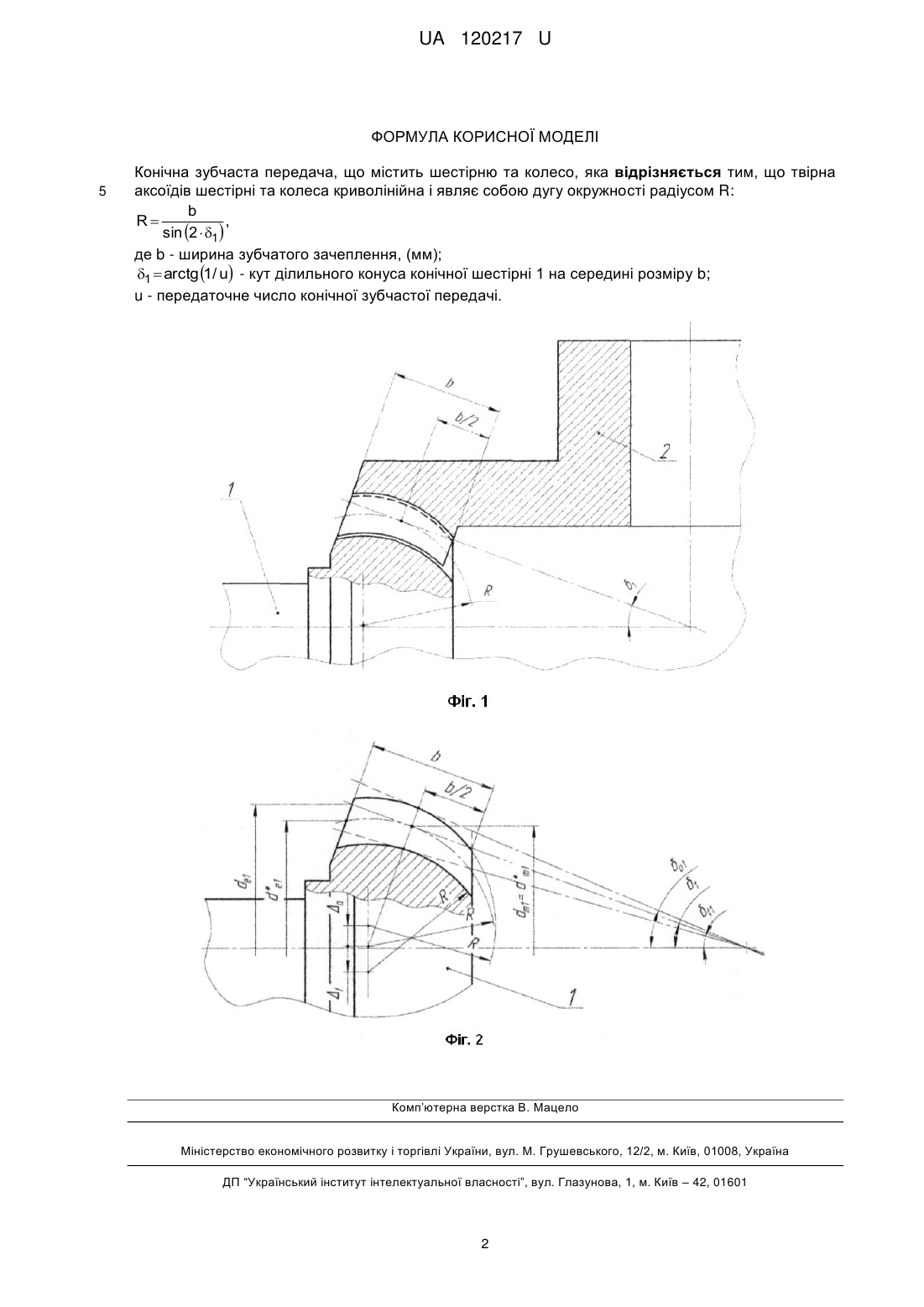

Реферат: Конічна зубчаста передача містить шестірню та колесо. Твірна аксоїдів шестірні та колеса криволінійна і являє собою дугу окружності радіусом R: b R , sin 2  1 UA 120217 U (12) UA 120217 U UA 120217 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до машинобудівної галузі і може бути використана у приводах технологічних та транспортних машин широкого призначення. Відомо конічну прямозубу передачу, що має шестірню та колесо, де аксоїди являють собою кругові конуси з прямолінійною твірною [див. Машиностроение. Энциклопедия. Т. IV-1. Детали машин. Конструкционная прочность. Трение, износ, смазка / Под общ. ред. Д.Н. Решетова. М.: Машиностроение, 1995. - 864 с.] - прототип. Недоліком відомої конічної прямозубої передачі є недостатня навантажувальна здатність внаслідок того, що поздовжній напрямок зубів співпадає з прямолінійною твірною аксоїдів шестірні та колеса і довжина зубів обмежена шириною зубчастого зачеплення. В основу корисної моделі поставлена задача удосконалення конічної прямозубої передачі шляхом того, що при інших рівних умовах довжина зубів стане більшою, що дасть приріст навантажувальній здатності передачі по напругам вигину. Поставлена задача вирішується тим, що у конічній зубчастій передачі, що містить шестірню та колесо, згідно з корисною моделлю, твірна аксоїдів шестірні та колеса криволінійна і являє собою дугу окружності радіусом R. b R , sin 2  1 де b - ширина зубчатого зачеплення, (мм); 1  arctg 1/ u - кут ділильного конуса конічної шестірні 1 на середині розміру b; u передаточне число конічної зубчастої передачі. Завдяки цьому збільшується площа зуба в основі ніжки зуба. Це дасть можливість застосувати зачеплення з меншим модулем. У свою чергу, зменшення модуля зачеплення призведе до підвищення плавності і коефіцієнта перекриття. Якщо модуль не змінюється, то за рахунок збільшення площини на підставі ніжок зубів зменшується напруга вигину На фіг 1 зображено зачеплення конічної шестірні 1 та конічного колеса 2, а також параметри передачі, які використовуються при визначенні радіуса твірної окружності R аксоїдів шестірні 1 та колеса 2. На фіг. 2 зображено фрагмент зубчастого вінця конічної шестірні 1 із зубами, поперечні пропорції яких в осьовому напрямку зменшуються від основи конуса до його вершини. Контури вершин та западин зубів у поздовжньому напрямку окреслені дугами тієї ж окружності радіусом R, як і твірні аксоїдів шестірні 1 та колеса 2. Зменшення розмірів зубів по висоті відбувається за рахунок того, що центри дуг радіусом R вершин та западин зубів зміщено на величини Δа та Δf для вершин та западин зубів відносно центру дуги радіуса R аксоїдів шестірні 1 та колеса 2. При цьому дугові контури вершин та западин зубів у поздовжньому напрямку заявленої передачі дотичні до прямолінійних твірних конусів вершин (кут δa1 на фіг. 2) та западин зубів (кут δf1 на фіг. 2) у відомій конічній передачі. За рахунок криволінійної форми аксоїдів зовнішні ділильні діаметри зубів конічних шестерень у заявленій конічній передачі (d*e1) та у відомій передачі (de1) не співпадають, а саме: d*e1 de2. Середні ділильні діаметри зубів конусів конічних шестерень та коліс у відомій конічній передачі (dm1, dm2) та у заявленої передачі (d*m1, d*m2) співпадають: d*m1=dm1; d*m2=dm2; Наслідком криволінійних твірних у аксоїдів конічних шестерень та колеса є збільшення довжини зубів з величини b у відомій конічній прямозубій передачі до величини b*, яка підраховується рівнянням: 2  1 b * b ; sin 2  1 кут 1 у чисельник підставляється у радіанах. Розрахунки показують, що для передатних чисел u=2-5 значення b* перевищує b на 16 %3 % відповідно. На таку ж величину буде зменшення напруги вигину у зубах. Конічна зубчаста передача з криволінійною формою аксоїдів функціонує наступним чином. Конічна шестірня 1, зуби якої нарізано на опуклому аксоїді, зачіплюється із зубами конічного колеса 2, зуби якого нарізано на увігнутому аксоїді. Радіус твірної окружності R та положення її центру вибрано таким чином, що дуга твірної окружності аксоїдів усередині зубчастого вінця шириною b проходить через середні ділильні діаметри шестірні 1 (dm1) та колеса 2 (dm2). 1 UA 120217 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Конічна зубчаста передача, що містить шестірню та колесо, яка відрізняється тим, що твірна аксоїдів шестірні та колеса криволінійна і являє собою дугу окружності радіусом R: b R , sin 2  1 де b - ширина зубчатого зачеплення, (мм); 1  arctg 1/ u - кут ділильного конуса конічної шестірні 1 на середині розміру b; u - передаточне число конічної зубчастої передачі. Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
