Джерело безперебійного електроживлення з імпульсним стабілізатором напруги

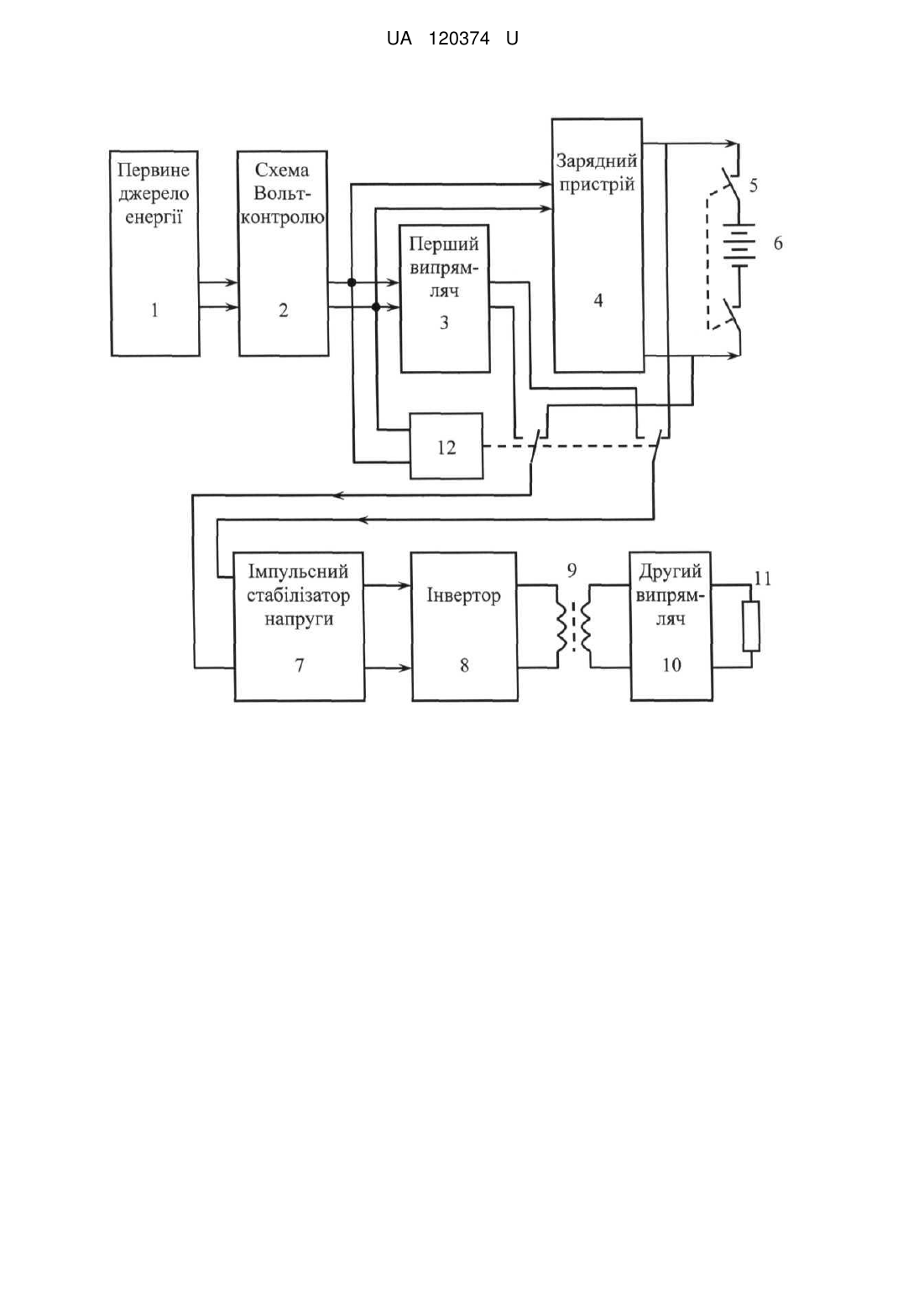

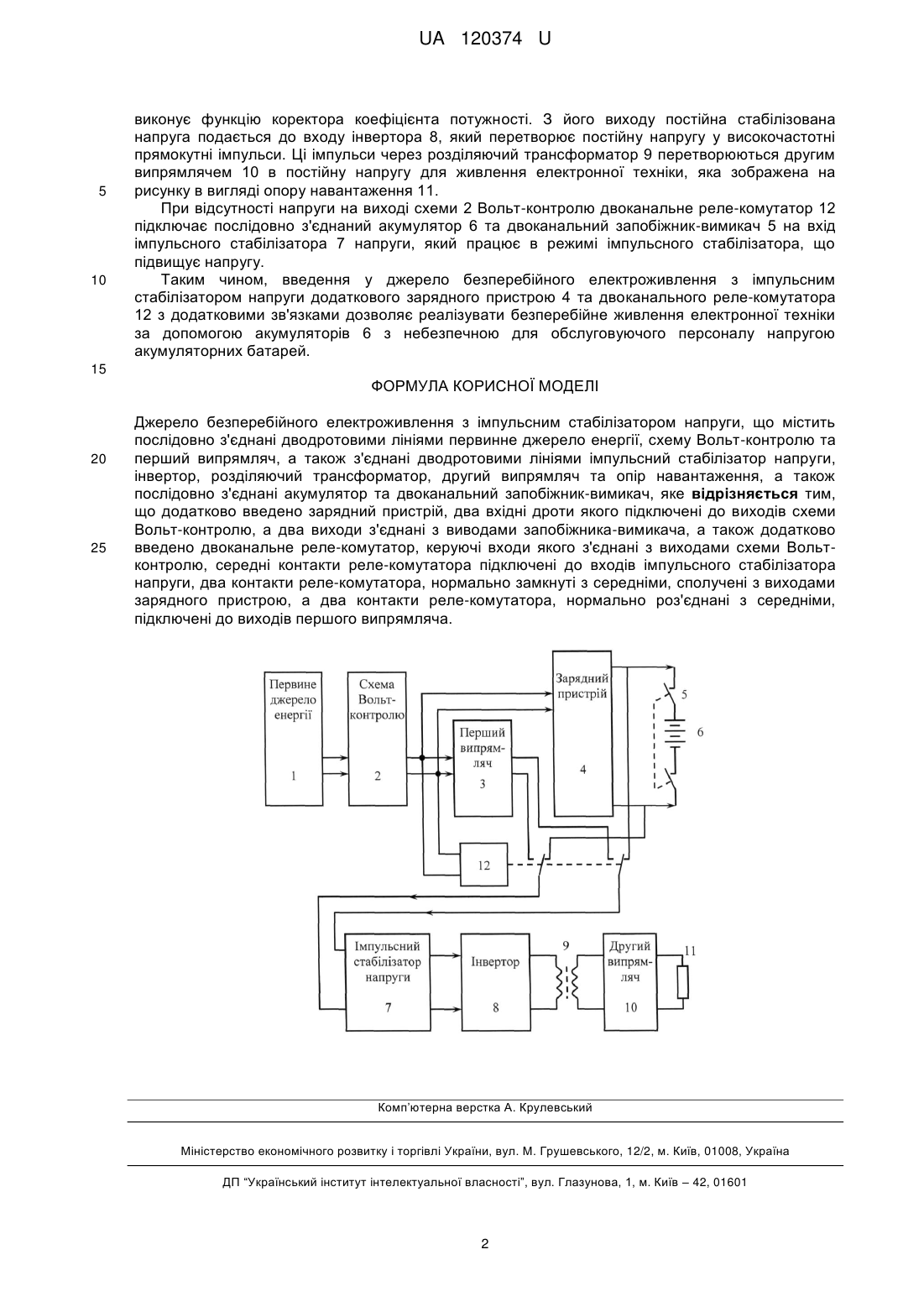

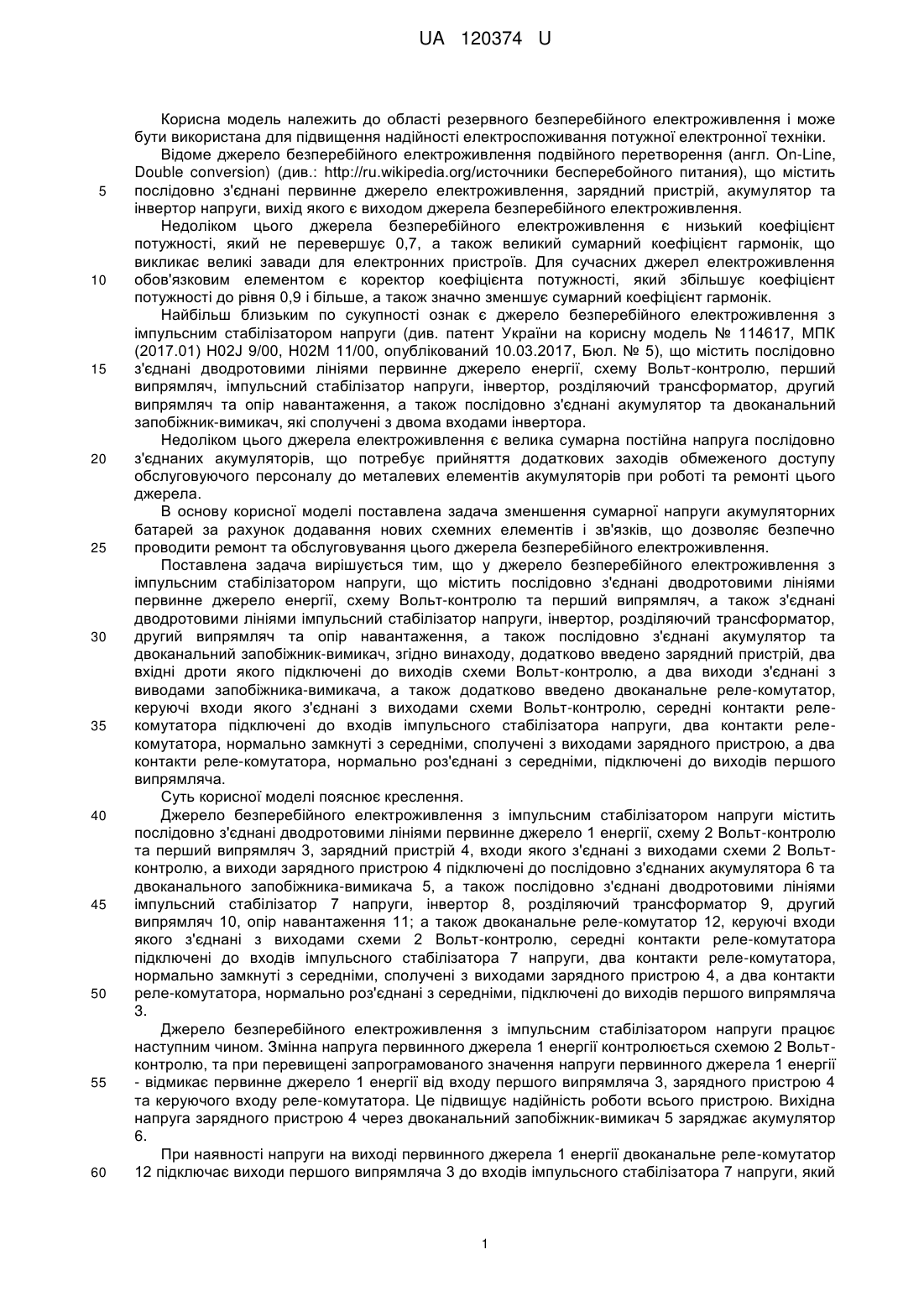

Реферат: Джерело безперебійного електроживлення з імпульсним стабілізатором напруги містить послідовно з'єднані дводротовими лініями первинне джерело енергії, схему Вольт-контролю та перший випрямляч, а також з'єднані дводротовими лініями імпульсний стабілізатор напруги, інвертор, розділяючий трансформатор, другий випрямляч та опір навантаження, а також послідовно з'єднані акумулятор та двоканальний запобіжник-вимикач. Додатково введено зарядний пристрій, два вхідні дроти якого підключені до виходів схеми Вольт-контролю, а два виходи з'єднані з виводами запобіжника-вимикача, а також додатково введено двоканальне реле-комутатор, керуючі входи якого з'єднані з виходами схеми Вольт-контролю, середні контакти реле-комутатора підключені до входів імпульсного стабілізатора напруги, два контакти реле-комутатора, нормально замкнуті з середніми, сполучені з виходами зарядного пристрою, а два контакти реле-комутатора, нормально роз'єднані з середніми, підключені до виходів першого випрямляча. UA 120374 U (54) ДЖЕРЕЛО БЕЗПЕРЕБІЙНОГО ЕЛЕКТРОЖИВЛЕННЯ З ІМПУЛЬСНИМ СТАБІЛІЗАТОРОМ НАПРУГИ UA 120374 U UA 120374 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області резервного безперебійного електроживлення і може бути використана для підвищення надійності електроспоживання потужної електронної техніки. Відоме джерело безперебійного електроживлення подвійного перетворення (англ. On-Line, Double conversion) (див.: http://ru.wikipedia.org/источники бесперебойного питания), що містить послідовно з'єднані первинне джерело електроживлення, зарядний пристрій, акумулятор та інвертор напруги, вихід якого є виходом джерела безперебійного електроживлення. Недоліком цього джерела безперебійного електроживлення є низький коефіцієнт потужності, який не перевершує 0,7, а також великий сумарний коефіцієнт гармонік, що викликає великі завади для електронних пристроїв. Для сучасних джерел електроживлення обов'язковим елементом є коректор коефіцієнта потужності, який збільшує коефіцієнт потужності до рівня 0,9 і більше, а також значно зменшує сумарний коефіцієнт гармонік. Найбільш близьким по сукупності ознак є джерело безперебійного електроживлення з імпульсним стабілізатором напруги (див. патент України на корисну модель № 114617, МПК (2017.01) H02J 9/00, Н02М 11/00, опублікований 10.03.2017, Бюл. № 5), що містить послідовно з'єднані дводротовими лініями первинне джерело енергії, схему Вольт-контролю, перший випрямляч, імпульсний стабілізатор напруги, інвертор, розділяючий трансформатор, другий випрямляч та опір навантаження, а також послідовно з'єднані акумулятор та двоканальний запобіжник-вимикач, які сполучені з двома входами інвертора. Недоліком цього джерела електроживлення є велика сумарна постійна напруга послідовно з'єднаних акумуляторів, що потребує прийняття додаткових заходів обмеженого доступу обслуговуючого персоналу до металевих елементів акумуляторів при роботі та ремонті цього джерела. В основу корисної моделі поставлена задача зменшення сумарної напруги акумуляторних батарей за рахунок додавання нових схемних елементів і зв'язків, що дозволяє безпечно проводити ремонт та обслуговування цього джерела безперебійного електроживлення. Поставлена задача вирішується тим, що у джерело безперебійного електроживлення з імпульсним стабілізатором напруги, що містить послідовно з'єднані дводротовими лініями первинне джерело енергії, схему Вольт-контролю та перший випрямляч, а також з'єднані дводротовими лініями імпульсний стабілізатор напруги, інвертор, розділяючий трансформатор, другий випрямляч та опір навантаження, а також послідовно з'єднані акумулятор та двоканальний запобіжник-вимикач, згідно винаходу, додатково введено зарядний пристрій, два вхідні дроти якого підключені до виходів схеми Вольт-контролю, а два виходи з'єднані з виводами запобіжника-вимикача, а також додатково введено двоканальне реле-комутатор, керуючі входи якого з'єднані з виходами схеми Вольт-контролю, середні контакти релекомутатора підключені до входів імпульсного стабілізатора напруги, два контакти релекомутатора, нормально замкнуті з середніми, сполучені з виходами зарядного пристрою, а два контакти реле-комутатора, нормально роз'єднані з середніми, підключені до виходів першого випрямляча. Суть корисної моделі пояснює креслення. Джерело безперебійного електроживлення з імпульсним стабілізатором напруги містить послідовно з'єднані дводротовими лініями первинне джерело 1 енергії, схему 2 Вольт-контролю та перший випрямляч 3, зарядний пристрій 4, входи якого з'єднані з виходами схеми 2 Вольтконтролю, а виходи зарядного пристрою 4 підключені до послідовно з'єднаних акумулятора 6 та двоканального запобіжника-вимикача 5, а також послідовно з'єднані дводротовими лініями імпульсний стабілізатор 7 напруги, інвертор 8, розділяючий трансформатор 9, другий випрямляч 10, опір навантаження 11; а також двоканальне реле-комутатор 12, керуючі входи якого з'єднані з виходами схеми 2 Вольт-контролю, середні контакти реле-комутатора підключені до входів імпульсного стабілізатора 7 напруги, два контакти реле-комутатора, нормально замкнуті з середніми, сполучені з виходами зарядного пристрою 4, а два контакти реле-комутатора, нормально роз'єднані з середніми, підключені до виходів першого випрямляча 3. Джерело безперебійного електроживлення з імпульсним стабілізатором напруги працює наступним чином. Змінна напруга первинного джерела 1 енергії контролюється схемою 2 Вольтконтролю, та при перевищені запрограмованого значення напруги первинного джерела 1 енергії - відмикає первинне джерело 1 енергії від входу першого випрямляча 3, зарядного пристрою 4 та керуючого входу реле-комутатора. Це підвищує надійність роботи всього пристрою. Вихідна напруга зарядного пристрою 4 через двоканальний запобіжник-вимикач 5 заряджає акумулятор 6. При наявності напруги на виході первинного джерела 1 енергії двоканальне реле-комутатор 12 підключає виходи першого випрямляча 3 до входів імпульсного стабілізатора 7 напруги, який 1 UA 120374 U 5 10 виконує функцію коректора коефіцієнта потужності. З його виходу постійна стабілізована напруга подається до входу інвертора 8, який перетворює постійну напругу у високочастотні прямокутні імпульси. Ці імпульси через розділяючий трансформатор 9 перетворюються другим випрямлячем 10 в постійну напругу для живлення електронної техніки, яка зображена на рисунку в вигляді опору навантаження 11. При відсутності напруги на виході схеми 2 Вольт-контролю двоканальне реле-комутатор 12 підключає послідовно з'єднаний акумулятор 6 та двоканальний запобіжник-вимикач 5 на вхід імпульсного стабілізатора 7 напруги, який працює в режимі імпульсного стабілізатора, що підвищує напругу. Таким чином, введення у джерело безперебійного електроживлення з імпульсним стабілізатором напруги додаткового зарядного пристрою 4 та двоканального реле-комутатора 12 з додатковими зв'язками дозволяє реалізувати безперебійне живлення електронної техніки за допомогою акумуляторів 6 з небезпечною для обслуговуючого персоналу напругою акумуляторних батарей. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Джерело безперебійного електроживлення з імпульсним стабілізатором напруги, що містить послідовно з'єднані дводротовими лініями первинне джерело енергії, схему Вольт-контролю та перший випрямляч, а також з'єднані дводротовими лініями імпульсний стабілізатор напруги, інвертор, розділяючий трансформатор, другий випрямляч та опір навантаження, а також послідовно з'єднані акумулятор та двоканальний запобіжник-вимикач, яке відрізняється тим, що додатково введено зарядний пристрій, два вхідні дроти якого підключені до виходів схеми Вольт-контролю, а два виходи з'єднані з виводами запобіжника-вимикача, а також додатково введено двоканальне реле-комутатор, керуючі входи якого з'єднані з виходами схеми Вольтконтролю, середні контакти реле-комутатора підключені до входів імпульсного стабілізатора напруги, два контакти реле-комутатора, нормально замкнуті з середніми, сполучені з виходами зарядного пристрою, а два контакти реле-комутатора, нормально роз'єднані з середніми, підключені до виходів першого випрямляча. Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
