Робоче колесо відцентрового вентилятора

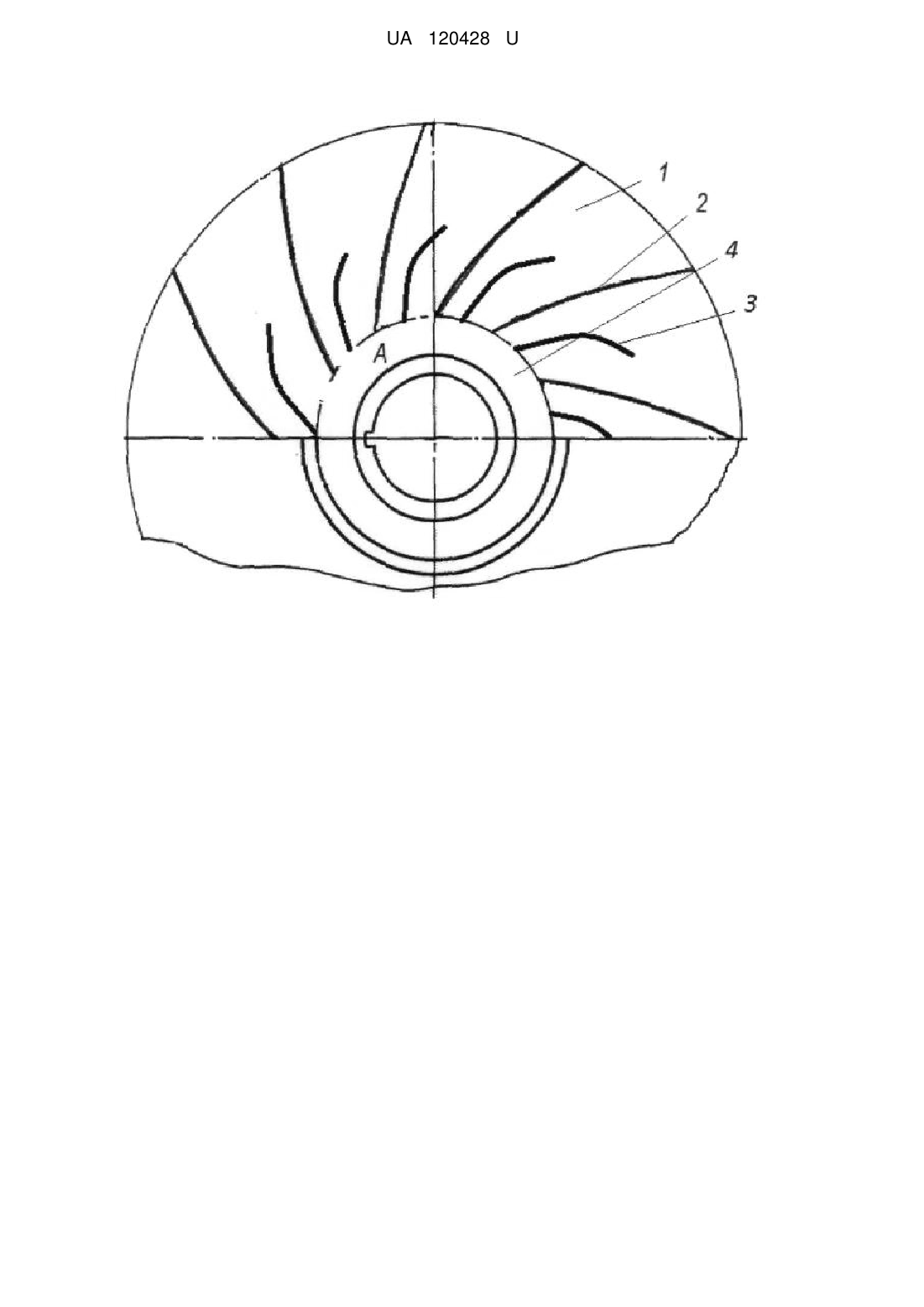

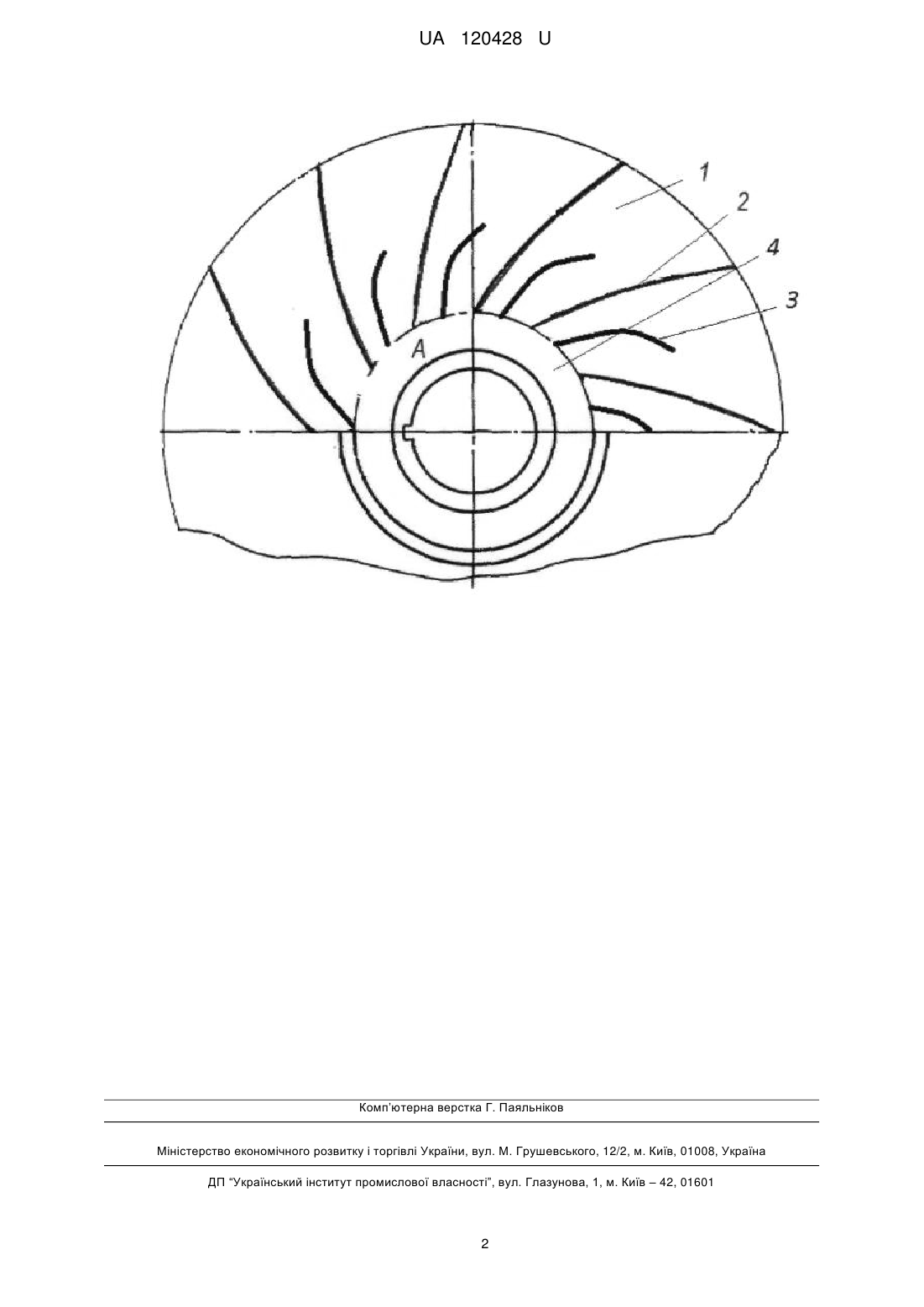

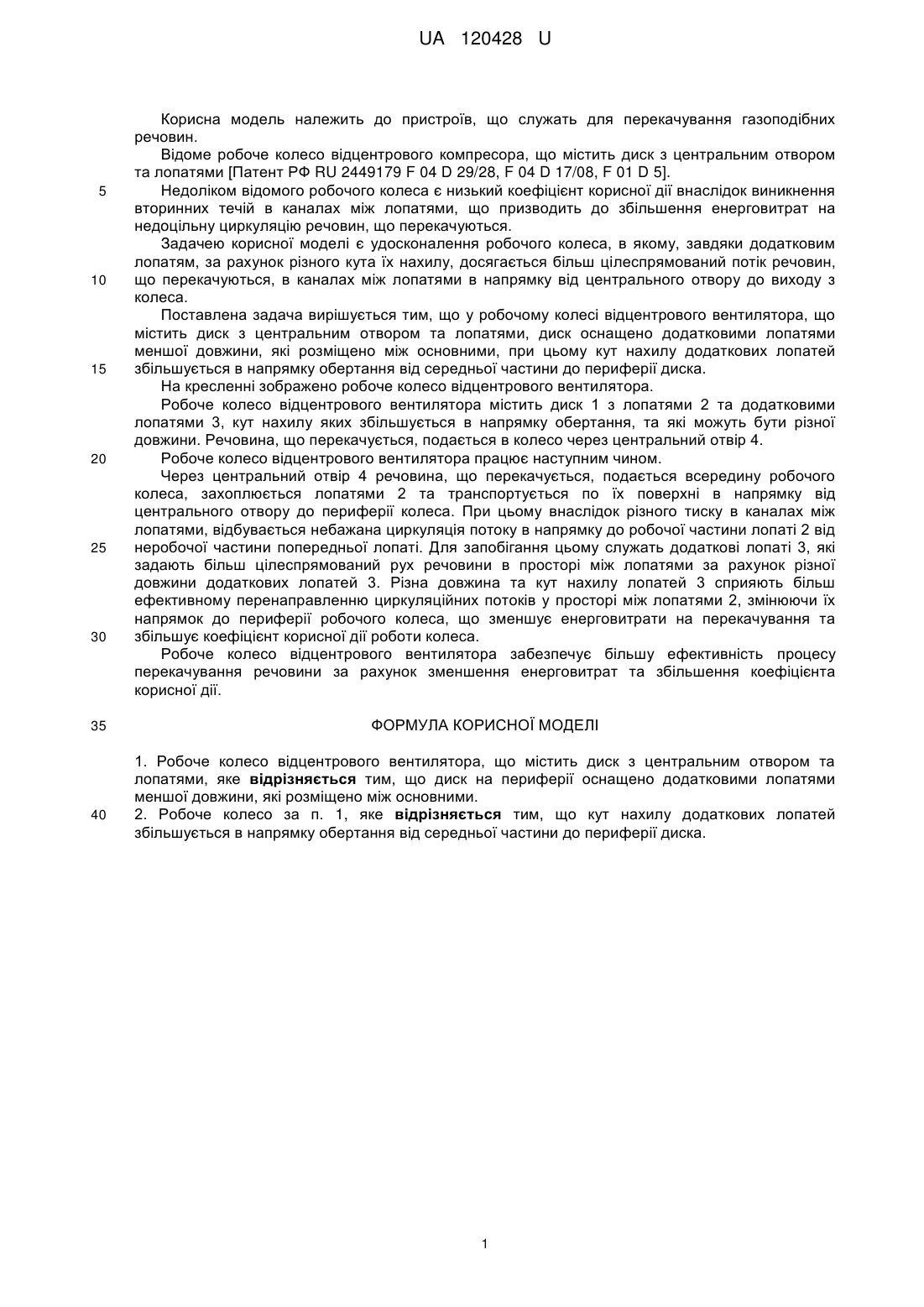

Реферат: Робоче колесо відцентрового вентилятора містить диск з центральним отвором та лопатями. Диск на периферії оснащено додатковими лопатями меншої довжини, які розміщено між основними. Кут нахилу додаткових лопатей збільшується в напрямку обертання від середньої частини до периферії диска. UA 120428 U (12) UA 120428 U UA 120428 U 5 10 15 20 25 30 35 40 Корисна модель належить до пристроїв, що служать для перекачування газоподібних речовин. Відоме робоче колесо відцентрового компресора, що містить диск з центральним отвором та лопатями [Патент РФ RU 2449179 F 04 D 29/28, F 04 D 17/08, F 01 D 5]. Недоліком відомого робочого колеса є низький коефіцієнт корисної дії внаслідок виникнення вторинних течій в каналах між лопатями, що призводить до збільшення енерговитрат на недоцільну циркуляцію речовин, що перекачуються. Задачею корисної моделі є удосконалення робочого колеса, в якому, завдяки додатковим лопатям, за рахунок різного кута їх нахилу, досягається більш цілеспрямований потік речовин, що перекачуються, в каналах між лопатями в напрямку від центрального отвору до виходу з колеса. Поставлена задача вирішується тим, що у робочому колесі відцентрового вентилятора, що містить диск з центральним отвором та лопатями, диск оснащено додатковими лопатями меншої довжини, які розміщено між основними, при цьому кут нахилу додаткових лопатей збільшується в напрямку обертання від середньої частини до периферії диска. На кресленні зображено робоче колесо відцентрового вентилятора. Робоче колесо відцентрового вентилятора містить диск 1 з лопатями 2 та додатковими лопатями 3, кут нахилу яких збільшується в напрямку обертання, та які можуть бути різної довжини. Речовина, що перекачується, подається в колесо через центральний отвір 4. Робоче колесо відцентрового вентилятора працює наступним чином. Через центральний отвір 4 речовина, що перекачується, подається всередину робочого колеса, захоплюється лопатями 2 та транспортується по їх поверхні в напрямку від центрального отвору до периферії колеса. При цьому внаслідок різного тиску в каналах між лопатями, відбувається небажана циркуляція потоку в напрямку до робочої частини лопаті 2 від неробочої частини попередньої лопаті. Для запобігання цьому служать додаткові лопаті 3, які задають більш цілеспрямований рух речовини в просторі між лопатями за рахунок різної довжини додаткових лопатей 3. Різна довжина та кут нахилу лопатей 3 сприяють більш ефективному перенаправленню циркуляційних потоків у просторі між лопатями 2, змінюючи їх напрямок до периферії робочого колеса, що зменшує енерговитрати на перекачування та збільшує коефіцієнт корисної дії роботи колеса. Робоче колесо відцентрового вентилятора забезпечує більшу ефективність процесу перекачування речовини за рахунок зменшення енерговитрат та збільшення коефіцієнта корисної дії. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Робоче колесо відцентрового вентилятора, що містить диск з центральним отвором та лопатями, яке відрізняється тим, що диск на периферії оснащено додатковими лопатями меншої довжини, які розміщено між основними. 2. Робоче колесо за п. 1, яке відрізняється тим, що кут нахилу додаткових лопатей збільшується в напрямку обертання від середньої частини до периферії диска. 1 UA 120428 U Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
