Пристрій дюбель

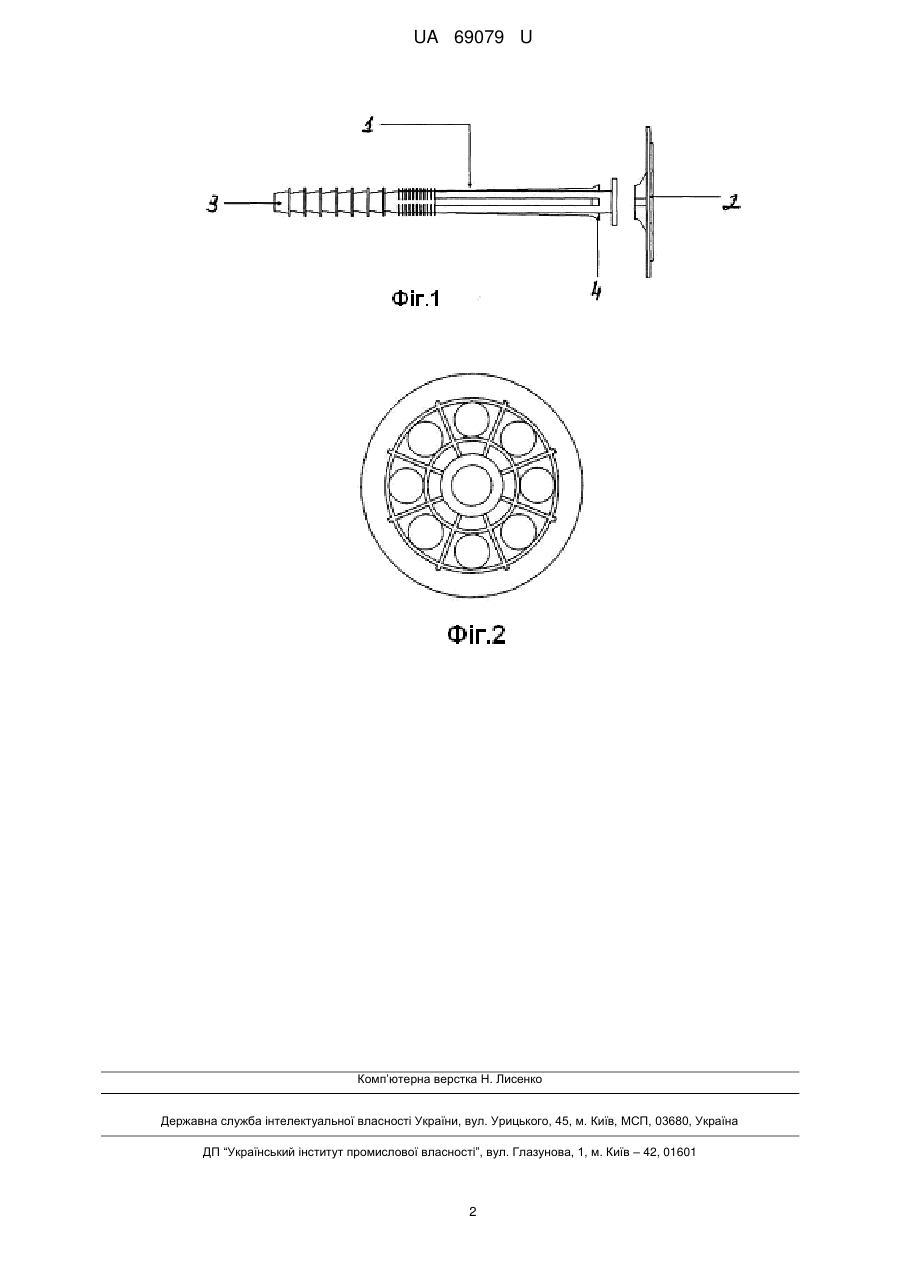

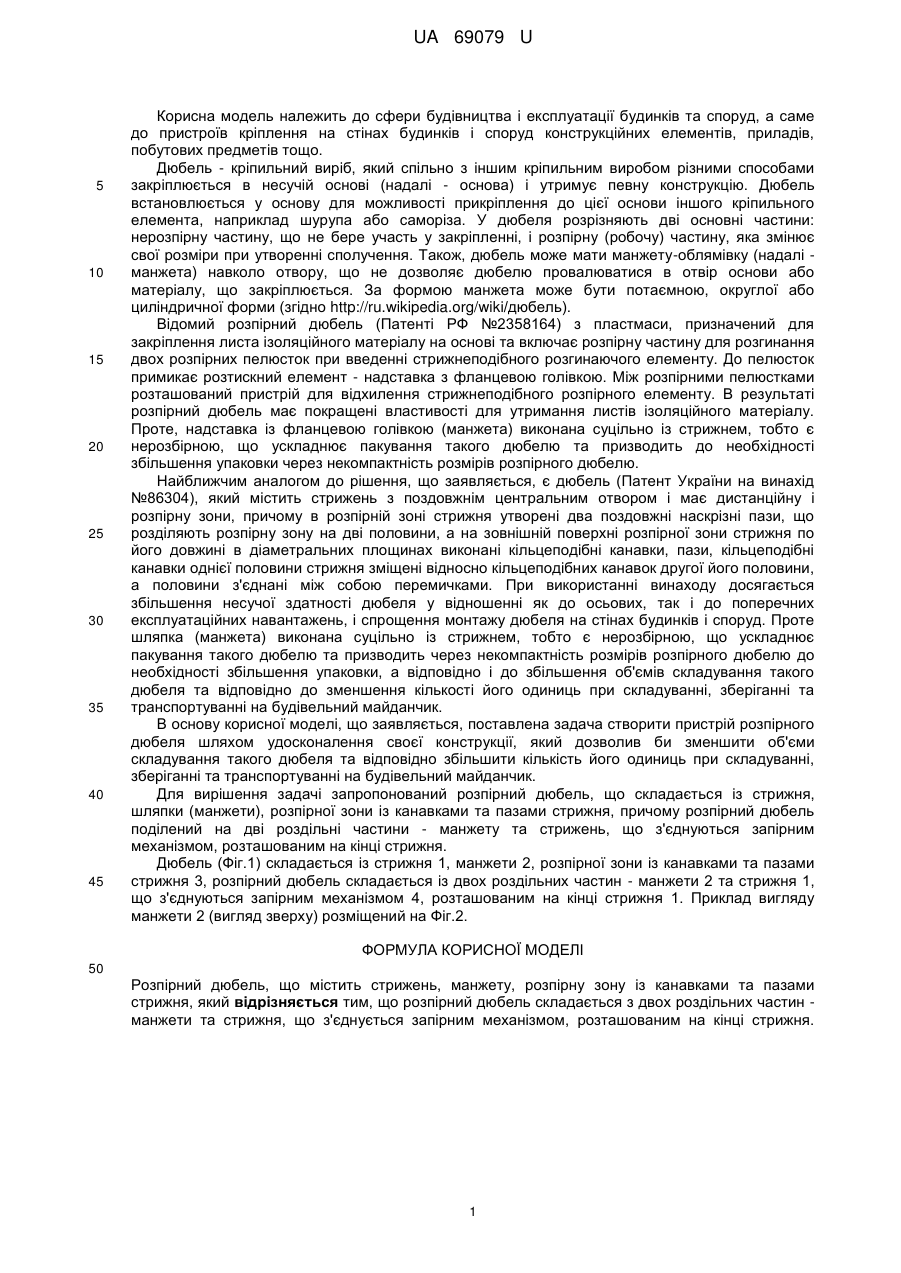

Реферат: UA 69079 U UA 69079 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до сфери будівництва і експлуатації будинків та споруд, а саме до пристроїв кріплення на стінах будинків і споруд конструкційних елементів, приладів, побутових предметів тощо. Дюбель - кріпильний виріб, який спільно з іншим кріпильним виробом різними способами закріплюється в несучій основі (надалі - основа) і утримує певну конструкцію. Дюбель встановлюється у основу для можливості прикріплення до цієї основи іншого кріпильного елемента, наприклад шурупа або саморіза. У дюбеля розрізняють дві основні частини: нерозпірну частину, що не бере участь у закріпленні, і розпірну (робочу) частину, яка змінює свої розміри при утворенні сполучення. Також, дюбель може мати манжету-облямівку (надалі манжета) навколо отвору, що не дозволяє дюбелю провалюватися в отвір основи або матеріалу, що закріплюється. За формою манжета може бути потаємною, округлої або циліндричної форми (згідно http://ru.wikipedia.org/wikі/дюбель). Відомий розпірний дюбель (Патенті РФ №2358164) з пластмаси, призначений для закріплення листа ізоляційного матеріалу на основі та включає розпірну частину для розгинання двох розпірних пелюсток при введенні стрижнеподібного розгинаючого елементу. До пелюсток примикає розтискний елемент - надставка з фланцевою голівкою. Між розпірними пелюстками розташований пристрій для відхилення стрижнеподібного розпірного елементу. В результаті розпірний дюбель має покращені властивості для утримання листів ізоляційного матеріалу. Проте, надставка із фланцевою голівкою (манжета) виконана суцільно із стрижнем, тобто є нерозбірною, що ускладнює пакування такого дюбелю та призводить до необхідності збільшення упаковки через некомпактність розмірів розпірного дюбелю. Найближчим аналогом до рішення, що заявляється, є дюбель (Патент України на винахід №86304), який містить стрижень з поздовжнім центральним отвором і має дистанційну і розпірну зони, причому в розпірній зоні стрижня утворені два поздовжні наскрізні пази, що розділяють розпірну зону на дві половини, а на зовнішній поверхні розпірної зони стрижня по його довжині в діаметральних площинах виконані кільцеподібні канавки, пази, кільцеподібні канавки однієї половини стрижня зміщені відносно кільцеподібних канавок другої його половини, а половини з'єднані між собою перемичками. При використанні винаходу досягається збільшення несучої здатності дюбеля у відношенні як до осьових, так і до поперечних експлуатаційних навантажень, і спрощення монтажу дюбеля на стінах будинків і споруд. Проте шляпка (манжета) виконана суцільно із стрижнем, тобто є нерозбірною, що ускладнює пакування такого дюбелю та призводить через некомпактність розмірів розпірного дюбелю до необхідності збільшення упаковки, а відповідно і до збільшення об'ємів складування такого дюбеля та відповідно до зменшення кількості його одиниць при складуванні, зберіганні та транспортуванні на будівельний майданчик. В основу корисної моделі, що заявляється, поставлена задача створити пристрій розпірного дюбеля шляхом удосконалення своєї конструкції, який дозволив би зменшити об'єми складування такого дюбеля та відповідно збільшити кількість його одиниць при складуванні, зберіганні та транспортуванні на будівельний майданчик. Для вирішення задачі запропонований розпірний дюбель, що складається із стрижня, шляпки (манжети), розпірної зони із канавками та пазами стрижня, причому розпірний дюбель поділений на дві роздільні частини - манжету та стрижень, що з'єднуються запірним механізмом, розташованим на кінці стрижня. Дюбель (Фіг.1) складається із стрижня 1, манжети 2, розпірної зони із канавками та пазами стрижня 3, розпірний дюбель складається із двох роздільних частин - манжети 2 та стрижня 1, що з'єднуються запірним механізмом 4, розташованим на кінці стрижня 1. Приклад вигляду манжети 2 (вигляд зверху) розміщений на Фіг.2. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Розпірний дюбель, що містить стрижень, манжету, розпірну зону із канавками та пазами стрижня, який відрізняється тим, що розпірний дюбель складається з двох роздільних частин манжети та стрижня, що з'єднується запірним механізмом, розташованим на кінці стрижня. 1 UA 69079 U Комп’ютерна верстка Н. Лисенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
