Пристрій для обточки заготовки діаманта

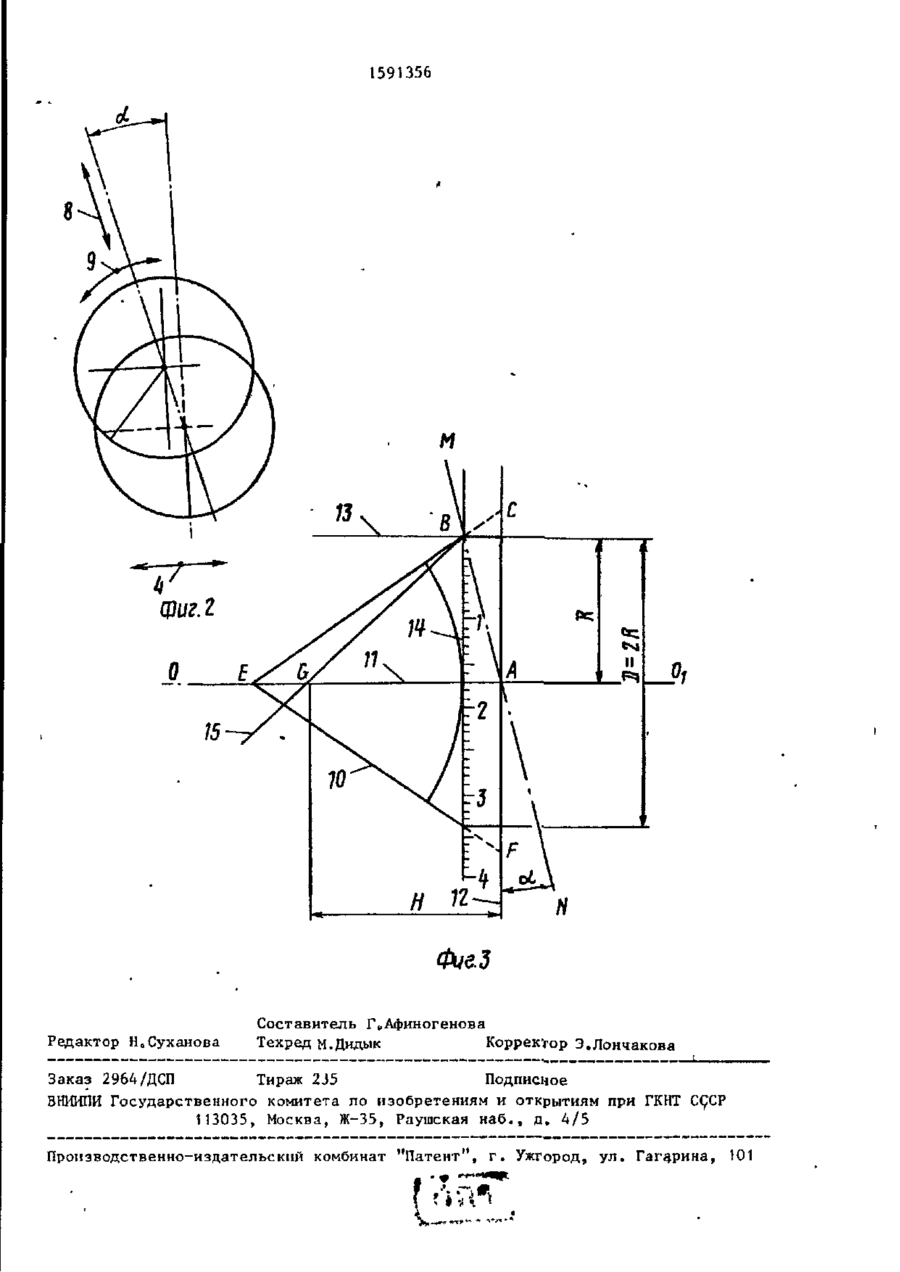

Изобретение касается обработки драгоценных камней и может быть использовано на операциях обработки рундиста бриллианта0 Целью изобретения является повышение точности обточки и увеличение коэффициента использования сырья 0 Устройство для обточки содержит подвижную 7 и неподвижную 6 сетки, установленные на направляющих 8, имеющих возможность перемеще ния в двух направлениях под углом р& = = 13 30 - 19°48Г„ При этом подвижная сетка 7 имеет возможность поворота вокруг своей оси относительно неподвижной сетки 6 0 В качестве определенных точек для центрирования заготовки служат точка пересечения линий подвижной измерительной сетки и точка на вертикальной линии, симметричная точке пересечения ее с горизонтальной линией неподвижной сетки, а линии измерительных сеток служат ограничением допуска параметров заготовки при обточке 0 При этом подвижная измерительная сетка 7 выполнена в виде пучка из трех пересекающихся в одной точке линий, две из которых взаимоперпендикулярны, а третья соответствует минимально допустимому углу наклона граней низа заготовки бриллианта. 3 ил» (Л О 1 :л J3-90 591356 Изобретение касается обработки . драгоценных камней и может быть ис- , пользовано на операциях обработки рундиста бриллианта,, Цель изобретения - повышение точности обточки и увеличение коэффициента использования сырья п На фиг»1 показана схема предлагаемого устройства; на фиг о 2 - схема совмещения визирных сеток; на фиг„3 схема центрирования полуфабриката,, Устройство состоит из' обдироч- ного станка t, центрирующего патрона 2,-объектива 3, направляющих 4, оку15 ляра 5, в поле зрения которого находятся неподвижная измерительная сетка 6 и подвижная измерительная сетка 7, перемещающаяся при помощи направляющих 8» Направляющие 8 при помощи 20 узла 9 поворота могут быть установлены на один из углов, соответствующих определенному коэффициенту обточки. Перемещение подвижной измерительной сетки 7 измеряется при помощи от- 25 счетного механизмао Полуфабрикат 10 алмаза устанавливается между передним и задним центрами^ Неподвижная измерительная сетка 6 состоит из взаимоперпендикулярных го30 ризонтальной линии 11 и вертикальной линии 12, а подвижная сетка 7 - из горизонтальной линии 13, вертикальной линии 14 и наклонной линии 15, которая соответствует минимально до35 пустимому углу наклона граней низа бриллианта* Точка В пересечения линий подвижной измерительной сетки 7 перемещается относительно вертикальной линии 40 12 неподвижной сетки 6 вдоль прямой MN под углом Ы/ і соответствующим определенному коэффициенту обточки о На вертикальной линии 14 подвижной измерительной сетки 7 нанесена шкала, а 45 перемещение горизонтальной линии 13 измеряется при помощи отсчетногсг механизмао Угол задают в соответствии с соотношением измерительной сетки 7 составляет угол об с вертикальной линией неподвижной .сетки 6, а перемещение линий 14 и 13 подвижной измерительной сетки 7 устанавливается при помощи узла 9 по- ' ворота параллельно линиям I 1 и 12 не- . . 'подвижной сетки 6о В зависимости от заданного коэффициента обточки устанавливается направление перемещения MN подвижной из[мерительной сетки 7 на один из углов, 'приведенных нижео Перемещение горизонтальной линии ,13 подвижной измерительной сетки 7 измеряется при помощи отсчетного механизма, а сама линия определяет допуск радиуса заготовки0 Вертикальная линия 14 перемещается зависимо от горизонтальной линий 13 на размер, соответствующий заданному коэффициенту обточки, поэтому расстояние между вертикальной линией 12 неподвижной и вертикальной линией 14 подвижной измерительных сеток определяет допуск, ограничивающий размер высоты пояска h эаготовки0 При вращении реальной заготовки вокруг оси положение ее относительно наклонной линии 15, которая соответствует минимально допустимому углу наклона граней низа, определяет получится ли из нее бриллиант, соответствующий данному диаметру D, коэффициенту обточки Ср и высоте Но Устройство работает следующим образомо Обрабатываемая заготовка бриллианта устанавливается в центрирующий патрон 2 обдирочного станка 1„ рптическое устройство для центрирования заготовки бриллианта и контроля параметров при обточке жестко закреплено на станке так, что оно может перемещаться по направляющим 4 только вдоль оси вращения шпинделей станка 1 для совмещения вертикальной линии 12 неподвижной сетки 6 с изображением площадки полуфабриката 10» При нулевом h 50 2 С, показании отсчетного механизма точки D?2 пересечения линий неподвижной 6 игде h - высота пояска заготовки; подвижной 7 измерительных сеток совD - диаметр заготовки; мещены.. Точка В пересечения линий подС - заданный коэффициент обточвижной измерительной сетки 7 имеет 55 ки. возможность перемещения относительно, Это перемещение обеспечивается с точки А пересечения линий неподвижпомощью направляющих 8, у которых наной сетки 6 при помощи направляющих правление перемещения MN подвижной 8 вдоль прямой М, составляющей угол 591356 ложению дефекта относительно вертикальной линии 14 подвижной измерительной сетки 7, которая определяет зону рундиста будущего бриллианта, решают требует ли заготовка дальнейшей обточкио Предлагаемое устройство пригодно ' для центрирования заготовки бриллианта как на станке, так и вне станка с последующей установкой заготовки, отцентрированной в специальной оправке, для обработки на станок„ d- с вертикальными линиями сеток 0 Угол устанавливается- узлом 9 поворота на один из углов, приведенных в таблице, который соответствует одному из коэффициентов обточки от 0,12 до 0,18о После совмещения при помощи направляющих 4 вертикальной линии 12 неподвижной измерительной сетки 6 с проекцией основания CF заготовку 10 брил~і() лианта перемещают параллельно линии 12, одновременно перемещая точку В пересечения линии подвижной измерительной сетки-7 так, что проекция боковой грани ЕС заготовки 10 совме15 щается с точкой В, а противоположная грань EF отсекает по шкале вертикальной линии 14 размер диаметра D=2R C Выполнение этого условия означает, что заготовка бриллианта отцентриро- 20 вана правильно^ Далее разворачивают заготовку 10 на 90 и повторяют описанную выше последовательность операций для совмещения другой проекции заготовки с линиями подвижной и не25 подвижной измерительных сеток, после чего заготовку оставляют в найденном положении для обточки,, Отцентрированную заготовку 10 бриллианта обтачивают на станке, используя гори- 30 зонтальную линию 13 и вертикальную линию 14 подвижной измерительной сетки 7, как ограничение допуска диаметра D и высоты пояска h e Обработку производят до совмещения проекции образующей диаметр рундиста с горизонтальной линией 13, а проекции границы рундиста с вертикальной линией 14 подвижной сетки 7 о Измеряя при вращении заготовки 10 наибольшее и 40 наименьшее значения размера R, контролируют диаметр заготовки 10 брил- . лианта и его отклонение от круглости. Если после окончания обточки в теле заготовки остаются дефекты, то по по- 45 Коэффициент обточки, Со 0, 12 0, 13 Угол 13*30' 1А°34' Ф о р м у л а и з о б р е т ' е н и й Устройство для обточки заготовки бриллианта, содержащее станину, установленные на ней шпиндель с центрирующим патроном, задний центр, оптическое центрирующее приспособление, включающее объектив и окуляр, расположенные между ними подвижное и неподвижное промежуточные стекла с нанесенными на них измерительными сетками, о т л и ч а ю щ е е с я тем, что, с целью повышения точности обточки и увеличения коэффициента использования сырья, оптическое центрирующее приспособление размещено на каретке, установленной в направляющих, параллельных оси вращения шпинделя, окуляр и подвижное промежуточное стекло установлены в дополнительных направляющих, имеющих возможность поворота вокруг оси, перпендикулярной оси вращения шпинделя, на угол oC = 13°30 19°48', при этом измерительная сетка подвижного стекла выполнена в виде пучка из трех линий, две из которых взаимоперпендикулярны, а третья располагается под минимально допустимым углом наклона граней низа заготовки бриллианта к линии, перпендикулярной оси вращения шпинделя„ 0,15 1Ь°39' 0,16 0,17 0,18 16% 2' 17°45; 18°47' 1948' 1591356 ft N Редактор Н0Суханова Составитель 1\ Афиногенова Техред м.Дидык Корректор З.Лончакова _______—ч. _ _ _ _ _ _ _ _ І Заказ 2964/ДСП Тираж 2J5 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СС/СР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
