Обладнання для виготовлення трубчастої гумокордної заготовки

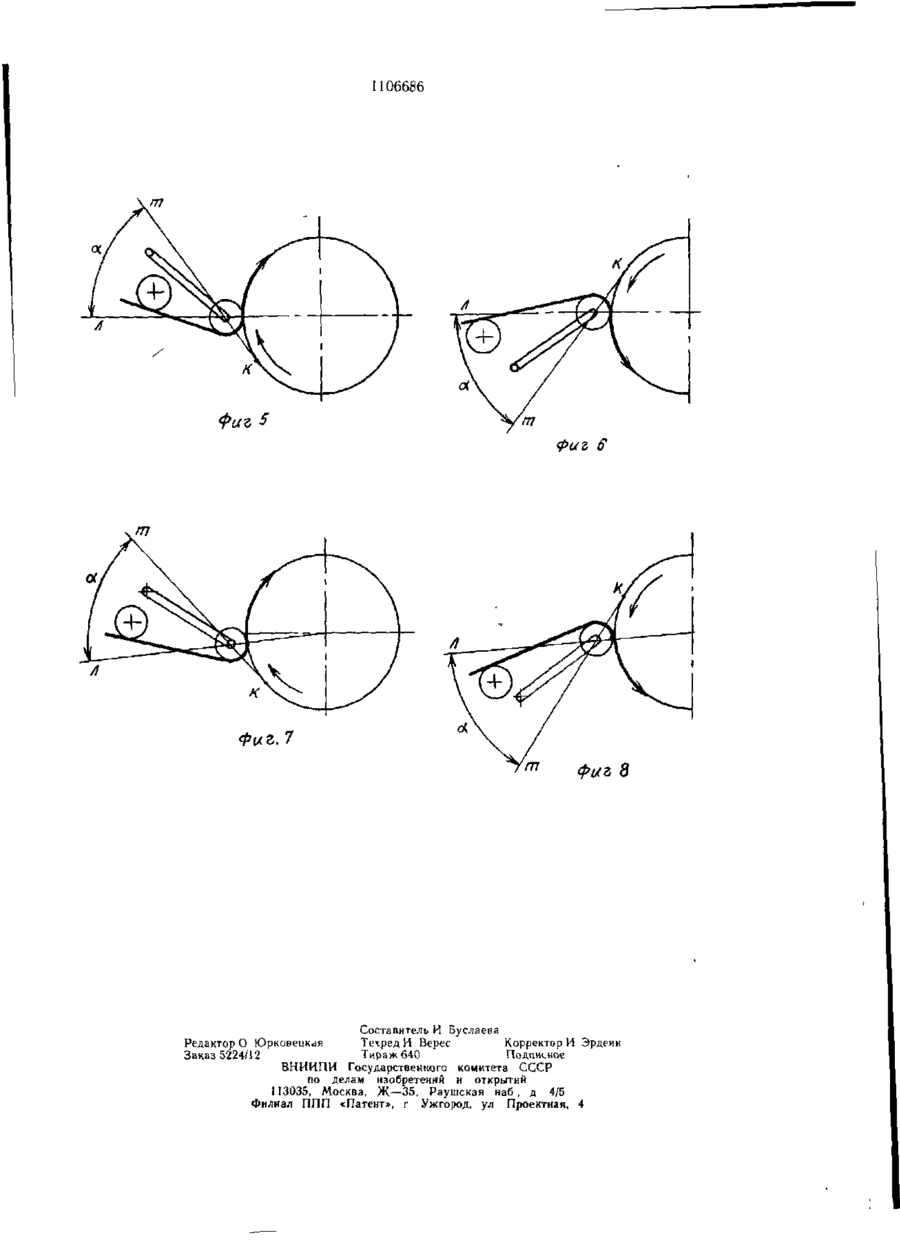

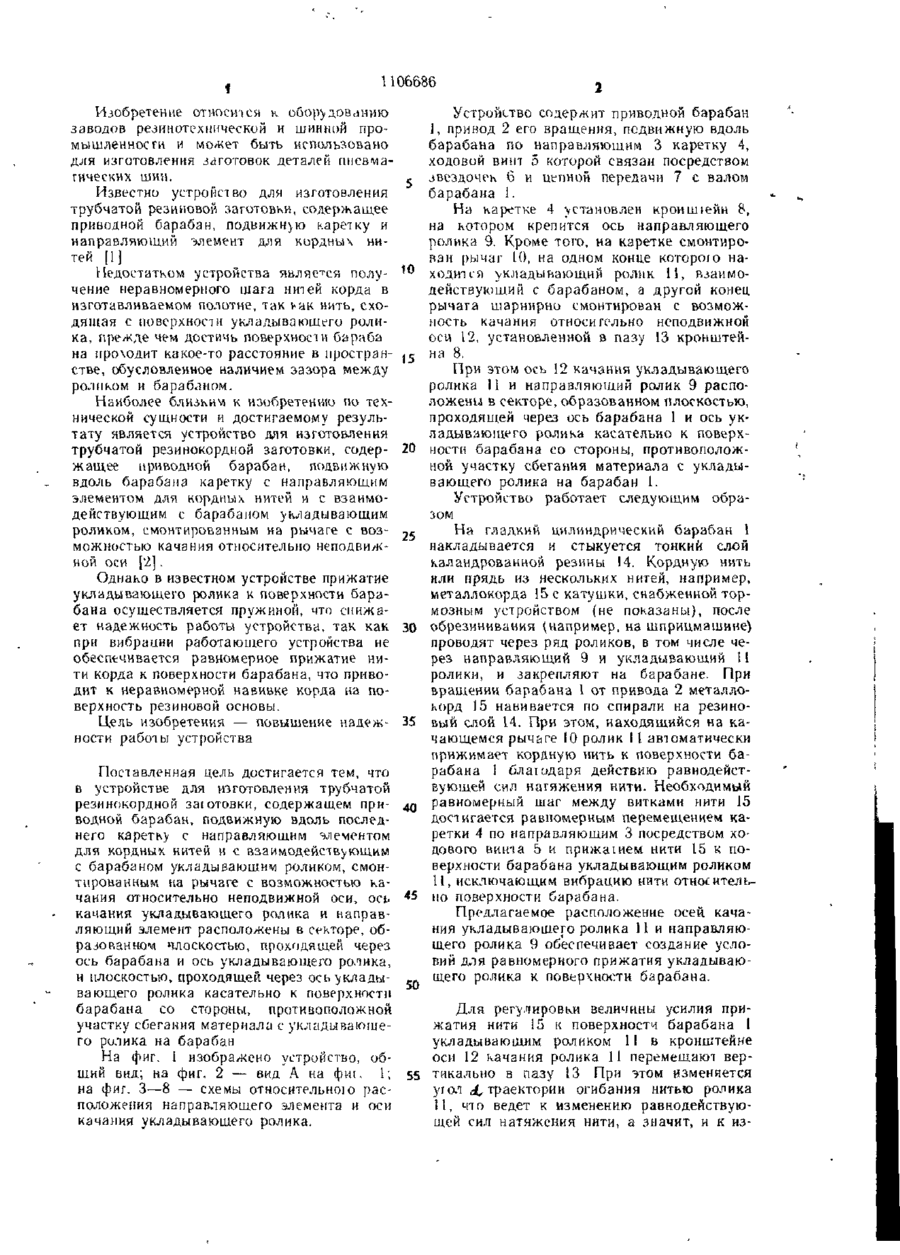

УСТРОЙСТВО ДЛЯ ИЗГОТОВЛЕ НИЯ ТРУБЧАТОЙ РЕЗИНОКОРДНОЙ ЗАГОТОВКИ, содержащее приводной барабан, подвижную вдоль последнего каретку с на правляющим элементом для кордных нитей и с взаимодействующим с барабаном укла дывающим роликом, смонтированным на рычаге с возможностью качания относительно неподвижной оси, отличающееся тем, что, с целью повышения надежности работы устройства, ось качания укладывающего ролика и направляющий элемент расположены в секторе, образованном плоскостью, проходящей через ось барабана и ось укладывающего ролика, и плоскостью, проходящей через ось укладывающего ролика касательно к поверхности барабана со стороны, противоположной участку сбегания материала с \кладывающего ролика на барабан § О 00 фиг 1 1 И 06686 Изобретение относится к оборудованию заводов резинотехнической и шинной промышленности и может быть использовано для изготовления заготовок деталей пневматических шин. Известно устройство для изготовления трубчатой резиновой заготовки, содержащее приводной барабан, подвижною каретку и направляющий элемент для кордных нитей [ IJ Недостатком устройства являемся получение неравномерного шага нитей корда в изготавливаемом полотне, так ьак нить, сходящая с поверхности укладывающего ролика, прежде чем достичь поверхности бараба на проходит какое-то расстояние в пространстве, обусловленное наличием зазора между роликом и барабаном. Наиболее близким к изобретению по технической сущности и достигаемому результату является устройство для изготовления трубчатой резинокордной заготовки, содержащее приводной барабан, подвижную вдоль барабана каретку с направляющим элементом для кордных нитей и с взаимодействующим с барабаном укладывающим роликом, смонтированным на рычаге с возможностью качания относительно неподвижной оси [2]. Однако в известном устройстве прижатие укладывающего ролика к поверхности барабана осуществляется пружиной, что снижает надежность работы устройства, так как при вибрации работающего устройства не обеспечивается равномерное прижатие нити корда к поверхности барабана, что приводит к неравномерной навивке корда на поверхность резиновой основы. Цель изобретения — повышение надежности работы устройства 5 1П ' и 15 20 2д 30 35 Поставленная цель достигается тем, что в устройстве для изготовления трубчатой резинокордной заготовки, содержащем при- д 4 водной барабан, подвижную вдоль последнего каретку с направляющим элементом для кордных нитей и с взаимодействующим с барабаном укладывающим роликом, смонтированным на рычаге с возможностью качания относительно неподвижной оси, ось 45 качания укладывающего ролика и направляющий элемент расположены в секторе, образованном плоскостью, проходящей через ось барабана и ось укладывающего ролика, и плоскостью, проходящей через ось укладывающего ролика касательно к поверхности барабана со стороны, противоположной участку сбегания материала с укладывающего ролика на барабан На фиг. I изображено устройство, общий вид; на фиг. 2 — вид А на ф ш . 1; на фиг. 3—8 — схемы относительною расположения направляющего элемента и оси качания укладывающего ролика. Устройство содержит приводной барабан I, привод 2 его вращения, подвижную вдоль барабана по направляющим 3 каретку 4, ходовой винт 5 которой связан посредством звездочек 6 и цепной передачи 7 с валом барабана 1. На каретке 4 установлен кронилейн 8, на котором крепится ось направляющего ролика 9. Кроме того, на каретке смонтирован рычаг 10, на одном конце которого на« її ходится укладывающий ролик 11, взаимодействующий с барабаном, а другой конец рычага шарнирно смонтирован с возможность качания относительно неподвижной оси 12, установленной в пазу 13 кронштейна 8. При этом ось 12 качания укладывающего ролика 11 и направляющий ролик 9 расположены в секторе, образованном плоскостью, проходящей через ось барабана 1 и ось укладывающего ролика касательно к поверхности барабана со стороны, противоположной участку сбегания материала с укладывающего ролика на барабан 1. Устройство работает следующим образом На гладкий цилиндрический барабан 1 накладывается и стыкуется тонкий слой каландрованной резины 14. Кордную нить или прядь из нескольких нитей, например, металлокорда 15 с катушки, снабженной тормозным устройством (не показаны), после обрезинивания (например, на шприцмашине) проводят через ряд роликов, в том числе через направляющий 9 и укладывающий 11 ролики, и закрепляют на барабане. При вращении барабана 1 от привода 2 металлокорд 15 навивается по спирали на резиновый слой 14. При этом, находящийся на качающемся рычаге 10 ролик 1 1 автоматически прижимает кордную нить к поверхности барабана І благодаря действию равнодействующей сил натяжения нити. Необходимый равномерный шаг между витками нити 15 достигается равномерным перемещением каретки 4 по направляющим 3 посредством ходового винта 5 и прижашем нити 15 к поверхности барабана укладывающим роликом I I , исключающим вибрацию нити относительно поверхности барабана. Предлагаемое расположение осей качания укладывающего ролика 11 и направляющего ролика 9 обеспечивает создание условий для равномерного прижатия укладывающего ролика к поверхности барабана. Для регулировки величины усилия прижатия нити 15 к поверхности барабана 1 укладывающим роликом 11 в кронштейне оси 12 качания ролика 11 перемешают вер55 тикалыю в пазу ІЗ При этом изменяется угол dL, траектории огибания нитью ролика И, что ведет к изменению равнодействующей сил натяжения нити, а значит, и к из 106686 менению величины усилия прижатия ниги к барабану. После навивки на всю ширину резинового слоя 14 металлокордную нить 15 обрезают, закрепляют на слое, накладывают второй слой каландрованной речины и прикатывают Затем полученная трубчатая за готовка, например браслет, разрезается под ВидА Фкг 3 заданным уїлом и снимается с барабана Устройство готово к следующему цикл^ Таким обра юм, изобретение позволит повысить надежность работы устройства при получении равномерного шага навивки, что приведет к обеспечению качества изготавливаемых заготовок 1106686 m
