Пристрій для миття та сушіння склотари до лінії розливу

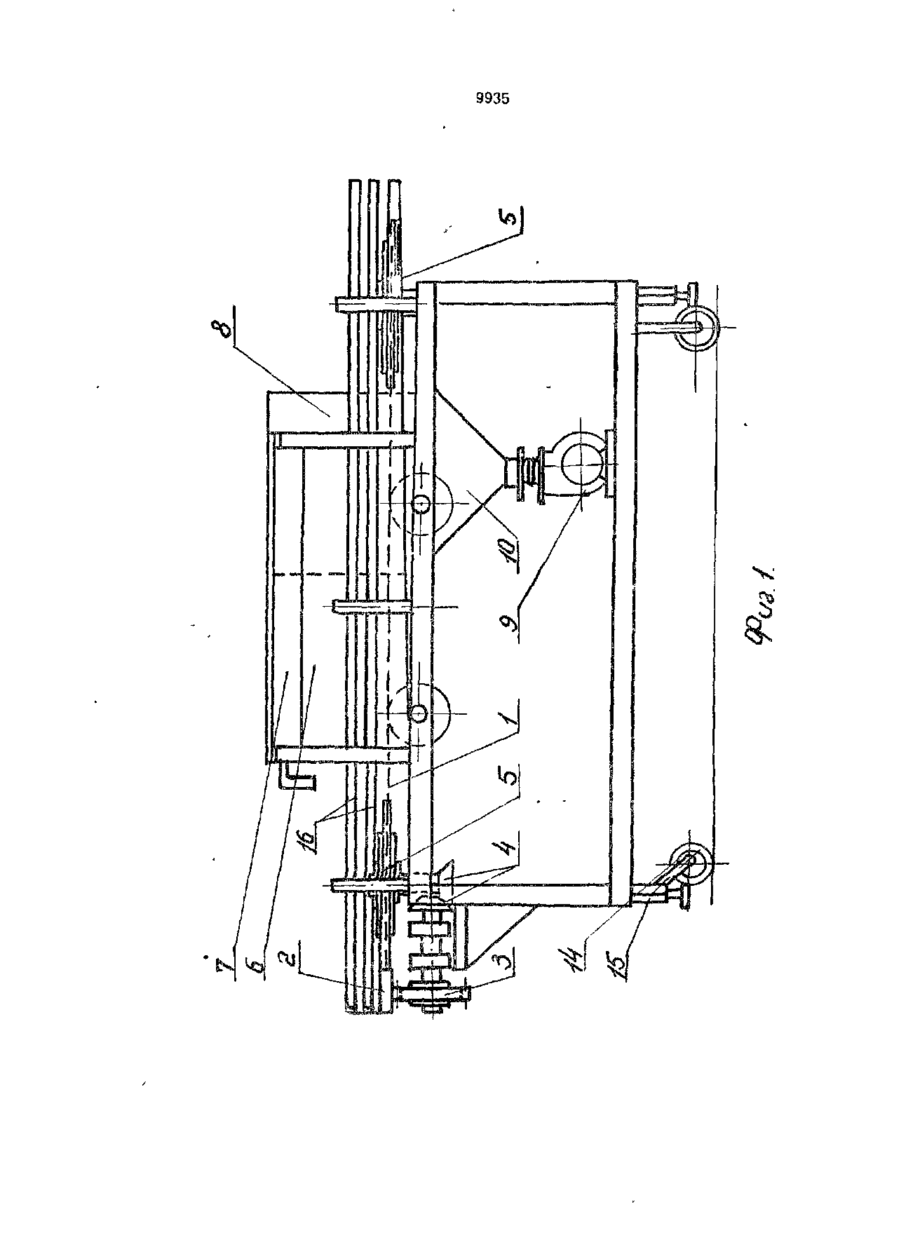

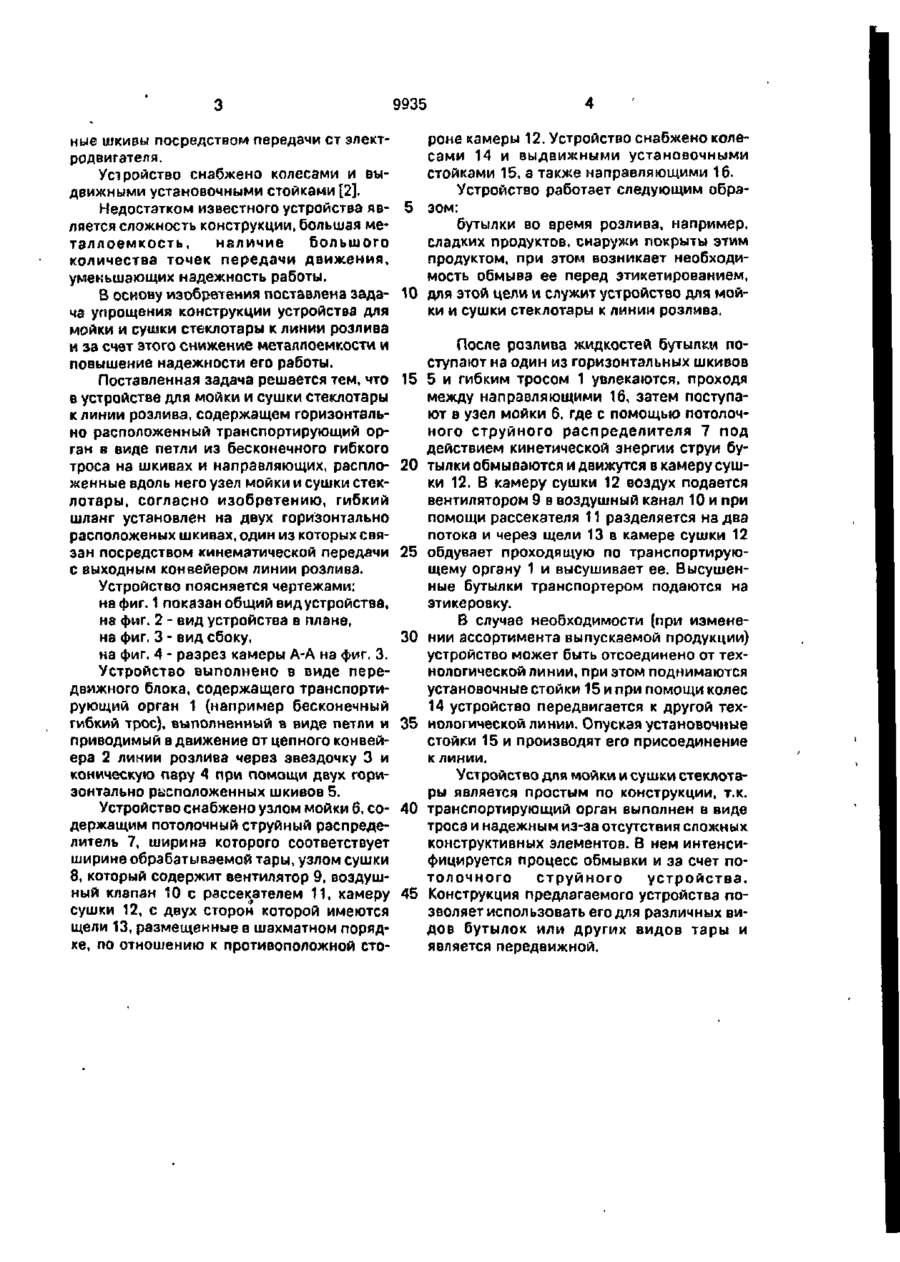

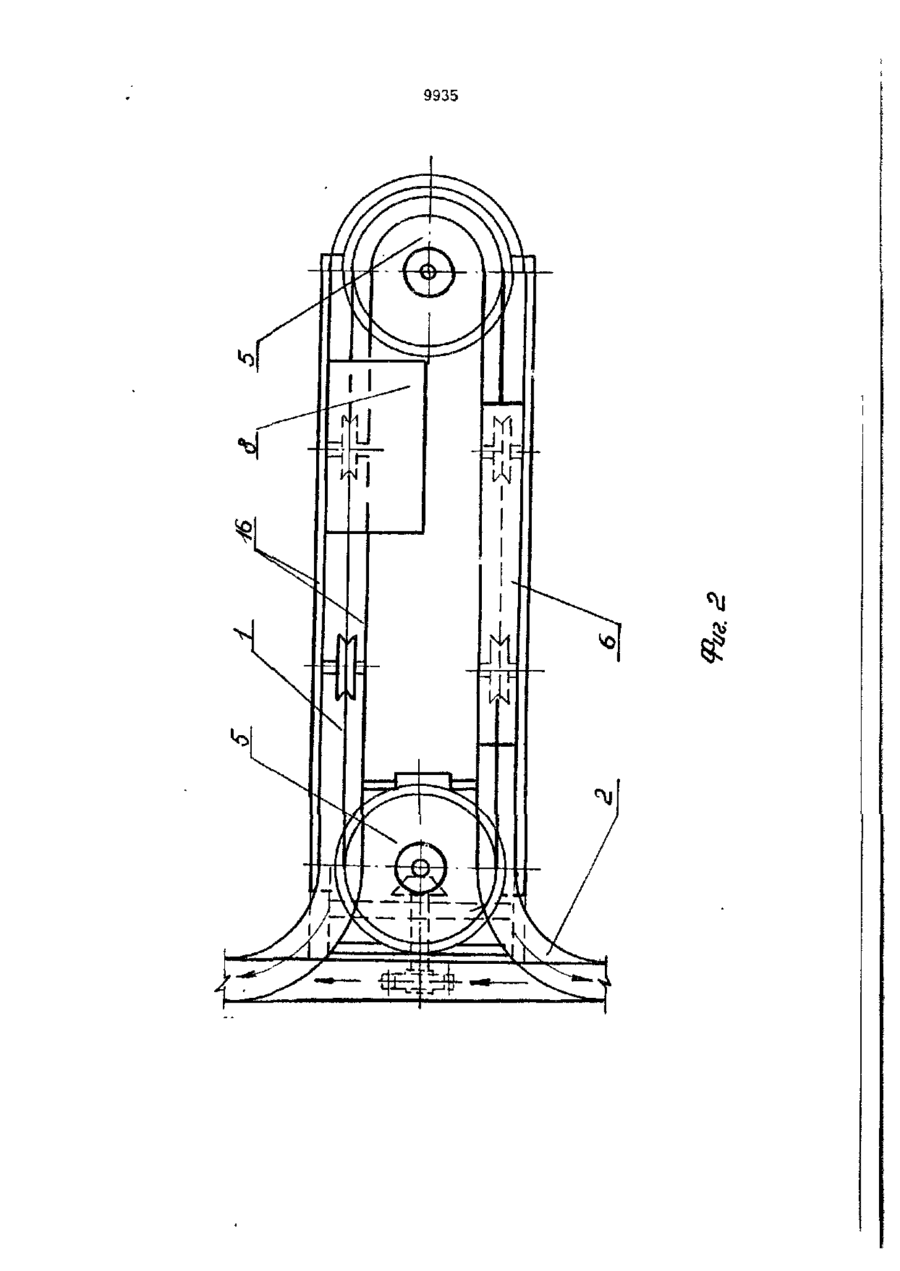

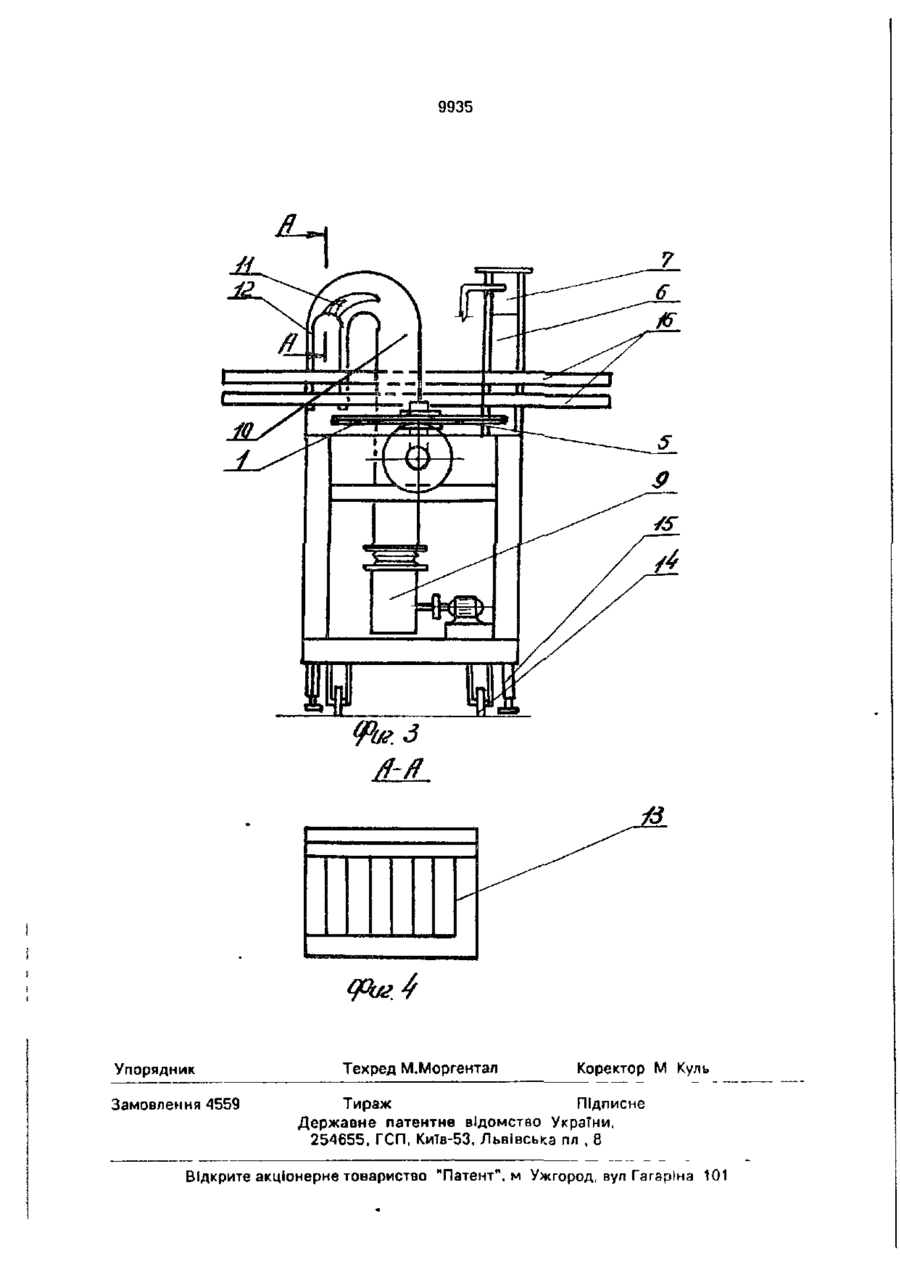

Устройство для мойки и сушки стеклотары к линии розлива, содержащее горизонтально расположенный транспортирующий орган в виде петли из бесконечного гибкого троса на шкивах и направляющих, расположенные вдоль него узел мойки и сушки стеклотары, о т л и ч а ю щ е е с я тем, что гибкий трос установлен на двух горизонтально расположенных шкивах, один из которых связан посредством кинематической передачи с выходным конвейером линии розлива. для мойки и последующей обработки стеклотары, содержащее горизонтально расположенный транспортирующий орган в виде петли из гибкого троса на шкивах, расположенных в вертикальной и горизонтальной плоскостях, приспособление для удержания стеклотары в вертикальном положении, выполненное в виде направляющих, расположенных с двух сторон гибкого троса, расположенные вдоль него узел мойки со струйным распределителем жидкости, установленным над транспортирующим органом и узел сушки для последующей обработки стеклотары. Ширина струйного распределителя жидкости соответствует ширине обрабатываемой стеклотары. Узел сушки содержит вентилятор, воздушный клапан с рассекателем, камеру сушки с двух противоположных сторон которой имеются щели, расположенные относительно щелей другой стороны о шахматном порядке Транспортирующий орган приводится в движение через вертикально установлен С > со ел О 9935 ные шкивы посредством передачи ст электродвигателя. Устройство снабжено колесами и выдвижными установочными стойками [2]. Недостатком известного устройства яв- 5 ляется сложность конструкции, большая металлоемкость, наличие большого количества точек передачи движения, уменьшающих надежность работы. В основу изобретения поставлена зада- 10 ча упрощения конструкции устройства для мойки и сушки стеклотары к линии розлива и за счет этого снижение металлоемкости и повышение надежности его работы. Поставленная задача решается тем, что 15 в устройстве ДЛИ мойки и сушки стеклотары к линии розлива, содержащем горизонтально расположенный транспортирующий орган в виде петли из бесконечного гибкого троса на шкивах и направляющих, распло- 20 женные вдоль него узел мойки и сушки стеклотары, согласно изобретению, гибкий шланг установлен на двух горизонтально расположеных шкивах, один из которых связан посредством кинематической передачи 25 с выходным конвейером линии розлива. Устройство поясняется чертежами: на фиг. 1 показан общий вид устройства, на фиг. 2 - вид устройства в плане, на фиг. 3 - вид сбоку, 30 на фиг. 4 - разрез камеры А-А на фиг. 3. Устройство выполнено в виде передвижного блока, содержащего транспортирующий орган 1 (например бесконечный гибкий трос), выполненный в виде петли и 35 приводимый в движение от цепного конвейера 2 линии розлива через звездочку 3 и коническую пару 4 при помощи двух горизонтально расположенных шкивов 5. Устройство снабжено узлом мойки б, со- 40 держащим потолочный струйный распределитель 7, ширина которого соответствует ширине обрабатываемой тары, узлом сушки 8, который содержит вентилятор 9, воздушный клапан 10 с рассекателем 11, камеру 45 сушки 12, с двух сторон которой имеются щели 13, размещенные в шахматном порядке, по отношению к противоположной сто роне камеры 12. Устройство снабжено колесами 14 и выдвижными установочными стойками 15, а также направляющими 16. Устройство работает следующим обраэом: бутылки во время розлива, например, сладких продуктов, снаружи покрыты этим продуктом, при этом возникает необходимость обмыва ее перед анкетированием, для этой цели и служит устройство для мойки и сушки стеклотары к линии розлива. После розлива жидкостей бутылки поступают на один из горизонтальных шкивов 5 и гибким тросом 1 увлекаются, проходя между направляющими 16, затем поступают в узел мойки 6, где с помощью потолочного струйного распределителя 7 под действием кинетической энергии струи бутылки обмываются и движутся в камеру сушки 12. В камеру сушки 12 воздух подается вентилятором 9 в воздушный канал 10 и при помощи рассекателя 11 разделяется на два потока и через щели 13 в камере сушки 12 обдувает проходящую по транспортирующему органу 1 и высушивает ее. Высушенные бутылки транспортером подаются на этикеровку. В случае необходимости (при изменении ассортимента выпускаемой продукции) устройство может быть отсоединено от технологической линии, при этом поднимаются установочные стойки 15 и при помощи колес 14 устройство передвигается к другой технологической линии. Опуская установочные стойки 15 и производят его присоединение к линии. Устройство для мойки и сушки стеклотары является простым по конструкции, т.к. транспортирующий орган выполнен в виде троса и надежным из-за отсутствия сложных конструктивных элементов. В нем интенсифицируется процесс обмывки и за счет потолочного струйного устройства. Конструкция предлагаемого устройства позволяет использовать его для различных видов бутылок или других видов тары и является передвижной. 9935 9935 «VI 9935 Упорядник Замовлення 4559 Техред М.Моргентал Коректор М Куль Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл , 8 Відкрите акціонерне товариство "Патент", м Ужгород, вул Гагаріна 101
