Комбінований енергодинамічний спосіб локалізації непрацездатних радіоелектронних компонентів радіоелектронних пристроїв в частотній області та вихідних реакціях

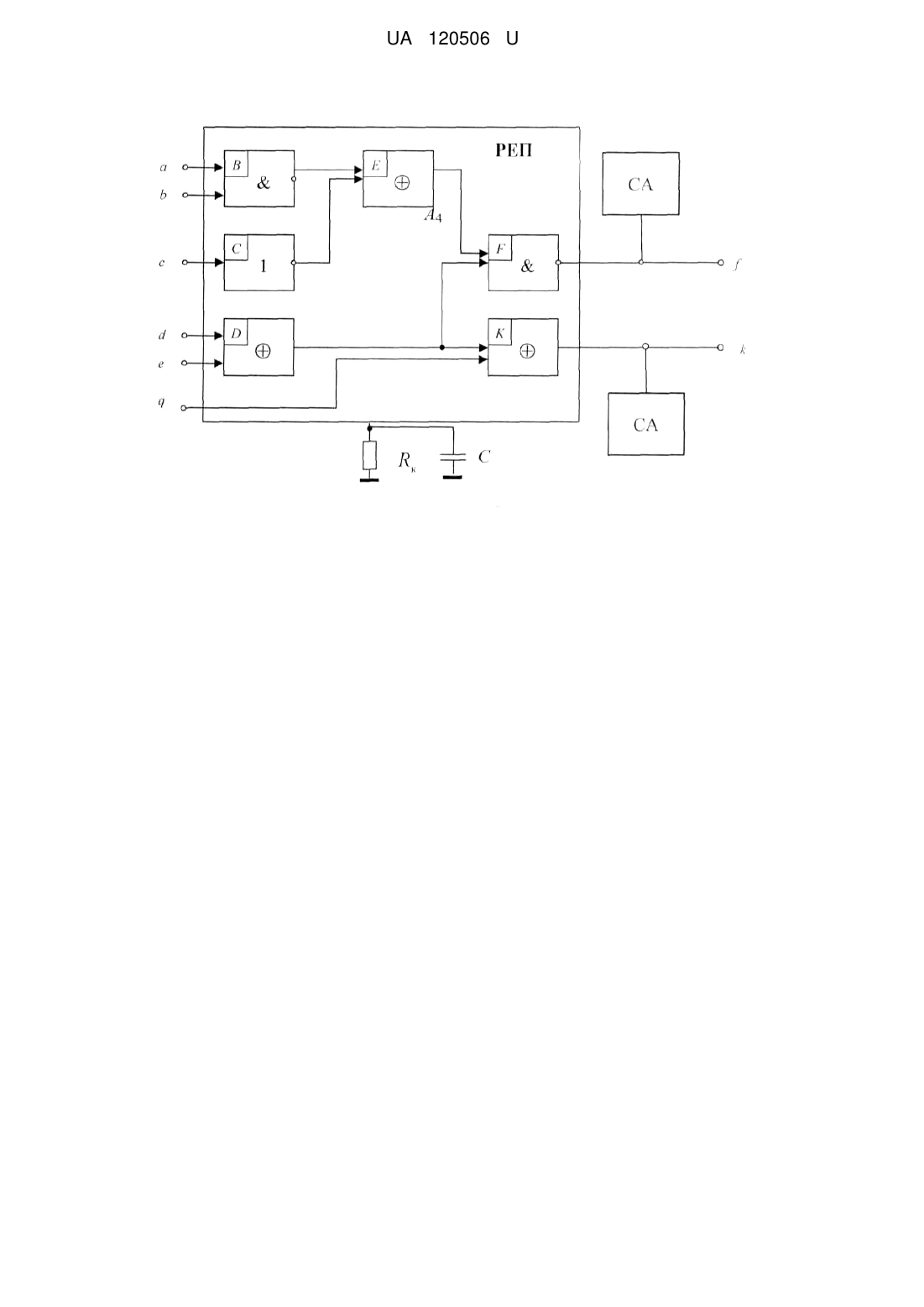

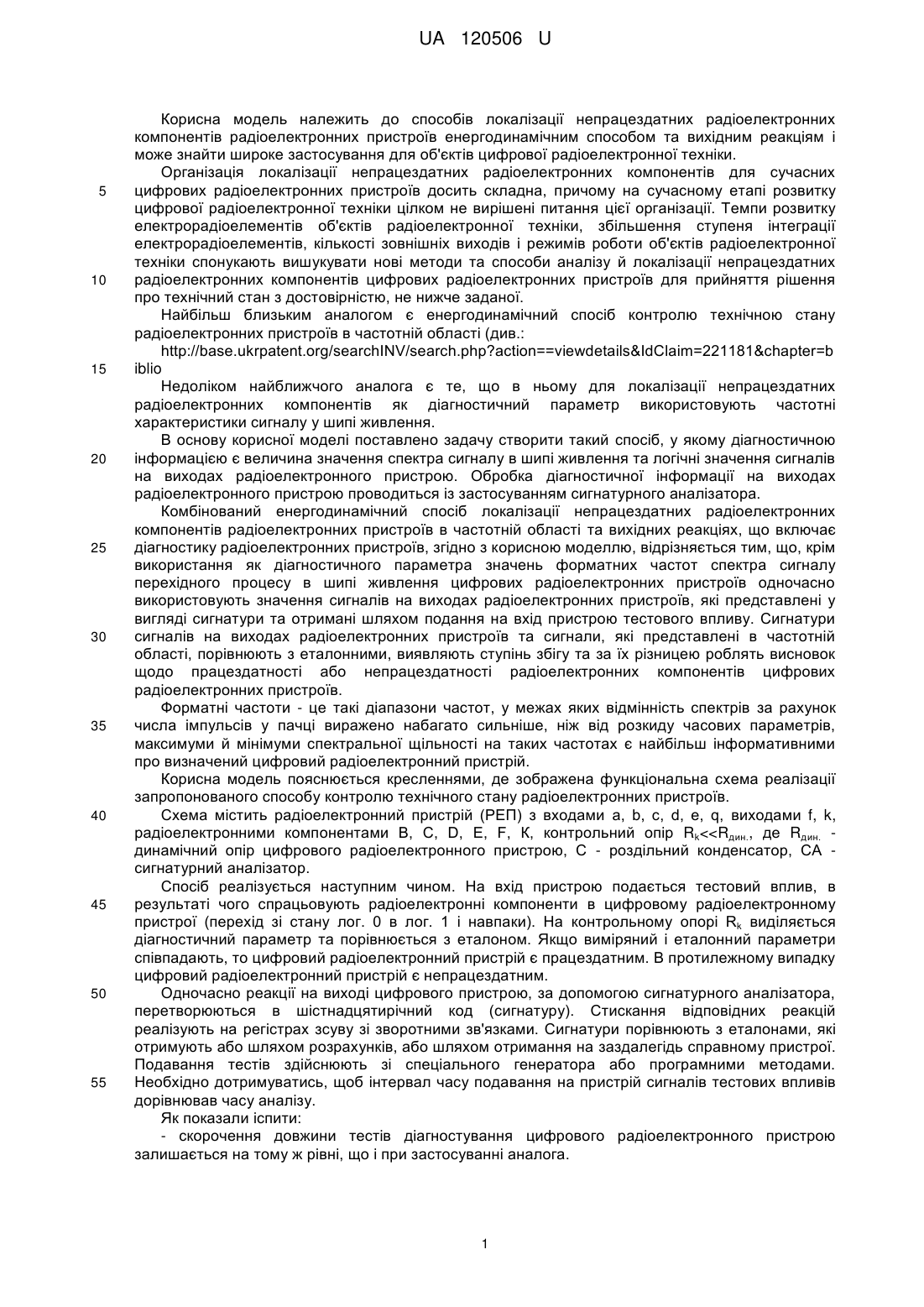

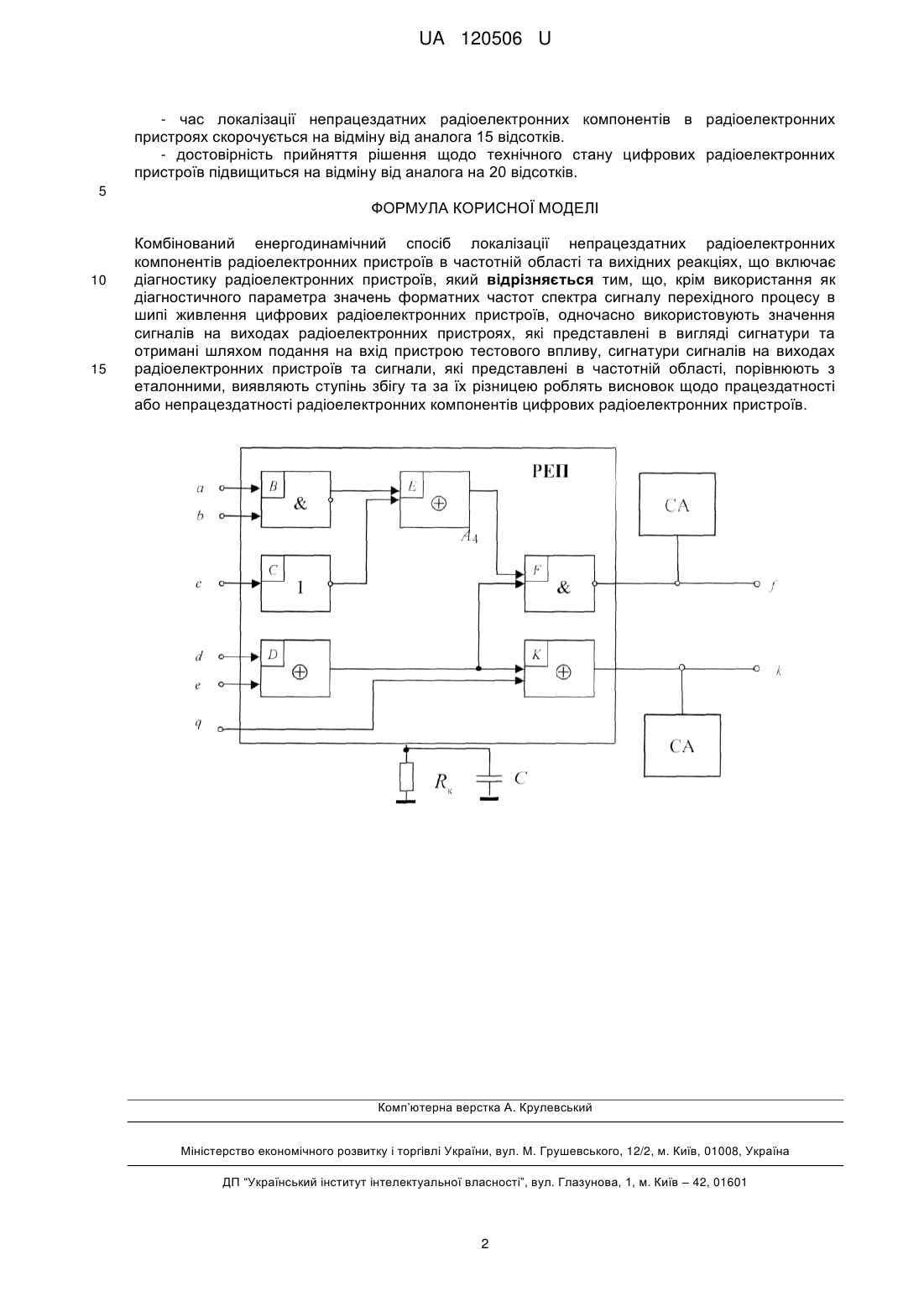

Реферат: Комбінований енергодинамічний спосіб локалізації непрацездатних радіоелектронних компонентів радіоелектронних пристроїв в частотній області та вихідних реакціях включає діагностику радіоелектронних пристроїв. Крім використання як діагностичного параметра значень форматних частот спектра сигналу перехідного процесу в шипі живлення цифрових радіоелектронних пристроїв одночасно використовують значення сигналів на виходах радіоелектронних пристроїв, які представлені у вигляді сигнатури та отримані шляхом подання на вхід пристрою тестового впливу. Сигнатури сигналів на виходах радіоелектронних пристроїв та сигнали, які представлені в частотній області, порівнюють з еталонними, виявляють ступінь збігу та за їх різницею роблять висновок щодо працездатності або непрацездатності радіоелектронних компонентів цифрових радіоелектронних пристроїв. UA 120506 U (12) UA 120506 U UA 120506 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до способів локалізації непрацездатних радіоелектронних компонентів радіоелектронних пристроїв енергодинамічним способом та вихідним реакціям і може знайти широке застосування для об'єктів цифрової радіоелектронної техніки. Організація локалізації непрацездатних радіоелектронних компонентів для сучасних цифрових радіоелектронних пристроїв досить складна, причому на сучасному етапі розвитку цифрової радіоелектронної техніки цілком не вирішені питання цієї організації. Темпи розвитку електрорадіоелементів об'єктів радіоелектронної техніки, збільшення ступеня інтеграції електрорадіоелементів, кількості зовнішніх виходів і режимів роботи об'єктів радіоелектронної техніки спонукають вишукувати нові методи та способи аналізу й локалізації непрацездатних радіоелектронних компонентів цифрових радіоелектронних пристроїв для прийняття рішення про технічний стан з достовірністю, не нижче заданої. Найбільш близьким аналогом є енергодинамічний спосіб контролю технічною стану радіоелектронних пристроїв в частотній області (див.: http://base.ukrpatent.org/searchINV/search.php?action==viewdetails&IdClaim=221181&сhapter=b iblio Недоліком найближчого аналога є те, що в ньому для локалізації непрацездатних радіоелектронних компонентів як діагностичний параметр використовують частотні характеристики сигналу у шипі живлення. В основу корисної моделі поставлено задачу створити такий спосіб, у якому діагностичною інформацією є величина значення спектра сигналу в шипі живлення та логічні значення сигналів на виходах радіоелектронного пристрою. Обробка діагностичної інформації на виходах радіоелектронного пристрою проводиться із застосуванням сигнатурного аналізатора. Комбінований енергодинамічний спосіб локалізації непрацездатних радіоелектронних компонентів радіоелектронних пристроїв в частотній області та вихідних реакціях, що включає діагностику радіоелектронних пристроїв, згідно з корисною моделлю, відрізняється тим, що, крім використання як діагностичного параметра значень форматних частот спектра сигналу перехідного процесу в шипі живлення цифрових радіоелектронних пристроїв одночасно використовують значення сигналів на виходах радіоелектронних пристроїв, які представлені у вигляді сигнатури та отримані шляхом подання на вхід пристрою тестового впливу. Сигнатури сигналів на виходах радіоелектронних пристроїв та сигнали, які представлені в частотній області, порівнюють з еталонними, виявляють ступінь збігу та за їх різницею роблять висновок щодо працездатності або непрацездатності радіоелектронних компонентів цифрових радіоелектронних пристроїв. Форматні частоти - це такі діапазони частот, у межах яких відмінність спектрів за рахунок числа імпульсів у пачці виражено набагато сильніше, ніж від розкиду часових параметрів, максимуми й мінімуми спектральної щільності на таких частотах є найбільш інформативними про визначений цифровий радіоелектронний пристрій. Корисна модель пояснюється кресленнями, де зображена функціональна схема реалізації запропонованого способу контролю технічного стану радіоелектронних пристроїв. Схема містить радіоелектронний пристрій (РЕП) з входами а, b, с, d, e, q, виходами f, k, радіоелектронними компонентами B, С, D, Е, F, К, контрольний опір Rk
