Снайперська рушниця, переобладнана в слабозвучну, далекобійну для стріляння спеціальними високопробивними кулями
Формула / Реферат

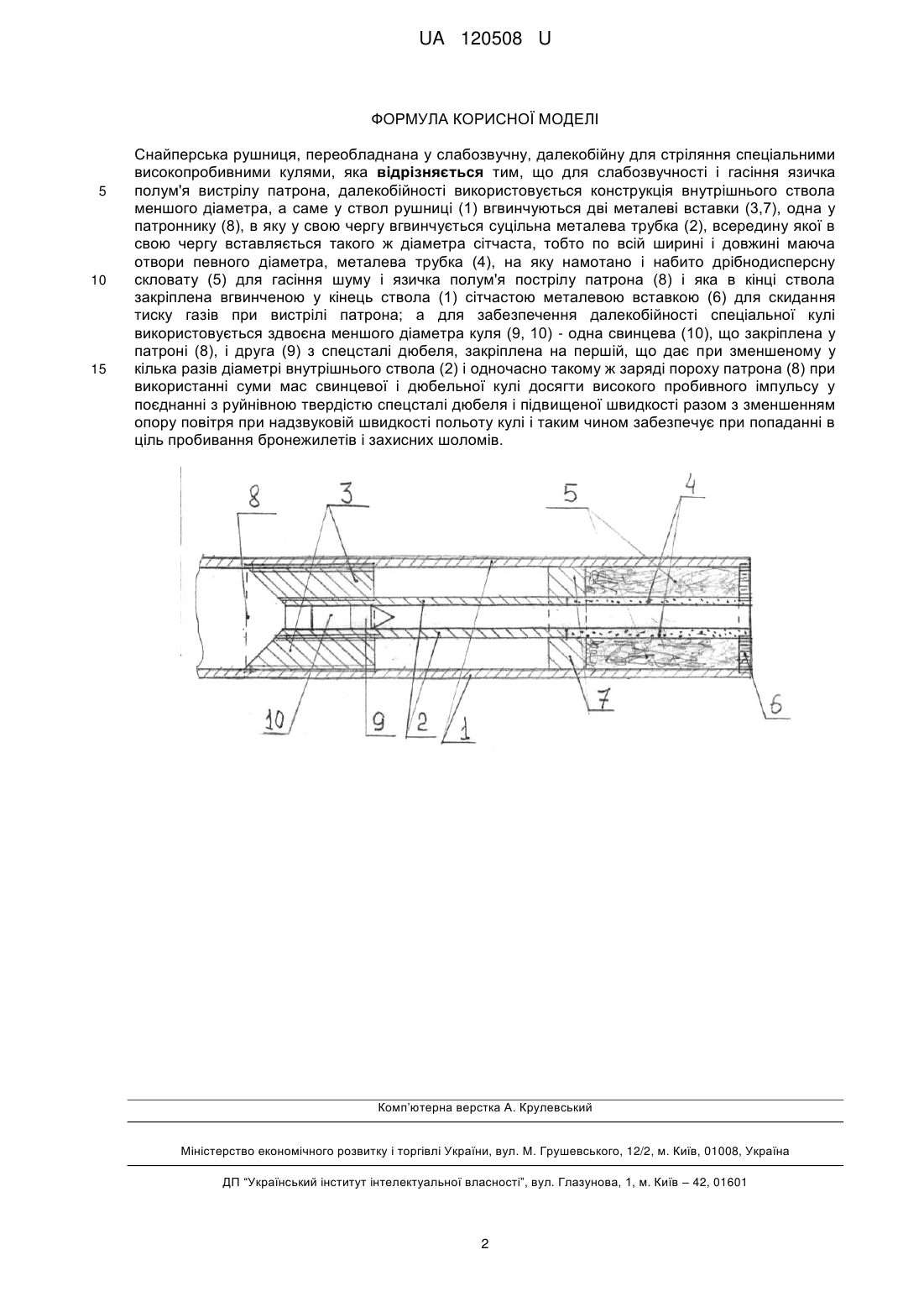

Снайперська рушниця, переобладнана у слабозвучну, далекобійну для стріляння спеціальними високопробивними кулями, яка відрізняється тим, що для слабозвучності і гасіння язичка полум'я вистрілу патрона, далекобійності використовується конструкція внутрішнього ствола меншого діаметра, а саме у ствол рушниці (1) вгвинчуються дві металеві вставки (3,7), одна у патроннику (8), в яку у свою чергу вгвинчується суцільна металева трубка (2), всередину якої в свою чергу вставляється такого ж діаметра ситчаста, тобто по всій ширині і довжині маюча отвори певного діаметра, металева трубка (4), на яку намотано і набито дрібнодисперсну скловату (5) для гасіння шуму і язичка полум'я пострілу патрона (8) і яка в кінці ствола закріплена вгвинченою у кінець ствола (1) ситчастою металевою вставкою (6) для скидання тиску газів при вистрілі патрона; а для забезпечення далекобійності спеціальної кулі використовується здвоєна меншого діаметра куля (9, 10) - одна свинцева (10), що закріплена у патроні (8), і друга (9) з спецсталі дюбеля, закріплена на першій, що дає при зменшеному у кілька разів діаметрі внутрішнього ствола (2) і одночасно такому ж заряді пороху патрона (8) при використанні суми мас свинцевої і дюбельної кулі досягти високого пробивного імпульсу у поєднанні з руйнівною твердістю спецсталі дюбеля і підвищеної швидкості разом з зменшенням опору повітря при надзвуковій швидкості польоту кулі і таким чином забезпечує при попаданні в ціль пробивання бронежилетів і захисних шоломів.
Текст

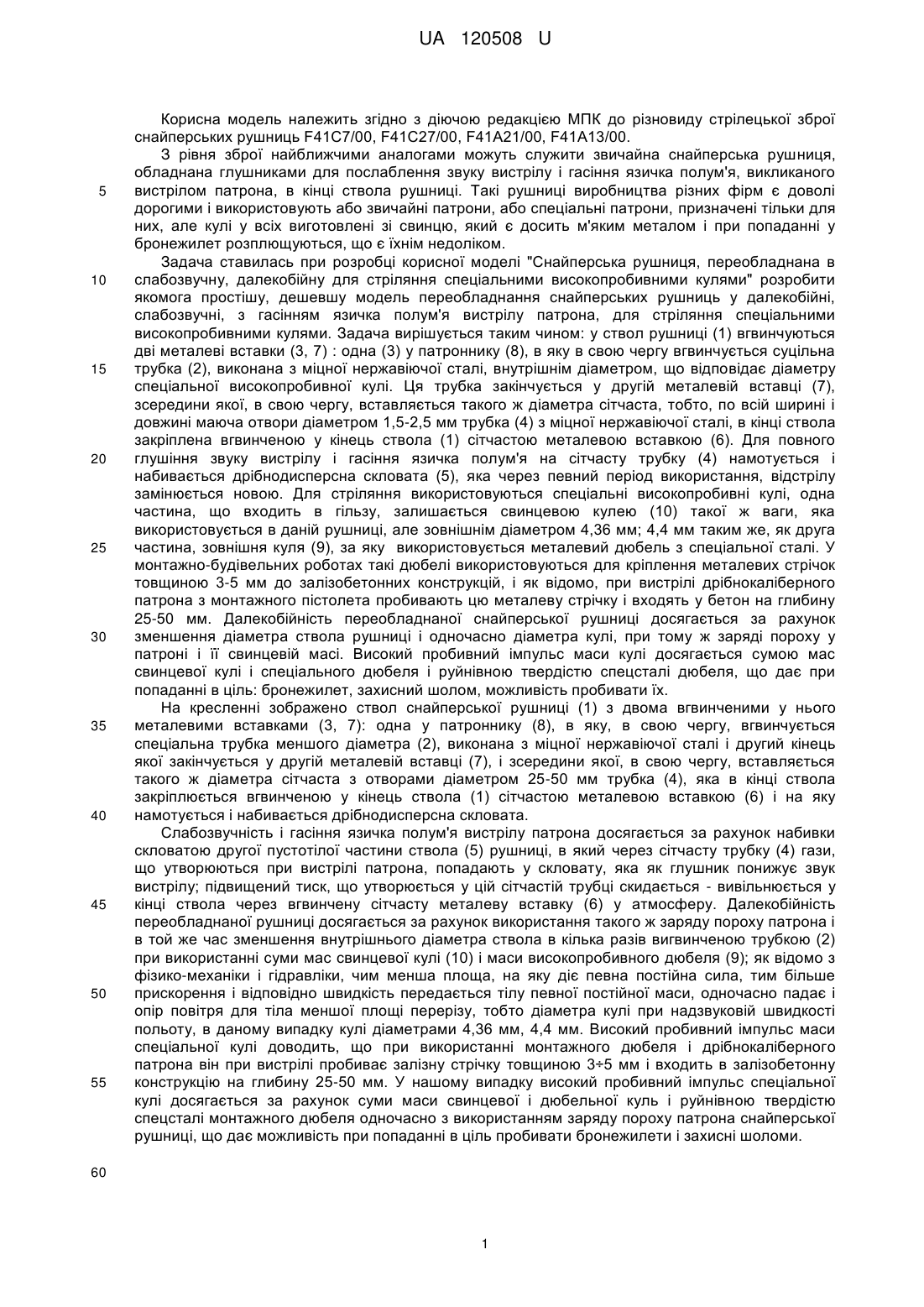

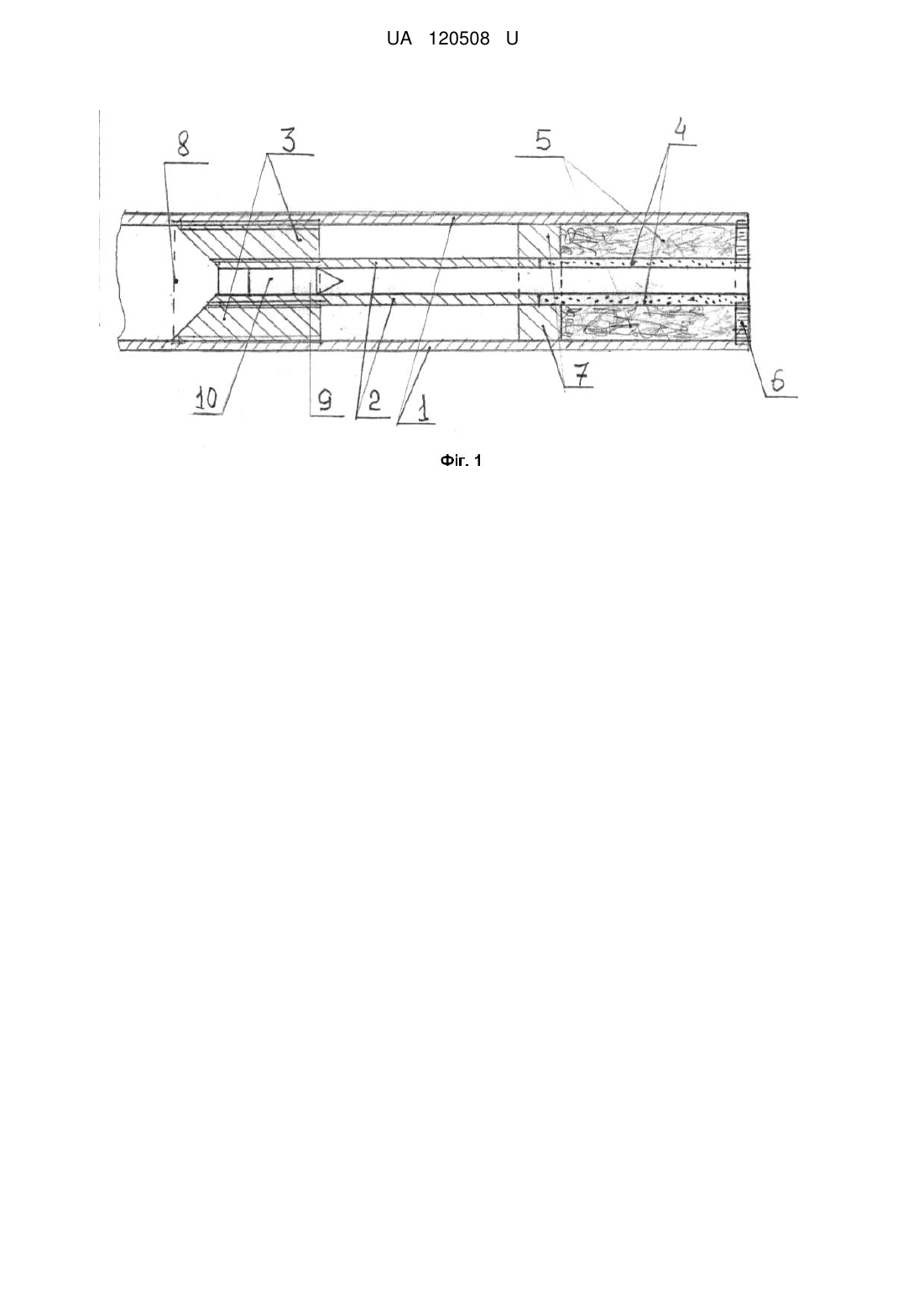

Реферат: Снайперська рушниця, переобладнана у слабозвучну, далекобійну для стріляння спеціальними високопробивними кулями, причому для слабозвучності і гасіння язичка полум'я вистрілу патрона, далекобійності використовується конструкція внутрішнього ствола меншого діаметра, а саме у ствол рушниці (1 фіг. 1) вгвинчуються дві металеві вставки (3,7 фіг. 1), одна у патроннику (8 фіг. 1), в яку у свою чергу вгвинчується суцільна металева трубка (2 фіг. 1), всередину якої в свою чергу вставляється такого ж діаметра сітчаста, тобто по всій ширині і довжині маюча отвори певного діаметра, металева трубка (4 фіг. 1), на яку намотано і набито дрібнодисперсну скловату (5 фіг. 1) для гасіння шуму і язичка полум'я пострілу патрона (8 фіг. 1) і яка в кінці ствола закріплена вгвинченою у кінець ствола (1 фіг. 1) сітчастою металевою вставкою (6 фіг. 1) для скидання тиску газів при вистрілі патрона; а для забезпечення далекобійності спеціальної кулі використовується здвоєна меншого діаметра куля (9, 10 фіг.) одна свинцева (10 фіг. 1), що закріплена у патроні (8 фіг. 1), і друга (9 фіг. 1) з спецсталі дюбеля, закріплена на першій, що дає при зменшеному у кілька разів діаметрі внутрішнього ствола (2 фіг. 1) і одночасно такому ж заряді пороху патрона (8 фіг. 1) при використанні суми мас свинцевої і дюбельної кулі досягти високого пробивного імпульсу у поєднанні з руйнівною твердістю спецсталі дюбеля і підвищеної швидкості разом з зменшенням опору повітря при надзвуковій швидкості польоту кулі і таким чином забезпечує при попаданні в ціль пробивання бронежилетів і захисних шоломів. UA 120508 U (54) СНАЙПЕРСЬКА РУШНИЦЯ, ПЕРЕОБЛАДНАНА В СЛАБОЗВУЧНУ, СТРІЛЯННЯ СПЕЦІАЛЬНИМИ ВИСОКОПРОБИВНИМИ КУЛЯМИ UA 120508 U UA 120508 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить згідно з діючою редакцією МПК до різновиду стрілецької зброї снайперських рушниць F41C7/00, F41C27/00, F41А21/00, F41A13/00. З рівня зброї найближчими аналогами можуть служити звичайна снайперська рушниця, обладнана глушниками для послаблення звуку вистрілу і гасіння язичка полум'я, викликаного вистрілом патрона, в кінці ствола рушниці. Такі рушниці виробництва різних фірм є доволі дорогими і використовують або звичайні патрони, або спеціальні патрони, призначені тільки для них, але кулі у всіх виготовлені зі свинцю, який є досить м'яким металом і при попаданні у бронежилет розплющуються, що є їхнім недоліком. Задача ставилась при розробці корисної моделі "Снайперська рушниця, переобладнана в слабозвучну, далекобійну для стріляння спеціальними високопробивними кулями" розробити якомога простішу, дешевшу модель переобладнання снайперських рушниць у далекобійні, слабозвучні, з гасінням язичка полум'я вистрілу патрона, для стріляння спеціальними високопробивними кулями. Задача вирішується таким чином: у ствол рушниці (1) вгвинчуються дві металеві вставки (3, 7) : одна (3) у патроннику (8), в яку в свою чергу вгвинчується суцільна трубка (2), виконана з міцної нержавіючої сталі, внутрішнім діаметром, що відповідає діаметру спеціальної високопробивної кулі. Ця трубка закінчується у другій металевій вставці (7), зсередини якої, в свою чергу, вставляється такого ж діаметра сітчаста, тобто, по всій ширині і довжині маюча отвори діаметром 1,5-2,5 мм трубка (4) з міцної нержавіючої сталі, в кінці ствола закріплена вгвинченою у кінець ствола (1) сітчастою металевою вставкою (6). Для повного глушіння звуку вистрілу і гасіння язичка полум'я на сітчасту трубку (4) намотується і набивається дрібнодисперсна скловата (5), яка через певний період використання, відстрілу замінюється новою. Для стріляння використовуються спеціальні високопробивні кулі, одна частина, що входить в гільзу, залишається свинцевою кулею (10) такої ж ваги, яка використовується в даній рушниці, але зовнішнім діаметром 4,36 мм; 4,4 мм таким же, як друга частина, зовнішня куля (9), за яку використовується металевий дюбель з спеціальної сталі. У монтажно-будівельних роботах такі дюбелі використовуються для кріплення металевих стрічок товщиною 3-5 мм до залізобетонних конструкцій, і як відомо, при вистрілі дрібнокаліберного патрона з монтажного пістолета пробивають цю металеву стрічку і входять у бетон на глибину 25-50 мм. Далекобійність переобладнаної снайперської рушниці досягається за рахунок зменшення діаметра ствола рушниці і одночасно діаметра кулі, при тому ж заряді пороху у патроні і її свинцевій масі. Високий пробивний імпульс маси кулі досягається сумою мас свинцевої кулі і спеціального дюбеля і руйнівною твердістю спецсталі дюбеля, що дає при попаданні в ціль: бронежилет, захисний шолом, можливість пробивати їх. На кресленні зображено ствол снайперської рушниці (1) з двома вгвинченими у нього металевими вставками (3, 7): одна у патроннику (8), в яку, в свою чергу, вгвинчується спеціальна трубка меншого діаметра (2), виконана з міцної нержавіючої сталі і другий кінець якої закінчується у другій металевій вставці (7), і зсередини якої, в свою чергу, вставляється такого ж діаметра сітчаста з отворами діаметром 25-50 мм трубка (4), яка в кінці ствола закріплюється вгвинченою у кінець ствола (1) сітчастою металевою вставкою (6) і на яку намотується і набивається дрібнодисперсна скловата. Слабозвучність і гасіння язичка полум'я вистрілу патрона досягається за рахунок набивки скловатою другої пустотілої частини ствола (5) рушниці, в який через сітчасту трубку (4) гази, що утворюються при вистрілі патрона, попадають у скловату, яка як глушник понижує звук вистрілу; підвищений тиск, що утворюється у цій сітчастій трубці скидається - вивільнюється у кінці ствола через вгвинчену сітчасту металеву вставку (6) у атмосферу. Далекобійність переобладнаної рушниці досягається за рахунок використання такого ж заряду пороху патрона і в той же час зменшення внутрішнього діаметра ствола в кілька разів вигвинченою трубкою (2) при використанні суми мас свинцевої кулі (10) і маси високопробивного дюбеля (9); як відомо з фізико-механіки і гідравліки, чим менша площа, на яку діє певна постійна сила, тим більше прискорення і відповідно швидкість передається тілу певної постійної маси, одночасно падає і опір повітря для тіла меншої площі перерізу, тобто діаметра кулі при надзвуковій швидкості польоту, в даному випадку кулі діаметрами 4,36 мм, 4,4 мм. Високий пробивний імпульс маси спеціальної кулі доводить, що при використанні монтажного дюбеля і дрібнокаліберного патрона він при вистрілі пробиває залізну стрічку товщиною 3÷5 мм і входить в залізобетонну конструкцію на глибину 25-50 мм. У нашому випадку високий пробивний імпульс спеціальної кулі досягається за рахунок суми маси свинцевої і дюбельної куль і руйнівною твердістю спецсталі монтажного дюбеля одночасно з використанням заряду пороху патрона снайперської рушниці, що дає можливість при попаданні в ціль пробивати бронежилети і захисні шоломи. 60 1 UA 120508 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 Снайперська рушниця, переобладнана у слабозвучну, далекобійну для стріляння спеціальними високопробивними кулями, яка відрізняється тим, що для слабозвучності і гасіння язичка полум'я вистрілу патрона, далекобійності використовується конструкція внутрішнього ствола меншого діаметра, а саме у ствол рушниці (1) вгвинчуються дві металеві вставки (3,7), одна у патроннику (8), в яку у свою чергу вгвинчується суцільна металева трубка (2), всередину якої в свою чергу вставляється такого ж діаметра сітчаста, тобто по всій ширині і довжині маюча отвори певного діаметра, металева трубка (4), на яку намотано і набито дрібнодисперсну скловату (5) для гасіння шуму і язичка полум'я пострілу патрона (8) і яка в кінці ствола закріплена вгвинченою у кінець ствола (1) сітчастою металевою вставкою (6) для скидання тиску газів при вистрілі патрона; а для забезпечення далекобійності спеціальної кулі використовується здвоєна меншого діаметра куля (9, 10) - одна свинцева (10), що закріплена у патроні (8), і друга (9) з спецсталі дюбеля, закріплена на першій, що дає при зменшеному у кілька разів діаметрі внутрішнього ствола (2) і одночасно такому ж заряді пороху патрона (8) при використанні суми мас свинцевої і дюбельної кулі досягти високого пробивного імпульсу у поєднанні з руйнівною твердістю спецсталі дюбеля і підвищеної швидкості разом з зменшенням опору повітря при надзвуковій швидкості польоту кулі і таким чином забезпечує при попаданні в ціль пробивання бронежилетів і захисних шоломів. Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
ДивитисяДодаткова інформація
МПК / Мітки
МПК: F41C 27/00, F41A 21/00, F41A 13/00, F41C 7/00
Мітки: кулями, рушниця, переобладнана, снайперська, далекобійну, слабозвучну, високопробивними, стріляння, спеціальними
