Комплекс споруд для зволоження осушуваних земель польдерних систем

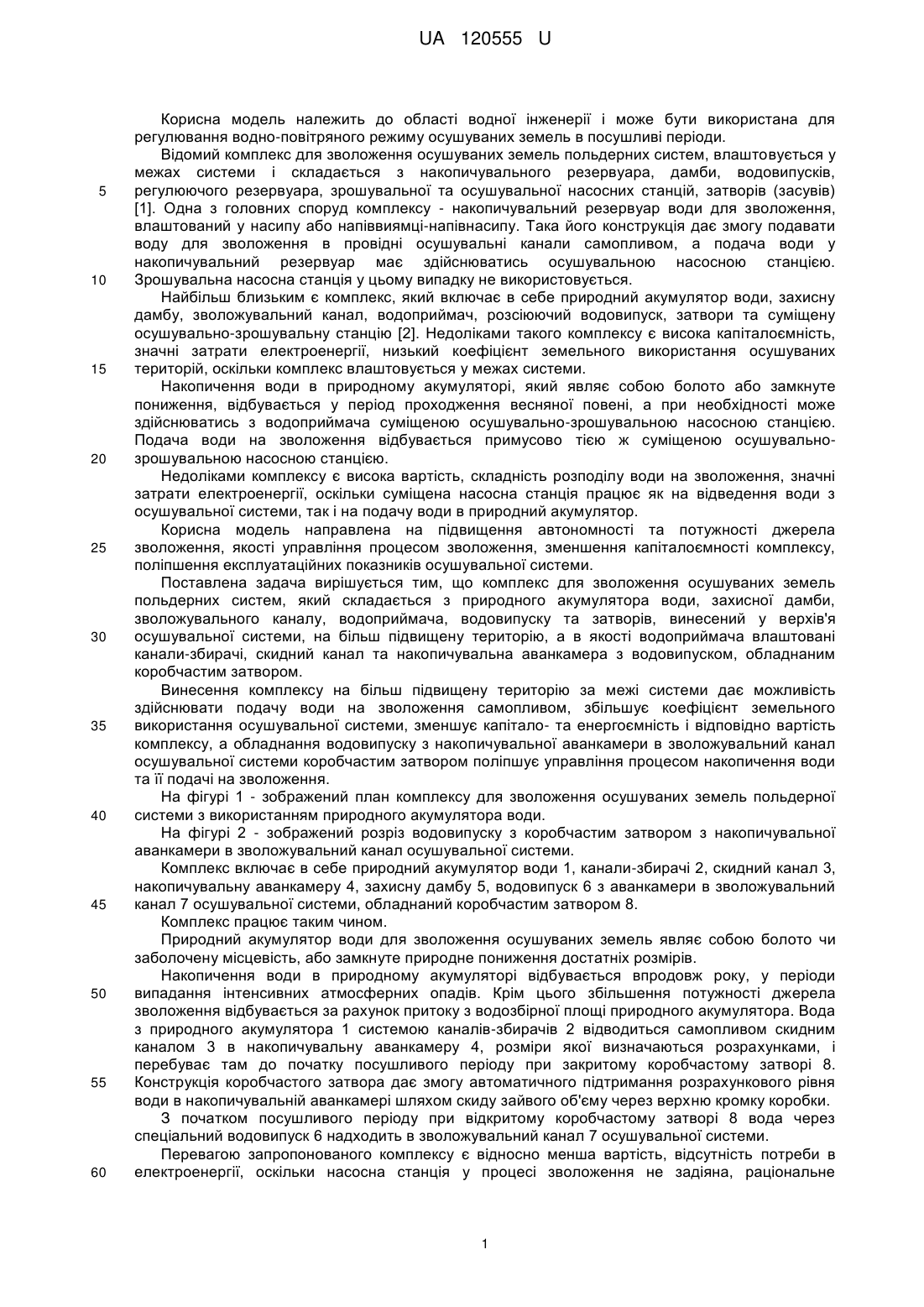

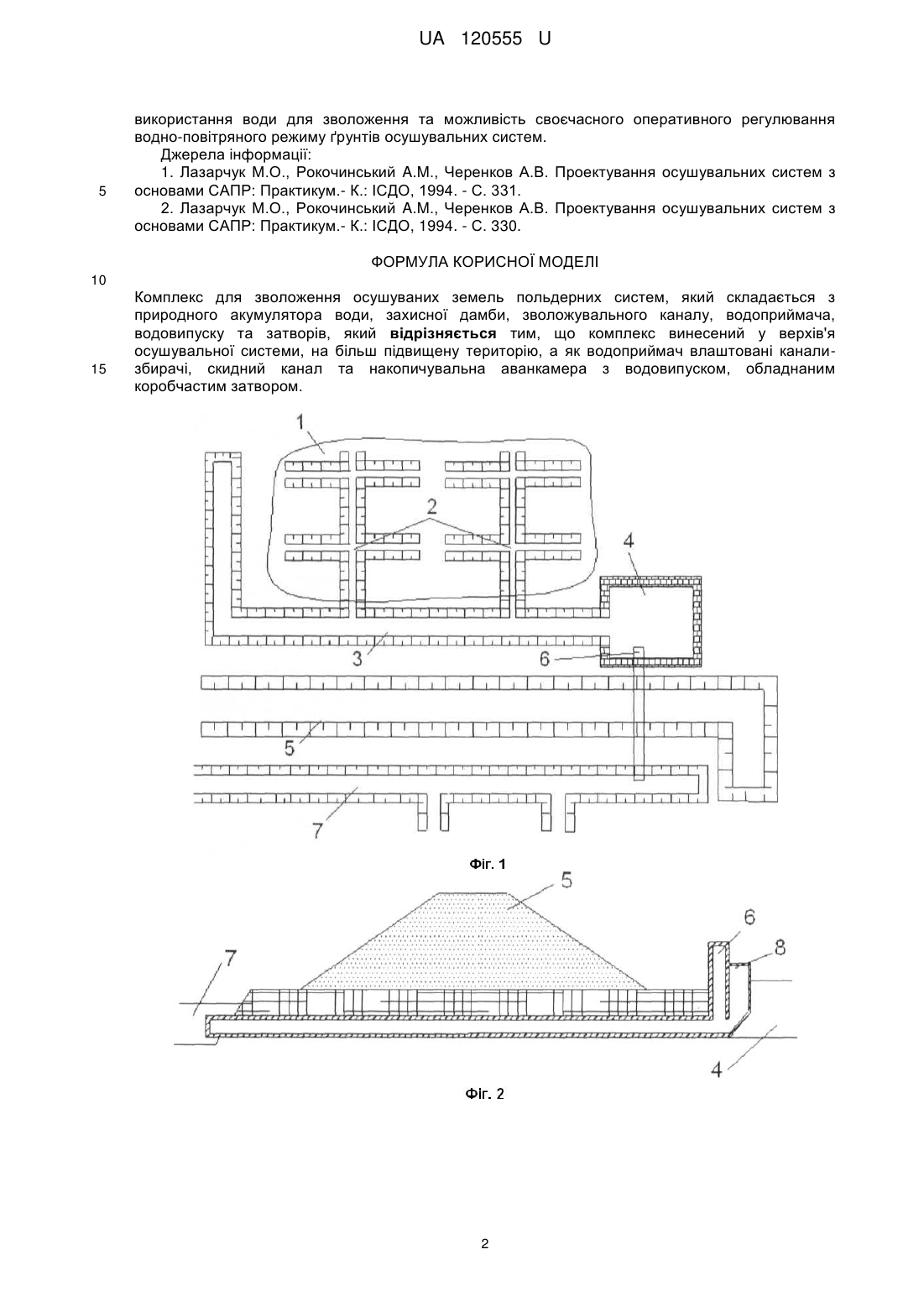

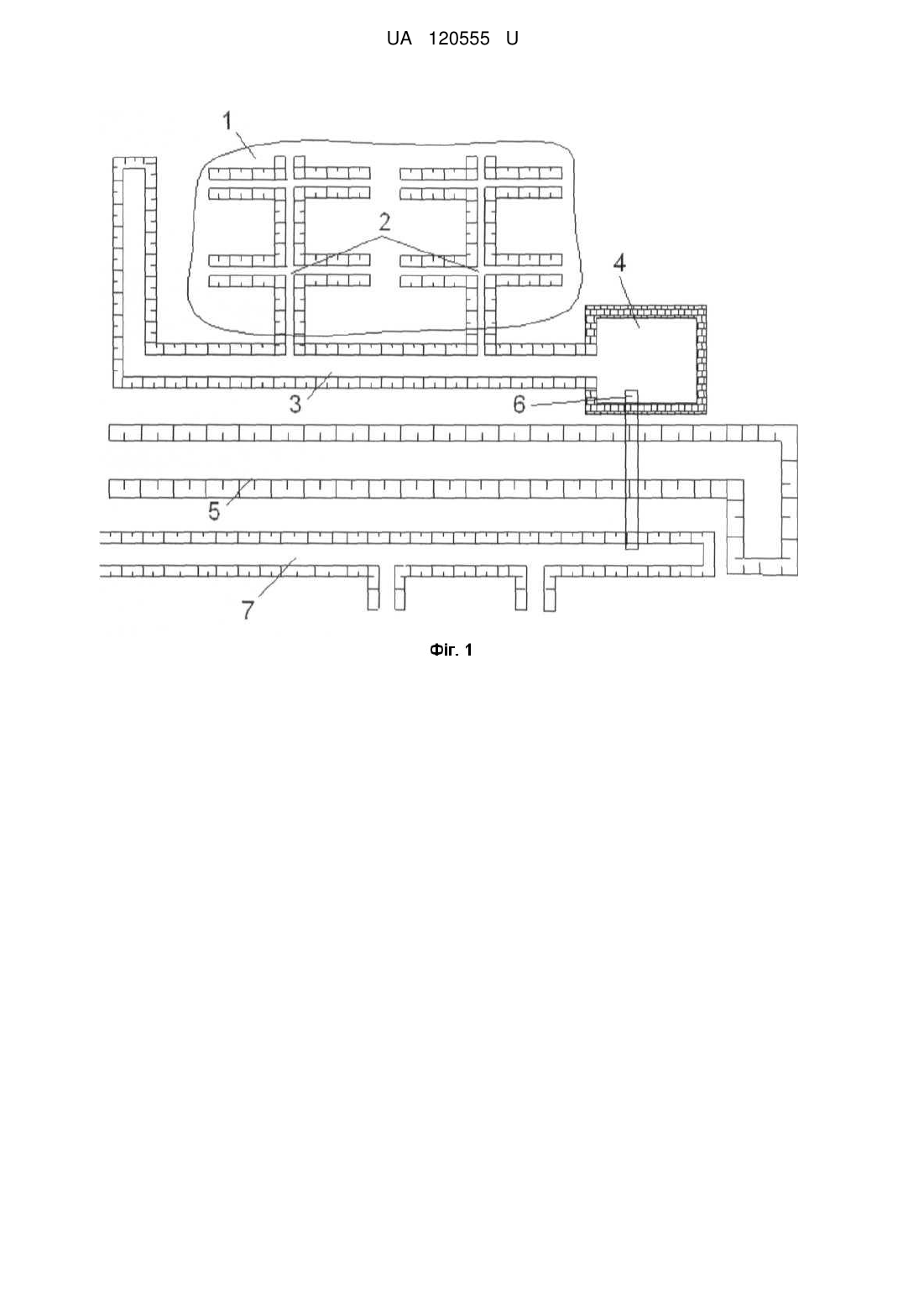

Реферат: Комплекс для зволоження осушуваних земель польдерних систем складається з природного акумулятора води, захисної дамби, зволожувального каналу, водоприймача, водовипуску та затворів. комплекс винесений у верхів'я осушувальної системи, на більш підвищену територію, а як водоприймач влаштовані канали-збирачі, скидний канал та накопичувальна аванкамера з водовипуском, обладнаним коробчастим затвором. UA 120555 U (12) UA 120555 U UA 120555 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області водної інженерії і може бути використана для регулювання водно-повітряного режиму осушуваних земель в посушливі періоди. Відомий комплекс для зволоження осушуваних земель польдерних систем, влаштовується у межах системи і складається з накопичувального резервуара, дамби, водовипусків, регулюючого резервуара, зрошувальної та осушувальної насосних станцій, затворів (засувів) [1]. Одна з головних споруд комплексу - накопичувальний резервуар води для зволоження, влаштований у насипу або напіввиямці-напівнасипу. Така його конструкція дає змогу подавати воду для зволоження в провідні осушувальні канали самопливом, а подача води у накопичувальний резервуар має здійснюватись осушувальною насосною станцією. Зрошувальна насосна станція у цьому випадку не використовується. Найбільш близьким є комплекс, який включає в себе природний акумулятор води, захисну дамбу, зволожувальний канал, водоприймач, розсіюючий водовипуск, затвори та суміщену осушувально-зрошувальну станцію [2]. Недоліками такого комплексу є висока капіталоємність, значні затрати електроенергії, низький коефіцієнт земельного використання осушуваних територій, оскільки комплекс влаштовується у межах системи. Накопичення води в природному акумуляторі, який являє собою болото або замкнуте пониження, відбувається у період проходження весняної повені, а при необхідності може здійснюватись з водоприймача суміщеною осушувально-зрошувальною насосною станцією. Подача води на зволоження відбувається примусово тією ж суміщеною осушувальнозрошувальною насосною станцією. Недоліками комплексу є висока вартість, складність розподілу води на зволоження, значні затрати електроенергії, оскільки суміщена насосна станція працює як на відведення води з осушувальної системи, так і на подачу води в природний акумулятор. Корисна модель направлена на підвищення автономності та потужності джерела зволоження, якості управління процесом зволоження, зменшення капіталоємності комплексу, поліпшення експлуатаційних показників осушувальної системи. Поставлена задача вирішується тим, що комплекс для зволоження осушуваних земель польдерних систем, який складається з природного акумулятора води, захисної дамби, зволожувального каналу, водоприймача, водовипуску та затворів, винесений у верхів'я осушувальної системи, на більш підвищену територію, а в якості водоприймача влаштовані канали-збирачі, скидний канал та накопичувальна аванкамера з водовипуском, обладнаним коробчастим затвором. Винесення комплексу на більш підвищену територію за межі системи дає можливість здійснювати подачу води на зволоження самопливом, збільшує коефіцієнт земельного використання осушувальної системи, зменшує капітало- та енергоємність і відповідно вартість комплексу, а обладнання водовипуску з накопичувальної аванкамери в зволожувальний канал осушувальної системи коробчастим затвором поліпшує управління процесом накопичення води та її подачі на зволоження. На фігурі 1 - зображений план комплексу для зволоження осушуваних земель польдерної системи з використанням природного акумулятора води. На фігурі 2 - зображений розріз водовипуску з коробчастим затвором з накопичувальної аванкамери в зволожувальний канал осушувальної системи. Комплекс включає в себе природний акумулятор води 1, канали-збирачі 2, скидний канал 3, накопичувальну аванкамеру 4, захисну дамбу 5, водовипуск 6 з аванкамери в зволожувальний канал 7 осушувальної системи, обладнаний коробчастим затвором 8. Комплекс працює таким чином. Природний акумулятор води для зволоження осушуваних земель являє собою болото чи заболочену місцевість, або замкнуте природне пониження достатніх розмірів. Накопичення води в природному акумуляторі відбувається впродовж року, у періоди випадання інтенсивних атмосферних опадів. Крім цього збільшення потужності джерела зволоження відбувається за рахунок притоку з водозбірної площі природного акумулятора. Вода з природного акумулятора 1 системою каналів-збирачів 2 відводиться самопливом скидним каналом 3 в накопичувальну аванкамеру 4, розміри якої визначаються розрахунками, і перебуває там до початку посушливого періоду при закритому коробчастому затворі 8. Конструкція коробчастого затвора дає змогу автоматичного підтримання розрахункового рівня води в накопичувальній аванкамері шляхом скиду зайвого об'єму через верхню кромку коробки. З початком посушливого періоду при відкритому коробчастому затворі 8 вода через спеціальний водовипуск 6 надходить в зволожувальний канал 7 осушувальної системи. Перевагою запропонованого комплексу є відносно менша вартість, відсутність потреби в електроенергії, оскільки насосна станція у процесі зволоження не задіяна, раціональне 1 UA 120555 U 5 використання води для зволоження та можливість своєчасного оперативного регулювання водно-повітряного режиму ґрунтів осушувальних систем. Джерела інформації: 1. Лазарчук М.О., Рокочинський A.M., Черенков А.В. Проектування осушувальних систем з основами САПР: Практикум.- К.: ІСДО, 1994. - С. 331. 2. Лазарчук М.О., Рокочинський A.M., Черенков А.В. Проектування осушувальних систем з основами САПР: Практикум.- К.: ІСДО, 1994. - С. 330. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Комплекс для зволоження осушуваних земель польдерних систем, який складається з природного акумулятора води, захисної дамби, зволожувального каналу, водоприймача, водовипуску та затворів, який відрізняється тим, що комплекс винесений у верхів'я осушувальної системи, на більш підвищену територію, а як водоприймач влаштовані канализбирачі, скидний канал та накопичувальна аванкамера з водовипуском, обладнаним коробчастим затвором. 2 UA 120555 U Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601
