Універсальний пневмоциліндр з поворотним штоком

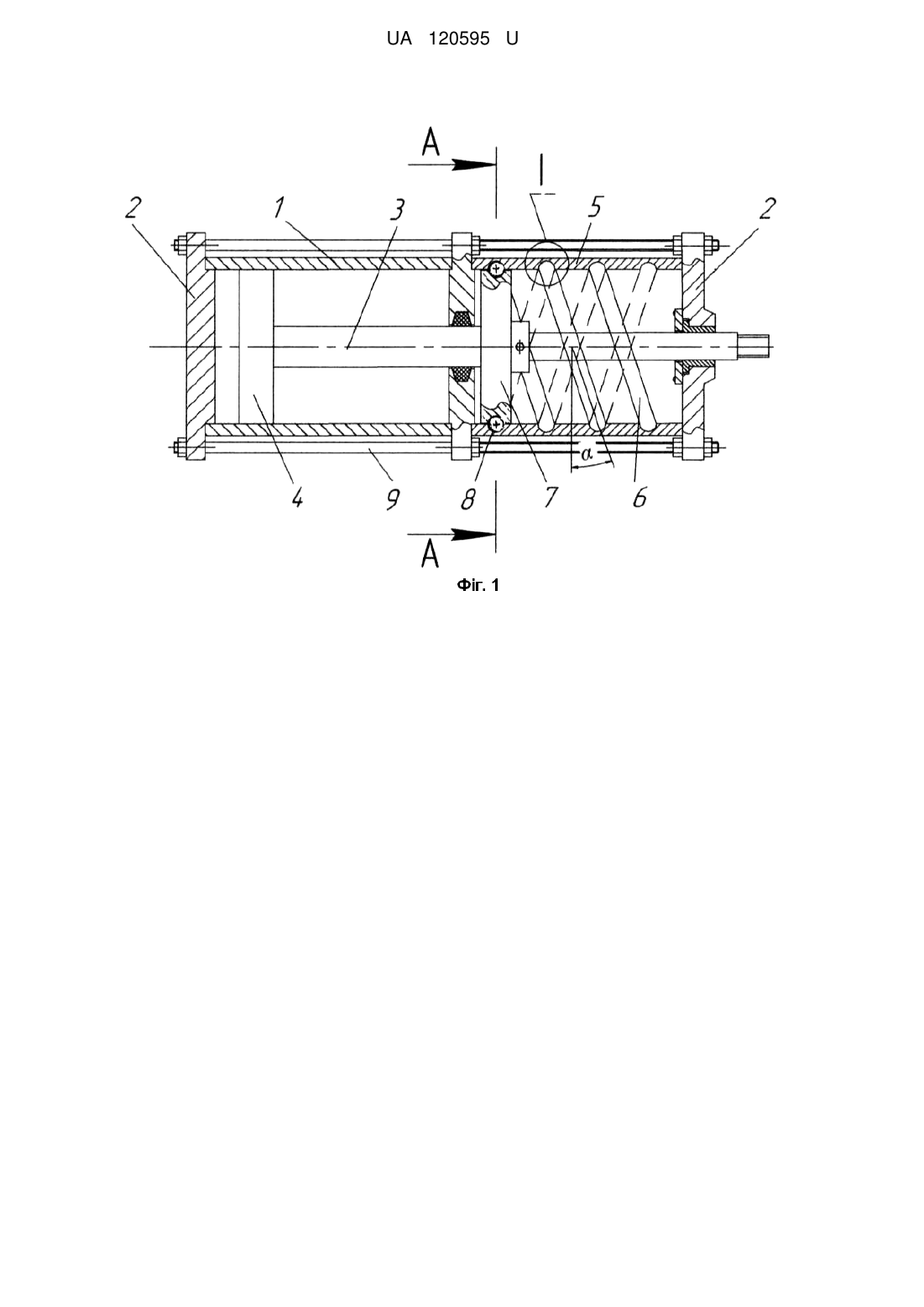

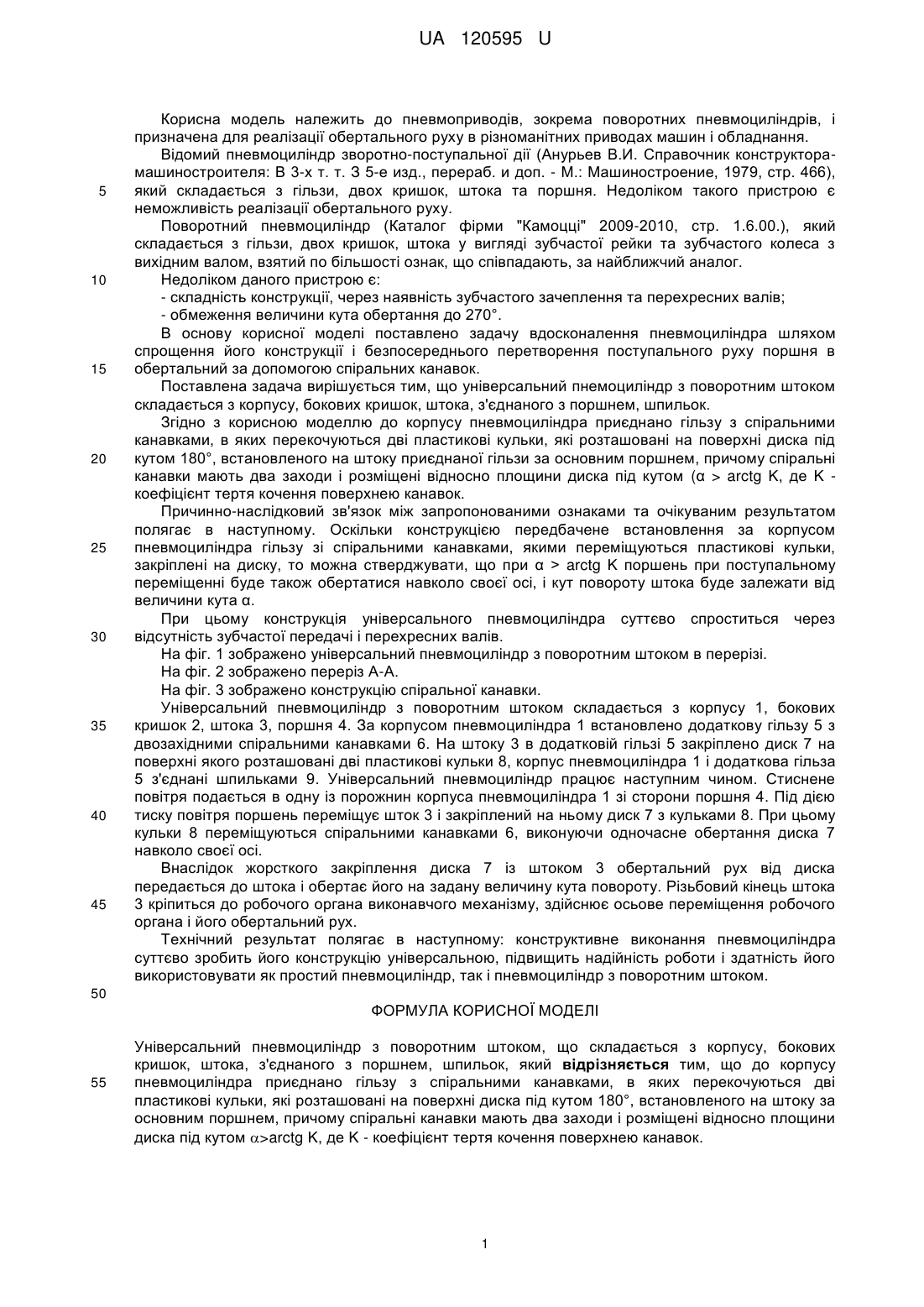

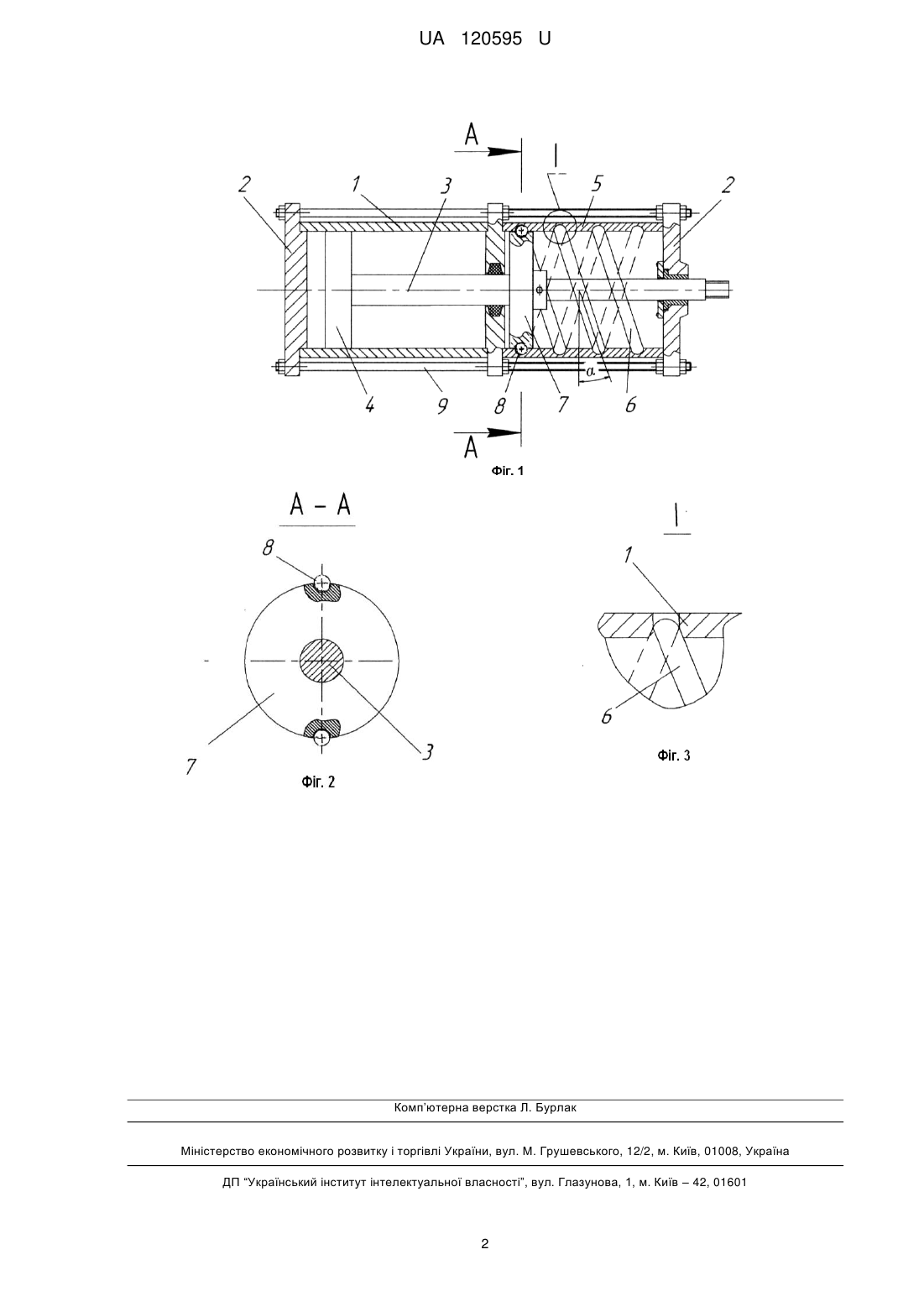

Реферат: Універсальний пневмоциліндр з поворотним штоком складається з корпусу, бокових кришок, штока, з'єднаного з поршнем, шпильок. До корпусу пневмоциліндра приєднано гільзу з спіральними канавками, в яких перекочуються дві пластикові кульки, які розташовані на поверхні диска під кутом 180°, встановленого на штоку за основним поршнем, причому спіральні канавки мають два заходи і розміщені відносно площини диска під кутом >arctg Κ, де Κ - коефіцієнт тертя кочення поверхнею канавок. UA 120595 U (12) UA 120595 U UA 120595 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до пневмоприводів, зокрема поворотних пневмоциліндрів, і призначена для реалізації обертального руху в різноманітних приводах машин і обладнання. Відомий пневмоциліндр зворотно-поступальної дії (Анурьев В.И. Справочник конструкторамашиностроителя: В 3-х т. т. З 5-е изд., перераб. и доп. - М.: Машиностроение, 1979, стр. 466), який складається з гільзи, двох кришок, штока та поршня. Недоліком такого пристрою є неможливість реалізації обертального руху. Поворотний пневмоциліндр (Каталог фірми "Камоцці" 2009-2010, стр. 1.6.00.), який складається з гільзи, двох кришок, штока у вигляді зубчастої рейки та зубчастого колеса з вихідним валом, взятий по більшості ознак, що співпадають, за найближчий аналог. Недоліком даного пристрою є: - складність конструкції, через наявність зубчастого зачеплення та перехресних валів; - обмеження величини кута обертання до 270°. В основу корисної моделі поставлено задачу вдосконалення пневмоциліндра шляхом спрощення його конструкції і безпосереднього перетворення поступального руху поршня в обертальний за допомогою спіральних канавок. Поставлена задача вирішується тим, що універсальний пнемоциліндр з поворотним штоком складається з корпусу, бокових кришок, штока, з'єднаного з поршнем, шпильок. Згідно з корисною моделлю до корпусу пневмоциліндра приєднано гільзу з спіральними канавками, в яких перекочуються дві пластикові кульки, які розташовані на поверхні диска під кутом 180°, встановленого на штоку приєднаної гільзи за основним поршнем, причому спіральні канавки мають два заходи і розміщені відносно площини диска під кутом (α > arctg Κ, де Κ коефіцієнт тертя кочення поверхнею канавок. Причинно-наслідковий зв'язок між запропонованими ознаками та очікуваним результатом полягає в наступному. Оскільки конструкцією передбачене встановлення за корпусом пневмоциліндра гільзу зі спіральними канавками, якими переміщуються пластикові кульки, закріплені на диску, то можна стверджувати, що при α > arctg Κ поршень при поступальному переміщенні буде також обертатися навколо своєї осі, і кут повороту штока буде залежати від величини кута α. При цьому конструкція універсального пневмоциліндра суттєво спроститься через відсутність зубчастої передачі і перехресних валів. На фіг. 1 зображено універсальний пневмоциліндр з поворотним штоком в перерізі. На фіг. 2 зображено переріз А-А. На фіг. 3 зображено конструкцію спіральної канавки. Універсальний пневмоциліндр з поворотним штоком складається з корпусу 1, бокових кришок 2, штока 3, поршня 4. За корпусом пневмоциліндра 1 встановлено додаткову гільзу 5 з двозахідними спіральними канавками 6. На штоку 3 в додатковій гільзі 5 закріплено диск 7 на поверхні якого розташовані дві пластикові кульки 8, корпус пневмоциліндра 1 і додаткова гільза 5 з'єднані шпильками 9. Універсальний пневмоциліндр працює наступним чином. Стиснене повітря подається в одну із порожнин корпуса пневмоциліндра 1 зі сторони поршня 4. Під дією тиску повітря поршень переміщує шток 3 і закріплений на ньому диск 7 з кульками 8. При цьому кульки 8 переміщуються спіральними канавками 6, виконуючи одночасне обертання диска 7 навколо своєї осі. Внаслідок жорсткого закріплення диска 7 із штоком 3 обертальний рух від диска передається до штока і обертає його на задану величину кута повороту. Різьбовий кінець штока 3 кріпиться до робочого органа виконавчого механізму, здійснює осьове переміщення робочого органа і його обертальний рух. Технічний результат полягає в наступному: конструктивне виконання пневмоциліндра суттєво зробить його конструкцію універсальною, підвищить надійність роботи і здатність його використовувати як простий пневмоциліндр, так і пневмоциліндр з поворотним штоком. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Універсальний пневмоциліндр з поворотним штоком, що складається з корпусу, бокових кришок, штока, з'єднаного з поршнем, шпильок, який відрізняється тим, що до корпусу пневмоциліндра приєднано гільзу з спіральними канавками, в яких перекочуються дві пластикові кульки, які розташовані на поверхні диска під кутом 180°, встановленого на штоку за основним поршнем, причому спіральні канавки мають два заходи і розміщені відносно площини диска під кутом >arctg Κ, де Κ - коефіцієнт тертя кочення поверхнею канавок. 1 UA 120595 U Комп’ютерна верстка Л. Бурлак Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
