Елемент насадки масообмінного апарата

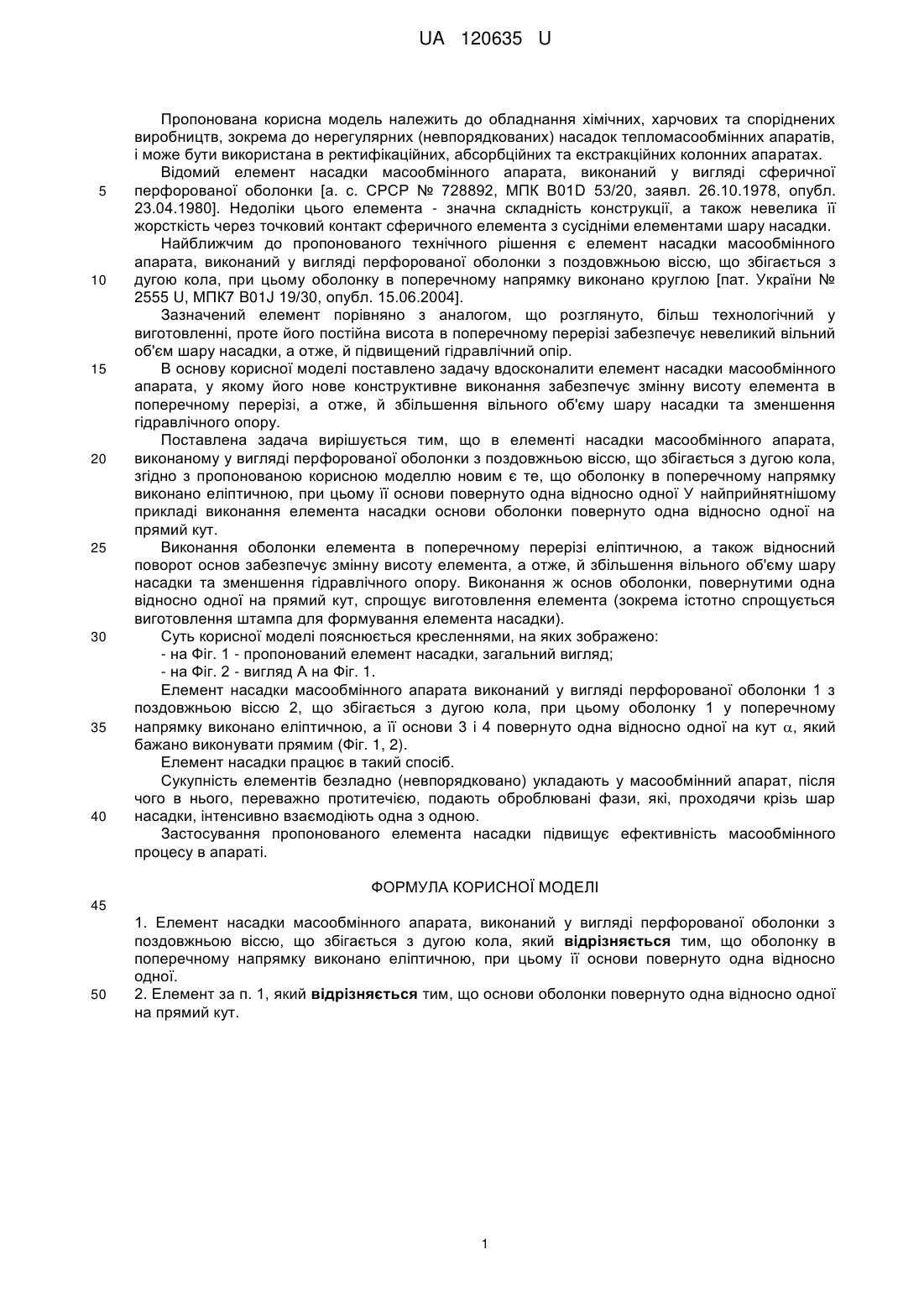

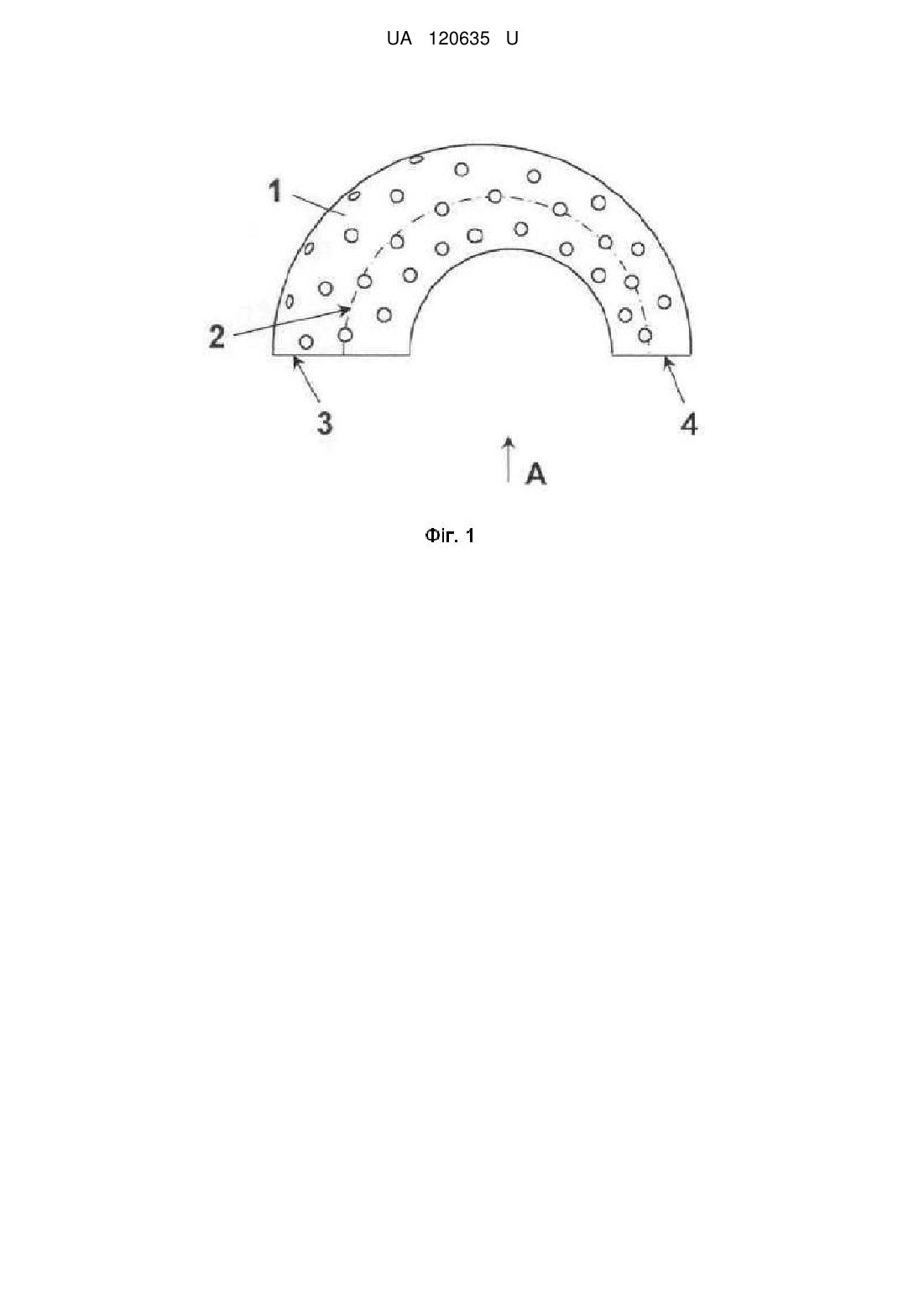

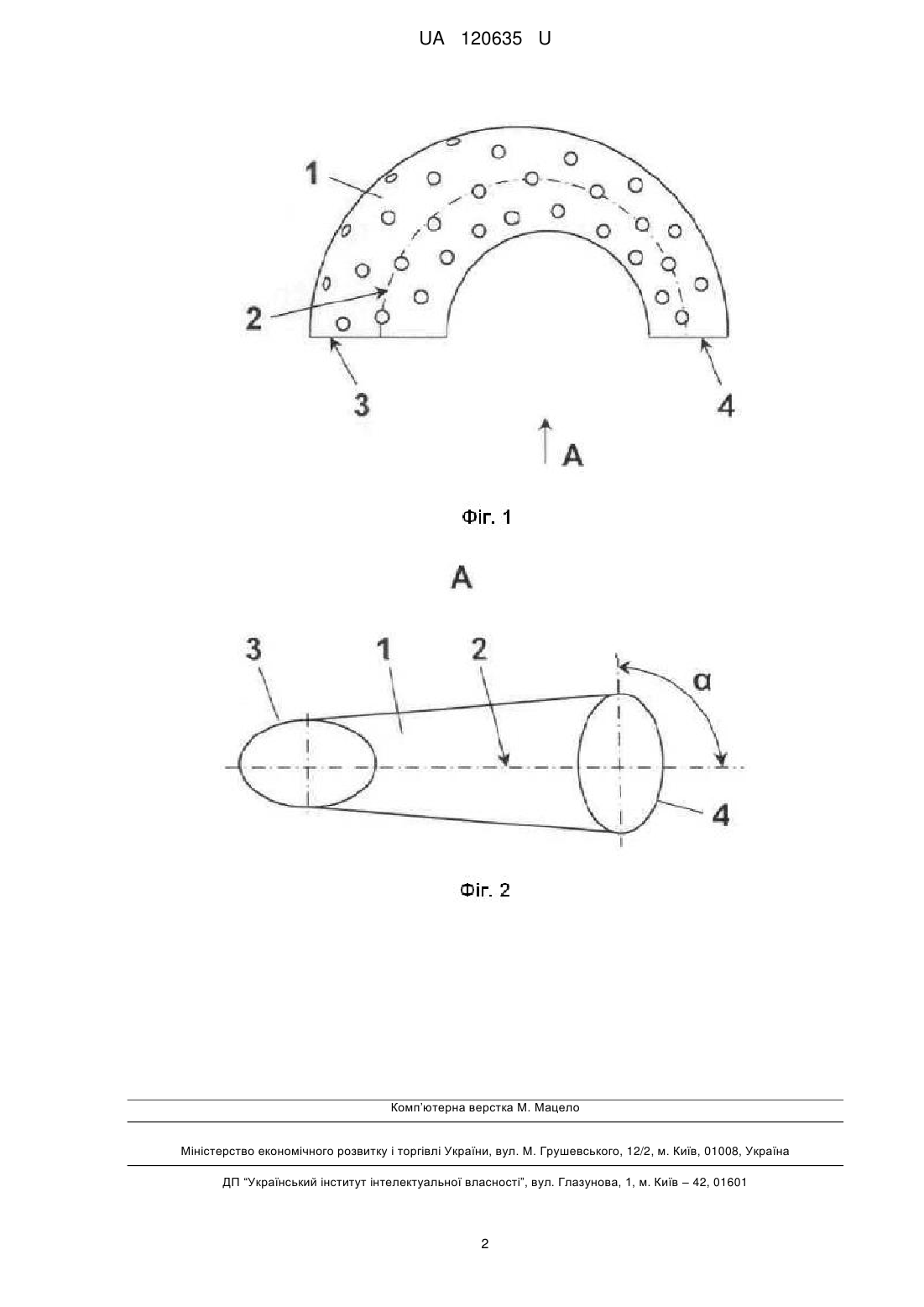

Реферат: UA 120635 U UA 120635 U 5 10 15 20 25 30 35 40 Пропонована корисна модель належить до обладнання хімічних, харчових та споріднених виробництв, зокрема до нерегулярних (невпорядкованих) насадок тепломасообмінних апаратів, і може бути використана в ректифікаційних, абсорбційних та екстракційних колонних апаратах. Відомий елемент насадки масообмінного апарата, виконаний у вигляді сферичної перфорованої оболонки [а. с. СРСР № 728892, МПК В01D 53/20, заявл. 26.10.1978, опубл. 23.04.1980]. Недоліки цього елемента - значна складність конструкції, а також невелика її жорсткість через точковий контакт сферичного елемента з сусідніми елементами шару насадки. Найближчим до пропонованого технічного рішення є елемент насадки масообмінного апарата, виконаний у вигляді перфорованої оболонки з поздовжньою віссю, що збігається з дугою кола, при цьому оболонку в поперечному напрямку виконано круглою [пат. України № 2555 U, МПК7 B01J 19/30, опубл. 15.06.2004]. Зазначений елемент порівняно з аналогом, що розглянуто, більш технологічний у виготовленні, проте його постійна висота в поперечному перерізі забезпечує невеликий вільний об'єм шару насадки, а отже, й підвищений гідравлічний опір. В основу корисної моделі поставлено задачу вдосконалити елемент насадки масообмінного апарата, у якому його нове конструктивне виконання забезпечує змінну висоту елемента в поперечному перерізі, а отже, й збільшення вільного об'єму шару насадки та зменшення гідравлічного опору. Поставлена задача вирішується тим, що в елементі насадки масообмінного апарата, виконаному у вигляді перфорованої оболонки з поздовжньою віссю, що збігається з дугою кола, згідно з пропонованою корисною моделлю новим є те, що оболонку в поперечному напрямку виконано еліптичною, при цьому її основи повернуто одна відносно одної У найприйнятнішому прикладі виконання елемента насадки основи оболонки повернуто одна відносно одної на прямий кут. Виконання оболонки елемента в поперечному перерізі еліптичною, а також відносний поворот основ забезпечує змінну висоту елемента, а отже, й збільшення вільного об'єму шару насадки та зменшення гідравлічного опору. Виконання ж основ оболонки, повернутими одна відносно одної на прямий кут, спрощує виготовлення елемента (зокрема істотно спрощується виготовлення штампа для формування елемента насадки). Суть корисної моделі пояснюється кресленнями, на яких зображено: - на Фіг. 1 - пропонований елемент насадки, загальний вигляд; - на Фіг. 2 - вигляд А на Фіг. 1. Елемент насадки масообмінного апарата виконаний у вигляді перфорованої оболонки 1 з поздовжньою віссю 2, що збігається з дугою кола, при цьому оболонку 1 у поперечному напрямку виконано еліптичною, а її основи 3 і 4 повернуто одна відносно одної на кут , який бажано виконувати прямим (Фіг. 1, 2). Елемент насадки працює в такий спосіб. Сукупність елементів безладно (невпорядковано) укладають у масообмінний апарат, після чого в нього, переважно протитечією, подають оброблювані фази, які, проходячи крізь шар насадки, інтенсивно взаємодіють одна з одною. Застосування пропонованого елемента насадки підвищує ефективність масообмінного процесу в апараті. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 1. Елемент насадки масообмінного апарата, виконаний у вигляді перфорованої оболонки з поздовжньою віссю, що збігається з дугою кола, який відрізняється тим, що оболонку в поперечному напрямку виконано еліптичною, при цьому її основи повернуто одна відносно одної. 2. Елемент за п. 1, який відрізняється тим, що основи оболонки повернуто одна відносно одної на прямий кут. 1 UA 120635 U Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
