Спосіб утворення льодяної стіни в холодному повітрі

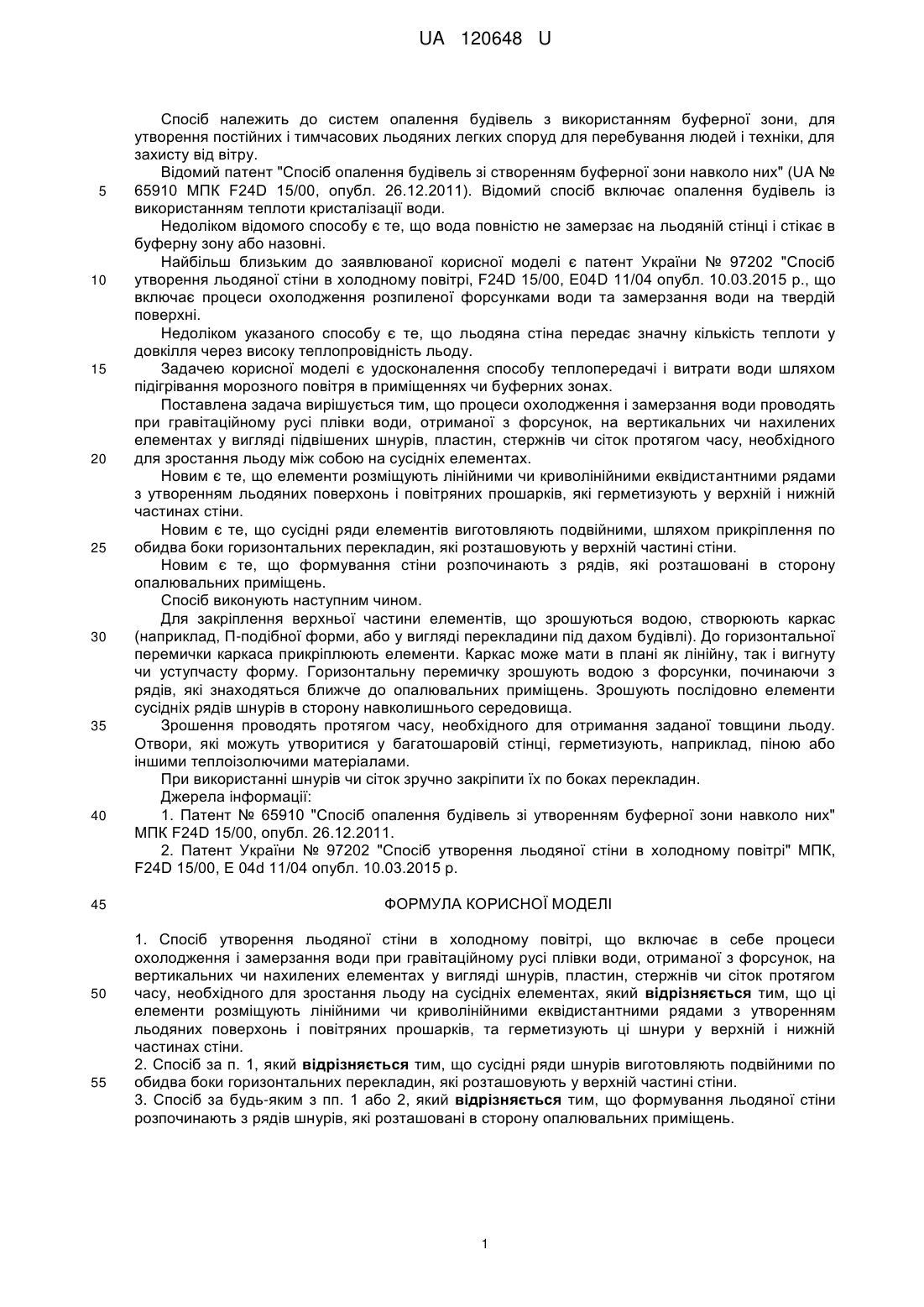

Реферат: Спосіб утворення льодяної стіни в холодному повітрі, що включає в себе процеси охолодження і замерзання води при гравітаційному русі плівки води, отриманої з форсунок, на вертикальних чи нахилених елементах у вигляді шнурів, пластин, стержнів чи сіток протягом часу, необхідного для зростання льоду на сусідніх елементах, крім того ці елементи розміщують лінійними чи криволінійними еквідистантними рядами з утворенням льодяних поверхонь і повітряних прошарків, та герметизують ці шнури у верхній і нижній частинах стіни. UA 120648 U (54) СПОСІБ УТВОРЕННЯ ЛЬОДЯНОЇ СТІНИ В ХОЛОДНОМУ ПОВІТРІ UA 120648 U UA 120648 U 5 10 15 20 25 30 35 40 45 50 55 Спосіб належить до систем опалення будівель з використанням буферної зони, для утворення постійних і тимчасових льодяних легких споруд для перебування людей і техніки, для захисту від вітру. Відомий патент "Спосіб опалення будівель зі створенням буферної зони навколо них" (UA № 65910 МПК F24D 15/00, опубл. 26.12.2011). Відомий спосіб включає опалення будівель із використанням теплоти кристалізації води. Недоліком відомого способу є те, що вода повністю не замерзає на льодяній стінці і стікає в буферну зону або назовні. Найбільш близьким до заявлюваної корисної моделі є патент України № 97202 "Спосіб утворення льодяної стіни в холодному повітрі, F24D 15/00, Е04D 11/04 опубл. 10.03.2015 p., що включає процеси охолодження розпиленої форсунками води та замерзання води на твердій поверхні. Недоліком указаного способу є те, що льодяна стіна передає значну кількість теплоти у довкілля через високу теплопровідність льоду. Задачею корисної моделі є удосконалення способу теплопередачі і витрати води шляхом підігрівання морозного повітря в приміщеннях чи буферних зонах. Поставлена задача вирішується тим, що процеси охолодження і замерзання води проводять при гравітаційному русі плівки води, отриманої з форсунок, на вертикальних чи нахилених елементах у вигляді підвішених шнурів, пластин, стержнів чи сіток протягом часу, необхідного для зростання льоду між собою на сусідніх елементах. Новим є те, що елементи розміщують лінійними чи криволінійними еквідистантними рядами з утворенням льодяних поверхонь і повітряних прошарків, які герметизують у верхній і нижній частинах стіни. Новим є те, що сусідні ряди елементів виготовляють подвійними, шляхом прикріплення по обидва боки горизонтальних перекладин, які розташовують у верхній частині стіни. Новим є те, що формування стіни розпочинають з рядів, які розташовані в сторону опалювальних приміщень. Спосіб виконують наступним чином. Для закріплення верхньої частини елементів, що зрошуються водою, створюють каркас (наприклад, П-подібної форми, або у вигляді перекладини під дахом будівлі). До горизонтальної перемички каркаса прикріплюють елементи. Каркас може мати в плані як лінійну, так і вигнуту чи уступчасту форму. Горизонтальну перемичку зрошують водою з форсунки, починаючи з рядів, які знаходяться ближче до опалювальних приміщень. Зрошують послідовно елементи сусідніх рядів шнурів в сторону навколишнього середовища. Зрошення проводять протягом часу, необхідного для отримання заданої товщини льоду. Отвори, які можуть утворитися у багатошаровій стінці, герметизують, наприклад, піною або іншими теплоізолючими матеріалами. При використанні шнурів чи сіток зручно закріпити їх по боках перекладин. Джерела інформації: 1. Патент № 65910 "Спосіб опалення будівель зі утворенням буферної зони навколо них" МПК F24D 15/00, опубл. 26.12.2011. 2. Патент України № 97202 "Спосіб утворення льодяної стіни в холодному повітрі" МПК, F24D 15/00, Е 04d 11/04 опубл. 10.03.2015 р. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Спосіб утворення льодяної стіни в холодному повітрі, що включає в себе процеси охолодження і замерзання води при гравітаційному русі плівки води, отриманої з форсунок, на вертикальних чи нахилених елементах у вигляді шнурів, пластин, стержнів чи сіток протягом часу, необхідного для зростання льоду на сусідніх елементах, який відрізняється тим, що ці елементи розміщують лінійними чи криволінійними еквідистантними рядами з утворенням льодяних поверхонь і повітряних прошарків, та герметизують ці шнури у верхній і нижній частинах стіни. 2. Спосіб за п. 1, який відрізняється тим, що сусідні ряди шнурів виготовляють подвійними по обидва боки горизонтальних перекладин, які розташовують у верхній частині стіни. 3. Спосіб за будь-яким з пп. 1 або 2, який відрізняється тим, що формування льодяної стіни розпочинають з рядів шнурів, які розташовані в сторону опалювальних приміщень. 1 UA 120648 U Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
