Поліуретанова композиція

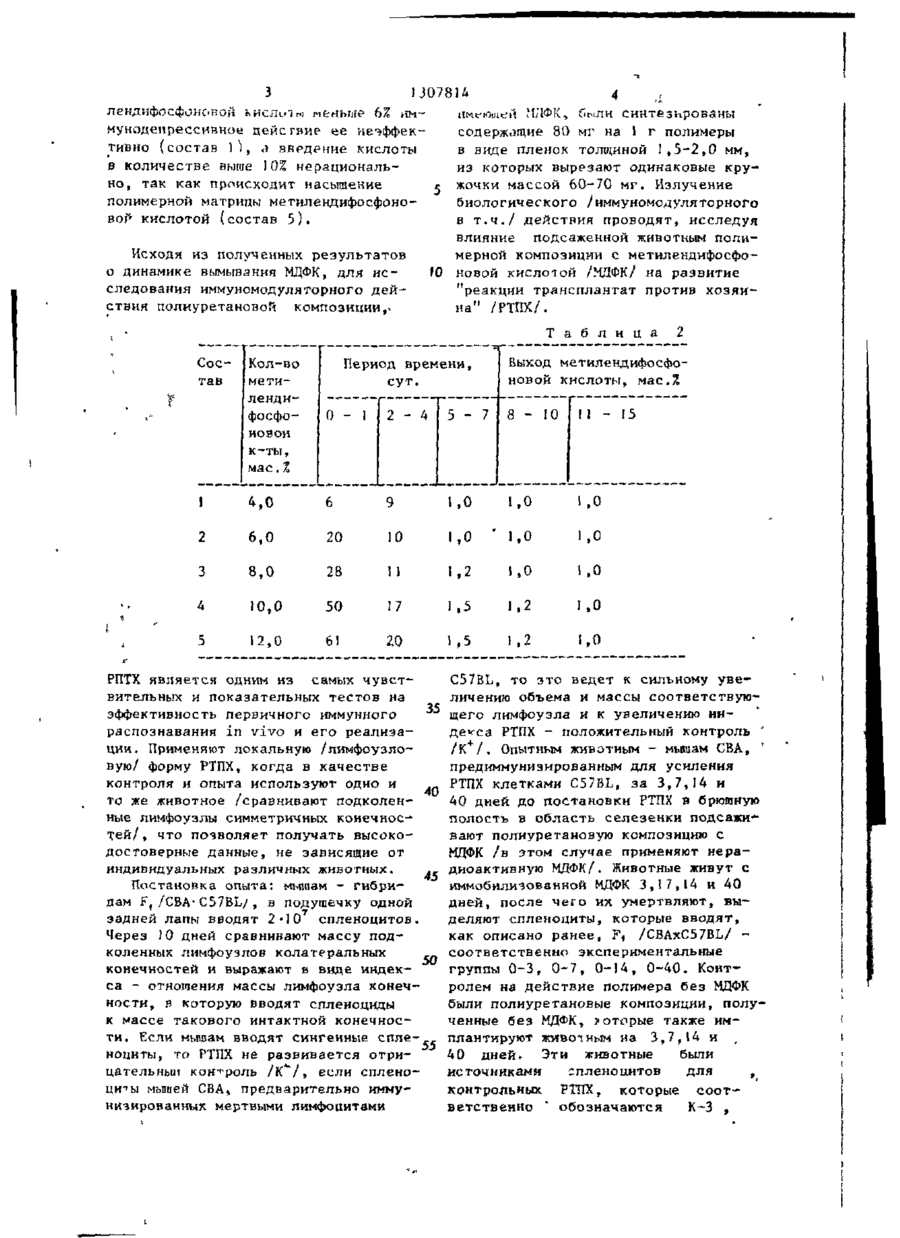

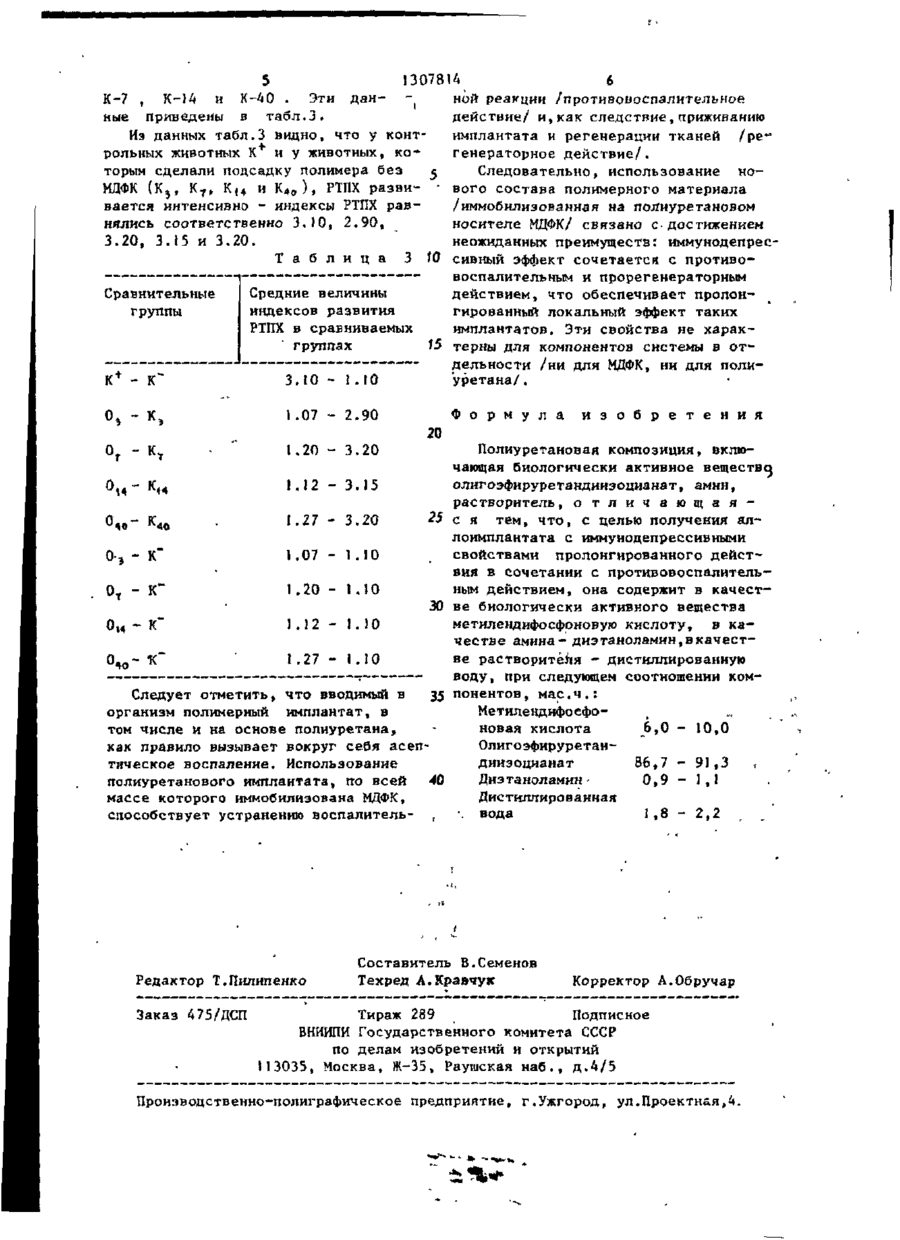

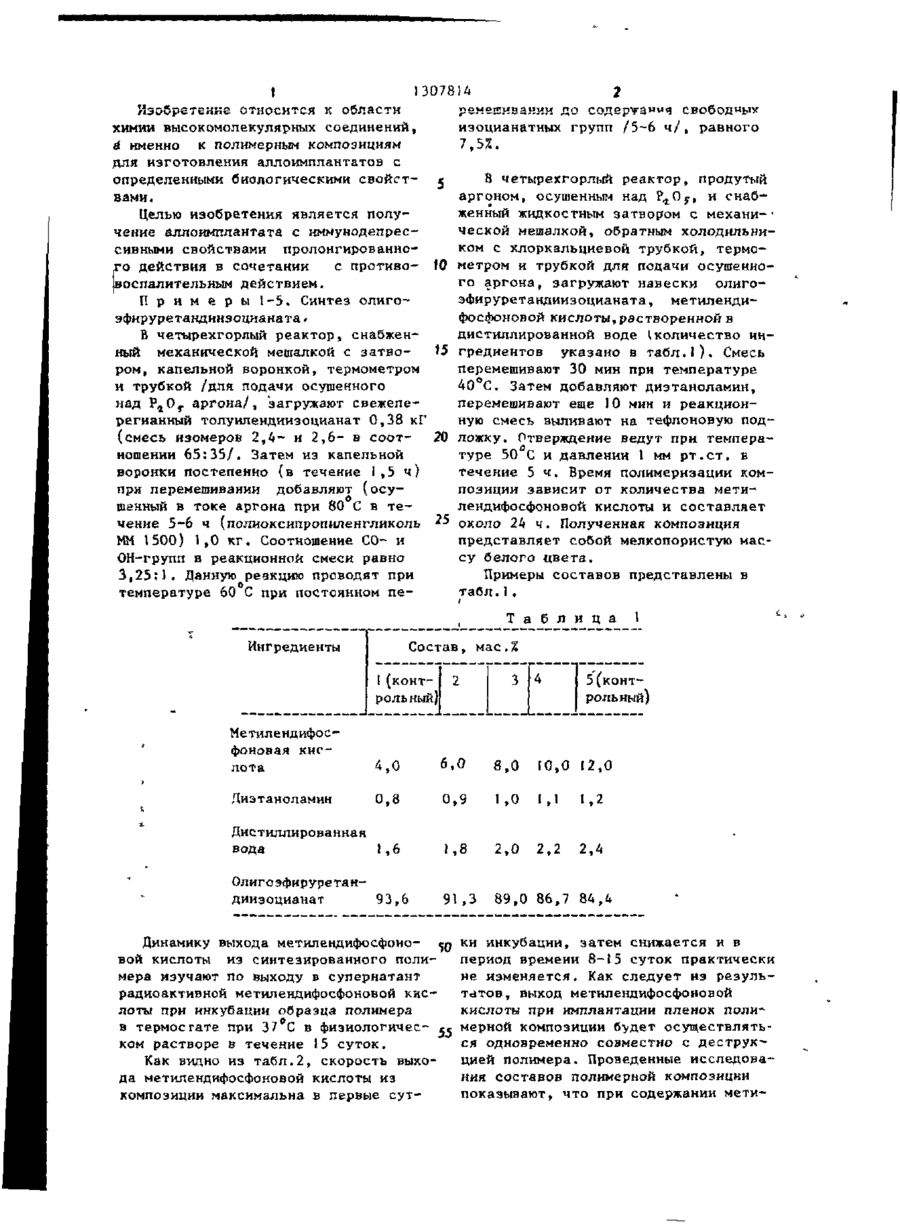

Изобретение относится к поли*•уретановым композициям,содержащим биологически активное вещество и может быть использовано для изготовления аллоимплантатов. Изобретение решает задачу получения аллоимплантата с иммунодепрессивными свойствами пролонгированного (до 40 дней) действия в сочетании с противовоспалительным действием за счет создания композиции, включающей (в мас.ч) олигоэфируретанднизоцианат1(86,7- • 91,3}, метилендифосфоиовую кислоту' (6,0 - 10*0), диэтаноламин (0,9 1,1) и воду (1,8 - 2,2). 3 табл. с о зо 1307814 v? n&n a * v www*** ОЄМЄШИВЗНЧЧ Л О химии высокомолекулярных соединений, А именно к полимерным композициям для изготовления аллоимплантатов с определенными биологическими свойст- 5 вами. Целью изобретения является получение аллоимплантата с нммунодепрессивными свойствами пролонгированного действия в сочетании с противо- W |воспалительным действием. П р и м е р ы 1-5, Синтез олигоэфнруретанднизоцианата. В четырехгорлый реактор, снабженный механической мешалкой с затво- 15 ром, капельной воронкой, термометром и трубкой /для подачи осушенного над Р а 0 г аргона/, загружают свежеперегнанный толуилендиизоцианат 0,38 кГ (смесь изомеров 2,4- и 2,6- в соот- 20 ношении 65:35/. Затем из капельной воронки постепенно (в течение 1,5 ч) при перемешивании добавляют (осушенный в токе аргона при 80 С в течение 5-6 ч (полиоксипропиленгликоль " ММ 1500) 1,0 кг. Соотношение СО- и ОН-групп в реакционной смеси равно 3,25:1. Данную реакцию проводят при температуре 60 С при постоянном пе изоцианатных групп /5-6 ч/, равного В четырехгорльгй реактор, продутый аргоном, осушенным над Р^0 у , и снабженный жидкостным затвором с механи-• ческой мешалкой, обратным холодильником с хлоркальциевой трубкой, термометром и трубкой для подачи осушенного аргона, загружают навески олигоэфируретандиизоцианата, метилендифосфоновой кислоты,растворенной в дистиллированной воде количество ингредиентов указано а табл.1). Смесь перемешивают 30 мин при температуре 40 С. Затем добавляют диэтаноламин, перемешивают еще 10 мин и реакционную смесь выливают на тефлоновую подложку. Отверждение ведут при температуре 50 С и давлении 1 мм рт.ст. в течение 5 ч. Время полимеризации композиции зависит от количества метнлендифосфоновой кислоты и составляет около 24 ч. Полученная композиция представляет собой мелкопористую массу белого цвета. Примеры составов представлены в табл.1. і Т а бл и ц а Ингредиенты 1 * Состав, мас.% 5 (контрольный) I (контрольный). Метилендифосфоновая кислота 4,0 Диэтаноламин 0,8 Дистиллированная вода 1,6 Олигоэфируретан93,6 диизоцианат 6.0 8,0 10,0 12,0 0,9 1,0 1,1 1,2 1,8 2,0 2,2 2,4 91,3 89,0 86 f 7 84,4 Динамику выхода метилендифосфоно- ^0 ки инкубации, затем снижается и в вой кислоты из синтезированного полипериод времени 8-15 суток практически мера изучают по выходу в супернатант не изменяется. Как следует из резульрадиоактивной метилендифосфоновой кистатов, выход метилендифосфоновой лоты при инкубации образца полимера кислоты при имплантации пленок полив термостате при 37 С в физиологичес- 55 м е Р н о и композиции будет осуществлятьком растворе » течение 15 суток. ся одновременно совместно с деструкКак видно из табл.2, скорость выхоцией полимера. Проведенные исследования составов полимерной композиции да метилендифосфоновой кислоты из показывают, что при содержании метикомпозиции максимальна в первые сут 3 1J07SU ЛЄНДИфОСиуОНОВОИ л К С Л и і tn Mfcribfift? 6% НМ~ l i t Мі і ІЛ'^'СХ , UCUIH U r t t t 1 Є Э ПрОгзеігІОІ мунодеирессивное действие ее неэффективно (состав ]), К,4 и К 4 о ) , РТПХ разви- • вается интенсивно - индексы РТПХ равнялись соответственно 3.10, 2.90, 3.20, 3.15 и 3.20. Т а б л и ц а 3 Г0 Сравнительные группы К т - К" Средние величины индексов развития РТПХ в сравниваемых группах 3.10 - 1.10 0, 1.07 - 2.90 °т " 1.20 - 3.20 ной реакции /противовоспалительное действие/ и,как следствие,приживании имплантата и регенерации тканей /ре" генераторное действие/. Следовательно, использование нового состава полимерного материала /иммобилизованная на полиуретановом носителе МДФК/ связано с-достижением неожиданных преимуществ: иммунодепрессивный эффект сочетается с противовоспалительным и прорегенераторным действием, что обеспечивает пролонгированный локальный эффект таких имплантатов. Эти свойства не харак15 терны для компонентов системы в отдельности /ни для МДФК, ни для полиуретана/. Ф о р м у л а и з о б р е т е н и я 20 1.12 - 3.15 1.27 - 3.20 0-, - К" 1.07 - 1 .10 о т - к* 1.20 - 1.10 1.12 - 1.10 Полиуретановая композиция, включающая биологически активное веществу олигоэфируретандиизоцнанат, амин, растворитель, о т л и ч а ю щ а я 25 с я тем, что, с целью получения аллоимплантата с иммунодепрессивными свойствами пролонгированного действия в сочетании с противовоспалительным действием, она содержит в качест30 ве биологически активного вещества метилендифосфоновую кислоту, в качестве амина- диэтаноламин.вкачест ве растворителя - дистиллированную воду, при следующем соотношении комСледует отметить, что вводимый в 35 понентов, мас.ч.: Метиленднфосфоорганизм полимерный имплантат, в новая кислота 6,0 - 10,0 том числе и на основе полиуретана, Олигоэфируретанкак правило вызывает вокруг себя асепдиизоцнанат В6,7 - 91,3 тическое воспаление. Использование Диэтаноламин• 0,9-1,1 полиуретанового имплантата, по всей 40 Дистиллированная массе которого иммобилизована МДФК, . вода 1,8 - 2,2 способствует устранению воспалитель 0-ю 1.27 - 1.10 Редактор Т.Пилипенко Заказ 475/ДСП Составитель В.Семенов Техред А.Кравчук Корректор А.Обручар Тираж 289 Подписное ВНИИЇЇИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д.4/5 Производственно-полиграфическое предприятие, г.Ужгород, ул.Проектная,4.
