Спосіб контролю температурного режиму коксових батарей

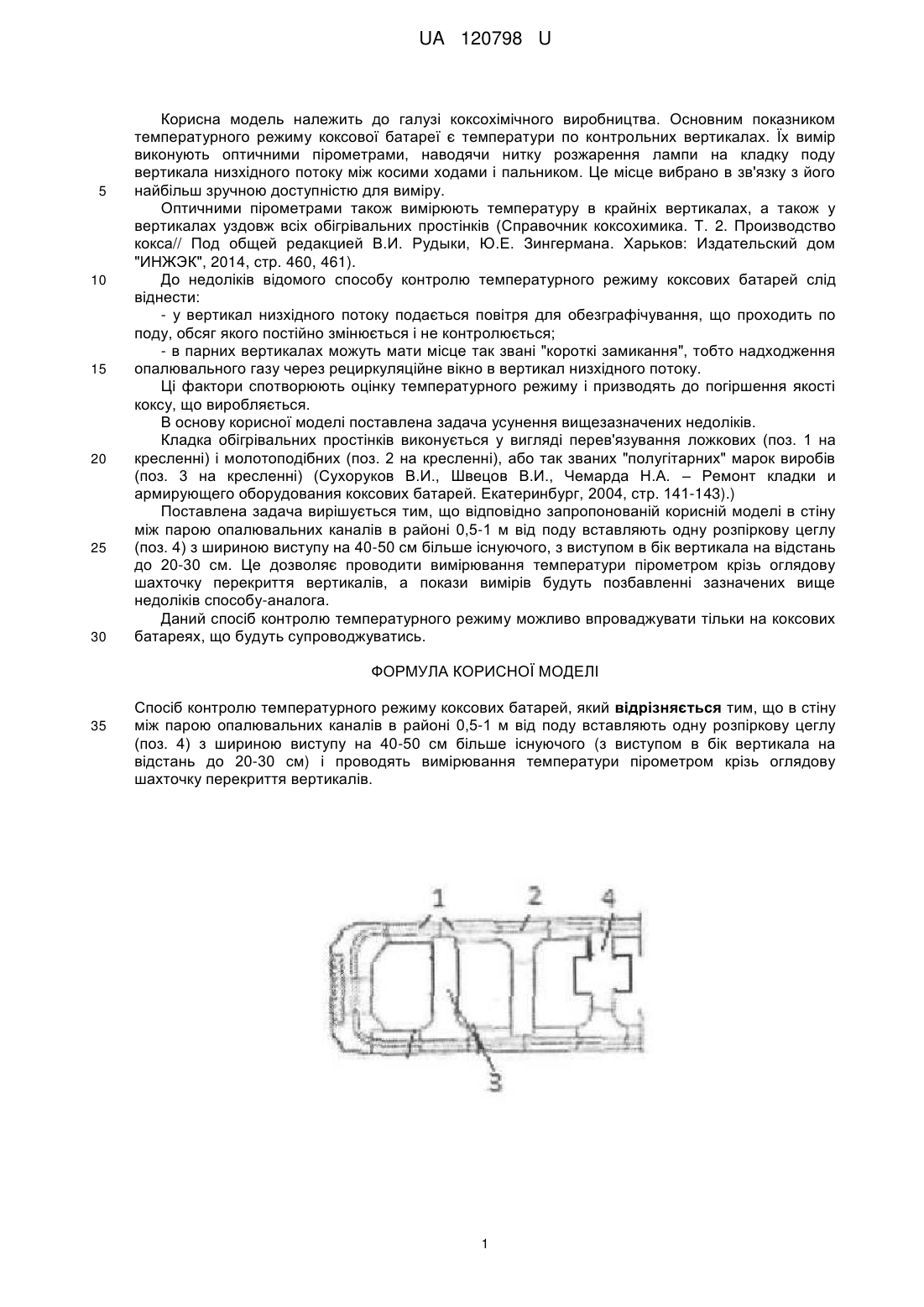

Реферат: UA 120798 U UA 120798 U 5 10 15 20 25 30 Корисна модель належить до галузі коксохімічного виробництва. Основним показником температурного режиму коксової батареї є температури по контрольних вертикалах. Їх вимір виконують оптичними пірометрами, наводячи нитку розжарення лампи на кладку поду вертикала низхідного потоку між косими ходами і пальником. Це місце вибрано в зв'язку з його найбільш зручною доступністю для виміру. Оптичними пірометрами також вимірюють температуру в крайніх вертикалах, а також у вертикалах уздовж всіх обігрівальних простінків (Справочник коксохимика. Т. 2. Производство кокса// Под общей редакцией В.И. Рудыки, Ю.Е. Зингермана. Харьков: Издательский дом "ИНЖЭК", 2014, стр. 460, 461). До недоліків відомого способу контролю температурного режиму коксових батарей слід віднести: - у вертикал низхідного потоку подається повітря для обезграфічування, що проходить по поду, обсяг якого постійно змінюється і не контролюється; - в парних вертикалах можуть мати місце так звані "короткі замикання", тобто надходження опалювального газу через рециркуляційне вікно в вертикал низхідного потоку. Ці фактори спотворюють оцінку температурного режиму і призводять до погіршення якості коксу, що виробляється. В основу корисної моделі поставлена задача усунення вищезазначених недоліків. Кладка обігрівальних простінків виконується у вигляді перев'язування ложкових (поз. 1 на кресленні) і молотоподібних (поз. 2 на кресленні), або так званих "полугітарних" марок виробів (поз. 3 на кресленні) (Сухоруков В.И., Швецов В.И., Чемарда Н.А. – Ремонт кладки и армирующего оборудования коксових батарей. Екатеринбург, 2004, стр. 141-143).) Поставлена задача вирішується тим, що відповідно запропонованій корисній моделі в стіну між парою опалювальних каналів в районі 0,5-1 м від поду вставляють одну розпіркову цеглу (поз. 4) з шириною виступу на 40-50 см більше існуючого, з виступом в бік вертикала на відстань до 20-30 см. Це дозволяє проводити вимірювання температури пірометром крізь оглядову шахточку перекриття вертикалів, а покази вимірів будуть позбавленні зазначених вище недоліків способу-аналога. Даний спосіб контролю температурного режиму можливо впроваджувати тільки на коксових батареях, що будуть супроводжуватись. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Спосіб контролю температурного режиму коксових батарей, який відрізняється тим, що в стіну між парою опалювальних каналів в районі 0,5-1 м від поду вставляють одну розпіркову цеглу (поз. 4) з шириною виступу на 40-50 см більше існуючого (з виступом в бік вертикала на відстань до 20-30 см) і проводять вимірювання температури пірометром крізь оглядову шахточку перекриття вертикалів. 1 UA 120798 U Комп’ютерна верстка О. Гергіль Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
