Віброгасник

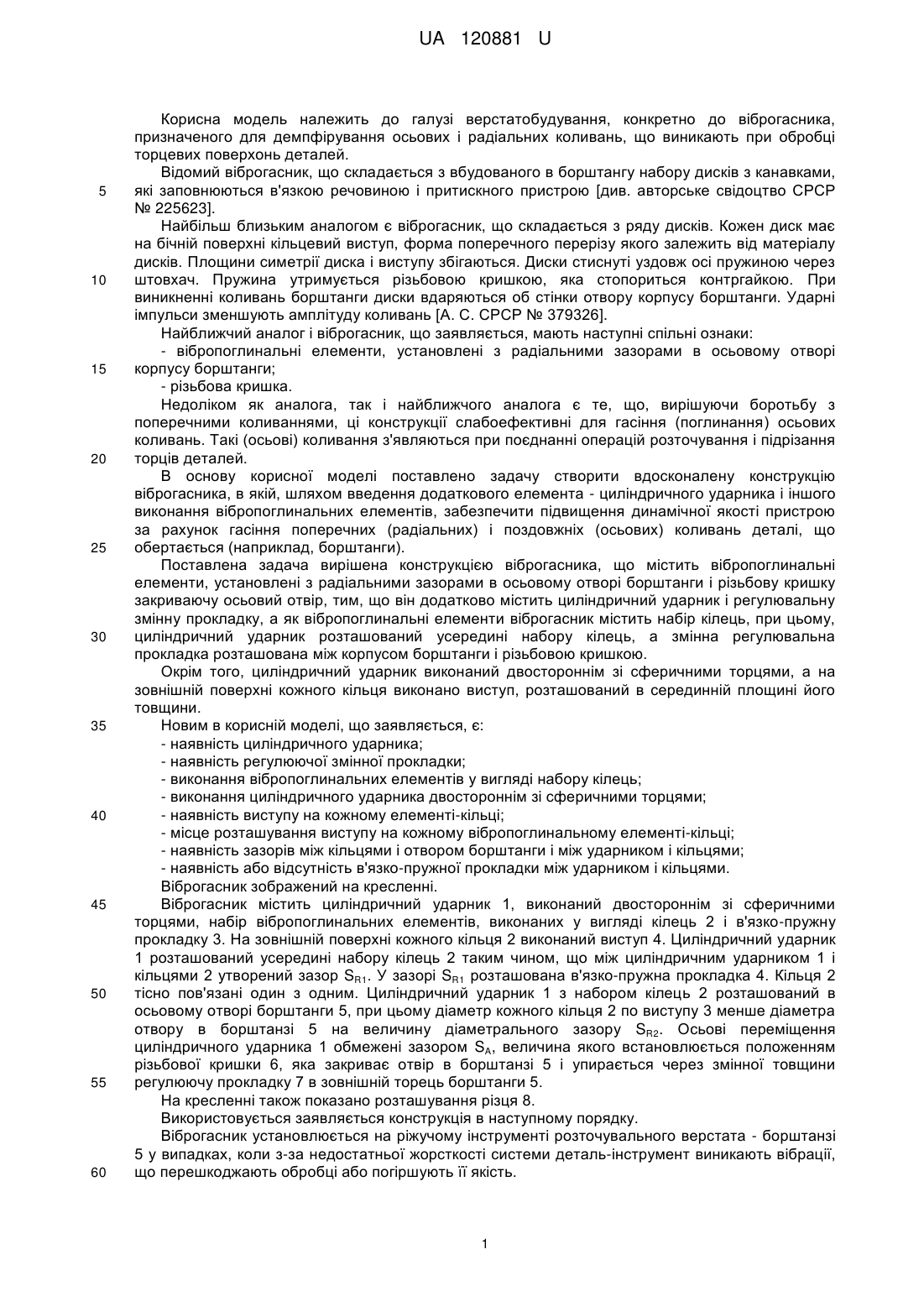

Реферат: Віброгасник містить вібропоглинальні елементи, установлені з радіальними зазорами в осьовому отворі борштанги і різьбову кришку, закриваючу осьовий отвір. Додатково містить циліндричний ударник і регулювальну змінну прокладку, а як вібропоглинальні елементи віброгасник містить набір кілець, при цьому циліндричний ударник розташований усередині набору кілець, а змінна регулювальна прокладка розташована між корпусом борштанги і різьбовою кришкою. UA 120881 U (12) UA 120881 U UA 120881 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі верстатобудування, конкретно до віброгасника, призначеного для демпфірування осьових і радіальних коливань, що виникають при обробці торцевих поверхонь деталей. Відомий віброгасник, що складається з вбудованого в борштангу набору дисків з канавками, які заповнюються в'язкою речовиною і притискного пристрою [див. авторське свідоцтво СРСР № 225623]. Найбільш близьким аналогом є віброгасник, що складається з ряду дисків. Кожен диск має на бічній поверхні кільцевий виступ, форма поперечного перерізу якого залежить від матеріалу дисків. Площини симетрії диска і виступу збігаються. Диски стиснуті уздовж осі пружиною через штовхач. Пружина утримується різьбовою кришкою, яка стопориться контргайкою. При виникненні коливань борштанги диски вдаряються об стінки отвору корпусу борштанги. Ударні імпульси зменшують амплітуду коливань [А. С. СРСР № 379326]. Найближчий аналог і віброгасник, що заявляється, мають наступні спільні ознаки: - вібропоглинальні елементи, установлені з радіальними зазорами в осьовому отворі корпусу борштанги; - різьбова кришка. Недоліком як аналога, так і найближчого аналога є те, що, вирішуючи боротьбу з поперечними коливаннями, ці конструкції слабоефективні для гасіння (поглинання) осьових коливань. Такі (осьові) коливання з'являються при поєднанні операцій розточування і підрізання торців деталей. В основу корисної моделі поставлено задачу створити вдосконалену конструкцію віброгасника, в якій, шляхом введення додаткового елемента - циліндричного ударника і іншого виконання вібропоглинальних елементів, забезпечити підвищення динамічної якості пристрою за рахунок гасіння поперечних (радіальних) і поздовжніх (осьових) коливань деталі, що обертається (наприклад, борштанги). Поставлена задача вирішена конструкцією віброгасника, що містить вібропоглинальні елементи, установлені з радіальними зазорами в осьовому отворі борштанги і різьбову кришку закриваючу осьовий отвір, тим, що він додатково містить циліндричний ударник і регулювальну змінну прокладку, а як вібропоглинальні елементи віброгасник містить набір кілець, при цьому, циліндричний ударник розташований усередині набору кілець, а змінна регулювальна прокладка розташована між корпусом борштанги і різьбовою кришкою. Окрім того, циліндричний ударник виконаний двостороннім зі сферичними торцями, а на зовнішній поверхні кожного кільця виконано виступ, розташований в серединній площині його товщини. Новим в корисній моделі, що заявляється, є: - наявність циліндричного ударника; - наявність регулюючої змінної прокладки; - виконання вібропоглинальних елементів у вигляді набору кілець; - виконання циліндричного ударника двостороннім зі сферичними торцями; - наявність виступу на кожному елементі-кільці; - місце розташування виступу на кожному вібропоглинальному елементі-кільці; - наявність зазорів між кільцями і отвором борштанги і між ударником і кільцями; - наявність або відсутність в'язко-пружної прокладки між ударником і кільцями. Віброгасник зображений на кресленні. Віброгасник містить циліндричний ударник 1, виконаний двостороннім зі сферичними торцями, набір вібропоглинальних елементів, виконаних у вигляді кілець 2 і в'язко-пружну прокладку 3. На зовнішній поверхні кожного кільця 2 виконаний виступ 4. Циліндричний ударник 1 розташований усередині набору кілець 2 таким чином, що між циліндричним ударником 1 і кільцями 2 утворений зазор SR1. У зазорі SR1 розташована в'язко-пружна прокладка 4. Кільця 2 тісно пов'язані один з одним. Циліндричний ударник 1 з набором кілець 2 розташований в осьовому отворі борштанги 5, при цьому діаметр кожного кільця 2 по виступу 3 менше діаметра отвору в борштанзі 5 на величину діаметрального зазору SR2. Осьові переміщення циліндричного ударника 1 обмежені зазором SA, величина якого встановлюється положенням різьбової кришки 6, яка закриває отвір в борштанзі 5 і упирається через змінної товщини регулюючу прокладку 7 в зовнішній торець борштанги 5. На кресленні також показано розташування різця 8. Використовується заявляється конструкція в наступному порядку. Віброгасник установлюється на ріжучому інструменті розточувального верстата - борштанзі 5 у випадках, коли з-за недостатньої жорсткості системи деталь-інструмент виникають вібрації, що перешкоджають обробці або погіршують її якість. 1 UA 120881 U 5 10 15 При різноспрямованих коливаннях борштанги 5 поперечні коливання демпфіруються за рахунок зіткнення кілець 2 з бічними стінками борштанги 5 в межах радіального зазору SR2. Поздовжні коливання борштанги 5 демпфіруються за рахунок зіткнення циліндричного ударника 1 і кілець 2 з торцевими стінками борштанги 5 і різьбовою кришкою 6. Радіальний зазор між кільцями 2 і циліндричним ударником 1 регулюється в'язко-пружною прокладкою 4 і в залежності від її властивостей, змінює характер дії віброгасника, переходячи від ударних ефектів до ударно-динамічних. Таким чином, в процесі обробки деталі віброгасник втягується в складний динамічний рух і, в межах зазорів SR1, SR2 і SA, співударяючись з борштангою 5, надає протидію її вібрації, тобто демпфірує коливання борштанги 5. Ефективність роботи віброгасника залежить від переважного напрямку вібраційного впливу і відповідного конструктивного оформлення елементів. Характерні для розточування поперечні коливання гасяться при наявності радіальних зазорів SR1 і SR2, а при поєднанні розточування з підрізуванням торців, яке супроводжується поперечними і осьовими коливаннями, при наявності і радіальних вищевказаних зазорів і осьових зазорів SA. Запропонована конструкція забезпечує переміщення елементів віброгасника в обох напрямах. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 1. Віброгасник, що містить вібропоглинальні елементи, установлені з радіальними зазорами в осьовому отворі борштанги і різьбову кришку, закриваючу осьовий отвір, який відрізняється тим, що він додатково містить циліндричний ударник і регулювальну змінну прокладку, а як вібропоглинальні елементи віброгасник містить набір кілець, при цьому циліндричний ударник розташований усередині набору кілець, а змінна регулювальна прокладка розташована між корпусом борштанги і різьбовою кришкою. 2. Віброгасник за п. 1, який відрізняється тим, що циліндричний ударник виконаний двостороннім із сферичними торцями. 3. Віброгасник за п. 1, який відрізняється тим, що на зовнішній поверхні кожного кільця виконано виступ, розташований в серединній площині його товщини. Комп’ютерна верстка А. Крижанівський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
