Динамічний віброгасник

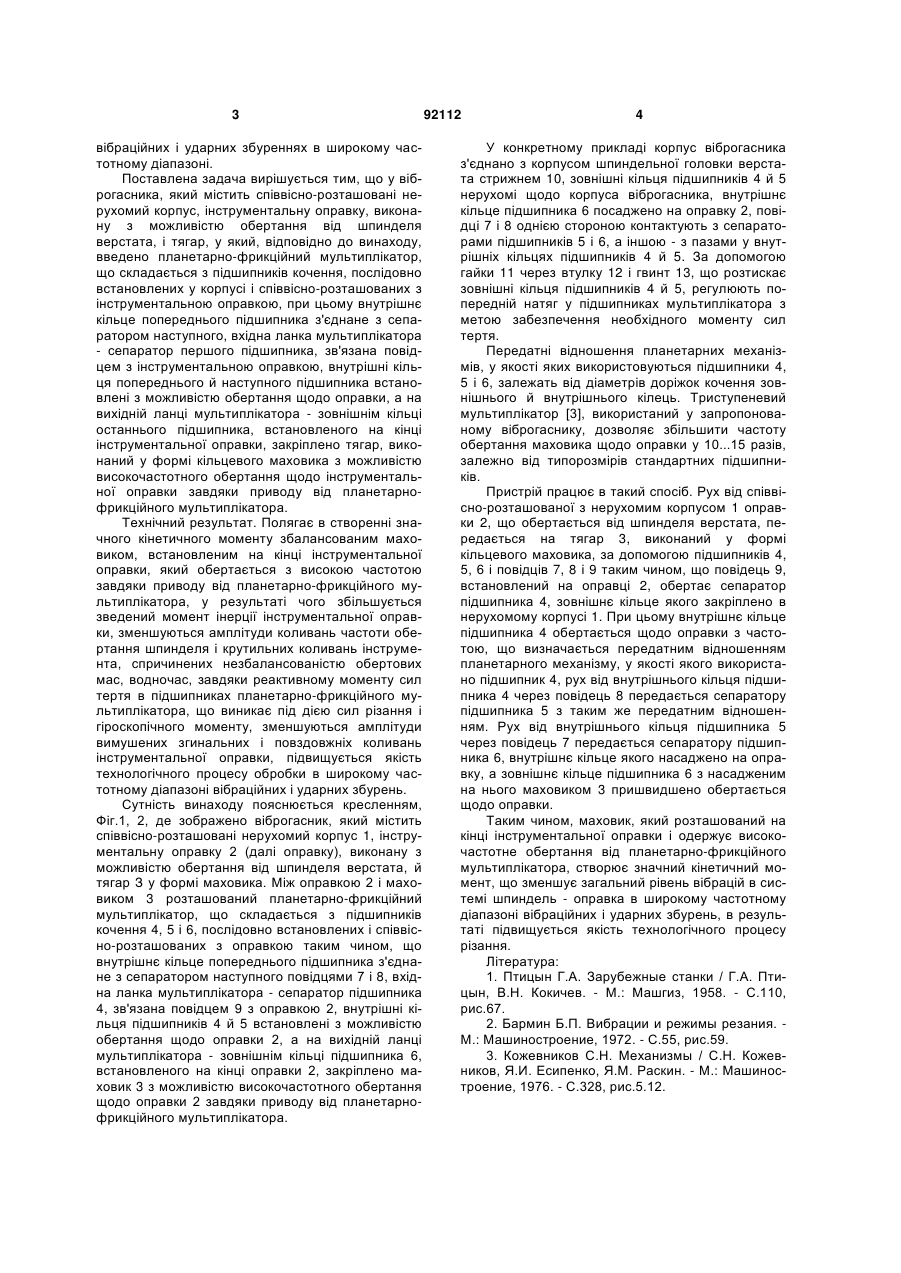

Динамічний віброгасник, що містить співвісно розташовані нерухомий корпус, інструментальну оправку, виконану з можливістю обертання від шпинделя верстата, і тягар, який відрізняється тим, що в нього введений планетарно-фрикційний мультиплікатор, що складається з підшипників 3 вібраційних і ударних збуреннях в широкому частотному діапазоні. Поставлена задача вирішується тим, що у віброгасника, який містить співвісно-розташовані нерухомий корпус, інструментальну оправку, виконану з можливістю обертання від шпинделя верстата, і тягар, у який, відповідно до винаходу, введено планетарно-фрикційний мультиплікатор, що складається з підшипників кочення, послідовно встановлених у корпусі і співвісно-розташованих з інструментальною оправкою, при цьому внутрішнє кільце попереднього підшипника з'єднане з сепаратором наступного, вхідна ланка мультиплікатора - сепаратор першого підшипника, зв'язана повідцем з інструментальною оправкою, внутрішні кільця попереднього й наступного підшипника встановлені з можливістю обертання щодо оправки, а на вихідній ланці мультиплікатора - зовнішнім кільці останнього підшипника, встановленого на кінці інструментальної оправки, закріплено тягар, виконаний у формі кільцевого маховика з можливістю високочастотного обертання щодо інструментальної оправки завдяки приводу від планетарнофрикційного мультиплікатора. Технічний результат. Полягає в створенні значного кінетичного моменту збалансованим маховиком, встановленим на кінці інструментальної оправки, який обертається з високою частотою завдяки приводу від планетарно-фрикційного мультиплікатора, у результаті чого збільшується зведений момент інерції інструментальної оправки, зменшуються амплітуди коливань частоти обертання шпинделя і крутильних коливань інструмента, спричинених незбалансованістю обертових мас, водночас, завдяки реактивному моменту сил тертя в підшипниках планетарно-фрикційного мультиплікатора, що виникає під дією сил різання і гіроскопічного моменту, зменшуються амплітуди вимушених згинальних і повздовжніх коливань інструментальної оправки, підвищується якість технологічного процесу обробки в широкому частотному діапазоні вібраційних і ударних збурень. Сутність винаходу пояснюється кресленням, Фіг.1, 2, де зображено віброгасник, який містить співвісно-розташовані нерухомий корпус 1, інструментальну оправку 2 (далі оправку), виконану з можливістю обертання від шпинделя верстата, й тягар З у формі маховика. Між оправкою 2 і маховиком 3 розташований планетарно-фрикційний мультиплікатор, що складається з підшипників кочення 4, 5 і 6, послідовно встановлених і співвісно-розташованих з оправкою таким чином, що внутрішнє кільце попереднього підшипника з'єднане з сепаратором наступного повідцями 7 і 8, вхідна ланка мультиплікатора - сепаратор підшипника 4, зв'язана повідцем 9 з оправкою 2, внутрішні кільця підшипників 4 й 5 встановлені з можливістю обертання щодо оправки 2, а на вихідній ланці мультиплікатора - зовнішнім кільці підшипника 6, встановленого на кінці оправки 2, закріплено маховик 3 з можливістю високочастотного обертання щодо оправки 2 завдяки приводу від планетарнофрикційного мультиплікатора. 92112 4 У конкретному прикладі корпус віброгасника з'єднано з корпусом шпиндельної головки верстата стрижнем 10, зовнішні кільця підшипників 4 й 5 нерухомі щодо корпуса віброгасника, внутрішнє кільце підшипника 6 посаджено на оправку 2, повідці 7 і 8 однією стороною контактують з сепараторами підшипників 5 і 6, а іншою - з пазами у внутрішніх кільцях підшипників 4 й 5. За допомогою гайки 11 через втулку 12 і гвинт 13, що розтискає зовнішні кільця підшипників 4 й 5, регулюють попередній натяг у підшипниках мультиплікатора з метою забезпечення необхідного моменту сил тертя. Передатні відношення планетарних механізмів, у якості яких використовуються підшипники 4, 5 і 6, залежать від діаметрів доріжок кочення зовнішнього й внутрішнього кілець. Триступеневий мультиплікатор [3], використаний у запропонованому віброгаснику, дозволяє збільшити частоту обертання маховика щодо оправки у 10...15 разів, залежно від типорозмірів стандартних підшипників. Пристрій працює в такий спосіб. Рух від співвісно-розташованої з нерухомим корпусом 1 оправки 2, що обертається від шпинделя верстата, передається на тягар 3, виконаний у формі кільцевого маховика, за допомогою підшипників 4, 5, 6 і повідців 7, 8 і 9 таким чином, що повідець 9, встановлений на оправці 2, обертає сепаратор підшипника 4, зовнішнє кільце якого закріплено в нерухомому корпусі 1. При цьому внутрішнє кільце підшипника 4 обертається щодо оправки з частотою, що визначається передатним відношенням планетарного механізму, у якості якого використано підшипник 4, рух від внутрішнього кільця підшипника 4 через повідець 8 передається сепаратору підшипника 5 з таким же передатним відношенням. Рух від внутрішнього кільця підшипника 5 через повідець 7 передається сепаратору підшипника 6, внутрішнє кільце якого насаджено на оправку, а зовнішнє кільце підшипника 6 з насадженим на нього маховиком 3 пришвидшено обертається щодо оправки. Таким чином, маховик, який розташований на кінці інструментальної оправки і одержує високочастотне обертання від планетарно-фрикційного мультиплікатора, створює значний кінетичний момент, що зменшує загальний рівень вібрацій в системі шпиндель - оправка в широкому частотному діапазоні вібраційних і ударних збурень, в результаті підвищується якість технологічного процесу різання. Література: 1. Птицын Г.А. Зарубежные станки / Г.А. Птицын, В.Н. Кокичев. - М.: Машгиз, 1958. - С.110, рис.67. 2. Бармин Б.П. Вибрации и режимы резания. Μ.: Машиностроение, 1972. - С.55, рис.59. 3. Кожевников С.Н. Механизмы / С.Н. Кожевников, Я.И. Есипенко, Я.М. Раскин. - М.: Машиностроение, 1976. - С.328, рис.5.12. 5 Комп’ютерна верстка А. Рябко 92112 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
