Пристрій для виробництва субстратів з біомаси

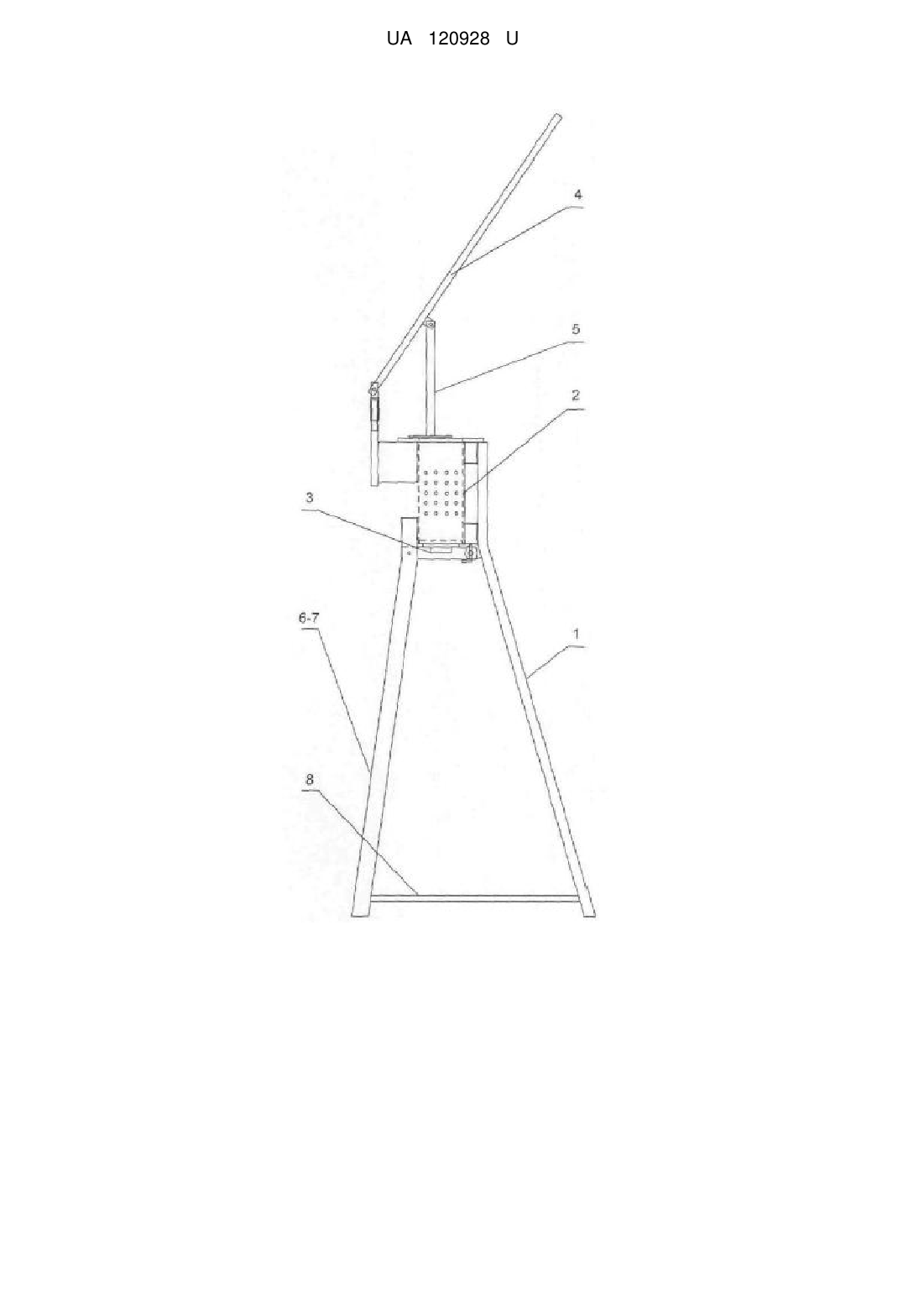

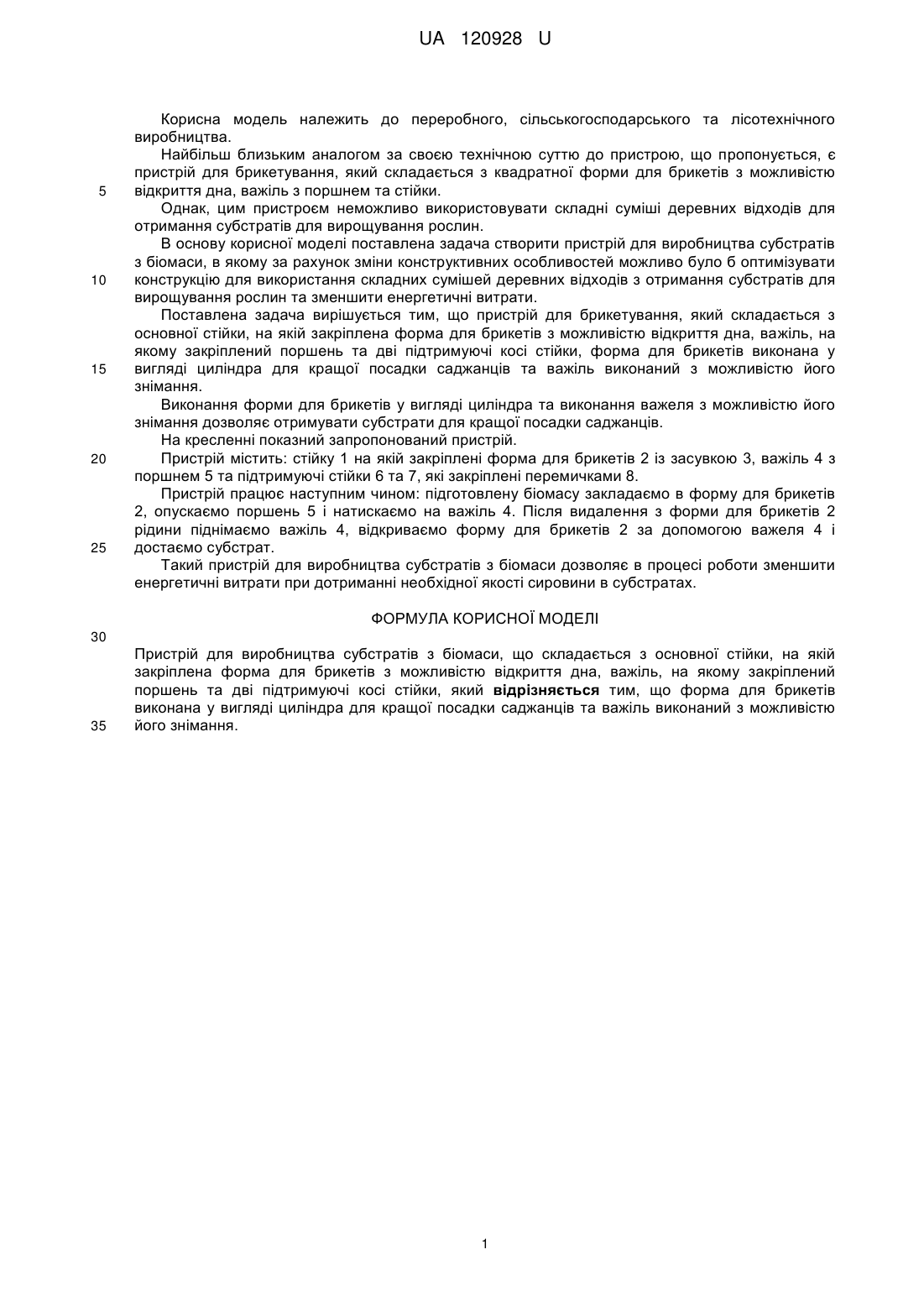

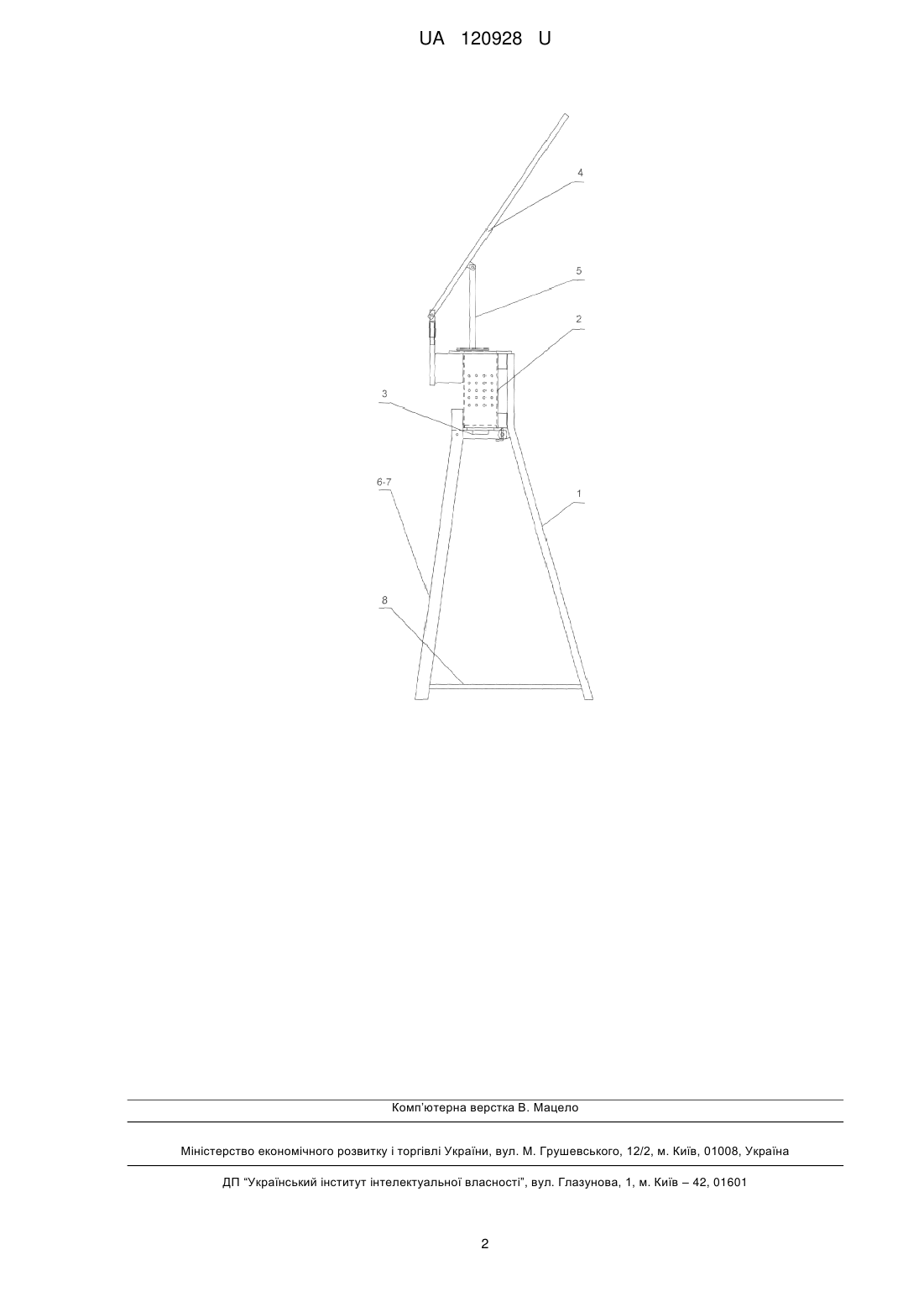

Реферат: Пристрій для виробництва субстратів з біомаси, що складається з основної стійки, на якій закріплена форма для брикетів з можливістю відкриття дна, важіль, на якому закріплений поршень та дві підтримуючі косі стійки. Форма для брикетів виконана у вигляді циліндра для кращої посадки саджанців та важіль виконаний з можливістю його знімання. UA 120928 U (54) ПРИСТРІЙ ДЛЯ ВИРОБНИЦТВА СУБСТРАТІВ З БІОМАСИ UA 120928 U UA 120928 U 5 10 15 20 25 Корисна модель належить до переробного, сільськогосподарського та лісотехнічного виробництва. Найбільш близьким аналогом за своєю технічною суттю до пристрою, що пропонується, є пристрій для брикетування, який складається з квадратної форми для брикетів з можливістю відкриття дна, важіль з поршнем та стійки. Однак, цим пристроєм неможливо використовувати складні суміші деревних відходів для отримання субстратів для вирощування рослин. В основу корисної моделі поставлена задача створити пристрій для виробництва субстратів з біомаси, в якому за рахунок зміни конструктивних особливостей можливо було б оптимізувати конструкцію для використання складних сумішей деревних відходів з отримання субстратів для вирощування рослин та зменшити енергетичні витрати. Поставлена задача вирішується тим, що пристрій для брикетування, який складається з основної стійки, на якій закріплена форма для брикетів з можливістю відкриття дна, важіль, на якому закріплений поршень та дві підтримуючі косі стійки, форма для брикетів виконана у вигляді циліндра для кращої посадки саджанців та важіль виконаний з можливістю його знімання. Виконання форми для брикетів у вигляді циліндра та виконання важеля з можливістю його знімання дозволяє отримувати субстрати для кращої посадки саджанців. На кресленні показний запропонований пристрій. Пристрій містить: стійку 1 на якій закріплені форма для брикетів 2 із засувкою 3, важіль 4 з поршнем 5 та підтримуючі стійки 6 та 7, які закріплені перемичками 8. Пристрій працює наступним чином: підготовлену біомасу закладаємо в форму для брикетів 2, опускаємо поршень 5 і натискаємо на важіль 4. Після видалення з форми для брикетів 2 рідини піднімаємо важіль 4, відкриваємо форму для брикетів 2 за допомогою важеля 4 і достаємо субстрат. Такий пристрій для виробництва субстратів з біомаси дозволяє в процесі роботи зменшити енергетичні витрати при дотриманні необхідної якості сировини в субстратах. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 Пристрій для виробництва субстратів з біомаси, що складається з основної стійки, на якій закріплена форма для брикетів з можливістю відкриття дна, важіль, на якому закріплений поршень та дві підтримуючі косі стійки, який відрізняється тим, що форма для брикетів виконана у вигляді циліндра для кращої посадки саджанців та важіль виконаний з можливістю його знімання. 1 UA 120928 U Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
