Сплав бра9ж4н4

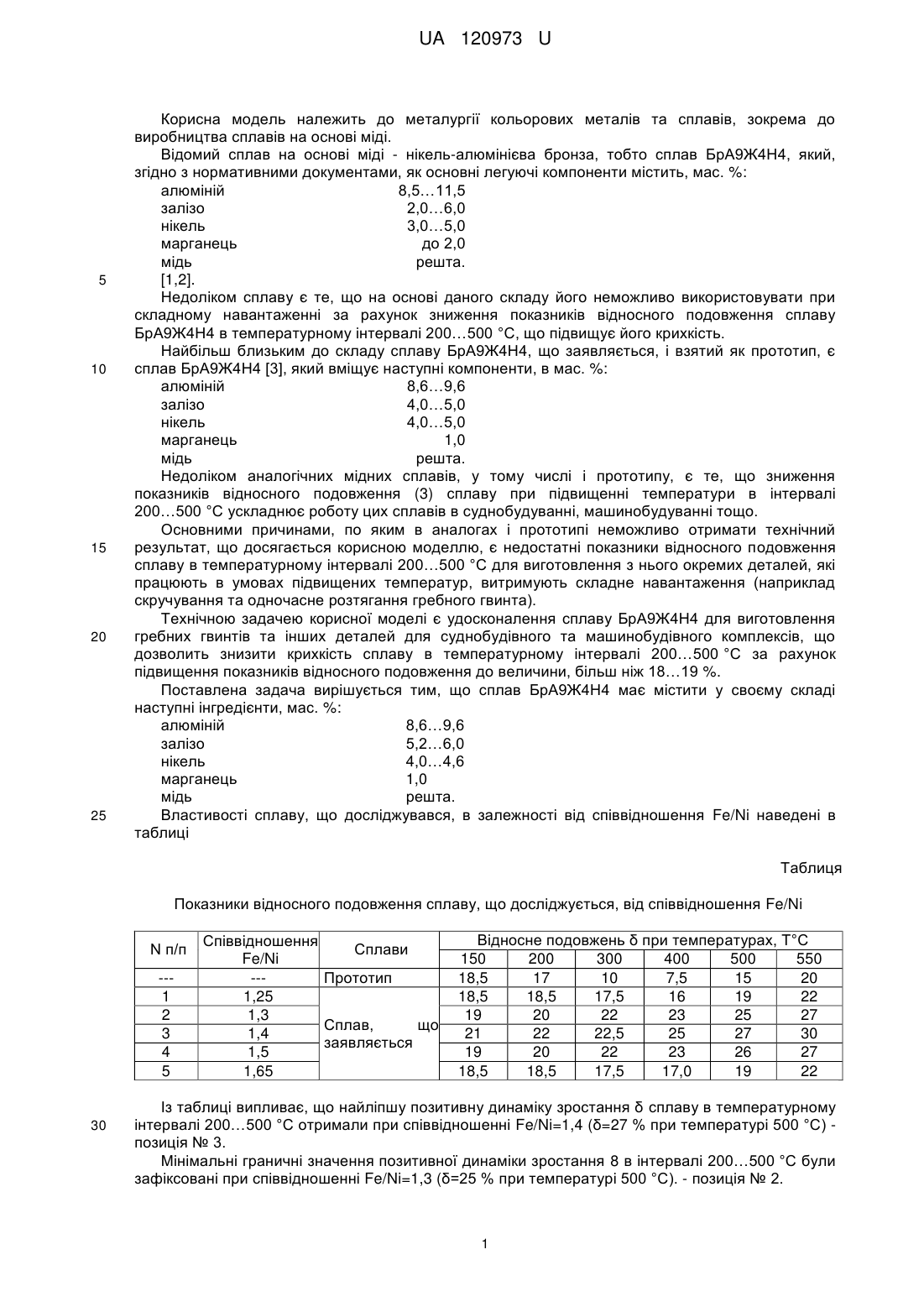

Реферат: Сплав БрА9Ж4Н4 містить алюміній, нікель, марганець, мідь та залізо. При цьому співвідношення Fe/Ni в даному сплаві підтримується в інтервалі 1,3…1,5, при наступному складі інгредієнтів, мас. %: алюміній 8,6…9,6 залізо 5,2…6,0 нікель 4,0…4,6 марганець 1,0 мідь решта. UA 120973 U (54) СПЛАВ БрА9Ж4Н4 UA 120973 U UA 120973 U 5 10 15 20 25 Корисна модель належить до металургії кольорових металів та сплавів, зокрема до виробництва сплавів на основі міді. Відомий сплав на основі міді - нікель-алюмінієва бронза, тобто сплав БрА9Ж4Н4, який, згідно з нормативними документами, як основні легуючі компоненти містить, мас. %: алюміній 8,5…11,5 залізо 2,0…6,0 нікель 3,0…5,0 марганець до 2,0 мідь решта. [1,2]. Недоліком сплаву є те, що на основі даного складу його неможливо використовувати при складному навантаженні за рахунок зниження показників відносного подовження сплаву БрА9Ж4Н4 в температурному інтервалі 200…500 °C, що підвищує його крихкість. Найбільш близьким до складу сплаву БрА9Ж4Н4, що заявляється, і взятий як прототип, є сплав БрА9Ж4Н4 [3], який вміщує наступні компоненти, в мас. %: алюміній 8,6…9,6 залізо 4,0…5,0 нікель 4,0…5,0 марганець 1,0 мідь решта. Недоліком аналогічних мідних сплавів, у тому числі і прототипу, є те, що зниження показників відносного подовження (3) сплаву при підвищенні температури в інтервалі 200…500 °C ускладнює роботу цих сплавів в суднобудуванні, машинобудуванні тощо. Основними причинами, по яким в аналогах і прототипі неможливо отримати технічний результат, що досягається корисною моделлю, є недостатні показники відносного подовження сплаву в температурному інтервалі 200…500 °C для виготовлення з нього окремих деталей, які працюють в умовах підвищених температур, витримують складне навантаження (наприклад скручування та одночасне розтягання гребного гвинта). Технічною задачею корисної моделі є удосконалення сплаву БрА9Ж4Н4 для виготовлення гребних гвинтів та інших деталей для суднобудівного та машинобудівного комплексів, що дозволить знизити крихкість сплаву в температурному інтервалі 200…500 °C за рахунок підвищення показників відносного подовження до величини, більш ніж 18…19 %. Поставлена задача вирішується тим, що сплав БрА9Ж4Н4 має містити у своєму складі наступні інгредієнти, мас. %: алюміній 8,6…9,6 залізо 5,2…6,0 нікель 4,0…4,6 марганець 1,0 мідь решта. Властивості сплаву, що досліджувався, в залежності від співвідношення Fe/Ni наведені в таблиці Таблиця Показники відносного подовження сплаву, що досліджується, від співвідношення Fe/Ni N п/п --1 2 3 4 5 30 Співвідношення Сплави Fe/Ni --Прототип 1,25 1,3 Сплав, що 1,4 заявляється 1,5 1,65 Відносне подовжень δ при температурах, Т°С 150 200 300 400 500 550 18,5 17 10 7,5 15 20 18,5 18,5 17,5 16 19 22 19 20 22 23 25 27 21 22 22,5 25 27 30 19 20 22 23 26 27 18,5 18,5 17,5 17,0 19 22 Із таблиці випливає, що найліпшу позитивну динаміку зростання δ сплаву в температурному інтервалі 200…500 °C отримали при співвідношенні Fe/Ni=1,4 (δ=27 % при температурі 500 °C) позиція № 3. Мінімальні граничні значення позитивної динаміки зростання 8 в інтервалі 200…500 °C були зафіксовані при співвідношенні Fe/Ni=1,3 (δ=25 % при температурі 500 °C). - позиція № 2. 1 UA 120973 U 5 10 15 20 Максимальні граничні значення позитивної динаміки зростання З в інтервалі 200…500 °C були зафіксовані при співвідношенні Fe/Ni=1,5 (δ=26 % при температурі 500 °C). - позиція № 4. Мінімальні понад граничні значення співвідношенні Fe/Ni=1,65 наведені на позиції № 1. При цьому спостерігається зменшення показників 8 сплаву в температурному інтервалі 300…400 °C до 17,5, 16 % відповідно. Максимальні понад граничні значення співвідношенні Fe/Ni=1,25 наведені на позиції № 5. При цьому спостерігається зменшення показників 8 сплаву в температурному інтервалі 300…400 °C до 17,0…17,5 %. Таким чином, співвідношення Fe/Ni, які знаходилися в інтервалі 1,3…1,5 (позиції № 1-3) дозволятимуть отримати сплав на основі міді, у якого показники δ в інтервалі температур 200…500 °C мають позитивну динаміку зростання, що знижує крихкість сплаву при його навантаженні у зазначеному температурному інтервалі. Джерела інформації: 1. ISO 428 Wrought Copper-Aluminium Alloys-Chemical Composition And Forms of Wrought Products. 2. ГОСТ 18175-78 Бронзы безоловяные, обрабатываемые давлением. Марки. 3. Матеріалі для виготовлення гребних гвинтів (електронний ресурс). Режим доступу: www.poznayka.orq/s86461tl.html. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Сплав БрА9Ж4Н4, що містить алюміній, нікель, марганець, мідь та залізо, який відрізняється тим, що співвідношення Fe/Ni в даному сплаві підтримується в інтервалі 1,3…1,5, при наступному складі інгредієнтів, мас. %: алюміній 8,6…9,6 залізо 5,2…6,0 нікель 4,0…4,6 марганець 1,0 мідь решта. 25 Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
